平差易软件数据输入实例

南方平差易详细使用说明（二）引言概述：本文档旨在提供关于南方平差易使用的详细说明，以帮助用户更好地使用该软件。

根据用户反馈和需求，本文将介绍南方平差易的五个主要功能和相关操作细节，包括数据导入、数据处理、参数设置、结果分析和输出，以及一些实际应用案例的介绍。

通过本文的阅读，用户将能够更全面地理解和掌握南方平差易的使用方法。

正文内容：一、数据导入1. 支持的数据格式：南方平差易可以导入多种格式的数据，包括文本文件、Excel文件和数据库文件等。

2. 数据导入方式：可以通过文件导入或者直接粘贴数据来导入需要处理的数据。

3. 数据预处理：南方平差易提供了数据预处理功能，包括数据排序、数据筛选、数据编辑和数据加权等操作。

二、数据处理1. 平差模型选择：用户可以根据实际需求选择平差模型，如简单平差模型、带约束条件的平差模型等。

2. 平差计算方法：南方平差易提供了多种平差计算方法，如最小二乘法、方差-协方差法等。

3. 精度评定和可靠性检验：南方平差易可以根据平差结果进行精度评定和可靠性检验，以评估结果的可靠性和准确性。

三、参数设置1. 观测值类型和权值设置：用户可以根据实际情况设置观测值类型和权值，以实现更准确的平差结果。

2. 支持的约束条件：南方平差易支持多种约束条件的设置，如固定值约束、比例约束等。

3. 其他参数设置：用户还可以设置其他参数，如迭代次数、收敛条件等，以满足具体需求。

四、结果分析和输出1. 平差结果展示：南方平差易提供了多种展示平差结果的方式，包括表格、图表和图形显示等。

2. 结果分析功能：用户可以进行平差结果的统计分析和图形展示，以更直观地了解结果的特征和规律。

3. 结果输出：南方平差易支持多种结果输出格式，如文本文件、Excel文件和报告文件等，方便用户进行后续处理和分享。

五、实际应用案例1. 地形测量中的应用：介绍南方平差易在地形测量领域的应用案例，包括高程平差、平面平差等。

2. 工程测量中的应用：介绍南方平差易在工程测量领域的应用案例，包括建筑物形变监测、工程变形测量等。

三角高程应用三角高程数据的录入三角高程的数据录入分数据文件读入和直接键入两种。

凡符合PA2002文件格式（格式内容详见附录A）的数据均可直接读入。

读入后PA2002自动推算高程。

示例：（Sjgc.txt）首先输入测站点，在测站信息区输入数据如下：（当某些信息没有时可以输入零也可为空）点名属性X Y H 仪器高偏心距偏心角A 01 0 0 430.74 1.34 0 0B 01 0 0 422.23 1.28 0 0N1 00 0 0 0 1.3 0 0N2 00 0 0 0 1.32 0 0然后输入测站点观测信息，在观测信息区中输入数据如下：测站点照准点方向值观测边长高差斜距竖直角站标高偏心距偏心角零方向A N1 0 585.08 0 0 -2.28540 2.0 0 0 0B N2 0 713.50 0 0 1.215200 2.0 0 0 0 N1 A 0 585.08 0 0 2.321800 1.3 0 0 0 N1 N2 0 466.12 0 0 4.071200 1.3 0 0 0 N2 N1 0 466.12 0 0 -3.52240 3.4 0 0 0 N2 B 0 713.50 0 0 -1.17420 1.5 0 0 0 如下图：当测站点为N1时在观测信息区中输入其观测数据。

照准点方向值观测边长高差斜距竖直角站标高偏心距偏心角零方向A 0 585.08 0 0 2.321800 1.3 0 0 0N2 0 466.12 0 0 4.071200 1.3 0 0 0说明：①数据为空或前面已输入过时可以不输入。

如上例中，测站点N1信息为空，输入时用户可以在各栏中填0，也可以什么都不输。

②在电子表格中输入数据时，所有零值可以省略不输。

以上数据输入完后存盘其数据文件（格式内容详见附录A）为：[STATION]（测站点）A,01,,,430.740000,1.340000,,B,01,,,422.230000,1.280000,,N1,00,,,,1.300000,,N2,00,,,,1.320000,,[OBSER]（照准点）A,N1,,585.080000,,,-2.285400,2.000000,,,B,N2,,713.500000,,,1.215200,2.000000,,,N1,A,,585.080000,,,2.321800,1.300000,,,N1,N2,,466.120000,,,4.071200,1.300000,,,N2,N1,,466.120000,,,-3.522400,3.400000,,,N2,B,,713.500000,,,-1.174200,1.500000,,,上面[STATION]（测站点）是测站信息区中的数据，[OBSER]（照准点）是观测信息区中的数据。

导线实例这就是一条符合导线的测量数据与简图,A、B、C与D就是已知坐标点,2、3与4就是待测的控制点。

测站点角度(°′″) 距离(米) X (米) Y(米)B 8345、8709 5216、6021A 85、30211 1474、4440 7396、2520 5530、00902 254、32322 1424、71703 131、04333 1749、32204 272、20202 1950、4120C 244、18300 4817、6050 9341、4820D 4467、5243 8404、7624导线原始数据表导线图如下:导线图在平差易软件中输入以上数据,如下图“数据输入”所示:数据输入在测站信息区中输入A、B、C、D、2、3与4号测站点,其中A、B、C、D为已知坐标点,其属性为10,其坐标如“原始数据表”;2、3、4点为待测点,其属性为00,其它信息为空。

如果要考虑温度、气压对边长的影响,就需要在观测信息区中输入每条边的实际温度、气压值,然后通过概算来进行改正。

根据控制网的类型选择数据输入格式,此控制网为边角网,选择边角格式。

如下图“选择格式”所示:选择格式在观测信息区中输入每一个测站点的观测信息,为了节省空间只截取观测信息的部分表格示意图,如下表B、D作为定向点,它没有设站,所以无观测信息,但在测站信息区中必须输入它们的坐标。

以A为测站点,B为定向点时(定向点的方向值必须为零),照准2号点的数据输入如下图“测站A的观测信息”所示:测站A的观测信息以C为测站点,以4号点为定向点时,照准D点的数据输入如下图“测站C的观测信息”所示:测站C的观测信息2号点作为测站点时,以A为定向点,照准3号点,如下图“测站2的观测信息”所示:测站2的观测信息以3号点为测站点,以2号点为定向点时,照准4号点的数据输入如下图“测站3的观测信息”所示:测站3的观测信息以4号点为测站点,以3号点为定向点时,照准C点的数据输入如下图“测站4的观测信息”所示:测站4的观测信息说明:①数据为空或前面已输入过时可以不输入(对向观测例外)②在电子表格中输入数据时,所有零值可以省略不输。

导线平差的操作步骤
1. 数据的输入
a.打开平差易软件，在测站信息栏依次输入已知点坐标D1(000.000, 000.000)，E4 (126.401，-134.752), 其中属性栏“10”表示该点是有平面坐标而无高程的已知点，再依次入输未知点，“00”表示是未知点。

b.在观测信息区格式栏选择“边角”
c.在测站信息栏选中已知点F1时，观测信息栏的测站点即F1，然后照准名则分别为点Fn和F2，其中点Fn的方向值为0.0000，观测边长为184.758，点F2的方向值即测站点F1的观测角，观测边长为232.722。

d.按以上步骤依次输入各点的方向值和观测边长，最后对输入的点进行检查。

e.若数据输入正确，保存在桌面，关闭平差易软件，然后再打开一次，进行平差。

1.平差
a.修改格式将格式修改为“边角”
b.平差。

在菜单栏选中平差，选择计算方案，平差方法为单次平差
在水准网等级中选择平面等级。

定权方式为按距离定权，并且是单向观测
c..闭合差计算。

在菜单栏选中平差，选择闭合差计算，并显示闭合
差结果
d.数据的导入将数据导入到TEXT文档中。

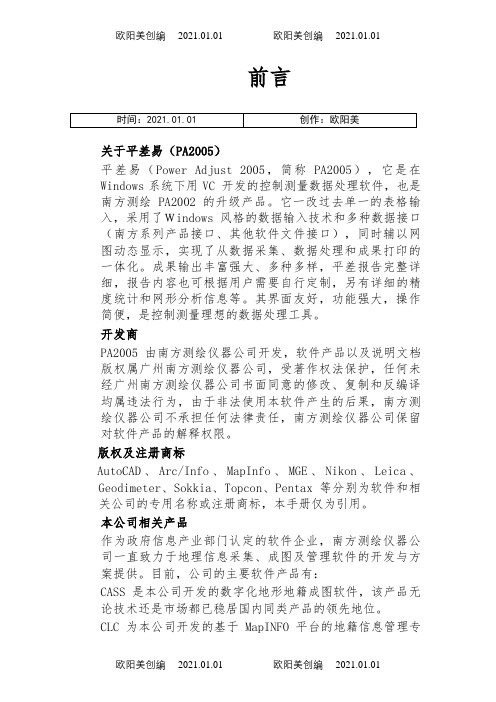

前言关于平差易（PA2005）平差易（Power Adjust 2005，简称PA2005），它是在Windows系统下用VC 开发的控制测量数据处理软件，也是南方测绘PA2002的升级产品。

它一改过去单一的表格输入，采用了Ｗindows风格的数据输入技术和多种数据接口（南方系列产品接口、其他软件文件接口），同时辅以网图动态显示，实现了从数据采集、数据处理和成果打印的一体化。

成果输出丰富强大、多种多样，平差报告完整详细，报告内容也可根据用户需要自行定制，另有详细的精度统计和网形分析信息等。

其界面友好，功能强大，操作简便，是控制测量理想的数据处理工具。

开发商PA2005由南方测绘仪器公司开发，软件产品以及说明文档版权属广州南方测绘仪器公司，受著作权法保护，任何未经广州南方测绘仪器公司书面同意的修改、复制和反编译均属违法行为，由于非法使用本软件产生的后果，南方测绘仪器公司不承担任何法律责任，南方测绘仪器公司保留对软件产品的解释权限。

版权及注册商标AutoCAD、Arc/Info、MapInfo、MGE、Nikon、Leica、Geodimeter、Sokkia、Topcon、Pentax等分别为软件和相关公司的专用名称或注册商标，本手册仅为引用。

本公司相关产品作为政府信息产业部门认定的软件企业，南方测绘仪器公司一直致力于地理信息采集、成图及管理软件的开发与方案提供。

目前，公司的主要软件产品有：CASS是本公司开发的数字化地形地籍成图软件，该产品无论技术还是市场都已稳居国内同类产品的领先地位。

CLC为本公司开发的基于MapINFO平台的地籍信息管理专用软件，已在土地行业得到了广泛的应用。

CASSCAN为本公司的地图扫描矢量化专用软件，主要用于栅格地图的矢量化处理，是已有白纸地图进入GIS的必备软件，它与CASS、CLC及本软件都具有完美的数据接口。

SHIS for SM是本公司开发的房产信息系统（测绘版），主要用于房产图测绘、房产勘丈，房屋面积分摊、各种房产图件制作等工作，是房产测绘部门的首选软件。

南方测绘系列软件平差易Power Adjust 2005用户手册总体负责：范铀编者：夏玉平陈一舞广东南方数码科技有限公司2005年2月目录前言关于平差易--------------------------------------------------------------------------1 开发商--------------------------------------------------------------------------------1 版权及注册商标--------------------------------------------------------------------1 本公司相关产品--------------------------------------------------------------------1 技术服务-----------------------------------------------------------------------------2 如何安装平差易安装步骤-----------------------------------------------------------------------------3 浏览平差易启动平差易--------------------------------------------------------------------------7 主界面--------------------------------------------------------------------------------7 下拉菜单-----------------------------------------------------------------------------7 文件--------------------------------------------------------------------------------7 编辑--------------------------------------------------------------------------------8 平差--------------------------------------------------------------------------------8 成果--------------------------------------------------------------------------------8 窗口--------------------------------------------------------------------------------9 工具--------------------------------------------------------------------------------9 工具条-----------------------------------------------------------------------------9 由观测数据到平差成果用平差易做控制网平差的过程-------------------------------------------------10作业流程图-------------------------------------------------------------------------10 向导式平差-------------------------------------------------------------------------10 向导式平差的应用----------------------------------------------------------------10 控制网数据的录入----------------------------------------------------------------14 导线实例-------------------------------------------------------------------------16 水准实例-------------------------------------------------------------------------19 三角高程实例-------------------------------------------------------------------21 平差过程操作----------------------------------------------------------------------24 打开数据文件----------------------------------------------------------------------24 近似坐标的推算-------------------------------------------------------------------24 选择概算----------------------------------------------------------------------------25 计算方案的选择-------------------------------------------------------------------29 闭合差计算与检核-----------------------------------------------------------------31 平差计算-----------------------------------------------------------------------------33 平差报告的生成与输出-----------------------------------------------------------33 精度统计表-----------------------------------------------------------------------33 网形分析--------------------------------------------------------------------------34 平差报告--------------------------------------------------------------------------35 报表模板定制--------------------------------------------------------------------36 控制网平差报告-----------------------------------------------------------------38 打印--------------------------------------------------------------------------------41 高级应用各种工具的使用--------------------------------------------------------------------45 坐标换算--------------------------------------------------------------------------45 解析交会--------------------------------------------------------------------------46 大地正反算-----------------------------------------------------------------------49 坐标正算--------------------------------------------------------------------------52 从控制精灵中导入数据-----------------------------------------------------------53 将平差成果导入Cass、工程精灵、房产信息系统-------------------------54 菜单功能说明文件菜单-----------------------------------------------------------------------------55 平差菜单-----------------------------------------------------------------------------56 成果菜单-----------------------------------------------------------------------------66 窗口菜单-----------------------------------------------------------------------------68 工具菜单-----------------------------------------------------------------------------70 帮助菜单-----------------------------------------------------------------------------72 工具条--------------------------------------------------------------------------------72 附录Ａ：文的格式介绍控制网数据文件（接口文件）-------------------------------------------------74坐标文件----------------------------------------------------------------------------76闭合差文件-------------------------------------------------------------------------77附录B：常见故障与诊断---------------------------------------------------78前言关于平差易（PA2005）平差易（Power Adjust 2005，简称PA2005），它是在Windows系统下用VC 开发的控制测量数据处理软件，也是南方测绘PA2002的升级产品。

南方平差易使用说明前言关于平差易（PA2005）平差易（Power Adjust 2005，简称PA2005），它是在Windows系统下用VC 开发的控制测量数据处理软件，也是南方测绘PA2002的升级产品。

它一改过去单一的表格输入，采用了Ｗindows 风格的数据输入技术和多种数据接口（南方系列产品接口、其他软件文件接口），同时辅以网图动态显示，实现了从数据采集、数据处理和成果打印的一体化。

成果输出丰富强大、多种多样，平差报告完整详细，报告内容也可根据用户需要自行定制，另有详细的精度统计和网形分析信息等。

其界面友好，功能强大，操作简便，是控制测量理想的数据处理工具。

开发商PA2005由南方测绘仪器公司开发，软件产品以及说明文档版权属广州南方测绘仪器公司，受著作权法保护，任何未经广州南方测绘仪器公司书面同意的修改、复制和反编译均属违法行为，由于非法使用本软件产生的后果，南方测绘仪器公司不承担任何法律责任，南方测绘仪器公司保留对软件产品的解释权限。

版权及注册商标AutoCAD、Arc/Info、MapInfo、MGE、Nikon、Leica、Geodimeter、Sokkia、Topcon、Pentax等分别为软件和相关公司的专用名称或注册商标，本手册仅为引用。

本公司相关产品作为政府信息产业部门认定的软件企业，南方测绘仪器公司一直致力于地理信息采集、成图及管理软件的开发与方案提供。

目前，公司的主要软件产品有：CASS是本公司开发的数字化地形地籍成图软件，该产品无论技术还是市场都已稳居国内同类产品的领先地位。

CLC为本公司开发的基于MapINFO平台的地籍信息管理专用软件，已在土地行业得到了广泛的应用。

CASSCAN为本公司的地图扫描矢量化专用软件，主要用于栅格地图的矢量化处理，是已有白纸地图进入GIS的必备软件，它与CASS、CLC及本软件都具有完美的数据接口。

SHIS for SM是本公司开发的房产信息系统（测绘版），主要用于房产图测绘、房产勘丈，房屋面积分摊、各种房产图件制作等工作，是房产测绘部门的首选软件。
