门禁系统1）WG门控器设置点击门禁设置按钮会弹出如图所示的界面，在登录卡号下挂有以下几部分内容：部门设置，人员维护，时间组设置，人员门禁权限设置，门禁参数设置五个子菜单，图1图1 门禁控制1.点击“部门维护”进入部门维护界面，图2图2 部门维护在部门维护栏填加相关部门的编号及部门名称，如图所示，然后保存。
2.点击“人员维护”进入各部门人员维护界面，图3图3选择相应的部门对在其部门内的持卡人进行身份填写，如姓名，编号，卡区号，卡号，电话，地址，密码以及所在多卡开门群组。
（卡号栏所写的信息是每张IC卡本身所持有的独特信息，应如实填写），然后保存。
3.点击“时间组设置”进入门禁时间组设置界面，图4图4增加相应的时间组名（如早班，白班，夜班）并填入该组一周内允许出入的日期及时段。
（如图所示白班从周一到周日的每天00：00到09：00和22：00到23：59时间内为有效），然后保存。
4.点击“人员门禁权限”设置进入人员门禁权限管理界面，图5图5门禁权限管理在部门成员栏选择相应的部门，即可对该部门的人员进行门禁权限设置。
在门禁权限栏选择相应的门控器，然后即可设置部门成员对该门控器的每道门在不同时间组的出入权限，设置“有效期始”，“有效期末”，是为该卡在该门上何时生效、何时失效而填写。
保存后点击“写入”按钮把所设置信息写入门控器，系统会提示“开始设置门控器，请暂时不要刷卡”，直到提示“设置结束”表示信息录入成功。
5.点击“门禁参数设置“进入门禁工作方式配置界面，图6图6 门禁工作方式配置工作方式分为常开，常闭，在线三种方式。
1.常开工作方式表示门始终处于开启状态。
2.常闭工作方式表示门始终处于关闭状态，即使刷卡也不能开门。
3. 在线工作方式表示门始终处于门控器控制状态，门控器按照门禁设置，授权卡在授权时间段才能开门。
延时表示门控器对刷卡后的反应延时时间。
信息输入完毕后保存。
然后点击“写入”按钮，把信息写入门控器。
如有你有帮助，请购买下载，谢谢！门禁电梯系统操作手册系统目录第一章、系统安装设定简介1、设定屏幕分辨率-----------------------------------------------------22、系统简介 ----------------------------------------------------------23、系统建议需求:------------------------------------------------------24、安装JC-2009 MACS 门禁系统-------------------------------------------25、移除JC2009MACS 门禁系统--------------------------------------------46、启动JC2009 MACS 门禁系统------------------------------------------57、系统激活显示画面-------------- ------------------------------------58、系统不正常时出现之画面-------------------------------------------------------------------6第2章门禁控制器设定(Shift+F6)3-1、系统设定(S)----------------------------------------------------11 3-2、DAQ 模块(M)-----------------------------------------------------14第一章、系统安装设定简介 1、设定屏幕分辨率屏幕分辨率请设定为1024*768dpi,16bit 色含以上,并将字型设定为Small Fonts 。
请选择 开始 / 设定 / 控制台 命令来进入控制台, 然后双击显示器图标来开启显示器内容交谈窗,选择设定页签,点选进阶钮,于一般页签中将字号设定为Small Fonts,按确定钮回设定页签,将屏幕区域设成1024*768像素,色彩调整为全彩模式,依系统指示完成设定。
湖北某电梯厂电梯控制系统调试手册1. 调试准备在进行电梯控制系统的调试之前，首先需要做好准备工作。
确保所有的电梯部件都已经安装完毕，电梯系统的线路已经连接正确，以及所有的控制器和传感器都已经安装好并且通电。
2. 控制系统连接在进行控制系统的调试之前，需要确保所有的电梯部件都已经正确连接到控制器上。
检查所有的电缆连接是否牢固，以及控制器的接线是否正确。
同时，还需要检查所有的传感器和按钮是否能够正确地触发控制器的相应动作。
3. 程序设定在控制系统的调试过程中，需要对控制器的程序进行设定。
确保控制器能够正确地识别楼层位置，根据乘客的选择来控制电梯的运行方向和停靠层。
同时，还需要设定故障和紧急情况下的应对措施。
4. 系统测试完成以上步骤后，即可进行控制系统的测试。
通过模拟乘客的操作，测试控制系统是否能够正确地响应操作，并且能够达到设计要求的运行效果。
同时还需要测试系统在紧急情况下的应对措施，确保系统的安全性能。
5. 故障排查在进行控制系统的调试过程中，可能会遇到一些故障和问题。
对于这些问题，需要及时进行排查和解决。
应该依次检查连接线路、程序设定、传感器和按钮等部件，找出问题所在并进行修复。
6. 完善调试最后，在所有的故障和问题都得到解决后，需要对控制系统进行最后的调试和完善。
确保系统的运行效果和安全性能达到设计要求，同时进行系统参数的调整和设定，使控制系统能够更好地适应不同的运行环境和需求。
总之，电梯控制系统的调试是一个重要的工作，需要对系统的各个部分进行细致的检查和调试，以确保系统能够正确地运行并且具有良好的安全性能。
同时，还需要及时解决控制系统中出现的各种故障和问题，使系统能够更加稳定可靠地运行。
由于电梯控制系统的特殊性和对安全的严格要求，电梯的调试工作至关重要。
在进行调试过程中，需要对控制系统的每个细节都进行深入的检查和测试，以确保电梯能够稳定、安全地运行。
下面我们将详细介绍电梯控制系统的调试工作。
电梯门禁控制系统操作手册深圳市亚安信实业有限公司目录第一章软件安装 (3)第1.1节软件系统对计算机的配置要求 (3)第1.2节SQL数据库安装 (3)第1.3节一卡通平台软件安装 (8)第二章初学指南 (12)第2.1节第一次启动和模块选择 (12)第2.2节系统界面认识 (13)第三章设备管理 (15)第3.1节设备组维护 (15)第3.2节设备列表 (15)第3.3节梯控设备控制 (17)第四章人事管理 (28)第6.1节公司信息 (28)第6.2节部门管理 (28)第6.3节职位管理 (28)第6.4节人事资料 (29)第6.5节部门调动 (30)第6.6节离职管理 (31)第五章梯控管理 (32)第5.1节权限设置 (32)第5.2节下传权限 (33)第5.3节远程授权 (33)第5.4节密码信息管理 (34)第5.5节数据采集 (34)第5.6节数据查询 (35)第六章工具 (37)第6.1节用户管理 (37)第6.2节高级选项（数据备份与恢复） (38)第6.3节日志查询 (40)第6.4节人事资料导入 (40)第一章软件安装第1.1节软件系统对计算机的配置要求计算机设备：CPU Celeron4 266MHz 或Pentium4 3.0MHz以上内存最低要求256 MB [推荐512MB或以上]硬盘20G以上的可用空间显示Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为256 色或更高）鼠标Microsoft 鼠标或兼容的指点设备操作系统：Windows 2000中文简体版Windows XP中文简体版Microsoft Windows 2003 Windows NT 中文简体版第1.2节SQL数据库安装将正版SQL安装光盘放入光盘驱动器中，运行光盘中的程序，出现如下页面。
若是网络安装包，请在安装包中直接点击运行程序。
图（一）然后选择安装SQL SERVER 2000 组件(见图一)图（二）选择数据库服务器安装(见图二)图（三）选择下一步(见图三)图（四）选择本地计算机(见图四)图（五）选择创建新的SQL SERVER 实例, (见图五)图（六）选择服务器和客户端工具(见图六)图（七）这里可以更改路径,一般建议把数据文件放到非系统目录下,例如D:\DA TABASE。
门禁设备的调试
1、系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。
这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍,确认无误后再把所有线路接齐。
2、管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。
当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
3、尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后,所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
4、做好调试记录。
5、最后填写竣工报告。
门禁设备安装规范及系统调试要点RS485联网通讯门禁系统示意图目录第一章门禁设备的安装与系统调试步骤 (2)第一步门禁设备的安装 (2)第二步门禁软件的安装 (3)第三步调试网络通讯 (3)第四步调试门禁单元 (3)第五步用户注册（发卡授权） (3)第六步全部OK，交付用户使用 (4)第二章选用线材及工程布线 (4)第2.1节布线接线注意事项 (4)第2.2节网线选用及布线技巧--RS485联网门禁 (4)第2.3节网线选用及布线技巧—TCP/IP网络门禁 (6)第2.4节门禁控制单元---线材选用及布线技巧 (7)第三章门禁设备的安装与接线 (10)第3.1节门禁控制器的安装 (10)第3.2节读卡器的安装与连接 (10)第3.3节电锁及锁电源的安装与连接 (11)第3.4节出门按钮的安装与连接 (13)第3.5节消防联动、门磁、红外、声光报警器的安装与连接 (13)第四章门禁系统的调试 (14)第4.1节门禁管理中心及门禁管理软件 (14)第4.2节调试网络通讯 (14)第4.3节调试门禁控制单元 (16)第4.4节用户注册（发卡授权）流程 (16)第4.5节交付使用 (16)第五章门禁系统调试中的常见问题 (16)第5.1节门禁系统RS485总线通讯方面的问题 (16)第5.2节门禁系统TCP/IP网络通讯方面的问题 (17)第5.3节恢复默认的IP地址 (17)第5.4节开不了门（电锁不动作）的问题 (18)门禁设备采购到手后，在公司里拿一台样机出来学习调试，连接好设备后按以下步骤进行调试：或者门禁设备在施工现场安装好后，按以下步骤进行调试：第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。
第一步门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门控制器等，这样就可以进行布线，之后再安装门禁设备。
第一章电梯控制系统调试手册一、SWD-F20电梯控制系统简介1、系统组成SWD-F20电梯控制系统以微机主控单元SWD-F20为控制核心，本系统采用分布式控制理念设计，整个系统由主控器，轿内控制器，外呼控制器等组成。
各控制器之间通过CAN或485HVG智能总线连接，缩短故障排查时间。
各控制器的名称及安装位置说明如下图所示：2、性能特点A、主控制器采用性能稳定的32位高速ARM7CPU，运算速度更快。
B、各控制模块之间采用CAN BUS 通讯，使通讯稳定可靠。
C、由标准RS485通信模式升级成485HVG模式，专门适用于干扰强、距离远的场合，采用24V的通信总线大大增强了抗干扰能力，整个通信总线无需屏蔽电缆。
D、适用范围宽（a）满足最新国家电梯标准：GB7588-2003；（b）速度最高可达5.0 米/秒；（c）楼层最高可达64 层；（d）最多8 台群控；（e）适应不同变频器、不同形式的电梯及不同的门机系统。
二、控制系统说明1、主控器SWD-F20布局如下图所示：(1)．CN1～CN2为主控单元输入信号接口。
列表如下：(2)．CN3～CN4为主控单元输出信号接口。
列表如下：(3)．IDC1为系统总线接口，用于系统调试。
IDC2为系统总线接口，用于接液晶操作器。
(4)． SW2和SW3为扭掷开关。
检修 上行正常下行 开门禁止(5)． JP1为跳线。
注：用普通编码器时上两行跳接；用差分编码器时下两行跳接。
(6)． JP2为8位DIP 开关。
列表如下：(7)． K1～K6为 调试用按键。
列表如右图所示：2、轿厢控制器SWD-F21：布局如右图所示：（1）CN1、CN2为串行通讯 接口。
列表如右图所示：（3）CN5为输出端口。
列表如右图所示：注：带“*”为贯通门时配线（4）1～32为轿厢内选指示灯及按钮接口。
1、2脚为指示灯；“1”为24V 负，“2”为24V 正。
3、4脚为按钮信号。
3、外呼控制器SWD-F22(1)． C N1为串行通讯接口。
四、主板LED 调试说明主板LED 为调试维修人员提供了除液晶操作器外的另一种人机交流界面。
调试维修人员可以通过它对电梯系统进行观测、设置。
1、 主菜单说明及铵键说明：电梯上行MENU ∧ ∨ ＞ ENTER各按键作用说明如下：2、流程图及参数说明：∧注意：主板LED 的参数修改可参见3.4中的具体介绍。
注意：b04、b05、 b06、b07参数的修改方法与液晶操作器有所差别。
此菜单中的每一位数代表4层楼。
每一位数是16进制。
举例说明：如需设置1层（0001）楼层禁止设置允许，则修改为：举例说明：如需设置1、3层（0101）楼层禁止设置允许，则修改为：举例说明：如需设置1、3、5层（0001 0101）楼层禁止设置允许，则修改为：b04、b05、b06、b07参数的修改方法是相同的。
4、 A4显示参数的设置说明:楼层显示监视菜单（注意：每位数字的右下角圆点位置的变化）这表示电梯在一层时的显示为“1”；如果要把电梯在一层时的显示设置为“-2”，则应进行如下操作：楼层显示监视菜单（注意：每位数字的右下角圆点位置的变化）个位的修改菜单修改成功十位的修改菜单修改成功所设置的数字与显示的对应表：五、常见故障诊断1、运行故障显示（1）在电梯运行中发生的故障，在故障名称列表如右图所示： 电梯在运行中发生故障后，在当前日期和当前时间位置显示当前故障名称 按“ENTER”键消除； 如不能消除，则表示该故障一直存在。
（2）在电梯运行中所处的状态或发生的故障，在LED 主菜单上显示如下：2故障代码表（主板控制屏故障查看时显示）六、系统调试与运行1、通电前的准备(1)．按电气原理图检查各部分的连线是否正确。
(2)．检查动力线及电机线是否正确。
(3)．检查旋转编码器连线是否正确。
(4)．检查安全回路、门回路是否通路。
(5)．检查各部位接地连线是否符合标准。
2、通电和检查(1)．通电后检查测量各回路电压是否正常。
(2)．检测安全回路、门回路是否能正常控制。
文档编号：ICSE1104004版本号：DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称：M4门禁控制器安装与调试文档撰稿：吕绍鑫编写日期：参考文献：修改记录目录产品简介 (1)产品功能特点 (1)性能指标 (2)第二章系统的安装 (2)门禁控制系统硬件组成 (2)接线图 (4)第三章线路布置 (5)安装步骤 (5)IP通讯连接 (7)第四章系统调试 (7)硬件调试 (7)软件调试 (7)第五章工程建议和注意事项 (14)工程建议 (14)在使用本设备时，务必应遵循下述基本注意事项 (15)第六章紧急预案 (15)第七章常见故障及诊断 (16)第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。
它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。
持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。
M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。
它采用TCP/IP通讯方式，可实现实时数据上传功能。
配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。
也可提供控制器接口软件，方便开发其它特殊应用系统。
1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。
多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。
电梯门禁系统调试说明书目录一简介-------------------------------------------------------- 3⑴功能特点-------------------------------------------------- 4⑵系统参数-------------------------------------------------- 4三系统原理---------------------------------------------------- 4⑴楼层控制-------------------------------------------------- 5⑵对讲联动-------------------------------------------------- 5⑶呼梯控制-------------------------------------------------- 5四系统接线---------------------------------------------------- 5五功能介绍---------------------------------------------------- 6⑴门禁主控制板----------------------------------------------- 6⑵门禁输出控制板--------------------------------------------- 8⑶门禁输入转换板（选配功能）---------------------------------- 12六设备安装--------------------------------------------------- 13⑴控制箱体尺寸---------------------------------------------- 13⑵控制向安装位置-------------------------------------------- 14七硬件调试--------------------------------------------------- 15八综合调试--------------------------------------------------- 16⑴安装和系统登录-------------------------------------------- 16⑵硬件机号设置与初始化--------------------------------------- 17⑶读取加载时间---------------------------------------------- 17⑷系统工作状态设置 ------------------------------------------ 17⑸设置时间段和有效时间组 ------------------------------------- 17⑹用户卡使用------------------------------------------------ 19⑺保安卡使用------------------------------------------------ 19⑻临时卡使用------------------------------------------------ 20⑼对讲联动使用---------------------------------------------- 20⑽卡挂失--------------------------------------------------- 20⑾卡解挂--------------------------------------------------- 20⑿退卡----------------------------------------------------- 20⒀实时监控------------------------------------------------- 21⒁记录提取------------------------------------------------- 21⒂报警现场恢复---------------------------------------------- 21⒃节假日设置------------------------------------------------ 21⒄控制器重载------------------------------------------------ 21⒅数据初始化------------------------------------------------ 21九注意事项--------------------------------------------------- 22十保养与维护------------------------------------------------- 22⑴硬件维护常识---------------------------------------------- 22⑵软件维护常识---------------------------------------------- 22一简介捷顺电梯门禁综合系统是捷顺在门禁领域的又一个新的突破，可以兼容市面上大多数的电梯，功能强大，结构化设计配置灵活，具有多种控制方式，在不影响原有电梯的布线基础上，对电梯楼层信号进行采集，与电梯系统进行有机的结合，并通过电梯门禁的权限管理，控制电梯楼层信号，以达到电梯楼层的登记，同时，结合楼层的输入信号，与楼宇的对讲系统实行联动，配以电脑管理软件，实现楼宇管理的智能化和数字化。
本书以系统布线和系统调试为主，详细介绍了系统的结构和布线规则，以及故障排除等。
二系统介绍如上图所示，系统采用C/S结构，三层结构，数据库、上位机和电梯控制器，最上层为数据库服务器，为整个系统数据提供管理服务，包括卡的发行、挂失数据，门禁的记录数据以及系统配置和设置数据；中间层为管理电脑，对下位机进行控制和信息采集，然后将数据传给数据库服务器，将数据库服务器的数据下载给下位机；电梯控制器为终端控制设备，根据管理电脑下载的卡的数据，判断楼层使用的合法性，控制电梯楼层信号的登记，并将开门事件记录并保存。

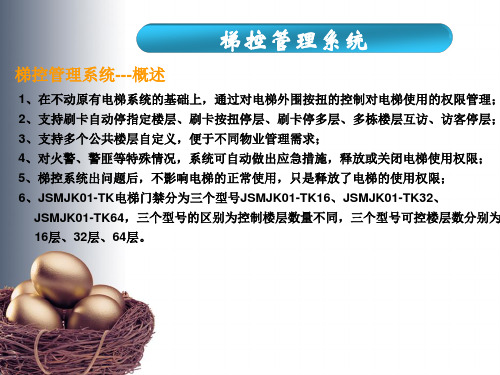

⑴功能特点1）支持EM卡、IC卡ID模式，可以和其它系统商使用的Mifare 卡兼容。
2）报警具有声音和灯光两种提示，提示时间的长短有软件设置，在读卡器上读卡，对于合法卡，读卡成功时，蜂鸣器发出正确提示音，读非卡时，蜂鸣器会发出错误提示音。
3）外接读头通讯方式为RS－485方式，扩展方便。
4）刷卡自动登记功能，可以代替人工按键，方便可靠。
5）支持互访功能，通过使用互访按钮，刷卡，开通互访楼层的权限，允许到达互访楼层。
6）对讲联动功,可以通过楼层采集信号器同对讲信号连接，自动接通楼层信号。
7）支持用户数36000个，记录数60000条。
8）消防报警联动，消防信号有效时，系统自动切换，将权限交给电梯，不影响电梯消防功能。
9）故障恢复功能，系统在故障或断电情况下，自动将权限交给用户，不影响电梯正常使用。
10）软件功能丰富，设置方便灵活。
⑵系统参数输入电压：AC 220V工作电压：DC12V工作环境：－25℃～60℃通讯方式：RS485通讯速率：9600Bps通讯距离：≤1200m用户数量：36000记录容量：60000读卡距离：≤80mm读卡反应速度：≤1s记录提取速度：12条/秒数据保存：三个月三系统原理电梯门禁控制系统分三个部分：电梯控制、对讲联动和呼梯控制。
⑴楼层控制电梯门禁控制器由门禁主控板、IC/ID卡读头和输出控制板组成，主控板安装有存储芯片，保存卡的各类信息，通过判断读头的读卡的有效性，控制楼层继电器和互访继电器协调工作，对电梯进行权限控制。
⑵对讲联动对讲联动由输入转换板和各个楼层的门禁对讲系统组合，采集各个楼层的对讲信号，在用户和基层的访客通话后，按下对讲的开锁键，该信号同时被该层的输入转换板采集，并将楼层数据传给电梯门禁控制器，控制器接到信号后，打开访客层继电器，接通访客层呼梯按键，驱动电梯到达访客层，到达访客层后，访客层位置指示开关将开关信号传给门禁主控器，门禁主控器将输入转换板采集的楼层的按键自动接通，访客可以自动到达相应的访问楼层。
⑶呼梯控制呼梯控制器与电梯厅门呼梯按键相连，控制呼梯的按钮开关，当用户在呼梯控制器的刷卡区刷卡，呼梯控制器判断该卡是否有效，如果有效，接通按钮开关，用户可以自行选择上、下按键，如果判断该卡非法，用户按键召唤电梯无效。
四系统接线系统有三部分组成，主控板、输出转换板和读头，如果需要与对讲进行联动控制，属于选配功能。
五功能介绍⑴门禁主控制板电梯门禁主控制板JSMJK01.01.01接线示意图：1－(A)：RS485A2－(B)：RS485B3－(GND)：公共地4－(A)：RS485A5－(B)：RS485B6－(GND)：公共地7－(GND)：外部输入共地8－(AL_IN)：报警信号输入9－(VIN)：互访输入信号10－(LMT)：访客楼层的到位信号11－(VDD)：＋12V输出12－(GND)：与输入扩展板共地13－(EX_IN)：访客输入信号14－(B1)：到输入转换板RS485B 15－(A1)：输入转换板的RS485A 16－(D1)：接读卡器的D117－(VDD)：接读卡器的VDD18－(FMQ)：接读卡器的蜂鸣器控制19－(A1)：接读卡器的RS485A20－(B1)：接读卡器的RS485B21－(D0)：接读卡器的D022、23－(GND)：接读卡器的GND24－(D1)：接读卡器的D125－(VDD)：接读卡器的VDD26－(FMQ)：接读卡器的蜂鸣器控制27－(A1)：接读卡器的RS485A28－(B1)：接读卡器的RS485B29－(D0)：接读卡器的D030、31－(GND)：接读卡器的GND32－(GND)：开关电源输入地33－(VDD)：开关电源＋12V～＋24V输入注：1、J2为选择读卡器2的输入为韦根和RS485输入的选择跳线，短接1、2为韦根输入方式，2、3短接为RS485输入方式。
2、接读头的两个端口接读头时不区分1、2号机。
