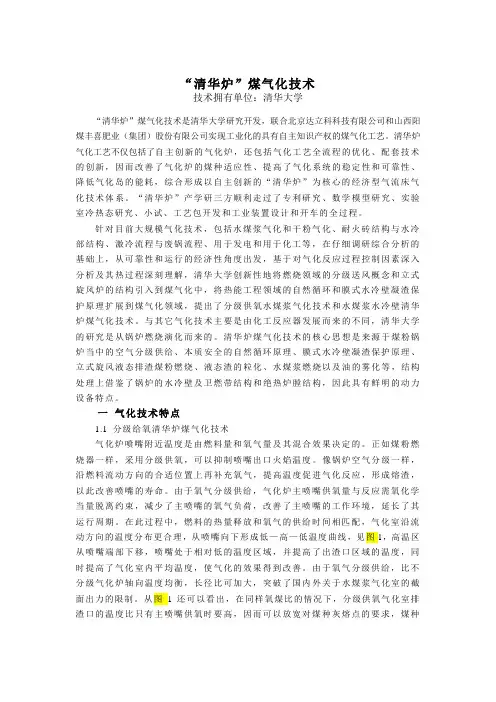

“清华炉”煤气化技术技术拥有单位：清华大学“清华炉”煤气化技术是清华大学研究开发，联合北京达立科科技有限公司和山西阳煤丰喜肥业（集团）股份有限公司实现工业化的具有自主知识产权的煤气化工艺。

清华炉气化工艺不仅包括了自主创新的气化炉，还包括气化工艺全流程的优化、配套技术的创新，因而改善了气化炉的煤种适应性、提高了气化系统的稳定性和可靠性、降低气化岛的能耗，综合形成以自主创新的“清华炉”为核心的经济型气流床气化技术体系。

“清华炉”产学研三方顺利走过了专利研究、数学模型研究、实验室冷热态研究、小试、工艺包开发和工业装置设计和开车的全过程。

针对目前大规模气化技术，包括水煤浆气化和干粉气化、耐火砖结构与水冷部结构、激冷流程与废锅流程、用于发电和用于化工等，在仔细调研综合分析的基础上，从可靠性和运行的经济性角度出发，基于对气化反应过程控制因素深入分析及其热过程深刻理解，清华大学创新性地将燃烧领域的分级送风概念和立式旋风炉的结构引入到煤气化中，将热能工程领域的自然循环和膜式水冷壁凝渣保护原理扩展到煤气化领域，提出了分级供氧水煤浆气化技术和水煤浆水冷壁清华炉煤气化技术。

与其它气化技术主要是由化工反应器发展而来的不同，清华大学的研究是从锅炉燃烧演化而来的。

清华炉煤气化技术的核心思想是来源于煤粉锅炉当中的空气分级供给、本质安全的自然循环原理、膜式水冷壁凝渣保护原理、立式旋风液态排渣煤粉燃烧、液态渣的粒化、水煤浆燃烧以及油的雾化等，结构处理上借鉴了锅炉的水冷壁及卫燃带结构和绝热炉膛结构，因此具有鲜明的动力设备特点。

一气化技术特点1.1 分级给氧清华炉煤气化技术气化炉喷嘴附近温度是由燃料量和氧气量及其混合效果决定的。

正如煤粉燃烧器一样，采用分级供氧，可以抑制喷嘴出口火焰温度。

像锅炉空气分级一样，沿燃料流动方向的合适位置上再补充氧气，提高温度促进气化反应，形成熔渣，以此改善喷嘴的寿命。

由于氧气分级供给，气化炉主喷嘴供氧量与反应需氧化学当量脱离约束，减少了主喷嘴的氧气负荷，改善了主喷嘴的工作环境，延长了其运行周期。

我国是一个多煤、缺油、少气的国家，开发提高煤炭综合利用技术，是当前的一个重要任务，而煤气化技术是煤炭高效、洁净利用的核心技术。

当前粉煤气化技术主要有水煤浆耐火砖炉气化技术和干粉水冷壁炉气化技术两大类别，但综合分析各项指标表明，上述两种粉煤气化技术都有不尽完美之处。

相对而言，水煤浆水冷壁炉气化技术则充分发挥出了水煤浆耐火砖炉气化技术和干粉水冷壁炉气化技术的全部优点，同时还有效克服了其不足之处，既有水煤浆气化炉进料的稳定性优势又有水冷壁气化炉煤种适应性好的特点，使其技术性能达到了近乎完美的程度。

１技术概况煤气化技术，是指将煤炭洁净、高效地“变”成由一氧化碳和氢构成的合成气体。

该技术是煤炭加工转化成化工产品、煤变油等工业的基础性技术，也是以煤炭为原料的诸多行业的关键技术。

国家“十二五”规划纲要明确提出，统筹国内外两种资源，在科学发展石油化工的同时，合理开发和利用好宝贵的煤炭资源，走高效率、低排放、清洁加工转化利用的现代煤化工发展之路。

作为事关国计民生的重要领域，煤化工行业核心技术及相关装备长期以来一直被国外巨头所垄断，但在水煤浆水冷壁气化技术方面这些大公司还始终未曾获得成功，作为我国自主知识产权的水煤浆水冷壁气化技术打破了国际公司在该领域的垄断。

２０００年国内以清华大学为首的技术研发团队开始对水煤浆水冷壁气化技术进行开发研究，经专利研究、数学建模、冷态试验、热态试验及工程化阶段，已经摸索出一条切实可行的模式和道路。

在实验成功的基础上，三结合的产学研团队又联合北京航天１１所、华陆工程设计院、太原锅炉厂、西安核工业设备公司等各个领域多方专家，通过多年不断实践，开发出第一代水煤浆耐火砖气化炉，继而发展到第二代水煤浆水冷壁气化炉。

２０１１－０８－２２，由山西阳煤丰喜肥业（集团）有限责任公司临猗分公司与清华大学、北京达力科公司联手开发、具有自主知识产权的水煤浆水冷壁气化炉在山西阳煤丰喜肥业集团首次投料成功。

技术开发的三方各有所长，在传统工业技术的开发和应用方面都积累了大量经验，形成了在开发工业技术上的先天优势。

清华炉煤气化的技术发展之路技术拥有单位：清华大学、北京盈德清大科技有限责任公司一、概述2、目前各种炉型分析中国式世界上最大的煤化工生产国家：一、规模第一，世界上其他所有国家加起来也不到我国煤化工规模的1/3，国外也仅有美国伊士曼、大平原、南非沙索、德国、日本等有几十套装置。

二、技术最全面，各种技术在中国都闪亮登场，一竟高低，中国可以说是煤化工的天然博览会。

目前全世界的气话技术主要有：（1）水煤浆炉：50余家百套以上。

主要有德士古（后位GE），它衍生的有华东理工大学的四喷嘴，西北院的多元料浆，清华的分级气化技术。

其技术都是水煤浆耐火砖型，虽各有特点改进创新，但本质上差别不大，是成熟的技术，但对煤种限制较大。

如煤的灰熔点高，操作温度也要相应提高，更容易侵蚀耐火砖，换一次砖至少需花费300万以上，停车2个月。

因此，今后水煤浆耐火砖型炉不可能大上，几乎要被淘汰。

（2）壳牌炉：约20家22台。

投资过大，操作不易，控制点繁多，太复杂。

前几年一哄而上，这两年被航天炉竞争采用较少。

专利及设备中国花费50亿以上。

国内某公司在此基础上开发激冷型流程。

（3）航天炉：2009年开发成功，这几年很火爆，是目前真正的民族品牌气化炉，各项指标国际领先，对国家贡献很大，大家都熟悉，不做详细介绍。

GSP炉与航天炉相近，但在某些技术环节不如航天炉，应用业绩少。

（4）鲁奇炉：主要用中块煤，污水难以处理，气体甲烷含量较高，约10%左右，用于氨醇不宜，近年来在新疆、内蒙古个别地方拓展用于煤制天然气，不广泛，不是主流。

（5）流化床炉：约10家20台，技术原理上可行，工程上毛病太多。

天津、晋城、石家庄和我们使用均不理想，吃亏较大。

美国SES 炉也属此类，在枣庄、义马建厂。

此类流化床炉书本上介绍很多，五花八门，有Winkler、HTW、U-gas、KRWCFB、DRICC、ICC、Ende，但都华而不实，有实验但推广不开。

（6）KBB输送床炉：属于流化床类，美国休斯顿技术，较为新颖，在中国无业绩，要求中低级煤特别市褐煤最好。

主要气化工艺对比气化工艺● 水煤浆加压气化①GE水煤浆加压气化工艺GE水煤浆加压气化法为目前世界上先进的气化技术之一，属气流床加压气化法。

其特点是该工艺对煤的适应范围较宽，可利用粉煤，单台气化炉生产能力较大，气化操作温度高，液态排渣，碳转化率高，煤气质量好，甲烷含量低，不产生焦油、萘、酚等污染物。

排出粗灰渣可以用做水泥的原料和建筑材料。

三废处理简单，易于达到环境保护的要求。

生产控制水平高，易于实现过程自动化及计算机控制。

A. 加压水煤浆气化的优点a）煤种适应性广年轻烟煤，粉煤皆可作原料，灰熔点要求不超过1350℃，煤可磨性和成浆性好，制得煤浆浓度要高于60%（wt）为宜。

b）气化压力范围大从2.5~8.0MPa（G）皆有工业化装置，以4.0MPa（G）和6.5MPa（G）较为普遍，气化压力高可节省合成气压缩功。

c）气化炉热量利用有激冷工艺制得含蒸汽量高的合成气如用于生产合成氨、甲醇、制氢等，在变换工序不需再外加蒸汽，也可采用废锅流程回收热量副产高压蒸汽，但废锅设备价格较高，可择优选用。

d）气化炉内无传动装置，结构比较简单。

e）单位体积产气量大，一台直径3200mm，6.5MPa气化炉产生气体，可日产甲醇1500吨。

f）有效气成分高，CO+H2≥80%（v%），排渣无污染，污水污染小易处理。

因高温气化，气体中含甲烷很低（CH4≤0.1%），无焦油，气化炉排渣无污染可用作铺路路渣，污水含氰化物少易处理。

g）产品气一氧化碳和氢含量高是碳一化学最好合成原料气，可用来生产合成氨，甲醇，制氢，羟基合成原料气，用途广泛。

h）碳转化率高最高可达98%。

B. 水煤浆气化对煤质要求a）GE水煤浆气化对煤质适应性较广。

除褐煤、泥煤及热值低于22940kJ/kg ，灰熔点高于1350℃的煤不太适用外，其他粘结性煤，含灰量较高的煤，石油焦，烟煤均可作原料。

b）煤中灰含量对消耗指标的影响，煤中的灰含量增加会增加氧气的消耗，同时也增加每m3（标）（CO+H2）气体的煤消耗量，一般煤中灰含量从20%（wt）降到6%（wt），可节省5%无灰干基煤消耗，节省氧气消耗10%左右。

水煤浆制备与应用技术及发展展望摘要：水煤浆技术作为洁净煤技术之一，是煤炭清洁高效利用的重要方向。

水煤浆可作为燃料和原料使用，用于工业锅炉或电站锅炉，具有高效节能、环保排放、密闭清洁等优点。

本文将简单介绍水煤浆制备与应用技术，提出水煤浆技术与废弃物资源化利用相结合的建议，同时对水煤浆技术未来发展进行展望。

关键词：水煤浆制备；应用技术；发展展望1.水煤浆制备与应用技术水煤浆制备技术是将原料煤与水，再辅以一定比例的添加剂进行破碎磨矿，进而形成合格的燃料或气化水煤浆，供锅炉或气化炉使用。

目前，我国所使用的水煤浆制备与应用技术主要有以下几种：1.1多喷嘴对置式水煤浆气化技术多喷嘴对置式水煤浆气化技术是校企合作的产物，由兖矿集团公司和华东理工大学共同研发的现代水煤浆制备气化技术。

在“十一五”期间，多喷嘴对置式水煤浆气化技术进入了商业化标志阶段，兖矿集团公司和华东理工大学成功制造了两套多喷嘴对置式水煤浆气化炉，压力在4.0MPa左右，平均每日的耗煤量多达1150万t，大幅度提升了水煤资源生产加工效益。

1.2德士古水煤浆气化技术德士古水煤浆气化技术又称作Texace水煤浆气化技术，该技术是美国Texace石油开发公司于1946年所研发的水煤加工生产技术，主要是将水煤气作为加工进料。

工艺流程是将原料水煤浆与气化剂纯氧在工艺烧嘴内混合进入Texace气化炉，由气化炉顶部烧嘴经雾化后高速进入气化炉内瞬间着火，在高温环境中直接发生反应，煤颗粒与气化剂在火焰中呈并流流动，氧气和雾状水煤浆在炉内受到耐火砖的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成、、和水蒸气为主的湿煤气，熔渣和未反应的碳一起进入气化炉底部激冷室水浴，熔渣经淬冷、固化后被截留在水中，落入渣罐，经排渣系统定时排放，煤气和饱和蒸汽进入煤气冷却系统。

1.3清华水冷壁水煤浆气化技术清华炉水煤浆水冷壁气化技术是由清华大学研发的，清华炉水煤浆气化技术分为2代，第一代为非熔渣—熔渣分级水煤浆气化技术，第二代则是现在的清华水冷壁水煤浆气化技术，是在第一代的基础上研制出了膜式水冷壁，灰渣层膜对水冷壁起到了保护作用。
