水煤浆水冷壁（清华炉）气化技术

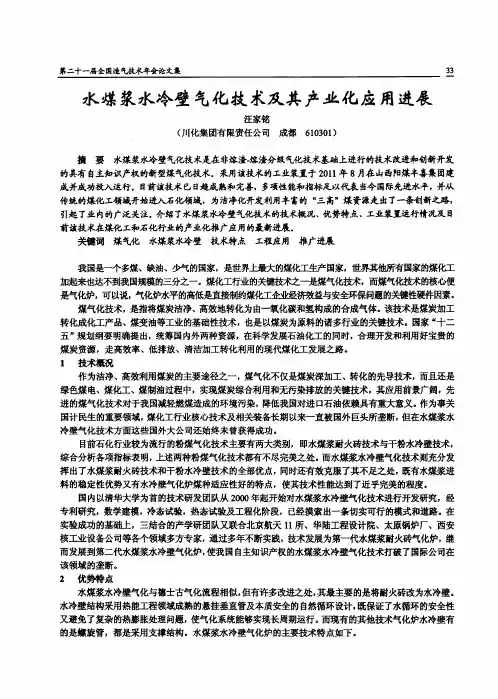

水煤浆水冷壁（清华炉）气化技术一、概述
北京盈德清大科技有限责任公司是盈德气体集团有限公司与清华大学清华炉煤气化技术的发明人共同组建的合资公司，取得了清华大学的授权，独家经营清华炉煤气化技术，并与清华大学共同进行后续相关技术的研发和推广。
第一代清华炉耐火砖气化技术（非熔渣—熔渣分级气化技术）大型工业装置已分别在大唐呼伦贝尔（18/30项目）、鄂尔多斯市金诚泰化工有限责任公司（一期60万吨甲醇装置）、山西阳煤丰喜肥业（集团）临猗分公司投入运行，运行至目前三套装置均运行稳定，专家鉴定认为“该技术优于国外同类技术，具有国际先进水平”。
第二代清华炉水煤浆水冷壁技术是气化炉的燃烧室采用水冷壁型，气化炉内件本身是一台膜式水冷壁，安装在整个气化炉承压外壳中。气化炉运行时，气化反应段膜式壁固化的灰渣层，能够对水冷壁起保护作用，防止水冷壁管受到熔渣的侵蚀，达到“以渣抗渣”的效果。水冷壁清华炉煤气化技术对煤种适应性强，能够消化高灰份、高灰熔点、高硫煤，易于实现气化煤本地化。清华炉煤气化技术残炭含量低，废渣易于收集处理，废水无难处理污染物，正常生产过程中无废气排放；制浆用水可以使用工厂难以处理的有机废水，对环境友好。第二代水煤浆水冷壁清华炉煤气化技术的工业装置于2011年8月在山西丰喜投入运行，首次投料即进入稳定运行状态，并全面实现了研发和设计意图。至2012年1月9日计划检修，创造了首次投料并安全、稳定、连续运行140天的煤化工行业奇迹。水冷壁清华炉气体成份与水煤浆耐火砖炉气体成份相当，且不必每年数次更换锥底砖，定期更换全炉向火面砖，节约运行费用并提高单台气化炉的年运转率，为煤气化生产装置的“安稳长满优”运行创造了条件。
清华炉煤气化技术可应用于国家重点新能源领域，煤炭的清洁利用和石油、天然气替代项目。适用于合成氨、甲醇、煤制氢、煤制乙二醇、煤制烯烃、煤制油、煤制天然气、煤制芳烃、冶金、石化、陶瓷、玻璃、液体燃料及电力等行业。
清华炉煤气化技术为煤炭洁净化开发，利用丰富的“三高”煤资源走出了一条创新之路，第一代清华炉已有山西丰喜、山西焦化、内蒙金诚泰、大唐呼伦贝尔、惠生内蒙、江苏永鹏等多个生产厂家20余台气化炉建成运行或即将投运；第二代水煤浆水冷壁清华炉煤气化技术除山西丰喜运行外，已与石家庄盈鼎、潍坊盈德公司、克拉玛依盈德公司、中海石油天野化工有限公司、江苏德邦兴华化工科技有限公司、山东金诚化工科技有限公司、新疆天智辰业化工有限公司、河北正元化工集团公司、阳泉煤业（集团）有限责任公司、兴安盟乌兰泰安能源化工有限责任公司等十几家公司签约。目前，正在对在贵州水城矿业集团鑫晟煤化工有限公司和黑龙江北大荒农业股份有限公司浩良河分公司的水煤浆耐火砖炉进行水冷壁技术改造。这将为水煤浆水冷壁清华炉技术的推广、应用提供了更加广阔的发展前景。二、技术特点
稳定性好：水煤浆气化工艺成熟。用水煤浆进料稳定可靠，水冷壁挂渣稳定。水煤浆运行安全可靠，避免了干粉煤进料不稳定、易燃、易爆、易磨损、泄漏等难题；
煤种适应性强：气化温度不受耐火材料限制，工业实际运行温度已达1520℃（或更高），气化反应速度快，碳转化率高，煤种适应性好，能够消化高灰份、高灰熔点、高硫煤，易于实现气化煤本地化。
系统运转率高：装置运行连续稳定，烧嘴头部采用特殊处理，一次连续运行周期保证100天以上，每年不再因为更换耐火砖而停炉检修，年运行时间可达到8000h。
安全性强：水冷壁采用热能工程领域成熟的悬挂垂直管结构，既保证了水循环的安全性又避免了复杂的热膨胀处理问题。水循环按照自然循环设计，强制循环运行，事故状态下能实现自然循环，最大限度保证水冷壁的安全运行。
环境友好，环保高效：炉温高，残炭含量低，易于收集处理，废水无难处理污染物；制浆可以使用各种难以处理的废水。
系统启动快：组合式点火升温过程简化，点火、投料程序一体化完成。水煤浆投料点火采用独特的“火点火”技术，气化炉从冷态到满负荷仅需五小时。
气化压力高：气化压力不受原料输送系统影响，可根据后续工段要求进行更加合理的选择，能实现与甲醇合成等压，降低能耗。
技术细节处理好：清华炉气化技术在工业化过程，在细节的设计上有很多创新，如洗涤塔底部的气体分布器，使灰水和煤气的充分混合，保证了煤气的洗涤效果；闪蒸罐中的环槽分布器设计，使闪蒸系统的检修更方便；真空闪蒸的液封设计，使闪蒸罐不再堵塞等，细节上的改进使气化系统能够实现长周期稳定运行。
三、流程特点
1.1
流程简图
（1）采用清华水煤浆水冷壁加压气化工艺，具有单炉处理煤能力大、运行安全稳定可靠、碳转化率高、合成气中有效气成份即CO+H2高、冷煤气效率高、工艺流程简洁、同等规模设备投资低、开停车快捷、年运转率高、节能环保的优势。
（2）化工装置工艺技术先进，热量利用合理，能量实现分级利用，从而使得热电站规模可以大幅的减小，从而大大节约了投资。
（3）本项目自动控制系统采用DCS集散控制, 使得整个装置操作控制稳定，便利迅捷。同时对关键的工序和关键设备采用安全仪表系统（SIS），SIS 采用三重化的冗余、容错系统。为全装置关键的设备和系统提供安全保证。
（4）装置正常生产过程中，废气、废固排放达到国家环保要求，废水实现零排放，实现清洁生产。
四、水煤浆水冷壁气化技术与其他同类煤气技术的对比1气化炉燃烧室结构的比较
耐火砖气化炉燃烧室
耐火砖气化炉燃烧室（见下图1）由外壳和耐火砖组成，在气化炉的耐火砖失效时，为了及时发现气化炉外壁超温情况，气化炉外壳还安装有表面温度报警系统。
气化炉反应室的内部形状是通过耐火砖的砌筑来实现的，一般耐火砖分为三层，在相同外壳直径条件下炉膛内径较小。
向火面砖：向火面包括工艺烧嘴入口、气化炉拱顶、气化炉侧墙、气化炉锥底和出口。在需要的地方必须使用特殊形状的耐火砖，以使这些层能够紧密结合并保证高的抵抗力。向火面砖要求能自由膨胀，自立于托砖板上，砖与砖之间不能用凹凸台配合。本项目如果采用四喷嘴气化炉，需要在气化炉中部增加耐火砖托专板。通常采用含Cr2O3≥86%的耐火砖。
背衬砖：向火面砖的底层炉衬，紧靠向火面砖的后面，用于支撑拱顶砖的重量，自立于托砖架上。通常采用含Cr2O3≥12%的耐火砖。隔热砖：超级耐用的绝热耐火砖组成的绝热层，用于降低气化炉金属外壳的温度。通常采用含Al2O3≥98%的耐火砖。
气化炉锥底砖一般运行4000～5000小时左右更换一次，换砖连同气化炉升降温的时
图3 四喷嘴气化炉
间周期一般为20天；气化炉向火面砖一般运行10000小时左右更换一次，换砖时间连同气化炉升降温的时间周期一般为60天。
目前，耐火砖气化炉烧嘴一般运行时间为50～80天左右需更换一次。
水冷壁气化炉燃烧室
水冷壁气化炉燃烧室（见上图2）由外壳和水冷壁内件两部分组成，气化炉外壳设置有炉壁测温点。
气化炉水冷壁分为三部分，分别为主水冷壁、上部盘管和渣口盘管。水冷壁内衬20～30mm的耐火材料，主要成分为SiC。
气化炉烧嘴一般运行时间为120天左右需更换一次。
