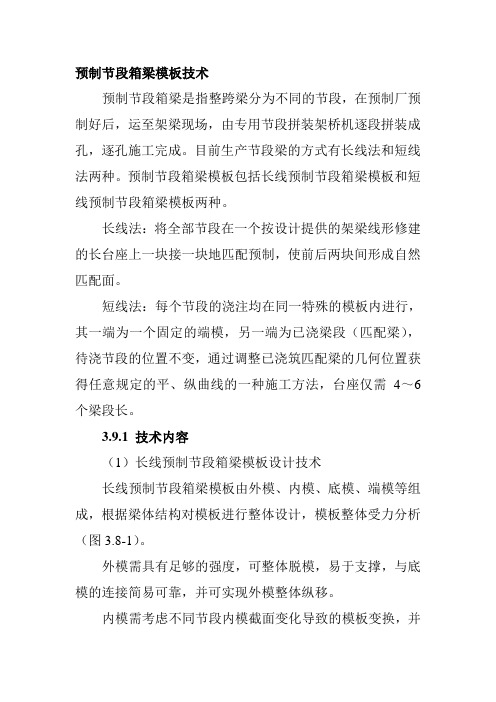

预制节段箱梁模板技术预制节段箱梁是指整跨梁分为不同的节段，在预制厂预制好后，运至架梁现场，由专用节段拼装架桥机逐段拼装成孔，逐孔施工完成。
目前生产节段梁的方式有长线法和短线法两种。
预制节段箱梁模板包括长线预制节段箱梁模板和短线预制节段箱梁模板两种。
长线法：将全部节段在一个按设计提供的架梁线形修建的长台座上一块接一块地匹配预制，使前后两块间形成自然匹配面。
短线法：每个节段的浇注均在同一特殊的模板内进行，其一端为一个固定的端模，另一端为已浇梁段（匹配梁），待浇节段的位置不变，通过调整已浇筑匹配梁的几何位置获得任意规定的平、纵曲线的一种施工方法，台座仅需4～6个梁段长。
3.9.1 技术内容（1）长线预制节段箱梁模板设计技术长线预制节段箱梁模板由外模、内模、底模、端模等组成，根据梁体结构对模板进行整体设计，模板整体受力分析（图3.8-1）。
外模需具有足够的强度，可整体脱模，易于支撑，与底模的连接简易可靠，并可实现外模整体纵移。
内模需考虑不同节段内模截面变化导致的模板变换，并可满足液压脱模，内模需实现整体纵移行走。
图3.8-1 长线预制节段箱梁模板图3.8-2短线预制节段箱梁模板（2）短线预制节段箱梁模板设计技术短线预制节段箱梁模板需根据梁体节段长度、种类、数量对模板配置进行分析，合理配置模板。
短线预制节段箱梁模板由外模、内模、底模、底模小车、固定端模、固定端模支撑架等组成（详见图3.8-2）。
固定端模作为整个模板的测量基准，需保证模板具有足够的强度和精度。
底模需实现平移及旋转功能，并可带动匹配节段整体纵移。
外模需具有足够的强度，可整体脱模，易于支撑，为便于与已浇筑节段匹配，外模需满足横向与高度方向的微调，并可实现外模整体纵移一定的距离。
内模需考虑不同节段内模截面变化导致的模板变换，并可满足液压脱模，内模需实现整体纵移行走。
3.9.2 技术指标（1）模板面弧度一致，错台、间隙误差≤0.5mm；（2）模板制造长度及宽度误差±1mm；（3）平面度误差≤2mm/2m；（4）模板安装完后腹板厚误差为（0，+5）mm；（5）模板安装完后底板厚误差为（0，+5）mm；（6）模板安装完后顶板厚误差为（0，+5）mm；（7）模板周转次数200次以上。
桥梁预制悬臂拼装法施工图文全解导语桥梁预制悬臂拼装施工包括节段的运输、拼装及合拢等工序。
它与悬浇施工具有类似的优点，但悬臂拼桩工艺是用吊机将预制好的梁段逐段拼装，因此悬拼法还具有自己独特的优点：梁体的预制可与桥梁下部构造施工同时进行，平行作业缩短了建桥周期；预制梁混凝土龄期比悬浇法的长；预制场或工厂化的粱段顶制生产利于整体施工的质量控制。
拼装方法预制节段的悬臂梁可根据现场和设备条件采用不同的拼接方式拼装。
当桥梁靠近陆地或为陆地桥，且桥跨不高时，可采用自行式吊车或门式吊车来实现拼装。
对于河中的桥孔，也可以采用水上浮吊进行拼装。
如果桥墩很高或水中的水流很急不变在陆上、水上施工时，也可以借助各种吊机进行高空施工。
常用的拼装的方法有浮吊拼装法、悬臂吊机拼装法、连续杆件拼装法、缆索起重机拼装法和移动式导梁拼装法等。
其中以浮吊拼装法和臂吊机拼装法最为常用。
拼装施工一、接缝处理形式梁段拼接形式有全断面铰接、部分铰接与部分湿接以及湿接三种。
不同的施工阶段和不同的施工部位往往采用不同的接缝形式。
两梁段全横断面靠环氧树脂粘结构成全断面铰接，按剪力铰设计。
部分铰接与部分湿接时腹板为铰接，顶板与底板通过伸出钢筋连接再现浇混凝土。
湿接时相邻梁段间浇注一段10cm~20cm的混凝土作为接头。
用以随后调整基准梁段的位置，以便能够更加准确的控制后续梁段的安装精度。
全段面铰接和部分铰接在工程中各有优点，全断面铰接与部分断面铰接相比具有悬拼速度快、施工工序较少、无需使用特种水泥、孔道注浆容易等优点，但是部分断面铰接具有环氧树脂用量少、施工调整容易、桥梁整体性好的优点。
二、提高接缝质量措施为了弥补湿接接缝处混凝土的收缩和早强，工程中应优先采用早强微膨胀混凝土浇注。
一般情况下，20℃左右的环境温度中，24h就能够达到设计强度。
在进行全面铰接或部分铰接拼装施工前，应先在接触面涂抹多功能的环氧树脂，以保证连接面得水密性并利用环氧树脂层的厚度找平。
节段预制拼装法在预应力混凝土连续梁桥的运用和施工工艺高瞻（河南高速公路发展有限公司郑州市450052）吕倩卢彦（河南省公路工程局集团有限公司郑州市450052）摘要：节段预制拼装法是预应力混凝土连续梁桥上部梁体先分节段预制，然后分节段拼装的施工方法，这种工法由于自身的一些优点正逐渐得到广泛应用，具有节省工期，不需要支架，外观质量优良等诸多优点。
本文就节段拼装法的施工工艺进行探讨，介绍该工法在设计和施工方面的一些特点。
关键词：节段预制拼装连续梁桥运用工艺1.引言预应力混凝土连续梁桥的施工方法很多，从传统的支架现浇法到目前广为采用的移动模架造桥机现浇施工和节段预制拼装法，每一种施工方法都体现了自身的工艺特点和不同的适用性。
近年来，随着对混凝土内在和外在质量的要求越来越高，预制节段拼装的工法越来越受到建设单位和设计单位的重视，逐渐在各类预应力混凝土连续梁桥得到应用。
由于是工厂预制，不需要搭设支架，对施工现场干扰小，预制的梁体外观质量好，成桥后表面光滑，线形圆顺，棱角分明，色泽一致[1]。
因此，在国外和国内都得到一定的采用，如：中铁大桥局承建的孟加拉国帕克西大桥、港深西部通道（香港侧）引桥采用这种工法，取得了较好的效果。
2.施工方法预制节段拼装法是在预制厂先行预制桥梁的节段，再逐段运至现场，以悬臂、逐跨或渐进等方式吊装至预定位置，然后施加预应力将各节段联接成整体，最后以吊模的方式现浇墩顶或跨中湿接缝完成桥梁之建造的施工方法。
目前国内运用最多的是逐跨吊装法。
2.1 节段拼装架桥机采用预制节段拼装工法施工首先要了解架桥机。
节段拼装架桥机按节段的支承方式可分为下承式和悬吊式两种，下承式架桥机是主桁架在节段的下方支承着节块，由在主梁上游走的小车运送和调整节块的位置，主桁架的支承和移动是靠固定在墩顶托架上的台车水平移动来实现的，由于架桥机的主桁架位于节段的下方，所以也称下行式架桥机；悬吊式架桥机是主桁架在节块的上方利用吊具以悬吊的方式支承着节块，吊装车在主桁架的上方游走运送和调整节段的位置，由于架桥机的主桁架位于节段的上方，所以也称上行式架桥机。
架桥机节段拼装技术(共 8 页)--本页仅作为文档封面，使用时请直接删除即可---内页可以根据需求调整合适字体及大小--100 米跨径架桥机节段拼装技术张华阳前言：目前跨度在 100m 以上混凝土连续箱梁有支架法、挂篮悬浇、桥面吊机悬拼等施 工方法，本文介绍的 100m 米跨径架桥机节段拼装施工技术，为 100～150m 跨径混凝土连 续梁桥设计与施工提供了新的途径。
关键词：100m 跨径 架桥机 节段拼装 临时墩 技术 一、概述 厦门集美跨海大桥为多跨预应力混凝土连续箱形梁桥，整桥横向分三幅，左、右幅为城 市快车道，中间幅为城市快速公交车道（BRT）。
大桥从 10～ 63 号墩上部结构均采用短线 匹配法节段预制，上行式架桥机悬臂拼装施工，全桥长 2875m，共有箱梁节段 2345 榀。
大 桥南、北各设一座主桥，南主桥位于 22～26#墩，北主桥位于 56～60#墩，均为跨径 55＋2 ×100＋55m 的相同结构，桥型布置见图 1-1。
箱梁高度在～米（快车道）和～（公交车 道）间变化，横断面见图 1-2。
桥梁通航净空：65×。
图 1-1 桥型立面图 箱梁横断面为单箱单室，每个 T 悬臂共含12 对梁段和一个墩顶块。
墩顶块带横隔墙，总重约为 380t，采用先安装壳体，再在墩顶上二 次浇注横隔墙。
其余梁段最大重量约为 153t。
图 1-2 箱梁横断面图全桥分两个工区同时施工，一工区 3 台架桥机从 10#墩向 38#墩施工，二工区 3 台架桥机从 38#墩向 63#墩施工，节段拼装工期 10 个月。
二、主要思路目前跨度在 75m 以上的梁桥，多采用挂篮悬浇、桥面吊机节段拼装或支架现浇法施工。
但由于南、北主桥分别间隔位于 50m 跨引桥两处，如采用上述施工方法施工主桥，则无法满足架桥机顺利通过主桥的时间要求，且架桥机自重达 1000 余吨，在不考虑加支撑的条件下，主桥桥梁结构无法如此巨大的施工荷载通过主桥。
表5-13 架桥机架梁施工工艺流程图及文字说明
梁体架设施工工艺流程图
梁体架设施工工艺文字说明：
1、梁的运输：由平板拖车运输。
2、架桥机就位后，已预制后的梁片经一定方式横向移动、纵向移动至预定位置，挂好前后吊点的吊杆和底梁，检查无误后，启动两台卷扬机组将梁吊起横移对中，前行到位后再横移到预定位置，两吊点卷扬机组动作一致，均衡地使梁片落至距横移设备20～30cm时，再调整一次梁片纵横向位置，确保连续缝或伸缩缝达到构造要求，而后继续落梁至横移设备的走板上。
梁体前行时梁片对中，限位走行，并派专人在墩台上监视梁及走机的运行情况、电缆滑移情况等。
3、梁墩顶横移就位：在导梁下弦杆上装设液压泵站供油，采用液压滚道系统分次顶推法实现梁在墩顶上的横移。
其主要做法是：将滚杠圆钢框架固定起来作为滚架，放在沿盖梁通长布置分段拼装的滚道上，滚道在盖梁支承垫石位置留槽，滚架上方放置走板，走板上的销座甲与走道上的销座乙由液压顶杠连接，以销座甲做为反力架，形成液压滚道系统，做为架桥机的附属设备。
梁落在走板上后，两边设斜撑并由木楔打紧，根据线片梁横移距离，分次在滚道调整销座甲的位置，梁片横移就位。
4、落梁换支座：当梁横移至支座上方，经检查无偏差后，利用100T 扁千斤顶将梁顶起，撤除走板、滚架及滚道，安放支座，落千斤顶使梁片一端就位，然后用同样方法使梁片另一端就位。
