配线架的打线方法图例

什么是110配线架？110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。

110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。

二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。

总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。

110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。

电话配线架打线顺序
5种主色：白色、红色、黑色、黄色、紫色
5种次色：兰色、桔色、绿色、棕色、灰色
50对电话电缆色谱线序
说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！
(注意：这25对用“白兰"标识线缠着)
1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰
6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰
11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰
16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰
21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)
26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰
31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰
36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰
41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰
46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰
说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的
光纤缆热接法：蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。

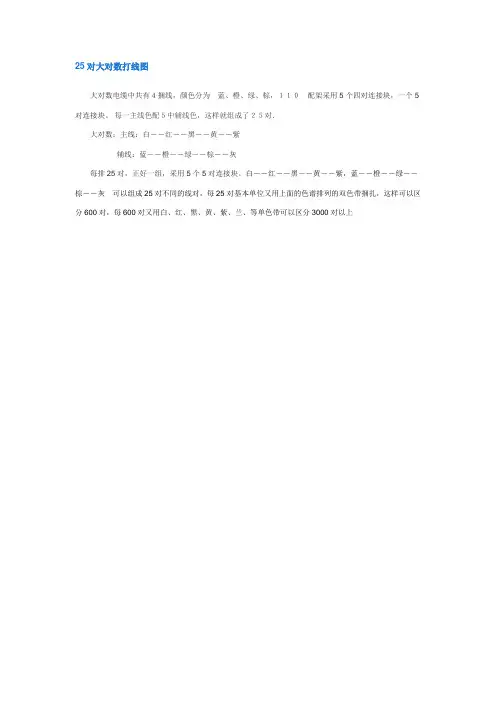

25对大对数打线图
大对数电缆中共有４捆线，颜色分为蓝、橙、绿、棕，１１０配架采用5个四对连接块，一个5对连接块。

每一主线色配５中辅线色，这样就组成了２５对．
大对数：主线：白－－红－－黑－－黄－－紫
辅线：蓝－－橙－－绿－－棕－－灰
每排25对，正好一组，采用5个5对连接块。

白－－红－－黑－－黄－－紫，蓝－－橙－－绿－－棕－－灰可以组成25对不同的线对，每25对基本单位又用上面的色谱排列的双色带捆扎，这样可以区分600对，每600对又用白、红、黑、黄、紫、兰、等单色带可以区分3000对以上
大对数打线方法基本相同，基本上都遵循主副色标准，这种打线方法。

2 端接RJ-45连接头（水晶头）
– RJ-45水晶头连接按T568A和T568B排序。T568A的线序是：白绿、绿、白橙、蓝、白 蓝、橙、白棕、棕。T568B的线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。下 面以T568B标准为例，介绍RJ-45水晶头连接步骤。
① 剥线。用双绞线剥线器将双绞线塑料外皮剥去2～3cm。 ② 排线。将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对放在靠外的位置，
4 安装数据配线架
⑤ 根据标签色标排列顺序，将对应颜色的线对逐一压入槽内，然后使用 打线工具固定线对连接，同时将伸出槽位外多余的导线截断，如下图 。
⑥ 将每组线缆压入槽位内，然后整理并绑扎固定线缆，如下图所示，固 定式配线架安装完毕。
任务二 安装大对数语音干线系统
一、任务分析 二、相关知识 （一）工具准备 （二）垂直主干管道准备 三、任务实施 （一）敷设大对数线缆（适用于高楼和施工
打线信息模块端接步骤（以 568B标为例）
① 用剥线钳剥去4对双绞线的外皮约3cm，如图5-24所示。
。 ② 用剪刀剪去撕剥线，如图5-25所示
打线信息模块端接步骤（以 568B标为例）
③按照模块上标示的568B标线序，将线对整理至对应的位置，如图2-26 所示；
④有两种方法将线芯卡接到对应的槽位上，方法1从线头处打开绞对并卡 接到槽位上（开绞长度为刚好能卡入槽位），方法2为不用开绞，从 线头处挤开线对，将两个线芯同时卡入相邻槽位），如图2-27所示；
综合布线系统的 设计 施工 测试 验收和维护
项目五 安装铜缆布线系统
项目学习目标
1 知识目标 （1）理解GB50312-2007国标中铜缆系统的安装规范； （2）熟悉安装铜缆系统的各型工具； （3）了解4对双绞线电气性能指标。 2 技能目标 （1）会敷设铜缆系统； （2）会端接信息模块； （3）会端接数据配线架和110语音配线架； （4）能整洁规范地理线、扎线； （5）能规范地标识铜缆系统。

7
7
大对数电缆及配线架施工方法
• 如上图，我们将25对电缆的第一对白兰和第二对白橙分别打在配线架 上
8
8
大对数电缆及配线架施工方法
• 注意电缆的两端线序需相同
9
9
• 5种主色：白色、红色、黑色、黄色、紫色 • 5种次色：兰色、橙色、绿色、棕色、灰色
3
3
大对数电缆及配线架施工方法
• 1对—白兰 2对—白橙 3对—白绿 4对—白棕 5对—白灰 6对—红兰 7对—红橙 8对—红绿 9对—红棕 10对—红灰 11对—黑兰 12对—黑橙 13对—黑绿 14对—黑棕 15对—黑灰 16对—黄兰 17对—黄橙 18对—黄绿 19对—黄棕 20对—黄灰 21对—紫兰 22对—紫橙 23对—紫绿 24对—紫棕 25对—紫灰
4
4
大对数电缆及配线架施工方法
• 网线标准568B的线序：1芯-白橙，2芯-橙，芯-白绿，4芯-兰，5芯白兰，6芯-绿，7芯-白棕，8芯-棕
5
5
大对数电缆及配线架施工方法
6
6
大对数电缆及配线架施工方法
• 用万用表（或其他仪表）根据网线标准568B的线序（1芯-白橙，2芯橙，3芯-白绿，6芯-绿）确定打线口与网线口的对应关系
大对数电大缆对及数电配缆及线配线架架施工 方法
1
1
大对数电缆及配线架施工方法
• 大对数电缆的色谱及标准线序 • 不同配线架打法的确认方法
2
2
大对数电缆及配线架施工方法 • 通信电缆色谱组成分序始终共有10种颜色组成，由5种主
色和5种次色；5种主色和5种次色又组成25种色普，不管 通信电缆对数多大，通常大对数通信电缆都是按25对色为 一小把标识组成。

配线架的连接方式有哪几种？配线架与交换机如何连接？配线架主要是用于局端对前端信息点进行模块化管理的设备，是综合布线管理子系统中非常重要的组成部分，若是在综合布线时缺少配线架，那么前端信息点就会直接接入到交换机上，一旦线缆发生故障，很有可能导致整个网络瘫痪，面临重新布线的风险，与此同时，也会给管理造成混乱，由此可见在综合布线时配线架的使用是非常重要的，那么您知道配线架的类型有哪些？配线架的连接方式有哪几种？配线架又该如何与交换机连接呢？飞速(FS)通过本文为您一一解答。

配线架的类型有哪些？现如今市面上配线架类型有三种：一种是110打线式配线架（即模块式配线架），第二种是直通型配线架（卡接式配线架），第三种是电子配线架。

1．110打线式配线架110打线式配线架的前置面板是RJ45接口，每个接口都有数字标识，110打线式配线架的后置面板上是打线模块，上面标识着T568A 和T568B线序标准，可根据实际需求按照线序把网线打上去。

2．直通型配线架直通型配线架的前后置面板上都是RJ45接口，面板上的每个接口都有数字标识，目前市面上常见24口和48口两种尺寸的配线架。

实际上直通型配线架比110打线式配线架使用起来更加方便，直接插入网线即可使用，比较适合高密度布线需求。

3．电子配线架电子配线架的使用方式与直通型配线架一样，直接插入网线即可。

电子配线架可以通过探测线路分析形成数据，为网络维护人员带来便利，其中探测形式有端口和链路两种探测方式，不同的形式所使用的网线不一，可根据设备可定。

由于电子配线架成本相对较高，目前项目中使用较少。

配线架的连接方式有哪几种？不管是什么类型的配线架，都存在两种连接方式，一种是直接连接，另一种是交叉连接。

1．直线连接直线连接（又称互相连接）是指将水平线缆（网线）一端连接到工作间的配线架上，另一端连接到配线间的配线架上，此连接方式使用的配线架前面板通常为RJ-45。

2．交叉连接交叉连接方式是指在水平链路中安装两个配线架，通过网线将水平链路中两个配线架的一端连接起来，然后水平链路中两个配线架的另一端分别通过网线与工作间的配线架和配线间的配线架连接。

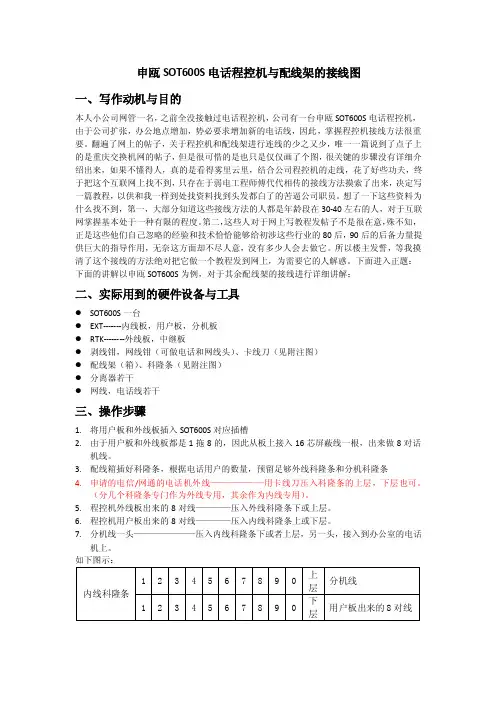

申瓯SOT600S电话程控机与配线架的接线图一、写作动机与目的本人小公司网管一名，之前全没接触过电话程控机，公司有一台申瓯SOT600S电话程控机，由于公司扩张，办公地点增加，势必要求增加新的电话线，因此，掌握程控机接线方法很重要。

翻遍了网上的帖子，关于程控机和配线架进行连线的少之又少，唯一一篇说到了点子上的是重庆交换机网的帖子，但是很可惜的是也只是仅仅画了个图，很关键的步骤没有详细介绍出来，如果不懂得人，真的是看得雾里云里，结合公司程控机的走线，花了好些功夫，终于把这个互联网上找不到，只存在于弱电工程师傅代代相传的接线方法摸索了出来，决定写一篇教程，以供和我一样到处找资料找到头发都白了的苦逼公司职员。

想了一下这些资料为什么找不到，第一，大部分知道这些接线方法的人都是年龄段在30-40左右的人，对于互联网掌握基本处于一种有限的程度。

第二，这些人对于网上写教程发帖子不是很在意，殊不知，正是这些他们自己忽略的经验和技术恰恰能够给初涉这些行业的80后，90后的后备力量提供巨大的指导作用，无奈这方面却不尽人意，没有多少人会去做它。

所以楼主发誓，等我摸清了这个接线的方法绝对把它做一个教程发到网上，为需要它的人解惑。

下面进入正题：下面的讲解以申瓯SOT600S为例，对于其余配线架的接线进行详细讲解：二、实际用到的硬件设备与工具●SOT600S一台●EXT-------内线板，用户板，分机板●RTK--------外线板，中继板●剥线钳，网线钳（可做电话和网线头）、卡线刀（见附注图）●配线架（箱）、科隆条（见附注图）●分离器若干●网线，电话线若干三、操作步骤1.将用户板和外线板插入SOT600S对应插槽2.由于用户板和外线板都是1拖8的，因此从板上接入16芯屏蔽线一根，出来做8对话机线。

3.配线箱插好科隆条，根据电话用户的数量，预留足够外线科隆条和分机科隆条4.申请的电信/网通的电话机外线——————用卡线刀压入科隆条的上层，下层也可。

1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
任务二
总配线架操作 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。—乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来

安装配线架的技术要点
安装配线架的技术要点
安装技术要点
根据楼层信息点标识编号，按顺序安放配线架，并画出机柜中配线架信息点分布图，便于 安装和管理。
也可根据进线方式作出调整。
为美观和管理方便，机柜正面配线架之间和交换机之间要安装理线架，跳线从配线架面板 的RJ45端口接出后通过理线架从机柜两侧进入交换机间的理线架，然后再接入交换机端口。
对于要端接的线缆，先以配线架为单位，在机柜内部进行整理、用扎带绑扎、将容余的线 缆盘放在机柜的底部后再进行端接，使机柜内整齐美观、便于管理和使
谢谢关注

1、不会产生电磁波，幅射和能量，不受电磁波，幅射和其他电缆干扰。是绝缘体。 2、体积小，重量轻，高带宽（理论传输达2.56Tb/S) 3、长距离传输。（单膜可达120km) 4、不会报废，材料资源丰富。故障检测容易。
常用光通信波段 光纤布线中使用光波的几个波段： 800nm～900nm短波波段； 1250nm～1350nm长波波段 1500nm～1600nm长波波段。 多模光纤运行波长为850nm或1300nm, 而单模光纤运行波长则为1310nm或1550nm。
综合布线实物图
工作区子系统构件
RJ11头
信息模块
信息面板
管理子系统构件：配线架
管理子系统构件：理线架
工作区I/O与管理间IDF连接示意图
管理子系统 （配线架）
工作区子系统 （信息模块） 水平子系统
（双绞线）
布线安装结构
管理子系统机柜布置
水平子系统走线方式
金属桥架
PVC管
网络机柜图
20U — 1000mm
光纤熔接机
光纤终端盒/配线架
光纤接续盒 光纤交接箱（144芯）
光纤连接示意图
光纤连接实物图
交换机光纤模块 光纤SC头
光纤跳线
尾纤 光纤终端盒/接口箱/配线箱
耦合器
光纤ST头
A幢
室外光缆
B幢
光纤连接实物图说明 建筑群/垂直干线子系统光纤连接方式： 交换机光纤模块A ─光纤跳线 ─ 耦合器 ─尾纤 ─室外 光缆─尾纤─耦合器 ─光纤跳线─交换机光纤模块B
注意： 每根光纤跳线、尾纤均为一芯光纤。每个耦合器只能连接一芯光纤。 交换机之间连接需要光纤2芯（一收一发）。 光纤网络设计时按芯来考虑。
光纤传输中所有材料需要准备二倍的纤芯材料，以做备用。

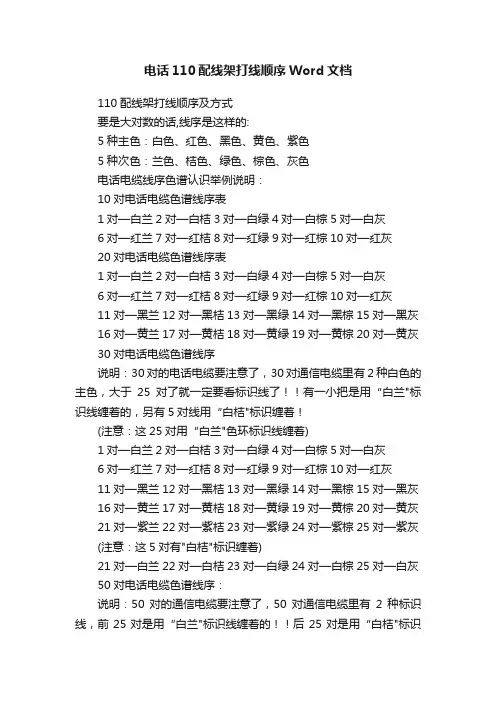

电话110配线架打线顺序Word文档110配线架打线顺序及方式要是大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对电话电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着。

110配线架25对大对数线缆线序
25对线缆线序说明：
线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。

对于100对线缆，里面用蓝、橙、绿、棕四色的丝带分成四个25对分组，每个分组再按上面25对接线方式。

将颜色分类后就能看出，很方便Post By：2006/5/5 7:36:00 [只看该作者]
首先将颜色分类：
线对色：橙、绿、蓝、棕、灰
线组色：白、红、黑
这样所有含有白色线对的为一组：白——橙、白——绿、白——蓝、白——棕、白——灰这样所有含有红色线对的为第二组：红——橙、红——绿、红——蓝、红——棕、红——灰这样所有含有黑色线对的为第三组：黑——橙、黑——蓝
注意：你这是电信上的电话电缆，外皮要剥掉半米以上才能看出线对，小心不要将线对弄散了！。

1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。

这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。

左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。

（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。

（3）在配线板边缘处的每条线缆上标记一个新线的位置。

这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。

（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。

（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。

[工作]110配线架正反面的连线打线问题110配线架两面都有端口一面是25 x 4 个端口, 用于连接跳线另一面是6 x 4 x 4个端口, 即每组 6 个模块, 每个模块连接 4 对双绞线, 共 4 组, 用于连接垂直干线或水平连线不知我上面说的对不对如果是对的, 那么前后的端口数就不一致了, 即 25 x 4 != 6 x 4 x 4, 这样不能一一对应了在找前后端口连通对应时应该怎么一一对应呢?还有就是110配线架是按 4对双绞线模块来算一个端口的还是象上面那样算端口的? 另外对于 110配线架来说哪一面是正面, 即放在机柜中的是哪一面朝外的?热切希望那位大大能帮忙回答一下, 非常非常的感激我正在做一个图形化的布线管理软件, 但是没有过布线的实践知识, 请大家多多帮忙啊110配线架共4排，每排25对，共100对。

用5个4对的加1个5对的可以组成1排。

明白了吗 ,打8芯时每排的最后一对是不用的相关图片如下:110配线架的正反面是对应的,每排是25对,看你是打的大对数电缆还是网线,如果是网线的话就是每排对应6根网线,最后空一对;如果打的是大对数电缆,如100对电缆,刚好打满4排.自己打一次什么都明白了.打线顺序操作步骤如下:1、先不要把模块放上去，按照片模上的颜去打，从左到右，(蓝、橙、绿、综、灰)，再根据大对线上的“色带”去打，从前打到最后。

2、把线打完之后，在把刚才的模块放上去，用力搞打，使他紧贴在配线架上。

3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。

要是大对数的话,线序是这样的:5种主色:白色、红色、黑色、黄色、紫色5种次色:兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明:10 对电话电缆色谱线序表白桔 3对—白绿 4对—白棕 5对—白灰 1对—白兰 2对—6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对电话电缆色谱线序表白桔 3对—白绿 4对—白棕 5对—白灰 1对—白兰 2对—6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰 11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰 16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对电话电缆色谱线序说明:30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了～～有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着～(注意:这25对用“白兰"色环标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰 6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰 11对—黑兰 12对—黑桔 13对—黑绿14对—黑棕 15对—黑灰 16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰 21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰 (注意:这5对有"白桔"标识缠着)21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对电话电缆色谱线序说明:50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的～～后25对是用“白桔"标识线缠着的～～(注意:这25对用“白兰"标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰 6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰 11对—黑兰 12对—黑桔 13对—黑绿14对—黑棕 15对—黑灰 16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰 21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰 (用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰 31对—红兰32对—红桔 33对—红绿 34对—红棕 35对—红灰 36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰 41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰 46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对电话电缆色谱线序表说明:100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的～～第二的25对是用“白桔"标识线缠着的～第三的25对是用“白绿"标识线缠着的～第四的25对是用“白棕"标识线缠着的～(注意:用“白兰"标识线缠着)1 对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰红桔 8对—红绿 9对—红棕 10对—红灰 6对—红兰 7对—11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰 16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰 21 对—紫兰 22对—紫桔23对—紫绿 24对—紫棕 25对—紫灰 (注意:用“白桔"标识线缠着) 26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰 31对—红兰32对—红桔 33对—红绿 34对—红棕 35对—红灰 36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰 41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰 46 对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰 (注意:用“白绿"标识线缠着)51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰 56对—红兰57对—红桔 58对—红绿 59对—红棕 60对—红灰 61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰 66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰 71 对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰 (注意:用“白棕"标识线缠着)76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰 81对—红兰82对—红桔 83对—红绿 84对—红棕 85对—红灰 86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰 91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰 96 对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明:100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的～～第二的25对是用“白桔"标识线缠着的～第三的25对是用“白绿"标识线缠着的～第四的25对是用“白棕"标识线缠着的～第五的25对是用“白灰"标识线缠着的～第六的25对是用“红兰"标识线缠着的～第七的25对是用“红桔"标识线缠着的～第八的25对是用“红绿"标识线缠着的～。

配线架端接方法详解电工之家商务合作请联系QQ：2226701662电工之家QQ群：①群：468193845②群：522898769（一）工具准备1. 线缆敷设工具穿线器2.双绞线缆端接工具（3）110打线工具3 标识工具（二）线缆整理材料准备（三）标签材料准备1线缆标签（1）普通不干胶标签。

该标签成本低，安装简便，不易长久保留。

（2）覆盖保护膜线缆标签。

该标识内容清晰，标签完全缠绕在线缆上并有一层透明的薄膜缠绕在打印内容上。

可以有效地保护打印内容，防止刮伤或腐蚀。

具有良好的防水、防油性能。

安装步骤如图5-9所示：（2）套管标签。

只能在端子连接之前使用，通过电线的开口端套在电线上。

有普通套管和热缩套管之分。

热缩套管在热缩之前可以随便更换标识，具有灵活性，经过热缩后，套管就成为能耐恶劣环境的永久标识。

安装步骤如下：2 场标签由背面为不干胶的材料制成，可贴在设备间、配线间、二级交接间、建筑物布线场的平整表面上。

3 配线架标签配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时取下来使用。

4 信息插座面板标签三、任务实施（一）敷设双绞线缆敷设双绞线缆的基本要求（1）槽道检查。

（2）文明施工。

（3）放线记录。

（一）敷设双绞线缆敷设双绞线缆的基本要求（4）线缆应有余量以适应终接、检测和变更。

对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求的应按设计要求预留长度。

（5）桥架及线槽内线缆绑扎要求。

（6）电缆转弯时弯曲半径应符合规定。

（7）电缆与其它管线距离。

(8)预埋线槽和暗管敷设线缆应符合下列规定(9)拉绳速度和拉力。

(10) 双绞线牵引。

2 敷设水平双绞线(1)暗道布线暗道布线是在浇筑混凝土时已把管道预埋好地板管道或墙体管道，管道内有牵引电缆线的钢丝或铁丝，如果没有，就用小型穿线器牵引。

安装人员只需索取管道图纸来了解布线管道系统，确定布线路由。

管道一般从配线间或走廊水平主干槽道埋到信息插座安装孔，安装人员只要将4对线电缆线固定在信息插座的拉线端，从管道的另一端将线缆牵引拉出。

5、放置光纤。将光纤放在熔接机的V型槽中，小心压上光纤压板和光纤夹具
，要根据光纤切割长度设置光纤在压板中的位置，并正确地放入防风罩中。
The
熔接步骤
INTERNET of THINGS
6、接续光纤。按下接续键后，光纤相向移动，移动过程中，产生一个短的放 电清洁光纤表面，当光纤端面之间的间隙合适后熔接机停止相向移动，设定初
The
熔接步骤
INTERNET of THINGS
4、制备光纤端面。光纤端面制作的好坏将直接影响熔接质量，所以在熔接前
必须制备合格的端面。用专用的剥线工具剥去涂覆层，再用沾用酒精的清洁麻 布或棉花在裸纤上擦试几次，使用精密光纤切割刀切割光纤，对0.25mm（外 涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只 能是16mm。
始间隙，熔接机测量，并显示切割角度。在初始间隙设定完成后，开始执行纤
芯或包层对准，然后熔接机减小间隙（最后的间隙设定），高压放电产生的电 弧将左边光纤熔到右边光纤中，最后微处理器计算损耗并将数值显示在显示器 上。如果估算的损耗值比预期的要高，可以按放电键再次放电，放电后熔接机 仍将计算损耗。
The
架上。常见的光缆有层绞式、骨架式和中 心束管式光缆，不同的光缆要采取不同的开剥方法，剥好后要将光缆固定到盘 纤架。
2、将剥开后的光纤分别穿过热缩管。不同束管、不同颜色的光纤要分开，分
别穿过热缩管。 3、打开熔接机电源，选择合适的熔接方式。要根据不同的光纤类型来选择合 适的熔接方式，而最新的光纤熔接机有自动识别光纤的功能，可自动识别各种 类型的光纤。
The
INTERNET of THINGS
双绞线配线架的端接及光纤熔接
The

二、布线操作指南-熔纤操作
1、光纤熔接时，注意进入一体化纤盘位置。 2、在一体化托盘侧面标注光缆名称及纤号。
11
光纤熔接位于 一体化托盘内
标签
二、布线操作指南-不同场景跳纤方法
1
2
3
4
12、、外外线线侧侧位 位于于上中部部，，设设1备备2 侧侧位位于于下上部部 3、外线侧位于中部，设备侧位于中部 4、外线侧位于上部，设备侧位于下部
现存型号的MODF架在设计时均配置 了侧面横列直列跳接尾纤的撘挂处， 在实际操作时请按照规范进行MODF 侧面过路撘挂，禁止按照以前的操 作习惯在过路处进行缠绕、跨档缠 绕。
17
正确的横直列跳纤存挂布放，框位清晰，撘挂处无交叉缠 绕。
正确
错误
二、布线操作指南-注意事项
需要注意的事项：
MODF架安装工程不能将其作为传统ODF架使用（现场存在横列设备侧闲置 的情况），根据设备放置位置将分支缆要采用集束尾纤一次性布放到位。
架内跳纤和跨架跳纤
机架的横列模块区安装有多层水平走线 槽，以满足多个机架并架时的走纤。
架内跳纤应使用直径为2.0mm的软光纤， 尾纤的弯曲半径应不小于40mm。
跳纤严禁使用活动连接器连接尾纤。 （一）架内跳纤 架内跳纤符合厂家提供的内部走线示意
图，跳纤必须按照MODF走线槽的流向进 行布线跳纤，在横列进行跳纤走线时必 须将尾纤沿横列下方的走线框进行布放， 确保整齐、规范。
二、布线操作指南-不同场景跳纤方法
5
6
56、、外外线线侧侧位 位于于下下部部，，设设1备备3 侧侧位位于于下上部部
二、布线操作指南-跳纤计算
集束跳纤计算
根据光设备与MODF设备侧的实际间 距（主要计算实际布线距离及集束 尾纤所需容量，需要考虑后期覆盖 及扩容需求），订做适应长度及容 量的集束跳纤，主要目的是为了杜 绝了因为布放跳纤时路由不合理或 使用长度不合理的尾纤而造成机房 跳纤杂乱无章的现象。
