(完整版)电梯机械部分原理及结构设计

电梯原理结构电梯的基本结构是：一条垂直的电梯井内，放置一个上下移动的轿箱(Cab)。

电梯井壁装有导轨，与轿箱上的导靴限制轿箱的移动。

轿箱的支撑及升降有两种方法：曳引式多条钢缆，把轿箱悬挂在电梯井顶部机房的曳引轮之上。

钢缆另一端悬挂作平衡的对重。

对重一般为轿箱加上50%负载时的重量。

当轿箱移动时，对重会向反方向移动。

曳引轮是依靠钢缆的粗糙表面及引轮上坑纹之间的摩擦力来拉动轿箱。

因此当钢缆或曳引轮用旧之后，必须适时更换以防滑溜。

电动机负责带动曳引轮转动，提供动力升起或放下轿箱。

电动机可能是交流，亦有可能是直流。

部分电动机要使用齿轮带动曳引轮，较新及较快的电梯一般会采用无齿轮带动。

部分高层曳引式电梯还有重量补偿：在轿箱及对重之下设有一条钢缆或锁链，连接到地上。

作用是补偿悬挂轿箱或对重的钢缆长度改变引起的重量变化。

曳引式电梯必定会有各种安全装置，防止轿箱因钢缆继裂、制动失灵等任何原因造成的堕落。

最低限度的安全装置包括：在机房装设的钢缆限速器，在轿箱及对重上安装安全钳。

安全钳即奥的斯当年发明的机械安全装置，当加速到某一速度时会自动钳紧导轨，把轿箱或对重刹停。

在电梯井的底部，还会装有缓冲器，作为最后的保护。

曳引式电梯一般需要在电梯顶部设置机房。

近年设计新型的曳引式电梯，采用纤维－钢缆复合缆索，可以减少所需的润滑及维修。

此外新型的电动机体积小，可以安装在井壁，免除机房设置。

液压式轿箱由底下的柱塞支撑及升降，柱塞由液压推动。

部分柱塞可作望远镜式折叠，减少地底所需要的深度。

部分柱塞不可折，安装时地下必需挖一个洞。

因为柱塞的限制，液压式电梯一般只会在两至五层高的建筑物上使用(不多于20米)。

液压式电梯的优点是机房可设置在任何位置，而且占地较少，机械亦较为简单；一般使用亦较少机会发生问题。

但是亦有耗电较多，速度低的缺点(秒速不高于1米)。

电梯原理结构分章(点击进入查看相关内容)第一章：电梯的型号与分类第二章：电梯结构原理与安全保护装置第一节：曳引系统第二节：轿厢与门系统第三节：导向系统第四节：重量平衡系统第五节：电气控制装置第六节：电梯安全保护装置第三章：继电器逻辑控制电梯系统第一节：呼叫指令的记忆与解除第二节：选层器第三节：自动定向电路第四节：最远的反向呼叫电路第五节：电梯的启动与换速电路第六节：平层停止运行电路第七节：开关门控制电路第八节：信号显示电路第九节：电梯的安全保护第四章：电力拖动系统第一节：直流电梯拖动系统第二节：交流电梯拖动系统第五章：电梯的保养与维修第一节：电梯的维保安全技术要求第二节：电梯故障的检查测量基本方法第三节：保护接地与保护接零第一章：概述随着科学技术和社会经济的发展，高层建筑已成为现代城市的标志。

电梯工作原理及结构图一、电梯工作原理电梯是一种垂直运输工具，通过电动机驱动，利用钢丝绳和配重块的组合来实现上下运动。

其工作原理主要包括电动机驱动、控制系统和安全装置。

1. 电动机驱动：电梯的运行靠电动机提供动力。

电动机通常采用交流异步电动机或直流电动机。

当电梯需要上升时，电动机启动，通过齿轮减速装置使牵引轮转动，钢丝绳卷绕在牵引轮上，从而带动电梯的升降运动。

2. 控制系统：电梯的控制系统负责控制电梯的运行和停靠。

控制系统通常由电梯主控制器、按钮和传感器组成。

乘客在电梯外部或内部按下相应楼层的按钮，主控制器接收到信号后，根据电梯当前的位置和运行状态，决定电梯的运行方向和停靠楼层。

3. 安全装置：为了保证乘客的安全，电梯还配备了多种安全装置。

其中最重要的是限速器和安全钳。

限速器通过感应电梯的运行速度，一旦超过设定值，就会触发制动装置，阻止电梯继续加速。

安全钳则是在电梯发生意外情况时，通过夹住导轨来阻止电梯的下坠。

二、电梯结构图电梯的结构图包括电梯机房、轿厢、配重块、导轨和门系统等组成部分。

1. 电梯机房：电梯机房通常位于建筑物的顶部或底部，用于安装电梯的主要部件，如电动机、控制系统和安全装置等。

机房内还设有维修通道，方便维修和保养人员进行操作。

2. 轿厢：轿厢是电梯内乘客乘坐的空间，通常由钢板焊接而成，具有足够的强度和稳定性。

轿厢内配有按钮、指示灯和报警装置等设备，方便乘客操作和紧急呼救。

3. 配重块：配重块是用于平衡电梯重量的重物，通常位于轿厢的上方。

配重块通过钢丝绳和牵引轮相连，起到平衡电梯运行时的重力作用，使电梯能够平稳运行。

4. 导轨：导轨是电梯的运行轨道，通常由钢材制成。

导轨的主要作用是引导电梯的上下运动，保证电梯的稳定性和安全性。

5. 门系统：电梯的门系统包括轿厢门和楼层门。

轿厢门用于乘客进出电梯，楼层门用于隔离电梯井道和楼层空间。

门系统配备有开关、传感器和安全装置，以确保乘客的安全。

总结：电梯工作原理是通过电动机驱动、控制系统和安全装置的配合实现的。

电梯工作原理及结构图一、引言电梯作为现代城市交通工具的重要组成部份，广泛应用于高楼大厦、商场、地铁等场所。

本文将详细介绍电梯的工作原理及结构图，以便更好地理解电梯的运行机制和构成要素。

二、工作原理1. 电梯的基本原理电梯的工作原理基于重力和电动机的相互作用。

电梯内安装有一台电动机，通过驱动机械装置来提供上升和下降的动力。

同时，电梯还配备了控制系统，能够实现楼层选择、开关门等功能。

2. 电梯的驱动系统电梯的驱动系统主要包括电动机、传动装置和导轨。

电动机是电梯的动力源，通常采用交流电动机或者直流电动机。

传动装置将电动机的转动力传递给电梯的悬挂装置，常见的传动方式有钢丝绳和液压系统。

导轨则起到引导电梯运行的作用。

3. 电梯的控制系统电梯的控制系统包括电梯控制器和按钮面板。

电梯控制器根据乘客的楼层选择和电梯的运行状态，控制电梯的运行和停靠。

按钮面板则提供给乘客选择楼层、开关门等操作。

4. 电梯的安全系统为了保障乘客的安全，电梯还配备了多种安全系统。

例如，超载保护装置能够检测电梯内的载荷是否超过额定分量，防止电梯超载运行。

紧急制动系统能够在紧急情况下迅速住手电梯运行，确保乘客的安全。

三、结构图以下是电梯的结构图，详细标注了电梯的各个组成部份和其相互关系。

（结构图见附件）1. 电动机：电梯的动力源，通过驱动机械装置提供上升和下降的动力。

2. 传动装置：将电动机的转动力传递给电梯的悬挂装置，通常采用钢丝绳或者液压系统。

3. 导轨：起到引导电梯运行的作用，确保电梯的平稳运行。

4. 电梯井道：电梯的运行空间，包括电梯轿厢和配重装置。

5. 轿厢：乘客乘坐的空间，内部配有按钮面板和指示灯。

6. 配重装置：平衡电梯的分量，确保电梯的平稳运行。

7. 门系统：包括轿厢门和楼层门，能够实现开关门的功能。

8. 控制系统：包括电梯控制器和按钮面板，用于控制电梯的运行和停靠。

9. 安全系统：包括超载保护装置和紧急制动系统，保障乘客的安全。

电梯工作原理及结构图一、引言电梯作为现代城市中不可或缺的交通工具之一，其工作原理和结构图对于我们了解和使用电梯具有重要意义。

本文将详细介绍电梯的工作原理和结构图，以帮助读者更好地理解电梯的运行机制。

二、电梯工作原理1. 电梯驱动系统电梯的驱动系统主要由电机、减速器和传动装置组成。

电机通过提供动力，将电梯的升降运动转化为机械能。

减速器则起到减速和传递动力的作用，使电梯能够平稳运行。

传动装置将电机的转动力矩传递给电梯的导轨系统。

2. 电梯导轨系统电梯导轨系统由导轨、导轨架和导向装置组成。

导轨起到支撑电梯运行的作用，使电梯能够沿垂直方向运动。

导轨架则负责将导轨固定在电梯井道内。

导向装置则确保电梯在运行过程中保持垂直运动，避免侧向晃动。

3. 电梯平衡系统电梯平衡系统主要由平衡重、平衡绳和平衡轮组成。

平衡重通过与电梯的重量相平衡，减轻电机的负荷，提高电梯的运行效率。

平衡绳将平衡重与电梯连接起来，平衡轮则起到引导平衡绳的作用。

4. 电梯控制系统电梯控制系统主要由控制器、按钮和传感器组成。

控制器通过接收乘客的指令和传感器的信号，控制电梯的运行。

按钮则用于乘客选择所需楼层。

传感器则用于检测电梯的位置和负载情况，以确保电梯的安全运行。

三、电梯结构图1. 电梯井道电梯井道是电梯运行的空间，通常由混凝土或钢结构构成。

井道内设有导轨、导轨架和安全门，以确保电梯的安全运行。

2. 电梯轿厢电梯轿厢是乘客乘坐的空间，通常由钢结构构成。

轿厢内设有按钮、指示灯和报警器，以方便乘客操作和提供安全保障。

3. 电梯门系统电梯门系统主要由门套、门扇和门机构组成。

门套用于固定门扇，门扇则用于乘客进出轿厢。

门机构则控制门的开关和运行。

4. 电梯安全系统电梯安全系统主要由限速器、安全钳和缓冲器组成。

限速器用于监测电梯的运行速度，当速度超过设定值时，限速器将触发制动装置，以确保电梯的安全停止。

安全钳则用于固定电梯轿厢，以防止意外坠落。

缓冲器则用于减缓电梯的冲击力，保护乘客的安全。

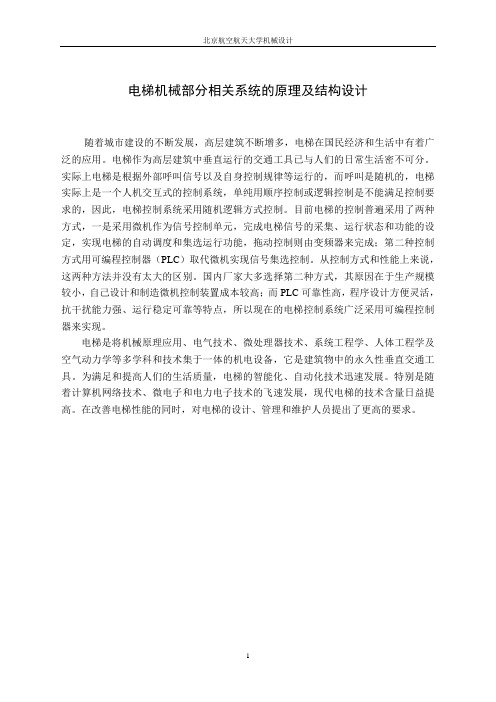

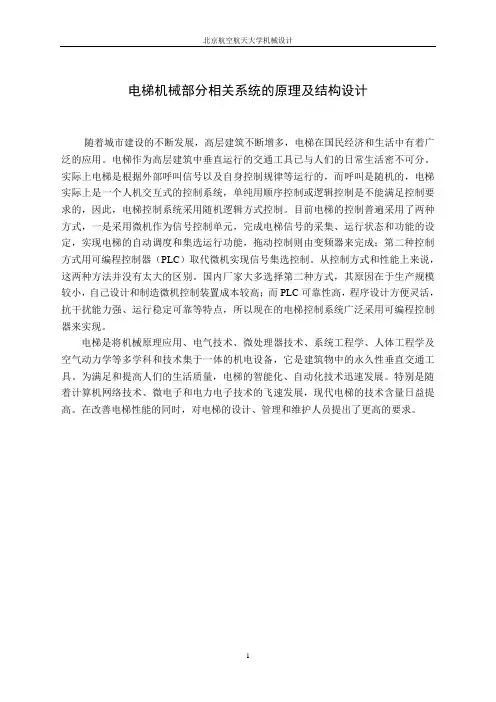

电梯机械部分相关系统的原理及结构设计随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。

电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。

实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。

目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。

从控制方式和性能上来说，这两种方法并没有太大的区别。

国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；而PLC可靠性高，程序设计方便灵活，抗干扰能力强、运行稳定可靠等特点，所以现在的电梯控制系统广泛采用可编程控制器来实现。

电梯是将机械原理应用、电气技术、微处理器技术、系统工程学、人体工程学及空气动力学等多学科和技术集于一体的机电设备，它是建筑物中的永久性垂直交通工具。

为满足和提高人们的生活质量，电梯的智能化、自动化技术迅速发展。

特别是随着计算机网络技术、微电子和电力电子技术的飞速发展，现代电梯的技术含量日益提高。

在改善电梯性能的同时，对电梯的设计、管理和维护人员提出了更高的要求。

第二章电梯的结构2.1 电梯的基本结构电梯是机与电紧密结合的复杂产品，是垂直交通运输工具中使用最普遍的一种电梯，其基本组成包括机械部份和电气部份，结构包括四大空间（机房部分、井道和底坑部分、围壁部分和层站部分）和八大系统（曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统）组成。

电梯基本结构如图2—1所示：1-减速箱；2-曳引轮；3-曳引机底座；4-导向轮；5-限速器；6-机座；7-导轨支架；8-曳引钢丝绳；9-开关碰铁；10-紧急终端开关；11-导靴；12-轿架；13-轿门；14-安全钳；15-导轨；16-绳头组合；17-对重，18-补偿链；19-补偿链导轮；20-张紧装置；21-缓冲器；22-底坑；23-层门；24-呼梯盒；25-层楼指示灯；26-随行电缆；27-轿壁；28-轿内操纵箱；29-开门机；30-井道传感器；31-电源开关；32-控制柜；33-曳引电机；电梯的基本结构剖视图34-制动器图2-12.1.1 机房部分机房用来安装曳引机、电控屏、限速器等。

电梯构造与原理
电梯是一种用于垂直运输人和物的设备。

它由许多部分组成，包括电动机、滑轮系统、钢缆、控制系统和安全装置。

其基本原理是利用电动机带动滑轮系统和钢缆运动，从而提供垂直运输功能。

电梯的主要构造由一个电动机和一组滑轮组成。

电动机通过电源提供动力，将其转换成机械能。

滑轮由一个轴承支撑，使其能够自由旋转，并支撑电梯中的钢缆。

钢缆是电梯的核心部件之一，它由高强度的钢丝组成，能够承受大量的重量和拉力。

钢缆通过滑轮系统将电梯与电动机连接起来，并传递力量和运动。

滑轮系统通常由多个滑轮组成，每个滑轮都有一个独立的轴承支撑。

这些滑轮被安装在电梯井内的导轨上，确保电梯垂直运动，并使滑轮能够顺畅地转动。

控制系统是电梯的关键部分，它通过接收来自外部按钮和传感器的信号，对电梯进行控制。

控制系统会根据乘客所需的楼层，自动打开和关闭电梯门，并相应地控制电梯的上下运动。

为了确保乘客的安全，电梯还配备了各种安全装置。

例如，安全钳能够紧急制动电梯，以防止失控并保护乘客的生命安全。

另外，还有上限和下限开关，可控制电梯的运行范围，以防止超出设计限制。

总之，电梯构造和原理复杂而精密，由多个部件协同工作实现垂直运输功能。

通过电动机、滑轮系统、钢缆、控制系统和安全装置的协调运动，电梯能够高效、安全地运输乘客和物品。

电梯工作原理及结构图一、电梯工作原理电梯是一种垂直运输工具，通过电动机驱动，利用钢丝绳和导轨系统实现上下运动。

其工作原理主要包括以下几个方面：1.1 电动机驱动原理电梯的运行依赖于电动机的驱动。

电梯电动机通常采用交流异步电动机，通过电源供电，将电能转化为机械能，从而驱动电梯的运行。

电动机通过传动装置将转动的动力传递给电梯的牵引系统，使其上下运动。

1.2 牵引系统原理牵引系统是电梯的核心部件，主要由电动机、减速器、钢丝绳和导轨组成。

电动机通过减速器将高速旋转的电动机转速降低，并通过钢丝绳连接到电梯的吊舱上。

当电动机运行时，通过钢丝绳的卷绕和放出，使电梯上升或下降。

1.3 控制系统原理电梯的控制系统主要包括电梯控制器、按钮和传感器。

通过按钮输入乘客的目的楼层，控制器根据输入信号控制电梯的运行。

传感器用于检测电梯的位置、速度和负载等信息，并将其反馈给控制器，以确保电梯的安全运行。

二、电梯结构图电梯的结构图主要包括电梯井道、电梯吊舱和控制系统等部分。

以下是一个简化的电梯结构图示例：2.1 电梯井道电梯井道是电梯的安装空间，通常由混凝土墙体构成。

井道内设有导轨系统，用于支撑和引导电梯的运行。

井道顶部设有天花板，底部设有地板，以确保电梯的安全运行。

2.2 电梯吊舱电梯吊舱是乘客乘坐的空间，通常由钢板和玻璃构成。

吊舱内设有按钮、指示灯和安全装置等设备，以方便乘客操作和提供安全保障。

吊舱底部设有悬挂装置，用于连接钢丝绳和吊舱。

2.3 导轨系统导轨系统是电梯的重要组成部分，通常由导轨和导轨支架构成。

导轨用于引导电梯的上下运动，导轨支架用于支撑导轨。

导轨系统通常安装在电梯井道内的墙壁上，以确保电梯的稳定和安全运行。

2.4 控制系统控制系统是电梯的核心部分，主要由电梯控制器、按钮和传感器等设备组成。

控制器负责接收和处理乘客输入的指令，控制电梯的运行。

按钮用于乘客选择目的楼层，传感器用于监测电梯的状态和环境，以确保电梯的安全性。

电梯工作原理及结构图引言概述：电梯作为现代城市交通的重要组成部份，已经成为人们生活中不可或者缺的一部份。

本文将详细介绍电梯的工作原理及结构图，以匡助读者更好地理解电梯的运行机制。

正文内容：一、电梯的工作原理1.1 电梯驱动系统- 电梯的驱动系统主要由电动机、减速器和传动机构组成。

- 电动机通过电力驱动，将动力传递给减速器。

- 减速器通过减速作用，将电动机的高速旋转转换为电梯所需的低速运动。

1.2 电梯控制系统- 电梯控制系统主要由控制器、按钮和传感器组成。

- 乘客通过按钮选择所需楼层，控制器根据按钮信号控制电梯的运行。

- 传感器用于检测电梯的位置和乘客的进出情况，以确保电梯的安全运行。

1.3 电梯安全系统- 电梯安全系统包括紧急制动装置、过载保护装置和安全门等。

- 紧急制动装置在发生紧急情况时，能够迅速住手电梯的运动。

- 过载保护装置能够检测电梯的载荷情况，当超过额定载荷时，会触发保护装置住手电梯的运行。

- 安全门能够保护乘客的安全，防止意外事故的发生。

二、电梯的结构图2.1 电梯井道- 电梯井道是电梯运行的垂直通道，通常由钢结构构成。

- 井道内部设有导轨，电梯通过导轨垂直运行。

2.2 电梯轿厢- 电梯轿厢是乘客乘坐的部份，通常由钢板制成。

- 轿厢内部设有按钮、指示灯和报警器等设备，以方便乘客操作和提供安全保障。

2.3 电梯门- 电梯门分为轿厢门和层门两部份。

- 轿厢门用于乘客进出轿厢，层门用于隔离电梯井道和楼层空间。

2.4 电梯驱动装置- 电梯驱动装置主要由电动机和减速器组成。

- 电动机提供动力，减速器将电动机的高速旋转转换为电梯所需的低速运动。

2.5 电梯控制装置- 电梯控制装置包括控制器、按钮和传感器等设备。

- 控制器根据按钮信号控制电梯的运行，传感器用于检测电梯的位置和乘客的进出情况。

总结：综上所述，电梯的工作原理是通过驱动系统、控制系统和安全系统的协调配合，实现电梯的运行和乘客的安全。

电梯机械部分系统结构设计概述电梯是现代社会中必不可少的交通工具，电梯的安全运行需要各种机械部分系统的支持。

在电梯的机械系统中，电梯支架（依托系统）、电梯缓冲器、电梯驱动系统（包括电机和传动系统）和电梯导轨系统是最重要的系统部分，其质量直接影响到电梯的安全和使用寿命。

下面，我们将对这些系统进行详细的介绍。

1. 电梯支架（依托系统）电梯支架是电梯系统的基础，支撑着整个电梯的运行。

它包括电梯井壁、轿厢固定架、各种支撑杆、电缆、传动链等。

电梯支架的设计需要考虑电梯的承重能力、稳定性、抗震性等因素。

因此，在设计电梯支架时需要注意以下几点：1）根据电梯的规格和要求选择合适的构件和材料。

2）考虑地震、风力等自然因素对电梯造成的影响，选择合适的抗震措施。

3）根据电梯的使用环境，设计合适的水、电、气体等管线的安装位置。

2. 电梯缓冲器电梯缓冲器是电梯系统中最重要的安全部件，其作用是在电梯的上下运行过程中，起到减速和防止撞击的作用。

电梯缓冲器主要由缓冲杆、缓冲体、缓冲片、节流阀等组成。

在设计电梯缓冲器时，需要考虑以下几点：1）根据电梯的负载和运行速度等参数，选择合适的缓冲器规格。

2）确定缓冲器的缓冲行程和缓冲比例，保证电梯运行时的稳定性和安全性。

3）设计合适的缓冲体结构和节流阀调整参数，保证缓冲器在缓冲时的效果。

3. 电梯驱动系统电梯驱动系统是电梯运行的核心部件，包括电机、减速器、制动器、传动链条等。

电梯驱动系统的设计需要考虑电梯的规格、负载、速度、制动方式等因素。

在设计电梯驱动系统时，需要注意以下几点：1）根据电梯的规格和负载选择合适的电机功率和转速。

2）设计合适的减速器结构和传动比例，保证电梯的运行平稳。

3）设计合适的制动器结构和制动力大小，保证电梯在紧急情况下能够停车。

4）设计合适的传动链条结构和轴承选型，保证电梯的传动效率和使用寿命。

4. 电梯导轨系统电梯导轨系统是电梯系统中起支撑和导向作用的部件，对电梯的运行稳定性和安全性有很大的影响。
