高级制图员cad试卷1试卷

cad高级工试题及答案CAD高级工试题及答案一、选择题（每题2分，共10分）1. CAD软件中，用于创建直线的命令是（）。

A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在CAD中，如何快速选择所有对象？A. 使用鼠标框选B. 使用鼠标右键C. 使用鼠标左键D. 使用键盘快捷键答案：A3. 下列哪个选项不是CAD图层属性设置的内容？A. 颜色B. 线型C. 线宽D. 填充答案：D4. CAD中，用于创建圆的命令是（）。

A. CIRCLEB. ELLIPSEC. SPLINED. POLYLINE答案：A5. 在CAD中，如何复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用MIRROR命令答案：A二、填空题（每题2分，共10分）1. CAD中，使用____命令可以创建矩形。

答案：RECTANGLE2. 要改变CAD中对象的颜色，可以使用____属性。

答案：COLOR3. 在CAD中，使用____命令可以绘制多线段。

答案：POLYLINE4. 要将CAD图纸保存为PDF格式，可以使用____命令。

答案：PLOT5. CAD中，使用____命令可以创建圆弧。

答案：ARC三、简答题（每题5分，共20分）1. 请简述CAD中块（Block）的概念及其作用。

答案：块（Block）是CAD中的一种功能，允许用户将一组对象定义为一个块，这样用户可以像使用单个对象一样使用整个块。

块的作用包括提高绘图效率、便于修改和重复使用。

2. 描述CAD中如何使用“缩放”命令。

答案：在CAD中，使用“缩放”命令可以通过输入ZOOM命令后，根据提示选择适当的缩放方式，如“全部”（A）或“窗口”（W），来调整视图的大小。

3. 解释CAD中“图层”的概念及其重要性。

答案：图层是CAD中用于组织和管理图形对象的一种方式。

每个图层可以具有不同的属性，如颜色、线型和线宽。

AutoCAD高级绘图员职业鉴定试题解答第一单元图形的绘制与编辑1.1第1题建立新文件，完成以下操作。

1．绘制图形：绘制外接圆半径为50 的正三角形。

使用捕捉中点的方法在其内部绘制另外两个相互内接的三角形，如图1-01A 所示，绘制大三角形的三条中线。

2．复制图形：使用复制命令向其下方复制一个已经绘制的图形，使用阵列命令阵列复制图形。

3．编辑图形：绘制圆形，并使用修剪命令修剪图形，完成作图，如图1- 01B 所示。

将完成的图形以Tcad1-1.dwg 为文件名存入考生自己的子目录。

11.2第2题建立新文件，完成以下操作。

1．绘制图形：绘制两个正三角形，第一个正三角形的中心点设置为（190 , 160 )，外接圆半径分别为100。

另一个正三角形的中心点为第一个三角形的任意一个角点，其外接圆半径为70，如图1-02A 所示。

2．复制图形：将大三角形向其外侧偏移复制，将小三角形向其内侧偏移复制，其偏移距离适当即可，使用复制命令复制两小三角形。

3．编辑图形：使用修剪命令将图形中多余的部分修剪掉，如图1-02B所示。

再使用图案填充命令填充图形。

调整图形的线宽（线宽为0.30 毫米），如图1- 02C 所示。

将完成的图形以T cadl-2.dwg 为文件名存入考生自己的子目录。

1.3第3题建立新文件，完成以下操作。

1．绘制图形：绘制6 个半径分别为120、110、90、80、70、40 的同心圆。

绘制一条一端点为圆心，另一端点在大圆上的垂线，并以该直线与半径为80 的圆的交点为圆心绘制一个半径为5 的小圆，如图1-03A 所示。

2．复制图形：使用阵列命令阵列复制垂线，数量为20。

绘制直线a，并使用阵列命令阵列复制该直线，如图1-03B 所示。

阵列复制小圆。

3．编辑图形：将半径分别为120、110、80 的圆删除掉。

使用修剪命令修剪图形中多余的部分。

使用图案填充命令填充图形完成作图，如图1-03C 所示。

将完成的图形以T cad1-3.dwg 为文件名存入考生自己的子目录。

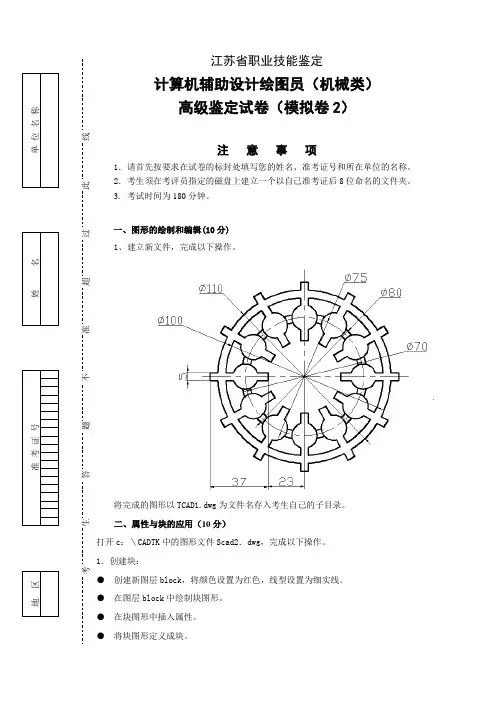

江苏省职业技能鉴定计算机辅助设计绘图员（机械类） 高级鉴定试卷（模拟卷2） 注 意 事 项 1．请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

2．考生须在考评员指定的磁盘上建立一个以自己准考证后8位命名的文件夹。

3. 考试时间为180分钟。

一、图形的绘制和编辑(10分) 1、建立新文件，完成以下操作。

将完成的图形以TCAD1.dwg 为文件名存入考生自己的子目录。

二、属性与块的应用（10分） 打开c ：＼CADTK 中的图形文件Scad2．dwg ，完成以下操作。

1．创建块： ● 创建新图层block ，将颜色设置为红色，线型设置为细实线。

● 在图层block 中绘制块图形。

● 在块图形中插入属性。

● 将块图形定义成块。

考 生 答 题 不 准 超 过 此 线2．插入块：参照图2a所示，在指定位置插入块。

完成后将图形存入考生自己的目录，命名为TCAD2．dwg。

图2a三、平面精确绘制图形与尺寸标注（15分）按图形尺寸精确绘图，如图3a所示，绘图方法和图形编辑方法不限，未明确线宽，线宽为0，按本题图示标注图形。

建立新文件，完成以下操作。

1．设置绘图环境：建立合适的图限及栅格，创建如下图层。

● 图层L1，线型为Center，颜色为红色，轴线绘制在该层上。

● 标注层DIM，颜色为紫色，线型为细实线，标注绘制在该层上。

● 其他图形均创建在默认的图层0上。

2．精确绘图：根据试题中的尺寸，利用绘图和修改命令精确绘图。

3．尺寸标注：创建合适的标注样式，标注图形。

图3a完成后将图形存入考生自己的文件夹，命名为TCAD3.dwg。

四、三维绘图和尺寸标注（25分）建立新文件，完成以下操作。

1、设置绘图环境：建立合适的图限及栅格，创建“标注”图层，将其颜色设置位兰色，线形位细直线，标注应绘制在该层上。

2、绘制图形：根据试题注释的尺寸精确绘图，绘制方法和图形的编辑方法不限。

3、尺寸标注：创建合适的标注样式，在“标注”图层标注图形，如图4a所示。

AutoCAD高级制图员试题制图员（机械）高级理论知识试卷一．单项选择（第1~第160题。
