机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷()
机电、机械类用
中级制图员《计算机绘图》测试试卷(
机电、机械类用
中级制图员《计算机绘图》测试试卷（）

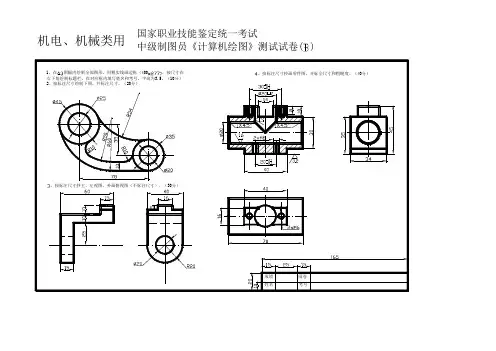

2.2.5 国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷E
机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷（E）
2.2.6 国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷F
机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷（F）
机电、机械类用国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷（）
机电、机械类用
高级制图员《计算机绘图》测试试卷（）
机电、机械类用
高级制图员《计算机绘图》测试试卷（）
机电、机械类用国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷（）
机电、机械类用国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷（）
机电、机械类用国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷（）。
试卷编码： 10GL11000000-30102060030001 第 1 页 共 6 页职业技能鉴定国家题库制图员(机械)高级理论知识试卷注 意 事 项1、本试卷依据2001年颁布的《制图员(机械)》国家职业标准命制， 考试时间：120分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3、请仔细阅读答题要求，在规定位置填写答案。
一、单项选择题(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
)1．在计算机绘图时，用户可将标准件、电气元件的图形及液压气动符号等固定的或参数化的图形制作成图库，( )。
A 、供企业执行B 、供标准局备案C 、供绘图时调用D 、供设计部门参考 2．目前，在( )中仍采用GB4457.4-84中规定的8种线型。
A 、机械图样B 、所有图样C 、技术制图D 、建筑制图 3．三个轴的轴向简化系数为1的是( )。
A 、正轴测投影B 、正等轴测投影C 、斜轴测投影D 、斜二轴测投影 4．换面法中求一般位置直线对Ｖ面倾角时，新投影轴应平行于直线的( )投影。
A 、Ｗ面B 、 Ｈ１面C 、Ｖ面D 、Ｈ面5．装配图中当图形上孔的直径或薄片的厚度较小( )，以及间隙、斜度和锥度较小时，允许将该部分不按原来比例夸大画出。
A 、（≤1mm ） B 、（≤1.5mm ） C 、（≤2mm ） D 、（≤2.5mm ） 6．新投影轴垂直于一般位置平面内的一条水平线时，可以求该平面对( )的倾角。
A 、正平面B 、水平面C 、侧平面D 、倾斜面 7．在轴测剖视图中，有一种作图法是，先画剖面形状，( )。
A 、再画内外结构形状 B 、再画虚线 C 、再画外形 D 、再画内部结构8．常见的( )传动形式有用于两平行轴之间传动的圆柱齿轮、用于两相交轴之间传动的圆锥齿轮用于两交错轴之间传动的蜗杆蜗轮三种。
A 、齿轮B 、涡轮C 、滑轮D 、皮带轮 9．轴线正交且直径相等的两个圆孔相交，其交线的形状为空间曲线，该曲线应弯向( )。
高级制图员考试试题一、单项选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. SPLINE2. GIS（地理信息系统）的核心功能不包括以下哪项？A. 数据采集B. 数据分析C. 数据存储D. 数据娱乐3. 下列哪个软件不是专业的地图制作软件？A. ArcGISB. QGISC. Adobe PhotoshopD. MapInfo4. 在地图学中，比例尺的正确表述是地图上的距离与实际地理空间距离的比率，这个比率应该是：A. 任意的B. 固定的C. 可变的D. 不相关的5. 以下哪个不是地图投影的目的？A. 保持面积的真实性B. 保持形状的真实性C. 保持距离的真实性D. 增加地图的装饰性6. 在地图上表示等高线时，相邻等高线之间的高度差被称为：A. 等高距B. 坡度C. 地形D. 起伏度7. 在地图制图过程中，以下哪个步骤是不必要的？A. 数据预处理B. 地图设计C. 地图绘制D. 数据销毁8. 地图上的方向通常以哪个方向作为基准？A. 北B. 南C. 东D. 西9. 在地图制图中，哪种颜色通常用来表示水体？A. 蓝色B. 绿色C. 红色D. 黄色10. 下列哪种方法不适用于地图上的数据可视化？A. 点状符号B. 线状符号C. 面状符号D. 文字描述二、多项选择题（每题3分，共15分）11. 在GIS中，空间数据的表达方式包括哪些？A. 矢量数据B. 栅格数据C. 表格数据D. 文本数据12. 以下哪些因素会影响地图的精度？A. 制图比例尺B. 数据来源C. 制图者的技术水平D. 地图的尺寸13. 在地图上表示地理信息时，可以使用哪些方法？A. 符号B. 文字注记C. 颜色D. 图例14. 以下哪些是地图投影可能产生的误差？A. 面积误差B. 形状误差C. 方向误差D. 距离误差15. 在地图制图中，以下哪些属于地图的构成要素？A. 比例尺B. 图例C. 标题D. 装饰性图案三、判断题（每题1分，共10分）16. 所有地图投影都会产生一定的误差。
职业技能鉴定国家题库 制图员高级理论知识试卷 注 意 事 项 1、本试卷依据2001年颁布的《制图员》国家职业标准命制， 考试时间：120分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3、请仔细阅读答题要求，在规定位置填写答案。
一、单项选择题(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
) 1．装配图中当剖切平面通过某些为标准产品的部件或该部件已由其他图形表示清楚时，可按( D )绘制。
A 、全剖 B 、半剖 C 、局剖 D 、不剖 2．标准直齿圆柱齿轮的( D )等于齿数Z 减2.5的差再乘以模数m 。
A 、全齿圆直径d a B 、分度圆直径d C 、齿顶圆直径d a D 、齿根圆直径d f 3．用先画断面形状再画投影法画组合体的正等轴测( D )，可先在轴测轴上分别画出两个方向的断面 A 、投影图 B 、三视图 C 、轴测图 D 、剖视图 4．常用的( B )有压缩弹簧、拉伸弹簧、扭转弹簧和平面蜗卷弹簧。
A 、拉簧 B 、弹簧 C 、簧片 D 、簧板 5．零件图中不需要( C )。
A 、表达零件的内外结构 B 、注明零件上重要尺寸的尺寸公差 C 、表示零件在机器中的作用 D 、指出零件所用的材料 6．轴测剖视图是假想用两个互相垂直的剖切平面将物体剖开然后画( )。
A 、剖视图 B 、三视图 C 、轴测图 D 、轴测剖视图 7．四心圆法画椭圆的方法之一，确定了一对共轭直径大小后，再确定( )个圆心画近似椭圆。
A 、1 B 、2 C 、3 D 、4 8．机件向( )基本投影面的平面投射所得的视图称斜视图。
A 、平行于B 、垂直于C 、不平行于D 、倾斜于9．徒手绘图所使用的圆锥形铅芯画中心线和尺寸线时，应磨得( )，画可见轮廓线时应考 生 答 题 不 准超过 此线磨得较钝。
A、较粗B、较短C、较尖D、较钝10．两形体的表面相交时，连接处()分界线。
高级制图员考试试题一、选择题1. 制图过程中，为了保证图纸的规范性和准确性，应该使用的制图工具是：A. 钢尺和铅笔B. 尺套和圆规C. 量具和划线板D. 三脚架和放大镜2. 下列哪项属于Isometric视图的特点？A. 三个主轴长度相等B. X、Y、Z三个轴间夹角均为90度C. 透视投影视图D. 物体的长宽比例为1:23. 制图时，关于投影的基本规律是：A. 平行于投影平面的物体视图将消失B. 离投影平面越远的物体投影越小C. 投影面越大，物体的投影也越大D. 物体的形体越加复杂，投影面积越小4. 制图中，下列哪个比例意味着实物的尺寸缩小到绘图数值的1/n （n为整数）倍？A. 1:100B. 1:50C. 1:20D. 1:105. 在AutoCAD软件中，通过以下哪个工具可以将图纸内容进行复制和粘贴？A. 存储命令B. 剪切命令C. 复制命令D. 移动命令6. 制图的尺度选择要根据图纸的实际用途和尺寸情况来确定，下列哪种情况最适合选择比例尺较大的尺寸？A. 建筑施工图B. 地形图C. 道路交通图D. 模具图二、填空题1. 在下列比例中，表示所有尺寸缩小到实物的1/5倍的是________。
2. 视角与仰角的关系是________。
3. 二维制图软件常用的文件格式是________。
4. 制图时，应遵循的标准是________。
5. 缩放操作是制图中常用的操作之一，可以通过________命令来完成。
三、简答题1. 请简述制图中常见的投影方式有哪些，并描述它们的特点和应用场景。
2. AutoCAD软件中的图层管理是制图中非常重要的一项功能，请简要说明图层管理的作用和使用方法。
3. 制图中的尺寸标注是什么？它的作用是什么？请说明尺寸标注的常用方法和注意事项。
四、综合题某公司的土地面积为5000平方米，需要绘制一份地块平面图，该地块的形状为长方形，长与宽的比例为4:3。
请使用AutoCAD软件完成以下任务：1. 绘制地块的平面图，并确保比例准确。

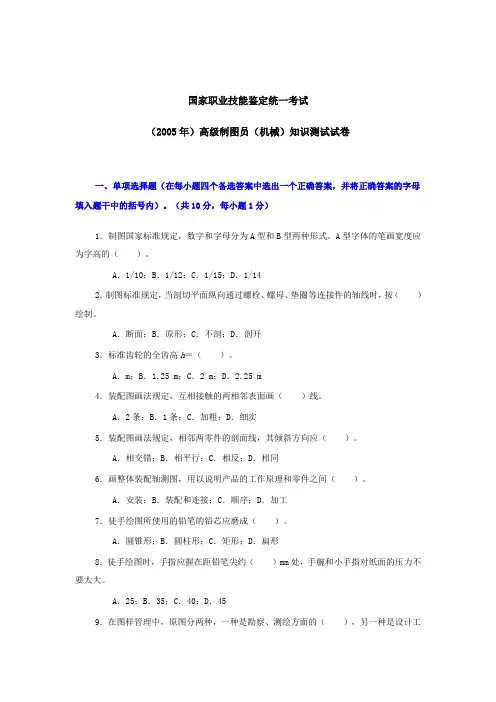

国家职业技能鉴定统一考试（2005年）高级制图员（机械）知识测试试卷一、单项选择题（在每小题四个备选答案中选出一个正确答案，并将正确答案的字母填入题干中的括号内）。
（共10分，每小题1分）1．制图国家标准规定，数字和字母分为A型和B型两种形式。
A型字体的笔画宽度应为字高的（）。
A．1/10；B．1/12；C．1/15；D．1/142．制图标准规定，当剖切平面纵向通过螺栓、螺母、垫圈等连接件的轴线时，按（）绘制。
A．断面；B．原形；C．不剖；D．剖开3．标准齿轮的全齿高h＝（）。
A．m；B．1.25 m；C．2 m；D．2.25 m4．装配图画法规定，互相接触的两相邻表面画（）线。
A．2条；B．1条；C．加粗；D．细实5．装配图画法规定，相邻两零件的剖面线，其倾斜方向应（）。
A．相交错；B．相平行；C．相反；D．相同6．画整体装配轴测图，用以说明产品的工作原理和零件之间（）。
A．安装；B．装配和连接；C．顺序；D．加工7．徒手绘图所使用的铅笔的铅芯应磨成（）。
A．圆锥形；B．圆柱形；C．矩形；D．扁形8．徒手绘图时，手指应握在距铅笔尖约（）mm处，手腕和小手指对纸面的压力不要太大。
A．25；B．35；C．40；D．459．在图样管理中，原图分两种，一种是勘察、测绘方面的（），另一种是设计工作中的铅笔图。
A．复印图；B．效果图；C．蓝图；D．硬版图10．将产品代号按照隶属关系划分为产品代号、部件代号、分部件代号和（）代号。
A．零件；B．尺寸；C．装配；D．标准件二、画出A—A半剖视图。
（14分）三、补画左视图。
（12分）四、补画视图中所缺图线。
（12分）五、根据组合体的主、俯两个视图，画出其正等轴测图。
（12分）六、读“齿轮油泵”装配图。
（40分）1．填空（每空1分，共10分）（1）主视图中采用的是剖视图，俯视图采用的是剖视图，A—A是剖切方法。
（2）5号件与1号件采用的连接。
（3）φ16P7/h6的含义是：φ16，P表示，h表示，7表示，该配合尺寸属于制的配合。
职业技能鉴定国家题库 制图员高级理论知识试卷注 意 事 项 1、考试时间：120分钟。
2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
) 1. ( )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
A 、道德 B 、宪法 C 、各种规章纪律 D 、人生观 2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。
A 、职工和家庭 B 、社会失业率 C 、各行业集团与社会 D 、工作和学习 3. 社会上有多少种( )，就存在多少种职业道德。
A 、社会分工 B 、人才分类 C 、职业 D 、企业分类 4. ( )是制图员自我完善的必要条件。
A 、行为规范 B 、工作再深造 C 、职业道德 D 、就业培训 5. ( )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A 、基本素质 B 、讲究公德 C 、职业道德 D 、个人信誉 6. 制图国家标准规定，图纸幅面尺寸是由基本幅面尺寸的短边成( )数倍增加后得出的。
A 、偶 B 、奇 C 、小 D 、整 7. 某图纸上字体的宽度为5/2mm ，则该图纸是选用的( )号字体。
A 、3B 、5C 、7D 、9 8. 在机械图样中，粗线与细线的宽度比大约为( )。
A 、4：1 B 、3：1 C 、2：1 D 、1：1 9. 目前，在( )中仍采用GB4457.4-84中规定的8种线型。
A 、机械图样 B 、所有图样 C 、技术制图 D 、建筑制图 10. 图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。

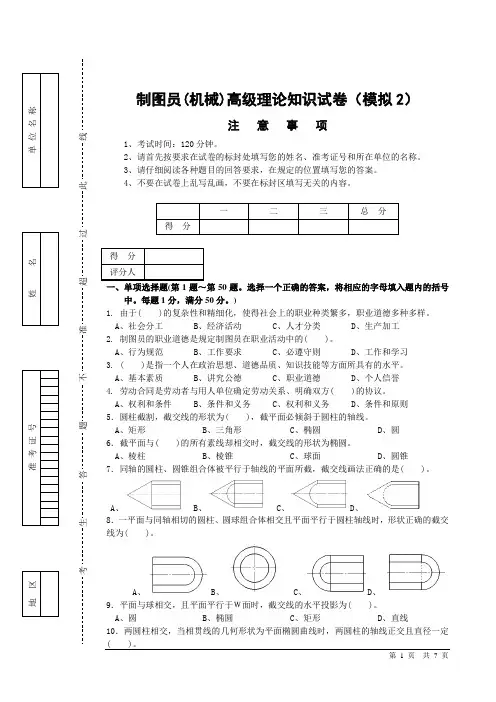

制图员(机械)高级理论知识试卷（模拟2） 注 意 事 项 1、考试时间：120分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一 二 三 总 分 得 分 得 分 评分人 一、单项选择题(第1题～第50题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题1分，满分50分。
) 1. 由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。
A 、社会分工 B 、经济活动 C 、人才分类 D 、生产加工 2. 制图员的职业道德是规定制图员在职业活动中的( )。
A 、行为规范 B 、工作要求 C 、必遵守则 D 、工作和学习 3. ( )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A 、基本素质 B 、讲究公德 C 、职业道德 D 、个人信誉 4. 劳动合同是劳动者与用人单位确定劳动关系、明确双方( )的协议。
A 、权利和条件 B 、条件和义务 C 、权利和义务 D 、条件和原则 5．圆柱截割，截交线的形状为( )，截平面必倾斜于圆柱的轴线。
A 、矩形 B 、三角形 C 、椭圆 D 、圆 6．截平面与( )的所有素线却相交时，截交线的形状为椭圆。
A 、棱柱 B 、棱锥 C 、球面 D 、圆锥 7．同轴的圆柱、圆锥组合体被平行于轴线的平面所截，截交线画法正确的是( )。
A 、 B 、 C 、D 、 8．一平面与同轴相切的圆柱、圆球组合体相交且平面平行于圆柱轴线时，形状正确的截交线为( )。
A 、 B 、 C 、D 、 9．平面与球相交，且平面平行于Ｗ面时，截交线的水平投影为( )。
A 、圆B 、椭圆C 、矩形D 、直线10．两圆柱相交，当相贯线的几何形状为平面椭圆曲线时，两圆柱的轴线正交且直径一定( )。
考 生 答 题 不 准 超 过 此 线 地区姓名单位名称准考证号A、不等B、相等C、向大变化D、向小变化11．当圆锥与圆球相贯且圆锥轴线( )时，相贯线的几何形状为圆。

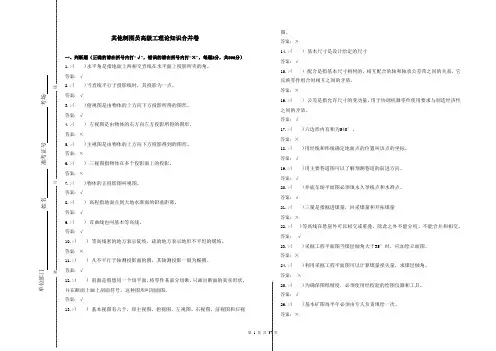

其他制图员高级工理论知识合并卷“√”，错误的请在括号内打“×”，每题2分，共306分） ( )水平角是指地面上两相交直线在水平面上投影所夹的角。
√2.>( )当直线平行于投影线时，其投影为一点。
√( )俯视图是由物体的上方向下方投影所得的图形。
√( ) 左视图是由物体的右方向左方投影所得的图形。
×( )主视图是由物体的上方向下方投影得到的图形。
×( ) 三视图指物体在多个投影面上的投影。
×( )物体的正投影图叫视图。
√( ) 高程指地面点到大地水准面的铅垂距离。
√( ) 首曲线也叫基本等高线。
√( ) 等高线密的地方表示陡坡，疏的地方表示地形不平坦的缓坡。
×( ) 凡不平行于轴测投影面的圆，其轴测投影一般为椭圆。
√( ) 剖面是假想用一个切平面，将零件某部分切断，只画出断面的真实形状，√( ) 基本视图有六个，即主视图、俯视图、左视图、右视图、前视图和后视图。
答案：×14.>( ) 基本尺寸是设计给定的尺寸 答案：√15.>( ) 配合是指基本尺寸相同的，相互配合的轴和轴承公差带之间的关系，它反映零件组合时相互之间的矛盾。
答案：×16.>( ) 公差是指允许尺寸的变动量，用于协调机器零件使用要求与制造经济性之间的矛盾。
答案：√17.>( )六边形内有和为540°。
答案：×18.>( )用经线和纬线确定地面点的位置叫该点的坐标。
答案：√19.>( )用主要巷道图可以了解预测巷道的前进方向。
答案：√20.>( )井底车场平面图必须填永久导线点和水准点。
答案：√21.>( )三量是指掘进煤量，回采煤量和开拓煤量 答案：×22.>( )等高线在悬崖外可以相交或重叠，除此之外不能分枝、不能合并和相交。
答案： √23.>( )采掘工程平面图当煤层倾角大于35°时，应加绘立面图。
国家职业技能鉴定高级制图员理论试卷参考答案一、单项选择题（在每小题四个备选答案中选出一个正确答案,并将正确答案 字母填入题干中的括号内）(每小题２分，共2０分) 1、Ｄ、 2、 D 3、Ｃ 4、C 5、 B ６ 、A ７、 D 8、A 9、C 10、Ｂ 二、根据轴测图补画视图中的漏线。
（每小题5分,共１０分) 三、根据两个视图补画第三视图,并标注尺寸(从图中量取整数）。
(２0分) 单位考号姓名装订线考生答题不得超过此线四、求截交线,并完成立体的其余投影。
(每小题5分，共10分)五、求相惯线(第1、2题各5分,第3小题10分,共20分)五、读零件图(20分)ﻫ 读懂阀盖零件图,填空并回答问题。
1。
从标题栏可知,阀盖按比例 1:2 绘制，材料为铸钢。
阀盖的实际总长为 44 mm 。
２.阀盖由主视图和左视图表达.主视图采用 全 剖视图，表示了两端的阶梯孔、中间通孔的形状及其相对位置，右端的圆形凸台,以及左端的外螺纹。
３．阀盖的轴向尺寸基准为注有表面粗糙度Ra1２。
5的右端台缘端面,由此注有尺寸４18.00+、 44039.0- 以及518.00+、６等。
阀盖左右两端面都是轴向的辅助尺寸基准. ４。
阀盖是铸件，需进行时效处理,其目的是为了消除 内应力 。
注有公差的尺寸Φ50h11（016.0-）的凸缘与阀体有配合要求，该尺寸的标准公差等级为 11 级、基本偏差代号为 h 、其最大极限尺寸为 ５0 、最小极限尺寸为 ４９.８4 。
5。
作为长度方向上的主要尺寸基准的端面相对阀盖水平轴线的垂直度位置公差为 0.0５ m ｍ。
６.在下面空白处用适当比例画出阀盖的右视图。
