工程玻璃钢管道施工方案

玻璃钢管道安装施工方案

1. 引言

玻璃钢管道是一种由玻璃纤维和环氧树脂等材料制成的复合材料管道，具有重量轻、抗腐蚀、耐磨损等优点，在工业和民用领域广泛应用。本文将介绍玻璃钢管道的安装施工方案，包括材料准备、施工步骤和注意事项等内容。

2. 材料准备

在进行玻璃钢管道安装施工前，需要准备以下材料和工具：

• 玻璃钢管道：根据实际需要购买长度和直径合适的玻璃钢管道。

• 管道接头：选用与玻璃钢管道相匹配的接头，确保连接紧密可靠。

• 密封材料：根据管道介质选择适当的密封材料，如橡胶垫片或密封胶等。

• 手动工具：如扳手、刀具、钳子等，用于安装和调整管道。

• 护手手套：保护施工人员的手部安全。 3. 施工步骤

步骤一：测量和标记

在进行玻璃钢管道安装前，需要先进行测量和标记，确保管道的准确位置和方向。根据设计要求和施工图纸，在管道所需位置使用测量工具进行测量，并在地面或墙壁上标记出管道轴线和接口位置。

步骤二：切割和修整

根据标记好的位置，使用刀具和钳子等工具，将玻璃钢管道切割成所需长度，并使用刀具修整管道两端，确保管道平整和无毛刺。

步骤三：安装接头

将准备好的管道接头放入管道两端，并使用扳手适当旋紧，确保接头与管道的连接紧密。如果需要，可以使用密封材料填充接头，保证管道的密封性。 步骤四：固定管道

根据实际需要，使用支架或固定夹等工具将管道固定在建筑物墙壁或地面上，确保管道的稳定性和安全性。在固定管道时，应注意不要损坏管道表面或接口。

步骤五：测试和调整

在安装完所有管道后，进行漏水测试和调整。通常采用加压测试或真空测试的方法，检查管道是否存在泄漏问题。如果发现泄漏，需要找出问题所在并进行修复。同时，还需要调整管道的布局和位置，确保其符合设计要求。

4. 注意事项

• 安装过程中，施工人员应戴好护手手套，避免发生手部伤害。

• 在贮存和搬运管道时，应注意轻拿轻放，避免管道受到损坏。

• 定期清理玻璃钢管道表面，防止污垢积累和腐蚀。

玻璃钢管道施工安装方案

1.方案设计：根据工程要求和现场条件，进行玻璃钢管道的设计方案。设计方案应包括管道的布局、支撑方式、连接方式等内容。

2.材料准备：购买合适的玻璃钢管道和配件。根据设计方案，计算所需的管道长度和直径，并购买相应规格的管道。同时，配备必要的连接件和支持架等配件。

3.现场准备：在施工现场进行必要的准备工作。包括清理施工区域、搭建临时设施、确保工人的安全等。

4.管道安装：根据设计方案，进行管道的安装工作。首先，将管道进行剪切和修整，确保管道的长度和直径符合要求。然后，根据管道布局，设置支撑架和固定支架，将管道悬挂或固定在支架上。最后，进行管道的连接，使用专用的连接件将管道连接起来，并确保连接处密封可靠。

5.管道测试：在管道安装完成后，进行必要的测试工作。对管道进行压力测试，检查管道的密封性能和承压能力。同时，进行流量测试，确保管道的正常运行。

6.管道保护：在管道安装完成后，进行必要的保护工作。对管道进行防腐蚀处理，使用合适的涂层或包裹材料，保护管道免受腐蚀和损坏。同时，为了防止管道受到外部挤压或冲击，设置必要的防护设施。

在进行玻璃钢管道施工安装时，需要注意以下几个关键点：

1.施工计划：合理安排施工进度，充分考虑工人的工作效率和安全问题，确保工期的准时完成。 2.施工质量：严格按照设计方案进行施工，确保管道的尺寸和连接质量符合要求。同时，进行必要的质量检查和测试，发现问题及时处理。

3.安全措施：施工过程中要严格遵守安全操作规程，确保工人的人身安全。为工人提供必要的安全防护用具，如安全帽、防护眼镜等。

4.环境保护：施工过程中要注意环境保护，严禁乱倒、乱丢工业废水和废料，做到废弃物的分类和正确处理。

综上所述，玻璃钢管道的施工安装方案主要包括方案设计、材料准备、现场准备、管道安装、管道测试和管道保护等步骤。在施工过程中，需要合理安排施工进度，严格控制施工质量，加强安全措施和环境保护，确保玻璃钢管道的安装质量和使用效果。

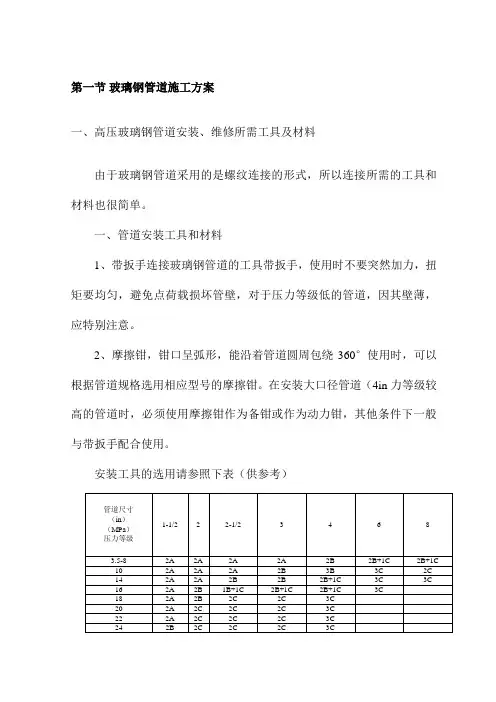

第一节 玻璃钢管道施工方案

一、高压玻璃钢管道安装、维修所需工具及材料

由于玻璃钢管道采用的是螺纹连接的形式，所以连接所需的工具和材料也很简单。

一、管道安装工具和材料

1、带扳手连接玻璃钢管道的工具带扳手，使用时不要突然加力，扭矩要均匀，避免点荷载损坏管壁，对于压力等级低的管道，因其壁薄，应特别注意。

2、摩擦钳，钳口呈弧形，能沿着管道圆周包绕360°使用时，可以根据管道规格选用相应型号的摩擦钳。在安装大口径管道（4in力等级较高的管道时，必须使用摩擦钳作为备钳或作为动力钳，其他条件下一般与带扳手配合使用。

安装工具的选用请参照下表（供参考）

管道尺寸

（in）

（MPa）

压力等级 1-1/2 2 2-1/2 3 4 6 8

3.5-8 2A 2A 2A 2A 2B 2B+1C 2B+1C

10 2A 2A 2A 2B 3B 3C 2C

14 2A 2A 2B 2B 2B+1C 3C 3C

16 2A 2B 1B+1C 2B+1C 2B+1C 3C

18 2A 2B 2C 2C 3C

20 2A 2C 2C 2C 3C

22 2A 2C 2C 2C 3C

24 2B 2C 2C 2C 3C

注意：对于DN8025MPa和DN10016MPa以上管箍管,为防止连接时工厂连接端的管箍和管线产生相对扭转，可能造成密封失效，作备钳的磨擦钳必须卡在管箍上。

3、毛刷和擦机布连接管道涂抹密封脂以前，对螺纹进行清理、清洁，除去螺纹内的砂土和污物。

4、密封脂和管道连接时要使用螺纹密封脂，它在连接后的接头中起密封作用。

二、维修管道（粘接现场螺纹）所需的工具、材料

1、锥度磨削机及相应的胀塞在对管道进行维修时，要先用锥度磨削机和胀塞把管道磨削出适当的锥度，以便安装现场螺纹。

2、现场螺纹现场螺纹是一个一端带有管道外螺纹、且有一定内锥面的管件，长度比管道外螺纹略长。当玻璃钢管道的螺纹损坏或者管道一部分被切除，为使管道能够正常连接，需要在管道的端面上再造一个螺纹。

玻璃钢管道施工方案

一、引言

玻璃钢管道是一种广泛应用于建筑、化工、环保等领域的管道。它具有优异的耐腐蚀性能、良好的机械性能和较低的维护成本等优点，因此在各个行业得到了广泛的应用。本文将介绍玻璃钢管道施工方案，从施工前的准备工作到具体施工步骤的规划，以及后续的验收和维护工作等方面进行详细阐述。

二、施工前准备工作

1. 设计和方案确认：在施工前，首先要明确工程的具体需求，并与设计方进行沟通，确保设计方案的可行性。在确认方案后，还需对设计图纸进行详细检查，确保与实际情况相符。

2. 材料采购：针对具体的工程需求，准确计算所需材料的数量，并进行相应的采购。同时，要确保所采购的玻璃钢管道材料达到国家标准，具备良好的质量。 3. 现场勘察与准备：施工前需对工程现场进行全面的勘察，了解地形地貌、存在的障碍物等情况。根据勘察结果，合理规划施工方案，并对施工所需的机械设备、工具进行准备。

三、施工步骤

1. 基础处理：玻璃钢管道施工前必须对基础进行处理，确保基础牢固、平整。处理方法包括清理基础表面、填充均质材料等。

2. 管道制作和连接：在施工现场，根据设计方案进行玻璃钢管道的制作和连接工作。制作工作包括切割、砂轮打磨等工序，连接工作包括管道的连接和支撑。

3. 管道安装与固定：根据设计方案，将制作好的玻璃钢管道安装至具体位置，并进行固定。固定方法包括膨胀螺栓固定、焊接等方式，确保管道的稳固性和安全性。

4. 管道测试与验收：在管道安装完毕后，进行相应的测试和验收工作。测试包括压力测试、泄漏测试等，验收工作包括对施工质量的检查和评估。

四、维护和保养 1. 定期检查：玻璃钢管道施工完毕后，需要定期进行检查，以确保其正常运行。检查内容包括管道连接处是否松动、是否有渗漏等问题。

2. 清洗和保养：玻璃钢管道使用一段时间后，可能会积累一定的污垢。因此，需要定期进行清洗，以保持管道内部的通畅和卫生。

3. 特殊维护：对于特殊地点和特殊环境下的玻璃钢管道，还需要进行特殊的维护措施，例如防腐处理、喷涂保护层等。
