阳台上设置卸料平台的施工方案（补充措施）
页脚内容0
阳台壁挂式太阳能热水器安装
的设计要点
目 录
目 录 ................................................................................................................................................................. 0
一、 阳台壁挂式太阳能热水器简介 ................................................................................................................ 4 阳台上设置卸料平台的施工方案（补充措施）
页脚内容1 阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。 ....................................................................................... 4
阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。 ....................................................................................................................................... 4
二、 阳台壁挂式太阳能热水器安装的设计要点 ............................................................................................. 6
平板式阳台壁挂太阳能热水器
安
装
手
册
安装原理图
安 装 热 水 器 所 需 工 具：
管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。
安 装 所 需 材 料
Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。
安 装 说 明
1. 集热器的出水端略高1.5-2cm
2. 水箱比集热器要高200-300mm
3. 水箱与集热器的连接铜管间距不得超过2.5m
4. 水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。
5. 水箱的出水口与进水口要安装活结，便于日后维护。
6. 正确使用减压阀。
7. 正确安装使用伴热带。
8. 详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。
9. 根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。
10. 安装角度以不小于30°为宜。
安装步骤
1. 安装前检查：
检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。确认集热器的出水方向是否符合安装需求。
2. 集热器的安装：
2.1. 先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。
2.2. 将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。
2.3. 确认太阳能集热器的出水方向是否在水箱一侧。
2.4. 将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。
3. 水箱的安装：
3.1. 确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。
3.2. 确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。

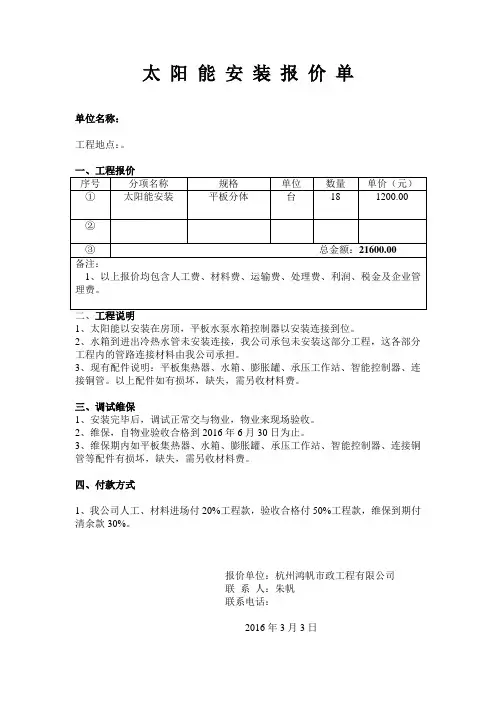

太 阳 能 安 装 报 价 单
单位名称：
工程地点：。
一、工程报价
序号 分项名称 规格 单位 数量 单价（元）
① 太阳能安装 平板分体 台 18 1200.00
②
③ 总金额：21600.00
备注：
1、以上报价均包含人工费、材料费、运输费、处理费、利润、税金及企业管理费。
二、工程说明
1、太阳能以安装在房顶，平板水泵水箱控制器以安装连接到位。
2、水箱到进出冷热水管未安装连接，我公司承包未安装这部分工程，这各部分工程内的管路连接材料由我公司承担。
3、现有配件说明：平板集热器、水箱、膨胀罐、承压工作站、智能控制器、连接铜管。以上配件如有损坏，缺失，需另收材料费。
三、调试维保
1、安装完毕后，调试正常交与物业，物业来现场验收。
2、维保，自物业验收合格到2016年6月30日为止。
3、维保期内如平板集热器、水箱、膨胀罐、承压工作站、智能控制器、连接铜管等配件有损坏，缺失，需另收材料费。
四、付款方式
1、我公司人工、材料进场付20%工程款，验收合格付50%工程款，维保到期付清余款30%。
报价单位：杭州鸿帆市政工程有限公司
联 系 人：朱帆
联系电话：
2016年3月3日
新能源与农村能源 江番能源２００２（１） ・４３・
太阳能热水器的安装方法和日常管理
薛志成
（辽中化工厂，辽宁省辽中县１１０２００）
太阳能热水器是我国目前主要推广的新能源产 品之一，其价格低廉，使用方便，已进人千家万户。 但由于人们缺乏太阳能知识，不注意对热水器的日 常维护，在安装和使用过程中存在许多不合理因素， 致使太阳能热水器吸热效率不高，使用寿命短，在一 定程度上阻碍这一新能源技术的推广和应用。 １太阳能热水器的安装方法 １．集热器的安装位置 集热器是用于收集太 阳挠的主要部件，因此，安装集热器的地方不应有建 筑物和树林遮挡。尤其是上午９时至下午３时，即 使遮挡时间很短，对集热效率的影响也很大。 另外，集热器不应安装在风口上，以减少对流热 损失，也不宜安装在有大量烟尘的下风场地。集热 器的透明板上沾有烟尘和污垢时，透光率会大大降 低，严重影响集热效率。 ２．集热器的安装方位 固定式的集热器应朝 正南安装。太阳辐射强度最高值一般总出现在正 午，朝南安装就可以最大限度地获得太阳辐射能。 如果在使用上有偏东或偏西的要求，或者在地形上 不能满足朝正南时，集热器的朝向需要向东或向西 偏移，但偏移不得超过ｌ５度，这样，太阳光直射在集 热器上的时间不早于上午Ｉ１时或不迟于下午１时， 否则对获取太阳能会受到较大的影响。 ３．集热器的安装倾角 为了获取最大的太阳 能量，固定式集热器的倾角，以正午太阳光线垂直地 照射在集热器的采光面上为原则。 ４．水箱的安装高度 对于自然循环的热水器
收稿扫期：２００１ １０－２９ 系统中的循环水箱，安装高度有一定的要求。水箱 要比集热器高出一定的距离，但叉不能架得太高。 一般要求水箱底部高出集热器上集管０．３～１ ｍ。 ５．循环管道安装 自然循环热水器系统的上 循环管的最高点，不能超过与循环水箱接口处的高 度，以免发生气阻而使循环终止。其余管道的安装， 以缩短距离来减小阻力为原则。另外 管道的安装 不要影响交通，还要考虑整齐和美观。 ６．排气孔的设置 在太阳挠热水器水箱的顶 部，必须设置排气孔，一方面是为了上水排空和下水 进气，另一方面便于水在加热过程中泄出的空气从 顶部排出。排气管孔的尺寸和安装方向应注意以下 几点： （１）排气孔的管径应大于上下水管的管径，以防 止水箱被吸扁和胀裂。 （２）排气孔的管口方向可以平行地面也可向上。 如果排气管口向上，排气管口距热水器水箱顶部的 高度差应在２５ ｅｍ以下，否则易损坏水箱。 ２太阳能热水器的管理和维护 太阳能热水器的管理和维护工作很重要，它直 接关系到热水器的集热效率和使用寿命。 １．保持透明盖板的清洁，经常清除灰尘，增强 其透明度。 ２．注意保护透明盖板不受损坏。多冰雹地区 要注意天气的变化和气象预报，及时加以保护： ３．吸热板的吸收涞层，对集热器的效率影响很 大，如有脱落，应及时修补。
