端子接线压接高度及宽度标准端子接线压接是电气连接中重要的一步，它决定了电气连接的稳定性和可靠性。

在进行端子接线压接时，高度和宽度的标准非常重要。

本文将详细介绍端子接线压接的高度和宽度标准。

一、端子接线压接高度标准端子接线压接的高度标准是指端子上导体裸露的高度。

它对于电气连接的可靠性和绝缘性起着至关重要的作用。

一般来说，高度标准会根据不同的端子类型和应用领域有所不同。

对于一般的低压端子，其高度一般要求在1.5mm至2mm之间。

这是因为这些端子通常用于低压、低电流的电路连接，对于电气性能的要求相对较低，高度标准也相应较低。

而对于高压、高电流的端子，其高度标准则会相应提高。

在高电压、高电流的应用场景中，要求端子的压接面积尽可能大，以降低电阻和热量产生，提高电气连接的稳定性。

因此，这类端子的高度标准一般会在2mm至2.5mm之间。

此外，端子接头的高度标准还应该注意以下几点：1. 接线端子的高度要均匀一致，避免出现高低不平。

2. 不同型号、不同规格的端子在高度标准上可能有所不同，需要根据实际情况进行调整。

3. 在压接过程中，应避免过度压接导致高度不满足标准。

二、端子接线压接宽度标准端子接线压接的宽度标准是指按照端子的设计规格，导线被挤压后的宽度。

与高度标准类似，宽度标准也会根据不同的端子类型和应用领域有所不同。

在一般的低压、低电流的应用场景中，端子接线的宽度标准一般会在1mm至1.5mm之间。

这是因为低电流下，端子对于电阻和热量的要求相对较低，宽度标准也相应较低。

而在高压、高电流的应用场景中，端子接线的宽度标准则会相应提高。

高电流时，通过增加接线的宽度，可以减小导线的电阻和热量产生，提高电气连接的稳定性。

因此，这类端子的宽度标准一般会在1.5mm至2mm之间。

不同型号、不同规格的端子在宽度标准上也会有所不同，需要根据实际情况进行调整。

同时，在压接过程中，应避免过度压接导致宽度不满足标准。

总结：端子接线压接的高度和宽度标准是保证电气连接质量和可靠性的重要因素。

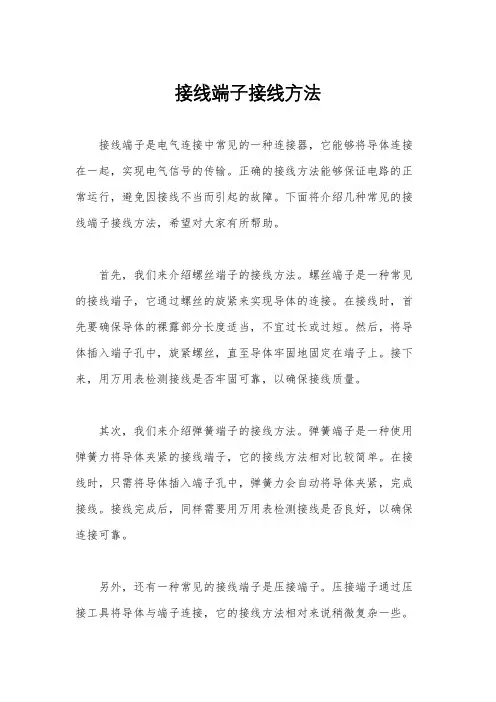

接线端子接线方法接线端子是电气连接中常见的一种连接器，它能够将导体连接在一起，实现电气信号的传输。

正确的接线方法能够保证电路的正常运行，避免因接线不当而引起的故障。

下面将介绍几种常见的接线端子接线方法，希望对大家有所帮助。

首先，我们来介绍螺丝端子的接线方法。

螺丝端子是一种常见的接线端子，它通过螺丝的旋紧来实现导体的连接。

在接线时，首先要确保导体的裸露部分长度适当，不宜过长或过短。

然后，将导体插入端子孔中，旋紧螺丝，直至导体牢固地固定在端子上。

接下来，用万用表检测接线是否牢固可靠，以确保接线质量。

其次，我们来介绍弹簧端子的接线方法。

弹簧端子是一种使用弹簧力将导体夹紧的接线端子，它的接线方法相对比较简单。

在接线时，只需将导体插入端子孔中，弹簧力会自动将导体夹紧，完成接线。

接线完成后，同样需要用万用表检测接线是否良好，以确保连接可靠。

另外，还有一种常见的接线端子是压接端子。

压接端子通过压接工具将导体与端子连接，它的接线方法相对来说稍微复杂一些。

在接线时，首先需要将导体的裸露部分用压线钳压扁，然后将压扁后的导体插入端子孔中，利用压接工具对端子进行压接，确保连接牢固。

同样，接线完成后需要进行接线质量检测，以确保连接可靠。

除了以上介绍的几种接线端子接线方法外，还有一些特殊类型的接线端子，如插拔式端子、焊接端子等，它们的接线方法也各有特点。

在进行接线时，需要根据具体的端子类型和接线要求进行操作，确保接线质量和连接可靠性。

总的来说，无论是哪种类型的接线端子，正确的接线方法都是至关重要的。

在进行接线时，需要注意导体长度、固定牢固性、接线质量等方面的要求，确保接线的可靠性和安全性。

希望本文介绍的接线端子接线方法能够对大家有所帮助，谢谢阅读！。

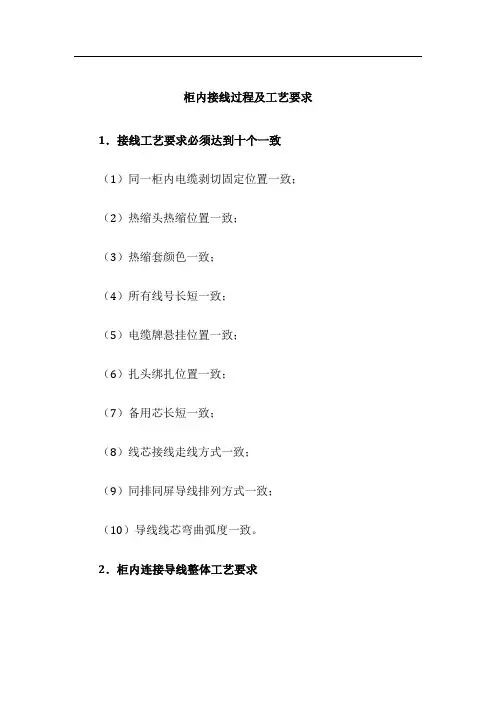

柜内接线过程及工艺要求1．接线工艺要求必须达到十个一致（1）同一柜内电缆剥切固定位置一致；（2）热缩头热缩位置一致；（3）热缩套颜色一致；（4）所有线号长短一致；（5）电缆牌悬挂位置一致；（6）扎头绑扎位置一致；（7）备用芯长短一致；（8）线芯接线走线方式一致；（9）同排同屏导线排列方式一致；（10）导线线芯弯曲弧度一致。

2．柜内连接导线整体工艺要求（1）导线接线要求工艺统一，所有工作开始前采用样板示范带路的模式，所有控制柜、箱等的接线方式、电缆绑扎位置、备用芯长度、电缆牌绑扎位置均按照样板的要求施工，以保证产品外观及质量的一致性。

已定型的批量产品，二次布线应一致。

（2）硬导线连接前必须进行校直处理。

线束或导线弯曲时不得使用尖口钳或钢丝钳，只允许使用手指或弯线钳，以保证导线的绝缘层不受损坏。

接线过程必须保证导线芯线及导线绝缘均无损伤。

（3）按图施工，接线正确；电气回路接触良好；配线横平竖直，整齐美观。

（4）螺钉紧固力矩符合技术要求，以免出现松动及滑扣情况。

手工紧固工具的力度大小要通过使用力矩紧固工具掌握。

线芯应连接牢固，严禁出现虚接问题。

（5）连接导线中间不允许有接头，两个端子间的连线不得有中间接头。

（6）端子板水平放置或垂直时，左右上下引出的导线都要弯曲半圈后，再以40mm间距进入端子板。

（7）每个端子排的一侧（含端子排和元器件接线端）一般只连接一根导线，最多不得超过两根，当同一节点有两根以上导线时，应与设计部门联系加空端子转接。

① 采用孔内螺钉压接的每一个端子不允许有两个以上的导线端头，并应确保连接可靠，元件本身引出线不够长，应用端子过渡，不允许悬空连接。

② 采用平面螺栓压接的同一端头一般只能接一根导线，必要时允许连接两根导线。

严禁同一端接三根或三根以上导线。

若需要接两根导线时，两导线之间应垫以精制平垫圈。

③ 采用螺钉压板压接的端子，剥除绝缘的线芯应弯成U字形，压接螺钉位于U字中间。

采用螺钉压板压接的端子，可以连接两根导线，分别位于压接螺钉两边，条件是两根导线的线芯直径相同。

端子压接标准
端子压接是一种常见的电气连接方式，它通过压接工具将导线
与端子连接，形成可靠的电气连接。

在实际工程中，端子压接的质
量直接影响着电气设备的安全可靠运行，因此，端子压接标准的制
定和执行显得尤为重要。

首先，端子压接标准的制定是为了规范端子压接的操作方法和
质量要求。

标准化的操作方法可以有效地降低人为操作失误的可能性，保证端子压接的可靠性和稳定性。

同时，标准中对于端子压接
所使用的工具、材料、压接力度等方面也有着详细的规定，这些规
定可以帮助操作人员正确选择和使用工具和材料，确保端子压接的
质量。

其次，端子压接标准还对端子压接的质量要求进行了明确规定。

这些质量要求包括端子压接后的接触电阻、端子与导线的连接牢固性、绝缘性能等方面。

通过这些质量要求，可以确保端子压接后的
连接质量达到标准要求，从而保证电气设备的安全可靠运行。

此外，端子压接标准还对端子压接的检验和验收进行了规范。

在端子压接完成后，需要对端子压接的质量进行检验，确保其符合
标准要求。

同时，在验收时也需要按照标准的要求进行，只有通过了验收，端子压接才能够投入使用。

总的来说，端子压接标准的制定和执行对于保障电气设备的安全运行具有重要意义。

只有严格执行标准要求，才能够确保端子压接的质量和可靠性。

因此，在实际工程中，我们需要严格按照端子压接标准的要求进行操作，确保端子压接质量达标，为电气设备的安全可靠运行提供保障。

插拔式接线端子排国家标准
插拔式接线端子排国家标准（郑州盛世开元自动化设备分享）：
本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。

1 主题内容与适用范围
本标准规定了识别电器设备（以下简称设备）接线端子排的各种方法，并制订了以字母数字系统识别设备接线端子排和特定导线线端的通则。

本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。

必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。

2 引用标准
GB 4728 电气图用图形符号GB5465 电气设备用图形符号
3 识别方法
可采用下列一种或多种方法识别设备接线端子和特定导线线端。

3.1 采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相对位置。

3.2 采用相关产品的标记系统来确定和识别设备接线端子和特定导线线端的颜色标记。

3.3 采用GB5465中规定的图形符号。

若需采用辅助符号，应与GB4728中的图形一致。

3.4采用本标准第5章中规定的字母数字符号。

端子压接外观工艺标准一、引言端子压接工艺是一种常见的连接电线和电缆与设备端子的方式，确保连接的可靠性和稳定性。

外观质量是衡量端子压接质量的重要指标之一，本文将介绍端子压接的外观工艺标准。

二、端子压接外观质量标准1.单个端子外观质量：(1)封装：端子的绝缘封装应完整，不能有任何开裂、破损等缺陷；(2)弯曲：端子在压接过程中不能产生明显的弯曲变形；(3)接合点：端子与电线或电缆的接合点应紧密连接，无松动；(4)表面镀层：端子的表面镀层应平整，无氧化、剥落等现象；(5)清洁度：端子的表面应无污垢、腐蚀物等。

2.多个端子连接外观质量：(1)接线排：多个端子连接在同一接线排上时，接线排应紧密连接，无松动；(2)接线端子排布整齐，各个端子之间保持一定的间距，不交叉、不重叠；(3)线束：连接在一起的线束应该整齐，线束内无任何缠绕、松脱的现象；(4)标识：连接端子的线束应有清晰可见的标识，方便维护和管理。

三、端子压接外观工艺要求1.工具选择：(1)压接工具的压接头应与需要压接的端子规格相匹配；(2)压接工具应具备可调节的压接力度控制功能。

2.压接操作：(1)压接前，应检查压接工具的刃口是否磨损或变形；(2)压接时，应选择合适的压接头，将端子与电线或电缆适当插入压接头；(3)压接时，应控制压接力度，确保压接牢固同时不会损坏端子；(4)压接后，应检查压接的质量，确保外观无缺陷。

3.清洁：(1)压接后，应使用干净的布或棉花棒擦拭端子和压接工具，确保无污垢留存在上面；(2)端子压接完成后，应清理现场，保持整洁。

四、端子压接外观检验方法1.目视检查：通过人眼观察端子的外观质量。

2.放大镜检查：使用放大镜检查端子的细节，如表面镀层、封装等。

3.比较检查：将已压接的端子与样品端子进行比较，对比外观质量。

五、端子压接外观质量控制1.定期培训：定期对端子压接工艺进行培训，提高操作人员的技能和质量意识。

2.自检自控：操作人员在压接完成后，应自行检查外观质量，确保符合标准。

端子接线压接高度及宽度标准1. 端子接线压接高度标准：端子的接线压接高度是指绝缘外皮剥开后裸露的导体与端子的接触高度。

接线压接高度标准主要取决于所使用的端子类型、线缆规格和设备要求等因素。

以下是一些常用的端子接线压接高度标准的参考内容：1.1 线缆规格基础上的端子接线压接高度：根据线缆规格的不同，应采用相应的端子接线压接高度。

通常，低压电缆的接线压接高度一般在1.5mm-2.5mm之间，中压电缆的接线压接高度一般在2.5mm-4.0mm之间，高压电缆的接线压接高度一般在4.0mm-6.0mm之间。

1.2 端子类型基础上的端子接线压接高度：不同类型的端子，其接线压接高度也有所不同。

例如，U型端子的接线压接高度一般在2.0mm-4.0mm之间，C型端子的接线压接高度一般在2.0mm-5.0mm之间，F型端子的接线压接高度一般在3.0mm-5.0mm之间。

1.3 设备要求基础上的端子接线压接高度：根据不同的设备要求，端子的接线压接高度也会有所差异。

例如，在高温环境下使用的设备，由于导线的膨胀系数较大，一般需要增加端子接线压接高度以确保连接的稳定性。

此外，某些特殊设备可能对端子接线压接高度有额外的要求，需要按照设备制造商的要求进行选择。

2. 端子接线压接宽度标准：端子的接线压接宽度是指导线的裸露部分与端子的接触宽度。

端子接线压接宽度标准的选择主要取决于导线规格、端子类型和电流负载等因素。

以下是一些常用的端子接线压接宽度标准的参考内容：2.1 导线规格基础上的端子接线压接宽度：根据导线规格的不同，应选择相应的端子接线压接宽度。

通常，导线截面积在1.5mm²以下时，可以选择2.8mm的端子接线压接宽度；导线截面积在2.5mm²-6.0mm²之间时，可以选择4.8mm的端子接线压接宽度；导线截面积在10mm²以上时，可以选择6.3mm的端子接线压接宽度。

2.2 端子类型基础上的端子接线压接宽度：根据不同类型的端子，其接线压接宽度也会有所不同。

电工接线工艺标准一、导线要求1.导线应采用绝缘材料，如铜、铝等，具有良好的导电性能和机械强度。

2.导线应具有足够的截面积，以满足用电负荷的要求。

3.导线应具有耐高温、耐腐蚀等特性，适用于各种环境条件。

4.导线颜色应符合设计要求，一般规定为：相线A相为黄色，B相为绿色，C相为红色，地线为黄绿相间色，零线为蓝色。

二、接线端子1.接线端子应采用专门的接线端子排或接线端子板，方便接线和检修。

2.接线端子应具有足够的载流能力，以满足用电负荷的要求。

3.接线端子应具有防误操作功能，避免误接造成事故。

4.接线端子应标注清晰，方便识别和操作。

三、导线绝缘层保护1.导线绝缘层应完好无损，无破损、老化等现象。

2.导线绝缘层应采用合适的绝缘材料和绝缘层厚度，以保证良好的绝缘性能。

3.导线绝缘层应与导线紧密结合，无松动现象。

4.导线绝缘层应定期进行维护保养，以保证其绝缘性能和使用寿命。

四、导线连接牢固度1.导线连接应牢固可靠，无松动现象。

2.导线连接应采用合适的连接方式和连接材料，以保证良好的导电性能和机械强度。

3.导线连接处应采用绝缘套管进行保护，以避免短路或接触不良等现象。

4.导线连接处应定期进行紧固和维护保养，以保证其牢固可靠和使用寿命。

五、导线标记与布置1.导线应按照设计要求进行标记和布置，以方便识别和操作。

2.导线标记应清晰、易读、耐用，一般采用标签或标记笔进行标注。

3.导线布置应合理、整齐、美观，以避免交叉和混乱等现象。

4.导线布置应考虑维修和扩展的需要，以便于更换和增加设备等操作。

六、接线盒安装1.接线盒应采用合适的材质和规格，以满足导线和设备的接入需求。

2.接线盒应安装牢固，无松动现象。

3.接线盒应有清晰的标注和指示，方便识别和操作。

4.接线盒内部应保持清洁干燥，无杂物和灰尘等。

七、开关、插座安装1.开关、插座应采用合适的规格和型号，以满足用电需求和安全要求。

2.开关、插座应安装牢固，无松动现象。

3.开关、插座应有清晰的指示和标注，方便识别和操作。
