电连接器常用接触件设计概要80

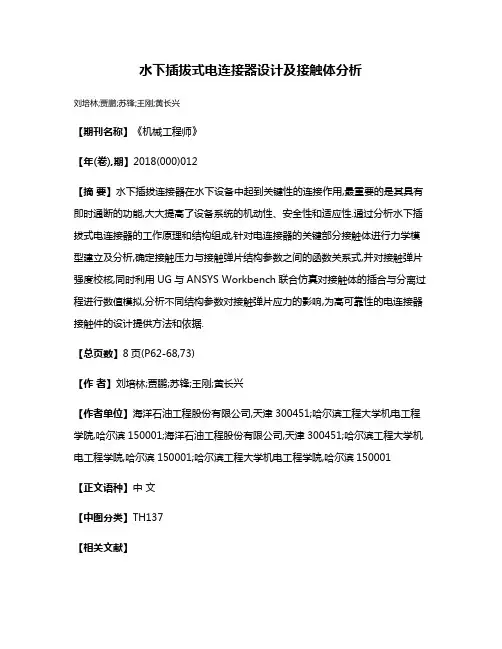

水下插拔式电连接器设计及接触体分析
刘培林;贾鹏;苏锋;王刚;黄长兴
【期刊名称】《机械工程师》
【年(卷),期】2018(000)012
【摘要】水下插拔连接器在水下设备中起到关键性的连接作用,最重要的是其具有即时通断的功能,大大提高了设备系统的机动性、安全性和适应性.通过分析水下插拔式电连接器的工作原理和结构组成,针对电连接器的关键部分接触体进行力学模型建立及分析,确定接触压力与接触弹片结构参数之间的函数关系式,并对接触弹片强度校核,同时利用UG与ANSYS Workbench联合仿真对接触体的插合与分离过程进行数值模拟,分析不同结构参数对接触弹片应力的影响,为高可靠性的电连接器接触件的设计提供方法和依据.
【总页数】8页(P62-68,73)
【作者】刘培林;贾鹏;苏锋;王刚;黄长兴
【作者单位】海洋石油工程股份有限公司,天津300451;哈尔滨工程大学机电工程学院,哈尔滨150001;海洋石油工程股份有限公司,天津300451;哈尔滨工程大学机电工程学院,哈尔滨150001;哈尔滨工程大学机电工程学院,哈尔滨150001
【正文语种】中文
【中图分类】TH137
【相关文献】
1.高温电连接器有限元热分析与接触件插拔试验 [J], 许成彬;潘骏;陈文华;贺青川;张利彬;梁俊
2.电连接器接触件插拔特性与接触电阻的仿真分析 [J], 任万滨;崔黎;翟国富;靳晋军
3.电连接器接触体结构参数对插拔特性的影响分析 [J], 张晓彤;鲁男;陈宏超;青春;郝健男
4.电连接器接触件插拔模拟试验系统的设计 [J], 王腾雨;任万滨
5.电连接器插拔应力下接触电阻分析 [J], 丁睿;倪俊芳;黄世彬
因版权原因，仅展示原文概要，查看原文内容请购买。

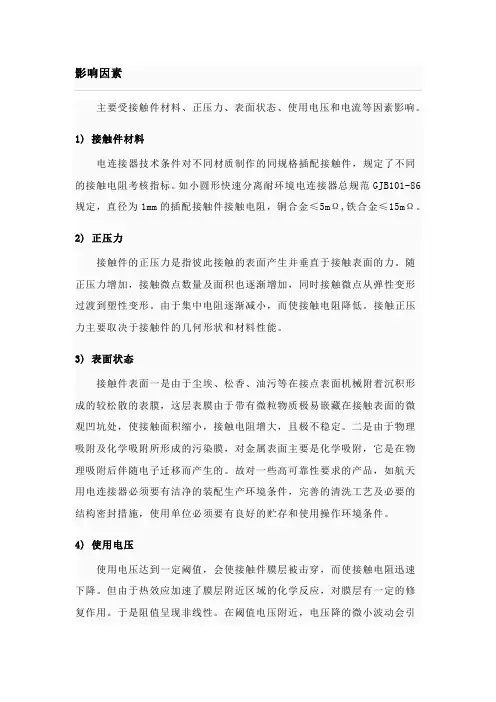

主要受接触件材料、正压力、表面状态、使用电压和电流等因素影响。

1) 接触件材料电连接器技术条件对不同材质制作的同规格插配接触件，规定了不同的接触电阻考核指标。

如小圆形快速分离耐环境电连接器总规范GJB101-86规定，直径为1mm的插配接触件接触电阻，铜合金≤5mΩ,铁合金≤15mΩ。

2) 正压力接触件的正压力是指彼此接触的表面产生并垂直于接触表面的力。

随正压力增加，接触微点数量及面积也逐渐增加，同时接触微点从弹性变形过渡到塑性变形。

由于集中电阻逐渐减小，而使接触电阻降低。

接触正压力主要取决于接触件的几何形状和材料性能。

3) 表面状态接触件表面一是由于尘埃、松香、油污等在接点表面机械附着沉积形成的较松散的表膜，这层表膜由于带有微粒物质极易嵌藏在接触表面的微观凹坑处，使接触面积缩小，接触电阻增大，且极不稳定。

二是由于物理吸附及化学吸附所形成的污染膜，对金属表面主要是化学吸附，它是在物理吸附后伴随电子迁移而产生的。

故对一些高可靠性要求的产品，如航天用电连接器必须要有洁净的装配生产环境条件，完善的清洗工艺及必要的结构密封措施，使用单位必须要有良好的贮存和使用操作环境条件。

4) 使用电压使用电压达到一定阈值，会使接触件膜层被击穿，而使接触电阻迅速下降。

但由于热效应加速了膜层附近区域的化学反应，对膜层有一定的修复作用。

于是阻值呈现非线性。

在阈值电压附近，电压降的微小波动会引起电流可能二十倍或几十倍范围内变化。

使接触电阻发生很大变化，不了解这种非线***，就会在测试和使用接触件时产生错误。

5) 电流当电流超过一定值时，接触件界面微小点处通电后产生的焦耳热，作用而使金属软化或熔化，会对集中电阻产生影响，随之降低接触电阻。

接触电阻增大的原因及对温升的影响当两个金属导体相接触时，在接触区域内存在着一个附加电阻，称为接触电阻。

接触电阻由收缩电阻和膜电阻组成。

即：Rj=Rs Rb(1)Rs：收缩电阻Rb：表面膜电阻导体总电阻R为：R=Rl Rj(2)Rl—导体固有电阻Rj—接触电阻(R1=ρ.1/s;ρ为电阻系数；1为导体长度；s为截面面积，(3)F—加于两导体的机械压力(N)HB—材料的布氏硬度—与材料变形情况有关的系数，一般情况为～1，当接触面较平，弹性变形是主要的，则取小值，接触点全部是塑性变形时,=1n—接触点数目表面膜电阻Rb则与表面覆盖层的性质有关。

连接器设计规范一、SMT表面焊接技术设计规范⑴、SMT TYPE的连接器, 其所有零件脚与胶芯基准面相对位置度须≦0.15 mm。

⑵、SMT TYPE的连接器, 其所有零件脚最差位置度须与胶芯基准面等高度(= 0)。

⑶、SMT TYPE的连接器, 其所有零件脚最佳设计值应低于胶芯基准面0.05 mm。

⑷、SMT TYPE的连接器, 其所有零件脚最佳设计角度为90°。

⑸、SMT TYPE的连接器, 其所有零件脚次佳设计角度为向下倾斜约0°～2°(90°～92°)与PC Board 至少应有三分之一以上之接触。

⑹、SMT TYPE的连接器, 其所有零件脚最差设计角度为向上倾斜角度＜90°, 此设计角度会造成焊锡性不良。

⑺、SMT TYPE的连接位置度方向表示,以胶芯基面为零, 向上为正(+)向下为负(-)。

⑻、SMT端子在模、治具加工段须注意端子毛边方向,毛边不可在端子与PCB接触面。

二、SMT TYPE 连接器端子脚设计规范⑴、PAD的大小主要是受端子脚的Pitch与长`宽而影响。

⑵、Pitch愈大,相对的端子宽度与PAD宽度亦可加大。

b= a + 0.10 mm min. a = 端子脚宽度 c = 端子脚长度d= c + 0.40 mm min. b = PAD宽度 d = PAD 长度下列为建议之SMT TYPE 连接器端子脚与PC Board PAD接触范围单位 : mmPitch 0.50 mm 0.80 mm 1.0 mm 1.27 mm 2.0 mm 2.54 mma 0.20 0.25 0.40 0.40 0.60 0.60b 0.30 0.50 0.60 0.80 1.0 1.20c c c c c c cd c + 0.40 c + 0.40 c + 0.40 c + 0.40c +0.40c + 0.40e 0.20 0.30 0.40 0.47 1.0 1.34a=端子脚宽度；长度；e=PAD与PAD间之距离三、平整度设计建议规范(1)、SMT TYPE的连接器, 其所有零件脚的相对高低位置视为平整度,一般要求为0.10mmMax.(2)、平整度表示方式有下图所列几种方式；对SMT产品标准标示:①、端子间平整度②、端子与胶芯基准面位置度。

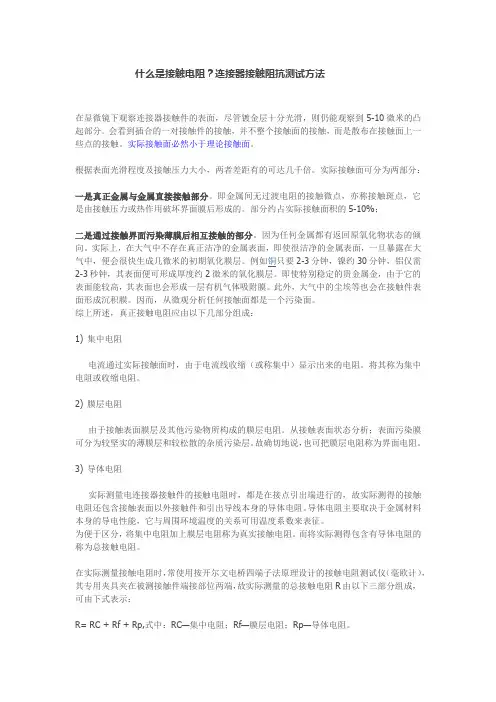

什么是接触电阻？连接器接触阻抗测试方法在显微镜下观察连接器接触件的表面，尽管镀金层十分光滑，则仍能观察到5-10微米的凸起部分。

会看到插合的一对接触件的接触，并不整个接触面的接触，而是散布在接触面上一些点的接触。

实际接触面必然小于理论接触面。

根据表面光滑程度及接触压力大小，两者差距有的可达几千倍。

实际接触面可分为两部分：一是真正金属与金属直接接触部分。

即金属间无过渡电阻的接触微点，亦称接触斑点，它是由接触压力或热作用破坏界面膜后形成的。

部分约占实际接触面积的5-10%；二是通过接触界面污染薄膜后相互接触的部分。

因为任何金属都有返回原氧化物状态的倾向。

实际上，在大气中不存在真正洁净的金属表面，即使很洁净的金属表面，一旦暴露在大气中，便会很快生成几微米的初期氧化膜层。

例如铜只要2-3分钟，镍约30分钟，铝仅需2-3秒钟，其表面便可形成厚度约2微米的氧化膜层。

即使特别稳定的贵金属金，由于它的表面能较高，其表面也会形成一层有机气体吸附膜。

此外，大气中的尘埃等也会在接触件表面形成沉积膜。

因而，从微观分析任何接触面都是一个污染面。

综上所述，真正接触电阻应由以下几部分组成：1) 集中电阻电流通过实际接触面时，由于电流线收缩（或称集中）显示出来的电阻。

将其称为集中电阻或收缩电阻。

2) 膜层电阻由于接触表面膜层及其他污染物所构成的膜层电阻。

从接触表面状态分析；表面污染膜可分为较坚实的薄膜层和较松散的杂质污染层。

故确切地说，也可把膜层电阻称为界面电阻。

3) 导体电阻实际测量电连接器接触件的接触电阻时，都是在接点引出端进行的，故实际测得的接触电阻还包含接触表面以外接触件和引出导线本身的导体电阻。

导体电阻主要取决于金属材料本身的导电性能，它与周围环境温度的关系可用温度系数来表征。

为便于区分，将集中电阻加上膜层电阻称为真实接触电阻。

而将实际测得包含有导体电阻的称为总接触电阻。

在实际测量接触电阻时，常使用按开尔文电桥四端子法原理设计的接触电阻测试仪（毫欧计），其专用夹具夹在被测接触件端接部位两端，故实际测量的总接触电阻R由以下三部分组成，可由下式表示：R= RC + Rf + Rp,式中：RC—集中电阻；Rf—膜层电阻；Rp—导体电阻。

接触件的常规端接方式以接触件的常规端接方式为标题，我们将探讨接触件在不同领域中的常见端接方式。

接触件是一种用于连接电子元件的装置，它可以传递信号、电力或数据，并确保稳定可靠的连接。

在电子设备制造、通信、汽车工业等领域，接触件的端接方式具有重要的意义。

下面将介绍几种常规的接触件端接方式。

一、焊接端接方式：焊接是最常见也是最常用的接触件端接方式之一。

通过将接触件与其他元件进行热融合，使其牢固地连接在一起。

常用的焊接方式包括手工焊接、波峰焊接和表面贴装技术。

焊接方式具有连接牢固、信号传输稳定的特点，但需要专业的焊接技术和设备。

二、插拔端接方式：插拔是一种常见的接触件端接方式。

通过将接触件插入或拔出连接器的插槽中，实现电气连接。

插拔方式具有便于安装和维护的优势，适用于需要频繁更换接触件的场合。

常见的插拔接口包括USB接口、音视频接口和电源接口等。

三、压接端接方式：压接是一种常见的机械连接方式，通过将接触件与导体或其他接触件进行压紧，实现电气连接。

压接方式具有连接可靠、成本低廉的特点，广泛应用于汽车工业和电子设备制造。

常见的压接方式包括压接端子、弹簧接触件和压接连接器等。

四、插焊结合端接方式：插焊结合是一种常用的接触件端接方式。

通过将接触件的引脚插入连接器的插槽中，并进行焊接，实现电气连接。

插焊结合方式既兼顾了插拔的便利性，又保证了连接的稳定性。

常见的插焊结合方式包括DIP插座、SMT插座和插板等。

五、压力接触端接方式：压力接触是一种常见的接触件端接方式，通过接触件的弹性变形，使其与导体或其他接触件之间产生足够的接触压力，实现电气连接。

压力接触方式具有连接可靠、接触电阻低的优势，适用于高频信号传输和高速数据传输。

常见的压力接触方式包括弹簧接触片、弹簧针座和弹簧排针等。

在不同的应用领域中，接触件的端接方式各有特点。

在电子设备制造中，焊接和插焊结合是常用的方式，可以确保连接的稳定性和可靠性；在通信领域，插拔和压接方式常见，便于安装和维护；在汽车工业中，压接和压力接触方式被广泛采用，可以适应恶劣的工作环境和振动条件。

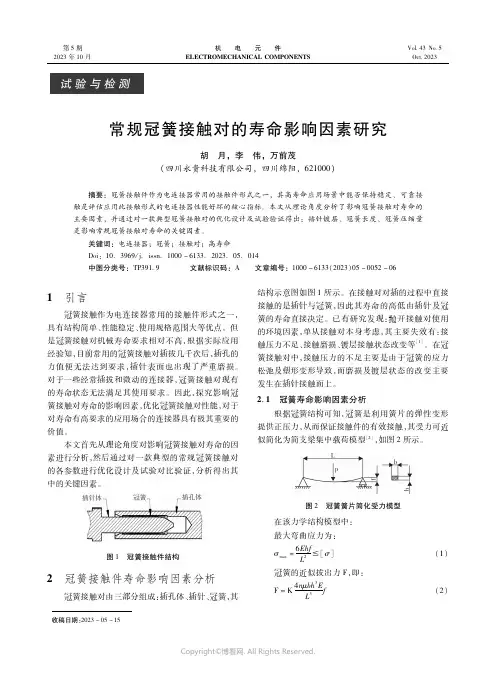

第５期２０２３年１０月机电元件ＥＬＥＣＴＲＯＭＥＣＨＡＮＩＣＡＬＣＯＭＰＯＮＥＮＴＳＶｏｌ ４３Ｎｏ ５Ｏｃｔ ２０２３收稿日期：２０２３－０５－１５常规冠簧接触对的寿命影响因素研究胡　月，李　伟，万前茂（四川永贵科技有限公司，四川绵阳，６２１０００） 摘要：冠簧接触件作为电连接器常用的接触件形式之一，其高寿命应用场景中能否保持稳定、可靠接触是评估应用此接触形式的电连接器性能好坏的核心指标。

本文从理论角度分析了影响冠簧接触对寿命的主要因素，并通过对一款典型冠簧接触对的优化设计及试验验证得出：插针镀层、冠簧长度、冠簧压缩量是影响常规冠簧接触对寿命的关键因素。

关键词：电连接器；冠簧；接触对；高寿命Ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１０００－６１３３．２０２３．０５．０１４中图分类号：ＴＰ３９１ ９ 文献标识码：Ａ 文章编号：１０００－６１３３（２０２３）０５－００５２－０６１　引言冠簧接触作为电连接器常用的接触件形式之一，具有结构简单、性能稳定、使用规格范围大等优点。

但是冠簧接触对机械寿命要求相对不高，根据实际应用经验知，目前常用的冠簧接触对插拔几千次后，插孔的力值便无法达到要求，插针表面也出现了严重磨损。

对于一些经常插拔和微动的连接器，冠簧接触对现有的寿命状态无法满足其使用要求。

因此，探究影响冠簧接触对寿命的影响因素，优化冠簧接触对性能，对于对寿命有高要求的应用场合的连接器具有极其重要的价值。

本文首先从理论角度对影响冠簧接触对寿命的因素进行分析，然后通过对一款典型的常规冠簧接触对的各参数进行优化设计及试验对比验证，分析得出其中的关键因素。

图１　冠簧接触件结构２　冠簧接触件寿命影响因素分析冠簧接触对由三部分组成：插孔体、插针、冠簧，其结构示意图如图１所示。

在接触对对插的过程中直接接触的是插针与冠簧，因此其寿命的高低由插针及冠簧的寿命直接决定。

已有研究发现：抛开接触对使用的环境因素，单从接触对本身考虑，其主要失效有：接触压力不足、接触磨损、镀层接触状态改变等［１］。

序号标准号标准名称1GB 13140.3-2008家用和类似用途低压电路用的连接器件第2部分:作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求无螺纹型夹紧件的连接器件的特殊要求2GB 13140.4-2008家用和类似用途低压电路用的连接器件第2部分:作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求3GB 13140.5-2008家用和类似用途低压电路用的连接器件第2部分:扭接式连接器件的特殊要求4GB 13140.6-2000家用和类似用途低压电路用的连接器件第2部分:端子或连接器件用(端接和/或分接)接线盒的特殊要求5GB 17196-1997连接器件连接铜导线用的扁形快速连接端头安全要求6GB 17464-1998连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求7GB 19651.3-2008杂类灯座第2-2部分:LED模块用连接器的特殊要求8GB 4453-1984消火栓连接器9GB/T 11313.1-2000射频连接器第1-1部分:单或多系列空白详细规范10GB/T 11313.2-2007射频连接器第2部分:9.52型射频同轴连接器分规范11GB/T 11313.24-2001射频连接器第24部分:75Ω电缆分配系统用螺纹连接射频同轴连接器(F型)12GB/T 11313.33-2001射频连接器第33部分:BMA系列射频连接器分规范13GB/T 11313.36-2006射频连接器第36部分:特性阻抗为50Ω的搭锁连接微小型射频同轴连接器(MCX型)14GB/T 11313.4-2007射频连接器第4部分:外导体内径为16mm(0.63in)、特性阻抗为50Ω、螺纹连接的射频同轴连接器(7-16型)15GB/T 11313-1996射频连接器第1部分:总规范一般要求和试验方法16GB/T 12272-1990射频同轴连接器耐射频高电位电压测试方法17GB/T 12507.1-2000光纤光缆连接器第1部分:总规范18GB/T 12793-1991电连接器接触件嵌卸工具总规范19GB/T 13536-1992飞机地面供电连接器20GB/T 13881-1992牵引车与挂车之间气制动管连接器21GB/T 14313-1993精密硬同轴线及其精密连接器总规范22GB/T 14865-1993SMB型射频同轴连接器23GB/T 14947-1994声系统设备互连用连接器的应用24GB/T 15125-1994信息技术数据通信25插针DTE/DCE接口连接器及接触件号分配25GB/T 15157.14-2007频率低于3MHz的印制板连接器第14部分:音频、视频和音像设备用低音频及视频圆形连接器详细规范26GB/T 15157.2-1998印制板用频率低于3MHz的连接器第2部分:有质量评定的具有通用安装特征基本网格 2.54mm(0.1in)的印制板用两件式连接器详细规范27GB/T 15157.7-2002频率低于3MHz的印制板连接器第7部分:有质量评定的具有通用插合特性的8位固定和自由连接器详细规范28GB/T 15157-1994印制板用频率低于3MHz的连接器第1部分:总规范一般要求和编制有质量评定的详细规范的导则29GB/T 15212-1994广播及类似声系统用连接器的应用30GB/T 15396-1994射频电缆和连接器用六角和正方形压模腔体、压头、标准规、外导体压接套和中心接触件压接导线筒的尺寸31GB/T 15644-1995视听系统设备互连用连接器的应用32GB/T 15886-1995C型射频同轴连接器33GB/T 15887-1995SMC型射频同轴连接器34GB/T 15888-1995UHF型射频同轴连接器35GB/T 15889-1995SSMA型射频同轴连接器36GB/T 15890-1995SSMB型射频同轴连接器37GB/T 17183-1997数据终端设备和数据电路终接设备用的高速25插针接口暨可替换的26插针连接器38GB/T 17535-1998信息技术系统间远程通信和信息交换在S和T参考点上定位的ISDN基本接入接口用的接口连接器和接触件分配39GB/T 17559-1998信息技术系统间远程通信和信息交换26插针接口连接器配合性尺寸和接触件编号分配40GB/T 17562.1-1998频率低于3MHz的矩形连接器第1部分:总规范一般要求和编制有质量评定要求的连接器详细规范的导则41GB/T 17562.8-2002频率低于3MHz的矩形连接器第8部分:具有4个信号接触件和电缆屏蔽用接地接触件的连接器详细规范42GB/T 17959-2000信息技术系统间远程通信和信息交换50插针接口连接器配合性尺寸和接触件编号分配43GB/T 18123-2000音频、视频及视听系统视频系统Y/C连接器的应用和优选电配接值44GB/T 18310.42-2003纤维光学互连器件和无源器件基本试验和测量程序第2-42部分:试验连接器的静态端部负荷45GB/T 18311.30-2007纤维光学互连器件和无源器件基本试验和测量程序第3-30部分:检查和测量单套管多芯光纤连接器抛光角度和光纤位置纤维光学互连器件和无源器件基本试验和测量程序第3-34部分: 46GB/T 18311.34-2003检查和测量随机配接连接器的衰减纤维光学互连器件和无源器件基本试验和测量程序第3-40部分: 47GB/T 18311.40-2003检查和测量带保偏光纤尾纤连接器的消光比有质量评定的直流和低频模拟及数字式高速数据处理设备用连接器48GB/T 18501.1-2001第1部分:总规范直流和低频模拟及数字式高速数据处理设备用连接器第2部分:有49GB/T 18501.2-2001质量评定的圆形连接器分规范电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-104部50GB/T 19520.15-2009分:基于连接器的插箱和插件的接口尺寸连接器件电气铜导线螺纹型和非螺纹型夹紧件的安全要求适用51GB/T 20636-2006于35mm2以上至300mm2导线的特殊要求道路车辆牵引车和挂车之间的电连接器第1部分:24V标称电压车52GB/T 20716.1-2006辆的制动系统和行走系的连接道路车辆牵引车和挂车之间的电连接器第2部分:12V标称电压车53GB/T 20716.2-2006辆的制动系统和行走系的连接54GB/T 20717-2006道路车辆牵引车和挂车之间的电连接器24V15芯型55GB/T 20718-2006道路车辆牵引车和挂车之间的电连接器12V13芯型56GB/T 21021-2007射频连接器、连接器电缆组件和电缆互调电平测量57GB/T 21022.1-2007纤维光学连接器接口第1部分:总则和导则58GB/T 23469-2009坠落防护连接器59GB/T 4982-2003真空技术快卸连接器尺寸第1部分:夹紧型60GB/T 4983-2003真空技术快卸连接器尺寸第2部分:拧紧型61GB/T 5053.1-2006道路车辆牵引车与挂车之间电连接器7芯24V标准型(24N)62GB/T 5053.2-2006道路车辆牵引车与挂车之间电连接器7芯12V标准型(12N)63GB/T 5053.3-2006道路车辆牵引车与挂车之间电连接器定义、试验方法和要求电子设备用机电元件基本试验规程及测量方法第8部分:连接器、64GB/T 5095.8-1997接触件及引出端的机械试验65GB/T 5964-2008核仪器用同轴电缆连接器66GB/T 6643-1986通用硬同轴传输线及其法兰连接器总规范非广播磁带录象机测量方法第5部分:宽带录象机-- 包括具有Y/C 67GB/T 7397.5-2000视频连接器的宽带录象机(PAL/NTSC)微处理器系统总线8位及16位数据(MULTIBUS I) 第2部分:对带68GB/T 7497.2-2008有边缘连接器(直接配合)的系统总线配置的机械与引脚的描述69GB/T 7497.3-2008微处理器系统总线8位及16位数据(MULTIBUS I) 第3部分:对带有插针与插座连接器(间接配合)的欧洲板配置的机械与插针的描述70GB/T 9393-1988ST3型电子测量仪器用连接器信息技术数据通信37插针DTE/DCE接口连接器和接触件编号分71GB/T 9950-2008配信息技术系统间远程通信和信息交换34插针DTE/DCE接口连接72GB/T 9951-2008器的配合性尺寸和接触件编号分配73GB 13140.1-2008家用和类似用途低压电路用的连接器件第1部分:通用要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的74GB 13140.2-2008带螺纹型夹紧件的连接器件的特殊要求75GB/T 14370-2007预应力筋用锚具、夹具和连接器76GB/T 5335-2008汽车液压制动装置压力测试连接器技术要求77GB/T 5922-2008汽车和挂车气压制动装置压力测试连接器技术要求信息技术数据通信15插针DTE/DCE接口连接器和接触件编号分78GB/T 9952-2008配79GB 11313-1989射频同轴连接器总规范80GB 11314-1989N型射频同轴连接器81GB 11315-1989BNC型射频同轴连接器82GB 11316-1989SMA型射频同轴连接器83GB 12321-1990船用16~125A插头插座和连接器84GB 12507-1990光纤光缆连接器第1部分:总规范(可供认证用)85GB 13140.1-1997家用和类似用途低压电路用的连接器件第1部分:通用要求家用和类似用途的固定电气装置的连接器件连接铜导线的无螺纹86GB 13140.2-1995端子的特殊要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的87GB 13140.2-1998带螺纹型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的88GB 13140.3-1998带无螺纹型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接件第2部分:作为独立单元的带89GB 13140.4-1998刺穿绝缘型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接器件第2部分:扭接式连接器件90GB 13140.5-1998的特殊要求91GB 4728.3-1984电气图用图形符号导线和连接器件电子设备用机电元件基本试验规程及测量方法第八部分:连接器、92GB 5095.8-1986接触件及接端的机械试验93GB 5146-1985音响设备用圆形连接器型号命名方法94GB 5818-1986音响设备用圆形连接器总规范(可供认证用)95GB 5819.1-1986音响设备用圆形连接器详细规范YS1型圆形连接器(可供认证用) 96GB 5819.2-1986音响设备用圆形连接器详细规范YS2型圆形连接器(可供认证用) 97GB 5819.3-1986音响设备用圆形连接器详细规范YC型圆形连接器(可供认证用) 98GB 5819.4-1986音响设备用圆形连接器详细规范YL型圆形连接器(可供认证用) 99GB 6644-1986通用硬同轴传输线及其法兰连接器详细规范100GB 8286.4-1987矿用隔爆型移动变电站高压电缆连接器101GB 9021.1-1988SL10型视频连接器102GB 9021.2-1988SL12型视频连接器103GB 9021.3-1988SL16型视频连接器104GB 9024-1988印制板用频率低于3MHz的连接器总则和制订详细规范和导则105GB 9539-1988DC2型带状电缆连接器详细规范106GB/T 12270-1990射频同轴连接器电气试验和测试程序屏蔽效率107GB/T 12271-1990射频同轴连接器射频插入损耗测试方法108GB/T 12507.2-1997光纤光缆连接器第2部分:F-SMA型光纤光缆连接器分规范109GB/T 13949-1992视频系统中21芯连接器的应用特性110GB/T 14370-2000预应力筋用锚具、夹具和连接器111GB/T 14557-1993射频同轴连接器电气试验和测量程序反射系数信息处理数据通信使用25插针连接器的DTE/DCE接口备用控112GB/T 15123-1994制操作113GB/T 15158-1994音响设备用连接器系列和品种114GB/T 5053.1-1985汽车与挂车之间24N型电连接器115GB/T 5053.2-1985汽车与挂车之间12N型电连接器116GB/T 5053.3-1985汽车与挂车之间电连接器的试验方法与要求117GB/T 5335-1985汽车制动装置液压试验的连接器118GB/T 5922-1986汽车和挂车气压制动装置压力测试连接器119GB/T 5964-1986核仪器用高压同轴连接器微处理机系统总线I8位及16位数据第二部分:采用边缘连连接器120GB/T 7497.2-1987(直接配合)作为系统总线配置的机械及插针的微处理机系统总线I8位及16位数据第三部分:采用插针和插座连121GB/T 7497.3-1987接器(间接配合)作为系统总线配制的机械及插122GB/T 9020-1988视频连接器总规范123GB/T 9538-1988带状电缆连接器总规范124GB/T 9950-1988数据通信37插针及9插针DTE/DCE接口连接器和插针分配125GB/T 9951-1988数据通信34插针DTE/DCE接口连接器和插针分配126GB/T 9952-1988数据通信15插针DTE/DCE接口连接器和插针分配127GJB 101-86小圆形快速分离耐环境电连接器总规范128GJB 101A-97耐环境快速分离小圆形电连接器总规范129GJB 1216-91电连接器接触件总规范130GJB 1217-91电连接器试验方法131GJB 1308-91滤波电连接器要求132GJB 142/1-97机柜用外壳定位小型矩形电连接器详细规范133GJB 142A-94机柜用外壳定位小型矩形电连接器总规范134GJB 143-86３ＣＸ型气密封耐辐照圆形电连接器总规范ＧＪＢ５９８耐环境快速分离圆形电连接器的绝缘安装板接触件孔135GJB 1610-93位排列ＧＪＢ５９９耐环境快速分离高密度小园形电连接器的绝缘安装板136GJB 1611-93接触件孔位排列ＧＪＢ６００螺纹连接圆形电连接器的绝缘安装板接触件孔位排137GJB 1612-93列138GJB 1717-93通用印制电路板电连接器总规范139GJB 176-86耐环境线簧孔矩形电连接器总规范140GJB 176A-98Ｊ７系列耐环境线簧孔矩形电连接器规范141GJB 177-86压接接触矩形电连接器总规范142GJB 177A-99压接接触件矩形电连接器总规范143GJB 1784-93电连接器附件总规范144GJB 198-86火炮与牵引车间的电连接器的试验方法与要求145GJB 199-86火炮与牵引车间的１２Ｎ型电连接器146GJB 200-86火炮与牵引车间的２４Ｎ型电连接器147GJB 201-86火炮与牵引车间的电连接器在牵引车后横梁上的安装148GJB 2281-95带状电缆电连接器总规范149GJB 2292-95电连接器附件配合尺寸和要求150GJB 2293-95电连接器接触件配合尺寸和要求151GJB 2446-95外壳定位超小型矩形电连接器总规范152GJB 2447-95耐振音频电连接器总规范153GJB 2889-97ＸＣ系列高可靠小圆形线簧孔电连接器规范154GJB 2905-97耐环境推／拉式快速分离圆形电连接器总规范155GJB 3159-98机柜和面板用矩形电连接器总规范156GJB 3234-98耐环境复合材料外壳高密度小园形电连接器及附件总规范157GJB 3517-99刀叉型接触件中心螺杆连接矩形电连接器总规范158GJB 3593-99耐强冲击螺纹连接圆形电连接器总规范159GJB 3780-99组合式电连接器及其零部件总规范160GJB 598-88耐环境快速分离圆形电连接器总规范161GJB 598A-96耐环境快速分离圆形电连接器总规范162GJB 599-88耐环境快速分离高密度小圆形电连接器总规范163GJB 599A-93耐环境快速分离高密度小圆形电连接器总规范164GJB 600-88螺纹连接圆形电连接器总规范165GJB 600A-2001螺纹连接圆形电连接器总规范166GJB 970-90防水快速分离重负荷电连接器总规范167GJB/Z 62.1-94军用电连接器系列型谱低频电连接器168GJB/Z 62.2-94军用电连接器系列型谱射频连接器169GJB/Z 62.3-94军用电连接器系列型谱插入式电子元器件插座170GJB/Z 79-96接口电连接器选型指南171GJB 101-86小圆形快速分离耐环境电连接器总规范172GJB 101A-97耐环境快速分离小圆形电连接器总规范173GJB 1212-91射频三同轴连接器总规范174GJB 1216-91电连接器接触件总规范175GJB 1217-91电连接器试验方法176GJB 1308-91滤波电连接器要求177GJB 142-86Ｄ系列矩形连接器总规范178GJB 142/1-97机柜用外壳定位小型矩形电连接器详细规范179GJB 142A-94机柜用外壳定位小型矩形电连接器总规范180GJB 143-86３ＣＸ型气密封耐辐照圆形电连接器总规范。

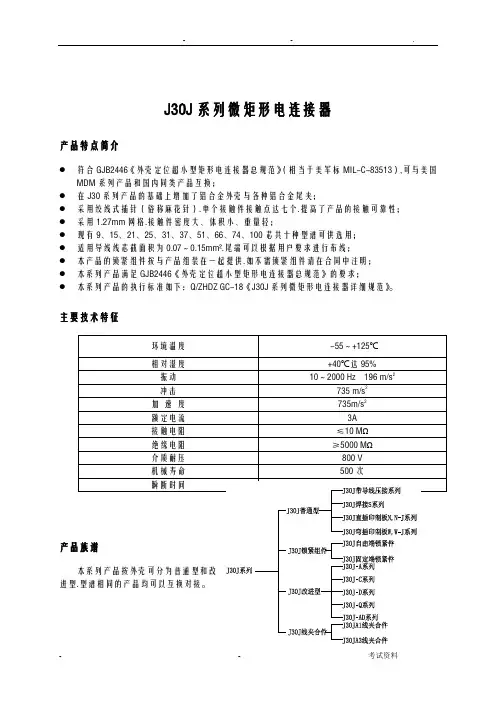

J30J系列微矩形电连接器产品特点简介●符合GJB2446《外壳定位超小型矩形电连接器总规范》（相当于美军标MIL-C-83513）,可与美国MDM系列产品和国内同类产品互换；●在J30系列产品的基础上增加了铝合金外壳与各种铝合金尾夹；●采用绞线式插针（俗称麻花针）.单个接触件接触点达七个.提高了产品的接触可靠性；●采用1.27mm网格.接触件密度大、体积小、重量轻；●现有9、15、21、25、31、37、51、66、74、100芯共十种型谱可供选用；●适用导线线芯截面积为0.07～0.15mm².尾端可以根据用户要求进行布线；●本产品的锁紧组件按与产品组装在一起提供.如不需锁紧组件请在合同中注明；●本系列产品满足GJB2446《外壳定位超小型矩形电连接器总规范》的要求；●本系列产品的执行标准如下：Q/ZHDZ GC-18《J30J系列微矩形电连接器详细规范》。

主要技术特征J30J改型J30J-A系列产品：1．产品接触件与导线连接方式为压接式；2．产品自带屏蔽线夹与屏蔽网；3．产品出线方向与插头插座插拔方向一致。

J30J-C系列产品：1．产品接触件与导线连接方式为压接式；2．产品出线方向与插头座插拔方向成90°；3. 本系列只能与L、K、K1型锁紧组件配套使用。

J30J-D系列产品：1．产品接触件与导线连接方式为压接式；2．主要用于要求安装螺钉防转动的使用场合；3．本系列只能与P、P1、P8、P9型锁紧组件配套使用。

J30J-Q系列产品：1．产品接触件与导线连接方式为压接式；2．外壳较其它同类型产品要宽。
