下载文档原格式

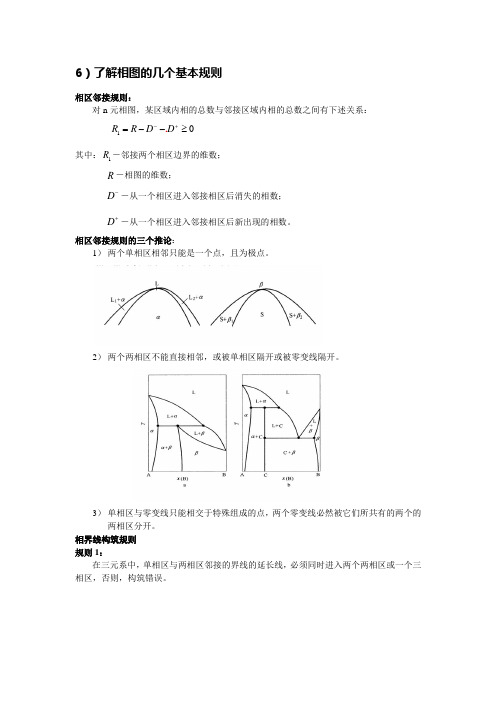

6）了解相图的几个基本规则相区邻接规则：对n 元相图，某区域内相的总数与邻接区域内相的总数之间有下述关系：10R R D D -+=--≥其中：1R －邻接两个相区边界的维数；R －相图的维数；D -－从一个相区进入邻接相区后消失的相数；D +－从一个相区进入邻接相区后新出现的相数。
相区邻接规则的三个推论：1） 两个单相区相邻只能是一个点，且为极点。
2） 两个两相区不能直接相邻，或被单相区隔开或被零变线隔开。
3） 单相区与零变线只能相交于特殊组成的点，两个零变线必然被它们所共有的两个的两相区分开。
相界线构筑规则规则1：在三元系中，单相区与两相区邻接的界线的延长线，必须同时进入两个两相区或一个三相区，否则，构筑错误。
规则2：在二元系中，单相区与两相区邻接的界线延长线必须进入两相区，不能进入单相区。
或者说，单相区两条边界线的交角小于180º。
复杂三元系二次体系副分规则对构筑含有二元或三元化合物的复杂的三元系相图，一般是将这个三元系分为若干个简单的三元系。
含有一个化合物的三元系二次体系副分规则1）若体系中只有一个二元化合物，副分规则规定，将这个二元化合物与其对面的顶点连接起来，形成两个三元系相图；2）若体系中存在一个三元化合物，则将这个三元化合物与相图的三个顶点连起来，形成三个三元系相图。
含有两个以上化合物的三元系二次体系副分规则（1）连线规则：连接固相成分代表点的直线，彼此不能相交。
（2）四边形对角线不相容原理：三元系中任意四个固相代表点构成的四边形，只有一条对角线上的两个固相可平衡共存。
其判定有两种方法。
①实验法；②计算法切线规则相分界线上任意一熔体，在结晶时析出的固相成分，由该点与相成分点（析出相浓度三角形之边）的连线之交点表示。
（1）当交点位于浓度三角形边上，则这段分界线是低共熔线；（2）当交点位于浓度三角形边的延长线上，则该段分界线是转熔线。
阿尔克马德规则（罗策印规则）在三元系中，若平衡共存的两个相成分点的连线（或其延长线）与划分这两个相的分界线（或延长线）相交，则交点是分界线的最高温度点。
