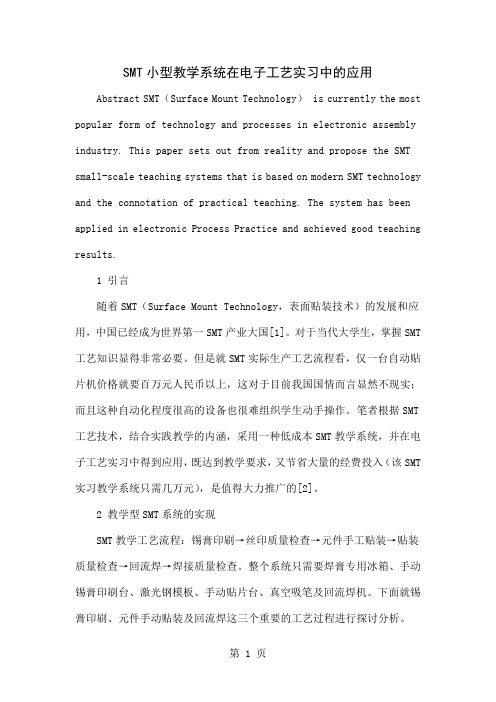

SMT小型教学系统在电子工艺实习中的应用Abstract SMT（Surface Mount Technology） is currently the most popular form of technology and processes in electronic assembly industry. This paper sets out from reality and propose the SMT small-scale teaching systems that is based on modern SMT technology and the connotation of practical teaching. The system has been applied in electronic Process Practice and achieved good teaching results.1 引言随着SMT（Surface Mount Technology，表面贴装技术）的发展和应用，中国已经成为世界第一SMT产业大国[1]。
对于当代大学生，掌握SMT 工艺知识显得非常必要。
但是就SMT实际生产工艺流程看，仅一台自动贴片机价格就要百万元人民币以上，这对于目前我国国情而言显然不现实；而且这种自动化程度很高的设备也很难组织学生动手操作。
笔者根据SMT 工艺技术，结合实践教学的内涵，采用一种低成本SMT教学系统，并在电子工艺实习中得到应用，既达到教学要求，又节省大量的经费投入（该SMT 实习教学系统只需几万元），是值得大力推广的[2]。
2 教学型SMT系统的实现SMT教学工艺流程：锡膏印刷→丝印质量检查→元件手工贴装→贴装质量检查→回流焊→焊接质量检查。
整个系统只需要焊膏专用冰箱、手动锡膏印刷台、激光钢模板、手动贴片台、真空吸笔及回流焊机。
下面就锡膏印刷、元件手动贴装及回流焊这三个重要的工艺过程进行探讨分析。
关于职业学校SMT课程教学的探索和实践关于职业学校SMT课程教学的探索和实践摘要：职业教育的突出特点之一是注重学生能力的提高和素质的培养，培养社会需求的应用型人才。
SMT在电子行业中应用广泛，是职业学校学生的主要就业方向之一，开展SMT的研讨与应用，并将此技术融入教学工作中，实现教学方法改革，适应社会开展需求。
关键词：职业教育；SMT应用；教学方法依据装备制造业开展的实际需求，我国目前正在大力开展职业教育。
职业教育的突出特点之一是注重学生能力的提高和素质的培养，培养社会需求的应用型人才。
SMT目前在电子行业中应用广泛，是职业学校学生的主要就业方向之一，为此笔者结合所在学校的SMT工艺教学实际，探讨如何将此技术融入我们教学工作中，在教学过程中开展哪些教学内容，供大家应用探讨。
我校已经开展SMT教学多年，SMT是我校电子类专业的主干专业根底课程之一。
该课程主要任务是通过实训，使学生熟悉SMT设备结构，掌握SMT组装工艺流程，让学生学会丝印机、贴片机、再流焊机的软件设置并会应用。
在教师的指导下，学生通过小组合作能够完成根本操作，提高自身的实际操作技能。
我们在SMT组装工艺教学过程中做了如下探索。
一、建立SMT外表安装实训车间1.采用校企合作模式学校统一采购了外表安装的生产性设备，主要有丝印机、上料机、贴片机和8温区回流焊机，并与大连爱丁数码产品合作签订了产品加工协议，主要利用学校的SMT生产线设备进行充电器电路板元器件贴片。
合作模式具体就是由学校提供场地、设备、人力和配套设施，由企业提供技术人员、加工工艺、材料，学校和企业共同经营和管理。
2.实训车间运行情况SMT外表安装实训车间采用全天实训，经考核和选拔后，企业技术人员和学校教师对学生进行岗前培训。
实训期间，学校和企业按学生出勤、实训表现及技能水平做出评价，作为学生成绩评判和学分置换的依据。
二、学习SMT根本工艺构成要素1.丝印：其作用是将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。

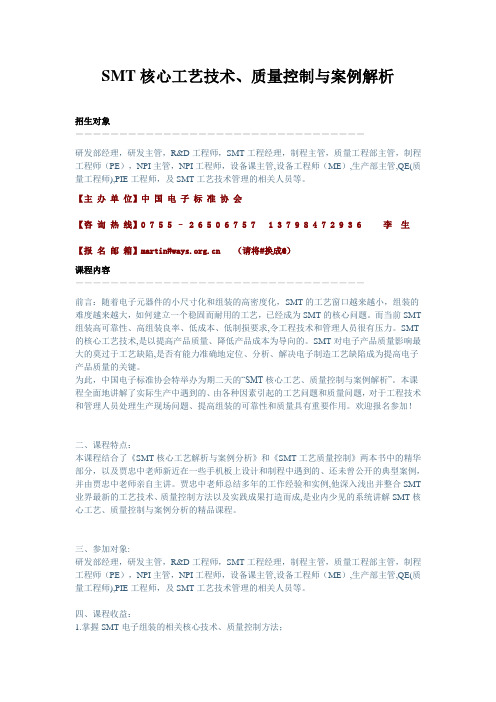

SMT核心工艺技术、质量控制与案例解析招生对象－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－研发部经理，研发主管，R&D工程师，SMT工程经理，制程主管，质量工程部主管，制程工程师（PE），NPI主管，NPI工程师，设备课主管,设备工程师（ME）,生产部主管,QE(质量工程师),PIE工程师，及SMT工艺技术管理的相关人员等。
