电路作图练习题

《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光 B．只有L2发光C．L1、L2都发光 D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A．若S1、S2、S3都闭合时，则L1、L2并联B．若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C． L1和 L2都发光D．L1和 L2都不发光L2L1L2L1L2L1L2L1A DCBL2L1S1S3S28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

电路图作图练习一、实物图连接（根据要求连接，要求导线不交叉）1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1，2只控制灯泡2。

5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

二、实物图连接（根据电路图连接，要求导线不交叉）1、将下图中的电路元件按电路图连接成实物图．2、按照下列电路图，将对应右图各实物元件连接起来。

图1-2图2-1图2-1L 1 L 2L 2L 1L 3L 3L三、根据实物图画出电路图1、请按下图所示的电路连接情况，在方框内画出对应的电路图2、在下图中的指定方框中，按照实物连线图所示画出电路图。

3、根据实物图，画出相应的电路图．图1-1四、设计电路图，并连接电路。

1、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。

2.需要设计电路图，并把实物连接成电路。

3、去年暑假小科同学去外地旅游时发现两个现象：（1）在公交车上，她发现在后门的两侧扶手上，各装有一个按钮（如图甲所示，相当于一个开关），想要下车的乘客只要按下任何个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车；（2）火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，如图乙所示，提醒旅客两间厕所内都有人。

这里面的电路是怎样设计的？请你帮小科把答题卷图中的各元件符号连接成符合要求的电路图。

4吊灯上有三只灯泡，一只开关能控制使它们同时亮同时灭。

电路图练习测试题 SANY GROUP system office room 【SANYUA16H-电路图练习题 一、选择题1．图是小明研究电路电流关系的实物电路，下面四个电路图与小明的实验电路相符的是（） A.B.C.D.2．下图中的电路图和实物图相对应的是()A. B. C. D.3．下列图的四个电路中，与左侧实物图相对应的是【】A. B. C. D.第4题4．如图所示电路中，各元件均能正常工作．下列描述正确的是（）A ．闭合S1、S2，灯亮铃不响B ．闭合S1、S2，灯灭铃不响C ．闭合S1、S2，铃响灯不亮D ．闭合S1、S2，灯亮铃也响5．对于如图所示的电路，下列说法中正确的是（）A ．闭合S2，断开S1、S3时，电路是断路B ．闭合S1、S2、S3时，电路是通路C ．闭合S1、S3，断开S2时，电路是短路D ．闭合S2、S3，断开S1时，Ll 发光而L2不发光6．如图所示，1、2、3、4表示电路的四个连接点，现在只要灯L 2发光，正确的连接方法是（）A ．只要将3、4连接起来B ．只将2、3连接起来C ．将1、2和3、4分别连接起来D ．将1、4和2、3分别连接起来7．如下图所示的各电路图，当1S 和2S 都闭合时，两个灯泡都能发光的是()8．在图所示的电路中，三个灯泡始终完好，当开关S 闭合时（）A 、L 1、L 3亮，L 2不亮B 、L 1亮，L 2、L 3不亮C 、L 1、L 2、L 3都不亮D 、L 1、L 2、L 3都亮9．如图所示的电路图中，下列说法错误的是（）A ． 闭合S 1，断开S 2、S 3电路是断路B ． 闭合S 2，断开S 1、S 3电路是断路C ． 闭合S 2、S 3，断开S 1电路是短路D ． 闭合S 1、S 2，断开S 3电路是断路10．临沂一中物理兴趣小组设计了一种具有光控和延时功能的路灯，天黑时亮，夜深时熄灭．光控开关在光线较暗时闭合，延时开关常温下是闭合的，但在通电5小时后会因发热而自动断开．上图中符合设计要求的电路图是（）11．利用“光控开关”和“声控开关”可以节约居民楼道灯的用电。

《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ） A ．只有L 1发光 B ．只有L 2发光 C ．L 1 、L 2都发光 D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ） A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体A DC BB ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

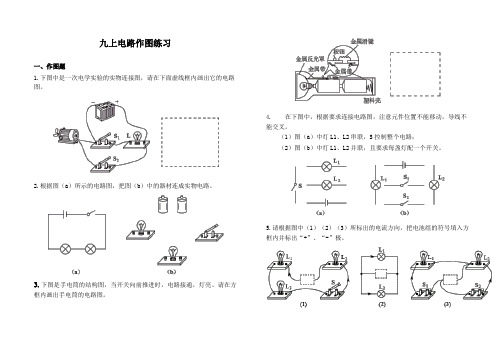

九上电路作图练习一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。

请在方框内画出手电筒的电路图。

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。

6.如下图所示电路，画出相应的电路图。

7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。

8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。

（3）把图丙中各电路元件接成串联电路。

9.请将下图中的元件连接成串联电路。

10.【2008·广西钦州】某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。

11.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。

13.请根据如图所示的实物图画出电路图。

14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。

16.请画出如下图所示的实物电路的电路图。

17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。

一、电路认识部分1、如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（）2、如图所示电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光 B．L1、L2都不能发光C．L l能发光，L2不能发光 D．L l不能发光，L2能发光3、小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。

平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。

小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。

下列电路图中符合要求的是：( )4、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。

下列电路设计中符合要求的是（）5、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是（）6、击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。

当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。

下面能反映这种原理的电路是（）7、下列四个电路图中与右边实物图相对应的是8、关于图中的实物连接图，下列说法正确的是（ ）A ．L 1和L 2是串联B ．L 1和L 3是串联C ．L 1、L 2、L 3是串联D ．L 1、L 2、L 3是并联9、如图所示为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断( )A ．红灯、黄灯、绿灯是串联的B ．红灯、黄灯、绿灯是并联的C ．红灯与黄灯并联后再与绿灯串联D ．绿灯与黄灯并联后再与红灯串联10、如图所示的电路中，则下列说法中正确的是( )A ．S 闭合后，L 1、L 2并联且都能发光B ．S 闭合后，电路将发生短路C ．要使L 1、L 2串联，可去掉导线 aD ．若将导线 M 从接线柱 B 改接到接线柱 A 上，则电路发生短路 11、家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。

电路作图题练习.请在方框内画出如图所示的实物电路的电路图.10.5Li图2Li甲乙16.甲乙【答案】1.解：电流从正极开始分支，一支经左边灯泡，另一支经左边开关、右边灯泡，然后两支汇合共冋经过右边开关回到电源负极•如图所示:2.解：由实物图知，此电路是并联，电流有两条路径，电流从电源正极流出分成两支：一支通过S2^L2^S I回到电源负极；另一条经过L1与通过L2的电流汇合后经S回到电源负极•电路图如图所示：1| ---------s i“--------- -------------- 卜•3.解：根据实物图可知，从正极出发开始分支，一支经开关S、灯泡L i；另一支经灯泡L2,开关&，然后S 控制干路，开关 S 2控制L 2的支路，电路图如图所示:S 后分支，一支经开关 S 2、灯泡L i ,另一支经灯泡L 2、开关S 3,然后共同回到SiL]电源的负极，如图所示:图，如图所示:----- ® ------- ®—8.解：从电源正极出发开始分路， 一路经过灯泡L i ,另一路经过L 2和S ，然后共同经开关 S 回到电源负极;共同回到负极•如图所示:—a1 r14.解：图中，电流从正极开始分支，一支经灯泡 再经过开关S 2,回到电源负极，电路图如图所示:7.解：由图可知，电流从电源正极出发，依次经过灯泡丿—II _L 2、L 1和开关，然后回到电源负极，据此画出电路然后两支汇合, 电流从正极流出，经过开关如图所示:9.解：根据电流流向法，先从正极出发依次串联上面开关、下面的开关、电铃回到电源负极，再把灯泡并联在下10.解：根据电流流向法，先从正极出发后分支，一支经过灯泡开关 S i 和灯泡L i ，另一支经过灯泡 L 2后汇11. 解：电路中，灯与电铃并联，开关控制电铃，另一开关在干路上，根据电路图连接实物图，如下所示:12. 解：由电路图可知，两灯泡并联，然后与开关、电源串联组成电路，如下图所示:13.解：根据电流流向法，先从正极出发依次串联开关 S 3、开关S 2、灯泡L 2回到负极，然后开关 S 1和灯泡 L 1串联以后，把灯泡L 1的右端与开关S 2的右端相连、开关S 1的左端和灯泡L 2的左端相连即可，如下图所示:面开关和电铃两端，如图所示:合，回到电源负极；如图所示:由电路图可知，两灯泡并联，S控制L i, S2控制L2•实物电路如图所示:15.解：根据电流流向法、按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联开关泡L2,回到负极;S3 再从开关S的左端引出一根导线，连接开关S i、灯泡L i，回到电源的负极（接在灯泡L2右端）；如下图:16.解：两灯泡并联，其中开关S i控制整个电路，开关S2控制灯泡L i，根据要求用导线将实物电路连接起来•如图所示:。

连接电路图巩固练习
一、作图题
1．根据电路图连接实物
2．用铅笔代替导线，根据电路图连接实物图。

3．同学们用电流表测量并联电路中的电流，已知通过灯L1和L2的电流都不超过0.3A，请你依据图甲所示电路图连接图乙所示实物电路图（导线不能交叉）。

4．如图甲所示，L1和L2两个规格相同的小灯泡，闭合开关时，通过L1的电流为0.38A。

请你按照图甲的电路图用笔画线代替导线完成图乙的实物图连接。

5．在如图中请你以笔代线电路图连接好实物路。

（其中A的量程为0～0.6A，V的量程为0～3V，导线不能交叉）
6．请根据电路图连接实物图。

7．
根据图所示的实物连线图，请在方框内画出对应的电路图。

要求连线横平竖直，元件一一对应，尽量使电路图简洁美观）
8．请根据如图所示的实物图，在虚线框内画出对应的电路图。

9．根据实物图在方框中画出电路图。

10．按照图甲所示的实物图，请在方框乙内画出其电路图。

11．根据如图所示的实际电路，在虚线框内画出电路图。

12．根据如图所示的实物图画出电路图。

13．根据如图所示的实物连接图，在虚线框中画出相应的电路图。

14．根据如图所示的实物连线图，在左边方框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）
15．根据实物图在方框内画出相应电路图。

16．小明连接了如图1的实验电路，请你在图2方框内画出对应的电路图。

参考答案
1．，，2．
3．
4．
5．
6．7．8．
9．
10．11．
12．
13．
14．
15．16．。

电路图连接作图题专项练习30题（有答案）1．根据电路图将图中的实物连接起来：2．根据电路图将图中的实物连接起来：3．根据电路图将图中的实物连接起来：4．根据电路图将实物连成电路．5．请将如图中的元件连接成串联电路．6．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.4A，根据电路图，用笔画线作导线把右边的实物连接起来（导线不要交叉）．7．根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）8．根据电路图连接实物图：9．根据电路图将下面两组实物连接起来．10．如图所示，根据甲电路图连接乙的实物图．11．按照图甲所示的电路图，将图乙中的各个元件连接起来（用笔画线表示导线）．12．根据电路图连接实物．13．根据实物图画出电路图．14．根据如图所示的电路图，把实物元件连接起来．15．依照电路图，将对应各实物元件连接起来16．按照图1的电路图连接图2的实物．17．根据题意作图．（1）在如图甲中画出电路图中的电流方向，并连接图乙的实物图．（2）请根据如图丙实验电路，在图方框内画出电路图．18．根据电路连接实物图．19．如图所示，现有一个电池组、一个滑动变阳器、一个开关（总开关）和两盏电灯．请你按要求连接电路：L1的亮度不变，L2的亮度可调节．20．按如图（a）所示的电路图，将图（b）的实物连起来．21．按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接．22．按要求作图：（1）在图甲方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．（2）请按图乙电路图连好图丙中实物电路图．23．作图：（1）根据实物连接在下面的方框内画出电路图．（2）根据电路图连接实物图24．用铅笔画线作导线，按照图1所示电路图，把图2所示的实物图连接起来．25．根据图甲中的元件，在图乙的方框中按要求画出电路图，并连接实物图．要求：L1、L2并联，A1测L1中的电流，A2测干路的电流，S1控制L1，S2控制L2，S3在干路中．L1中的电流为0.4A，L2中的电流为0.5A．26．如图甲所示，使用一个开关同时控制两盏灯的亮灭．请用两种不同的电路连接方法，注意不要涂改，导线不要交叉，并在右侧画出其中一个的电路图．27．在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请按电路图连接实物图：（L1通过电流为0.2A，L2通过的电流为0.5A）（导线不能交叉）．28．用笔画线代替导线将如图中元件连成电路并左边画出电路图，要求L l、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉．29．按如图1的电路图将图2的实物图连接好（注意位置关系），实物图中的三块电表均是左边为“+”接线柱，右边为“﹣”接线柱．30．小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A，请你根据图乙所示的电路图，用笔画线代替导线，连接图丙中的实物电路．（要求导线不能交叉）电路图连接作图题专项练习30题答案：1．根据电路图将图中的实物连接起来：【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联开关S1、灯泡L1后回到负极，再把灯泡L2、开关S2串联后并列接在开关S1、灯泡L1这一支路的两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．2．根据电路图将图中的实物连接起来：【分析】根据电路图分析清楚电路结构，然后根据电路图连接实物电路图．【解答】解：由图示电路图可知，两灯泡并联，其中一开关串联在干路中，另一开关接在支路中；从电源正极出发，把开关S1、灯泡L2、开关S2串联起来回到电源负极，然后把L1并联在S1与L2这一支路的两端，实物如图所示：【点评】本题考查了连接实物电路图，分析清楚根据电路图分析清楚电路结构是解题的前提与关键，根据电路图连接实物电路图即可解题．3．根据电路图将图中的实物连接起来：【分析】根据电路图分析清楚电路结构，然后根据电路图连接实物电路图．【解答】解：由图示电路图可知，两灯泡串联，根据电路图连接实物电路图，实物电路图如图所示：【点评】本题考查了实物电路图的连接，根据电路图分析清楚电路结构是解题的前提与关键，按照电路图连接实物电路图即可解题．4．根据电路图将实物连成电路．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联灯泡L2、灯泡L3、开关S2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．5．请将如图中的元件连接成串联电路．【分析】各电路元件首尾顺次连接的电路叫串联电路，由此连接实物即可．【解答】解：先将两节干电池串联，由电流的流向，从电源正极开始，依次连接两灯和开关，最后回到电源负极．如图所示：．【点评】本题考查了连接实物电路图、画实验电路图，是一道基础题．6．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.4A，根据电路图，用笔画线作导线把右边的实物连接起来（导线不要交叉）．【分析】分析清楚电路结构，根据电流表示数确定电流表量程，按电流的流向根据电路结构连接实物电路图．【解答】解：电流表A1示数为1.5A，电流表A1选0～3A量程，电流表A2的示数为0.4A，电流表A2选0～3A量程；由电路图知，两灯并联，A1测干路电流，A2测的电流，开关在干路上控制整个电路；根据电流的流向，连接时从电源正极出发→开关→灯L2→电流表A1，回到电源负极；再把灯L1并联在灯L2和电流表A1支路两端即可．如图所示：【点评】实物连接可以先连接元件最多的支路，再把另一支路并联在元件较多的支路两端．分析清楚电路结构是正确解题的前提与关键，连接电路图时，注意电流表量程的选择．7．根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）【分析】根据电路图确定各电路元件的连接方式，然后根据电路图连接实物电路图【解答】解：由电路图可知，两灯并联，电流表A测量干路中的电流；电源为蓄电池组，电源电压较大，干路中的电流较大，故电流表A选用0～3A 量程；根据电流流向法，先从正极出发依次串联开关S1、电流表A、灯泡L2、开关S2回到负极，然后将灯泡L1并联在L2与S2这一支路的两端即可，如图所示：．【点评】本题考查了根据电路图连接实物图，关键是看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉，同时要注意电流表量程的选择以及正负接线柱不能接反了．8．根据电路图连接实物图：【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联灯泡L2、开关S2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．9．根据电路图将下面两组实物连接起来．【分析】根据电路图确定各电路元件的连接方式，然后按照电流流向法，依据“先串后并”的原则，按电路图连接实物路．【解答】解：由图知，上图中两灯并联，开关S1控制干路，开关S2控制灯L2．按照电流流向法，从电源正确开始依次连接S1、S2、L2回到电源负极，再把L1并联在S2、L2的两端．如下图所示：；由图知，下图中两灯并联，干路和支路上各有一个开关．先把干电池连接起来，根据电流流向法，先从正极出发依次串联开关S、灯泡L2、开关S2，回到负极，然后把开关S1和灯泡L1串联以后，再并联在灯泡L2和开关S2支路的两端即可，如图所示：．【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．10．如图所示，根据甲电路图连接乙的实物图．【分析】从实物图上可以看出，两只灯泡串联；电压表测量通过灯泡L2的电压，电流表测电路中电流；开关控制整个电路．【解答】解：按电流的流径，从正极出发，经电流表、灯泡L1、开关、灯泡L2直接回到负极；电压表并联在灯泡L2的两端，如图所示：【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．11．按照图甲所示的电路图，将图乙中的各个元件连接起来（用笔画线表示导线）．【分析】电铃和灯泡并联，一个开关控制电铃，另一个开关控制整个电路，对照电路图连接实物图．【解答】解：由图甲知，灯与电铃并联，S1控制干路，S2控制电铃．电流从正极出发经过S1后，分为两条支路，一条支路经过开关S2到电铃，另一条支路经灯泡，再与电铃支路的电流汇合回到负极．实物图如图所示：．【点评】本题考查根据电路图连接实物图，难点是明白电路中各个用电器的连接情况，连接实物图是整个初中物理的难点，也是中考必考内容．12．根据电路图连接实物．【分析】由图分析电路的连接方式和电表的作用，根据电流的流向法依次连接，最后根据电压表作用连接电压表．【解答】解：由电路图可知，两灯串联，电压表V1测L1两端的电压，电压表V2测两灯的总电压．先连接电源，根据电流的流向，电流从电源正极流出→L1→L2→开关S，回到电源负极，再把V1并联在L1的两端，V2并联在L1和L2的两端，如图所示：．【点评】本题考查了根据电路图连接实物图的方法，连接时一般采用电流流向法进行连接，要注意电路图和实物图的一一对应性．13．根据实物图画出电路图．【分析】1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；所以两灯泡并联，开关分别控制支路．2、由电路图可知，两灯泡串联，根据电流流向法把各电路原件依次画出即可．3、两个灯泡并联，开关S控制整个电路，根据实物图画出电路图．【解答】解：1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；如图1所示：2、先画出电源的符号，按电流流向法，从电源的正极出发依次灯泡、灯泡、开关回到电源的负极即可，如下图2所示：3、由图知：电流从电源的正极流出，经S后分成两支：①灯L1；②灯L2；然后再汇合到一起回到电源的负极．如图3所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．14．根据如图所示的电路图，把实物元件连接起来．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．【解答】解：由电路图知，灯与电铃并联，S1在干路上（控制所有用电器），S2控制电铃．根据电流流向法，先从正极出发依次串联开关S1、S2、电铃，回到负极，然后把灯泡并联在电铃和开关S2支路的两端即可，如图所示：．【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意个元件的次序，导线不能交叉．15．（2013秋•渭源县校级月考）依照电路图，将对应各实物元件连接起来【分析】由电路图可知，两灯泡并联，电流表A1测流过灯L1的电流，开关S1控制干路，开关S2控制灯L2所在支路，测干路电流．据此连接实物电路图，连接电路图时，注意电流表正负接线柱不要接反．【解答】解：根据电流的流向，电流从正极出发，经开关S1、A1、L1、A2，回到电源负极；一支经开关S2、灯泡L2串联后接到A1、L1支路的两端，如图所示：．【点评】本题考查根据电路图连接实物图，关键是明白电路中各个用电器的连接情况，连接实物图是整个初中物理的难点，也是中考必考的内容．16．按照图1的电路图连接图2的实物．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．【解答】解：由图两灯并联，S控制整个电路，电流表测L1电流，电压表测L2两端电压．先连接电路，根据电流流向法，先从正极出发依次串联开关S、灯泡L1、电流表回到负极，把灯泡L2并联在灯泡L1和电流表的两端，最后将电压表并联在灯泡L2的两端，如图所示：【点评】本题考查了根据电路图连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．17．根据题意作图．（1）在如图甲中画出电路图中的电流方向，并连接图乙的实物图．（2）请根据如图丙实验电路，在图方框内画出电路图．【分析】（1）电源外部电流从正极出发经电路元件后回到电源的负极；由电路图可知，电源、开关、电铃、灯泡依次串联组成电路即可．（2）分析电路结构，明确电路元件的连接方式，然后根据实物电路图作出电路图．【解答】解：（1）电流从电源正极流出分别通过各元件，最后回到电源负极，由此标出电流方向；依次串联电源、开关、电铃、灯泡组成电路，如图所示：；（2）由图丙知，两灯泡组成并联电路，开关在干路上控制整个电路，电路图如图所示：．【点评】本题考查了根据电路图连接实物电路图和根据实物电路图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提与关键．18．根据电路连接实物图．【分析】分析清楚电路结构，明确各电路元件的连接方式，然后连接实物电路图．【解答】解：由电路图可知，两灯泡并联，开关S控制干路，开关S1控制灯泡L1，开关S2控制灯泡L2，根据电路图连接实物电路图，如图所示：；由电路图可知，两灯泡并联，开关S1控制干路，开关S2控制灯泡L1，根据电路图连接实物电路图，如图所示：．【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的顺序，导线不能交叉．19．如图所示，现有一个电池组、一个滑动变阳器、一个开关（总开关）和两盏电灯．请你按要求连接电路：L1的亮度不变，L2的亮度可调节．【分析】两灯互不影响，说明两灯泡并联，L1的亮度不变，L2的亮度可调节，可知滑动变阻器与L2串联在同一支路．【解答】解：由题意知，两灯泡并联，L1在一条支路，L2与滑动变阻器在同一支路，如图所示：【点评】本题考查实物图的连接，关键是明白电路各个用电器的连接情况，连接实物图是整个初中物理的难点．同时也要注意滑动变阻器要接一上一下．20．按如图（a）所示的电路图，将图（b）的实物连起来．【分析】分析电路的连接，认清电流表测量的电流，根据电路图连接实物图．在没有特别说明的情况下，电流表一般选用小量程，注意电流从电流表正接线柱流入．【解答】解：电路图中，电流A2在干路上，两灯并联，S1只控制L1，S2只控制L2，电流表A1测通过L1的电流，根据电路图连接实物图，电流从电源正极出发，经电流表A2在灯L1的左接线柱分流：一路经L1、S1、电流表A1，与此同时，另一路电流经L2、S2与上面一路电流在电流表A1的左接线柱汇合，经开关S回到电源负极，如下图所示：【点评】本题考查根据电路图连接实物图，是学习电学的基础．21．按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联电流表A3、灯泡L1、电流表A1、开关回到电源的负极，然后把灯泡L2、电流表A2串联后并联在灯泡L1、电流表A1两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性，同时要注意电流表量程的确定．22．按要求作图：（1）在图甲方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．（2）请按图乙电路图连好图丙中实物电路图．【分析】（1）解决此题要知道电流表要串联在被测电路中，电压表要并联在被测电路中；电流表的阻值很小，电压表的阻值很大．（2）根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：（1）由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：（2）根据电流流向法，先从正极出发依次串联灯泡L2、开关S回到电源的负极，然后把灯泡L1与开关S1串联后并联在L2两端，如下图所示：【点评】（1）解答此题的关键是明确电压表和电流表的使用规则，主要考查电流表的使用方法，属于基础知识，要求学生应熟练掌握．（2）本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．23．作图：（1）根据实物连接在下面的方框内画出电路图．（2）根据电路图连接实物图【分析】（1）分析电路结构，明确电路元件的连接方式，然后根据实物电路图作出电路图．（2）根据电路元件的连接方式连接实物图．【解答】解：（1）由实物电路图可知，灯L1与L2并联，开关S1控制干路，开关S2控制灯泡L2所在的支路，电路图如下图所示：（2）由电路图可知，灯L1与L2并联，开关S1控制干路，开关S2控制灯泡L2所在的支路，实物图的连接如下图所示：【点评】本题考查了根据实物电路图作电路图和根据电路图连接实物图，分析电路结构，明确各电路元件的连接方式是正确作图的前提与关键．24．用铅笔画线作导线，按照图1所示电路图，把图2所示的实物图连接起来．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联灯泡EL2、开关SA2回到负极，再把EL1、SA1串联后并联在EL2两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．25．根据图甲中的元件，在图乙的方框中按要求画出电路图，并连接实物图．要求：L1、L2并联，A1测L1中的电流，A2测干路的电流，S1控制L1，S2控制L2，S3在干路中．L1中的电流为0.4A，L2中的电流为0.5A．【分析】按要求确定各元件的连接关系，电流表与被测电路串联，开关控制与其串联的用电器．先画出电路图，再根据电路图连接实物图，并注意电流从电表的正接线柱流入，从负接线柱流出．【解答】解：因要求电流表A2测干路的电流，S3在干路中，所以，开关S3与电流表A2都应连接在干路上；因要求S1控制L1，电流表A1测L1的电流，所以S1、电流表A1与L1应串联作为一个支路；因要求S2控制L2，所以S2应与L2串联，作为另一个支路；因要求L1、L2并联，故应将两支路并联后再与S3、电流表A2连接在一起，如下图1所示：根据电路图连接实物图：电流从电源正极出发，经S3、电流表A2后，到达S2的右接线柱后分流，一路电流经S1、电流表A1、L1到达L2的右接线柱；与此同时，另一路电流经S2、L2与上路电流在L2的右接线柱汇合后，流向电源的负极；如下图2所示：【点评】本题考查按要求连接设计电路图并连接实物图的能力，先根据要求画出电路图，然后再根据电路图连接实物图，有一定难度．26．如图甲所示，使用一个开关同时控制两盏灯的亮灭．请用两种不同的电路连接方法，注意不要涂改，导线不要交叉，并在右侧画出其中一个的电路图．【分析】（1）一个开关控制两个小灯泡，可以串联，也可以并联；（2）串联时，开关在哪个位置都能起到作用，并联时，开关必须在干路上才能控制这两个灯泡．【解答】解：（1）两个小灯泡串联，开关串联接入电路，电路如图甲所示；电路图如图所示：（2）两个小灯泡并联，开关接在干路中，电路如图乙所示：电路图如图所示：【点评】（1）串联电路中，电流只有一条路径，开关的位置改变，其控制作用不改变；（2）并联电路中，电流有多条路径，干路开关控制整个电路，支路开关控制各自的支路，开关位置改变，控制作用可能改变．27．在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请按电路图连接实物图：（L1通过电流为0.2A，L2通过的电流为0.5A）（导线不能交叉）．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可，要注意电流表量程的确定．【解答】解：根据电流流向法，先从正极出发依次串联电流表A3、灯泡L1、电流表A1回到电源的负极，然后把灯泡L2、电流表A2串联后并联在灯泡L1、电流表A1两端，由L1通过电流为0.2A、L2通过的电流为0.5A可知，电流表A1和A2的量程均为0～0.6A，由串联电路中干路电流等于各支路电流之和可知，干路电流I=I1+I2=0.2A+0.5A=0.7A，则电流表A3的量程为0～3A，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性，同时要注意电流表量程的确定．28．用笔画线代替导线将如图中元件连成电路并左边画出电路图，要求L l、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉．【分析】两灯并联，开关与被控制的电路串联，据此连接电路．【解答】解：将L l、L2并联；S1控制L1，S1与L1串联；S2控制L2，S2与L2串联；S3在干路，如下图1所示：根据实物图画出电路图，如下图2所示：。

2019-2020届初三家庭电路连接作图题专题训练一、选择题1、图中的家庭电路元件，连接顺序正确的是（）A. B.C. D.2、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路3、小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光4、某家庭电路的组成如图所示，下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全5、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机 D．电视机遥控器二、作图题6、请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

7、请把下图中的电路元件接入照明电路中,且符合安全用电原则。

(要求保险丝与三孔插座相连)8、请连接下图家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入，9、请用笔画线代替导线，将图 8 中的元件接入家庭电路中.要求：（ 1）同时闭合声控开关和光控开关电灯才能亮；（ 2）三孔插座单独接入电路。

10、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
