E级GPS控制测量技术总结

E 级GPS 测量技术设计书一、任务概述为巩固此学期所学的GPS控制测量，安排了此次实习，本次实习要求通过GPS定位测量综合训练，掌握布设GPS控制网的方法，培养自身的测量能力，熟悉GPS技术。

能使用GPS进行静态数据的采集并且数据处理，可以完整的整理出坐标数据。

本次实习先布设E 级GPS控制网，再进行GPS控制测量。

二、测区概况本测区位于xxxx，地势相对比较平坦，视野也较开阔，我们选的点尽量选在地势较空旷开阔的地方，以减免一些不必要的干扰。

由于条件限制，有两个点位于马路边，由于马路边行人，大型车辆比较多，这可能给测量带来一定的不便和误差。

其他总体情况还是比较良好。

三、测量依据1、《全球定位系统（GPS）测量规范》（GB/T18314—2001）；2、《全球定位系统城市测量技术规程》（CJJ73—99）；3、《公路全球定位系统（GPS）测量规范》（JTJ/T066—98）；4、《数字产品质量要求》（GB17491.1）;四、已有资料利用情况此次测量任务利用分布在xxx和xxx三个已知点D1、X2、X1，经过对这两点的分析可知，这三点的坐标系统与此次测量所用坐标系统相同，点位保存完整，精度及等级也能达到本次测量要求，无需进行换带计算。

只需将此已知数据引入测区即可。

五、主要的作业方法和技术规定此次实习所用的仪器是南方测绘型号的GPS，此GPS操作简单，只需进行静态选择，主要的技术指标是针对选点和外业观测的，具体技术指标如下：1、GPS测量主要技术要求（1）平均边长表1 GPS网中各点平均边长AA A B C D E平均距离1000 300 70 10~15 5~10 0.2~5 （2）外业观测要求表2 各级GPS测量基本技术要求规定AA A B C D E卫星截止高度角（°）10 10 15 15 15 15 同时观测有效卫星数≥4 ≥4 ≥4 ≥4 ≥4 ≥4 有效观测卫星总数≥20 ≥20 ≥9 ≥2 ≥4 ≥4观测时段数≥10 ≥6 ≥4 ≥2 ≥1.6≥1.6表3 观测技术要求AA A B C D E时段长度min静态≥720≥540≥240≥60≥45≥40 快速静态双频+P（Y）码- - - ≥10≥5 ≥2双频全波- - - ≥15≥5 ≥2级别项目级别项目级别项目单频或双频半波- - - ≥30≥5 ≥2采样间隔S静态30 30 30 10~3010~3010~30 快速静态- - - 5~5 5~155~15时间中任一卫星有效观测时间min静态≥15 ≥15 ≥15 ≥15≥15≥15 快速静态双频+P（Y）码- - - ≥1 ≥1 ≥1 双频全波- - - ≥3 ≥3 ≥3 单频或双频半波- - - ≥5 ≥5 ≥5注：1、在时段中观测时间符合表7中第七项规定的卫星，为有效观测卫星；2、计算有效观测卫星总数时，应将各时段的有效观测卫星数扣除其间的重复卫星数；3、观测时段长度，应为开始记录数据到结束记录的时间段；4、观测时段数≥1.6，指每站观测一时段，至少60%测站再观测一时段。

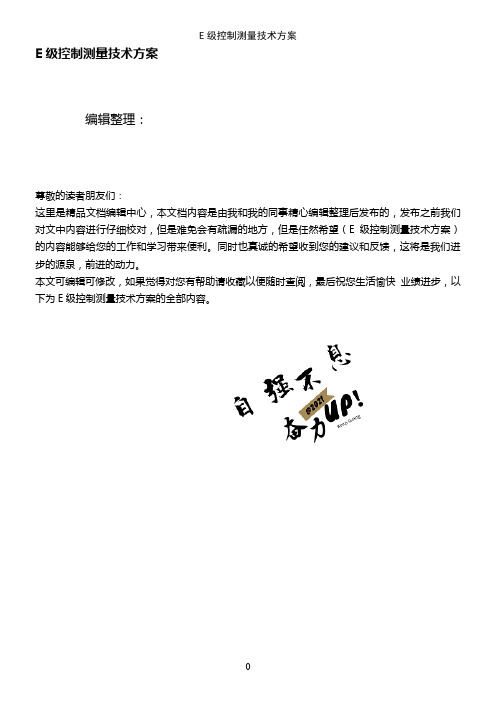

E级控制测量技术方案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（E级控制测量技术方案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为E级控制测量技术方案的全部内容。

肥西县城镇地籍调查与测量控制测量实施方案辽宁省第一测绘院二 0 0 五年九月目录1。

测区概况 (2)2。

作业依据 (2)3。

已有资料的利用及坐标系统的选择 (2)3.1 工作底图 (2)3。

2 平面坐标系统 (2)3.3 高程系统 (2)4。

平面控制测量 (3)4。

1 E级GPS 网………………………………………………………………………。

34。

2一级光电测距导线测量 (7)5.高程控制测量………………………………………………………………。

.115.1 水准路线………………………………………………………………………。

115.2 技术要求 (11)5.3 仪器要求 (11)5。

4 观测……………………………………………………………………………。

11 5。

5 观测要求………………………………………………………………………。

.115。

6 手簿要求………………………………………………………………………。

..125.7 平差计算 (12)5。

8 提交资料 (12)6。

提交成果……………………………………………………………………。

12 6。

1 基本成果………………………………………………………………………..。

126.2 数据成果 (13)控制测量实施方案1、测区概况肥西县隶属合肥市，位于安徽省中部，属江淮丘陵地区，东临巢湖,西接六安，南望舒城、庐江，北邻长丰、寿县.地理坐标为东经11710，北纬3142，为亚热带湿润季风气候，年平均气温在15℃－16℃之间，梅雨显著、夏雨集中，气候条件优越，气候资源丰富。

竭诚为您提供优质文档/双击可除e等gps静态测量规范篇一：gps静态控制测量外业操作指南gps控制测量外业作业要求及技术指南一：外业观测作业人员操作内容安置接收机天线（严格对中整平、定向、量取仪器高）、设置接收机中的参数（如观测模式、截止高度角、和采样间隔等；如不设参数，接收机一般就采用缺省值），以及开机、关机等工作，其他工作由接收机自动完成。

二：操作流程：【选点与埋石——gps接收机的检查——观测方案设计——观测作业——外业观测成果质量检核】1.选点准备：根据收集的测区内及周边现有平面和高程控制点以及测区地形图等，依据项目任务书或合同书以及相关规范的要求在图上进行设计，标绘处计划设站的区域。

1.1选点的基本要求基本要符合规范（全球定位系统gps测量规范gb/t18314-20xx）的相关要求：a）测站四周视野开阔，高度角15°以上不允许存在成片的障碍物b）远离大功率无线电发射源，以免损坏接收机天线，高压1/16电线50米至少，大功率无线发射源至少200米。

c）测站远离房屋、围墙、广告牌、山坡及大面积平静水面（湖泊、池塘）等信号反射物，以免出现严重的多路径效应。

d）点位应位于地质条件良好、点位稳定、易于保护的地方，并尽可能顾及交通条件。

1.2选点作业a）测量人员应按照在图上选择的初步位置以及对点位的基本要求，在实地最终选定点位，并做好相应的标记。

b）利用旧点时，应对旧点的稳定性、可靠性和完好性进行检查，符合要求时方可利用。

c）点名以该点位所在地命名，无法区分时，可在点名后加注（一）、（二）。

d）新旧点重合时，应沿用旧点名，一般不应更改。

e）选点工作完成后，应按规范要求的形式绘制gps网选点图，可以用相机或手机拍照片。

提交的资料：①点之记②gps网选点图1.3埋石c、d、e及gps点在满足标石稳定、易于长期保存的前提下，均可根据具体情况选用。

提交的资料：标石建造的照片2/162.仪器的验检：2.1一般视检gps接收机及其天线的外观是否良好，是否有挤压摩擦造成的伤痕，仪器、天线等设备的型号是否正确。

控制测量技术总结控制测量技术总结（通用10篇）总结是对某一阶段的工作、学习或思想中的经验或情况进行分析研究的书面材料，它是增长才干的一种好办法，不如我们来制定一份总结吧。

但是总结有什么要求呢？以下是小编为大家收集的控制测量技术总结，欢迎阅读，希望大家能够喜欢。

控制测量技术总结篇1实习目的:工程测量是测量学教学的教学的重要组成部分，是巩固和深化课堂教学和实验中所学知识和技能的必要环节。

通过测量学实习培养学生理论联系实际，分析问题和解决问题的能力，使学生树立严格认真的科学态度，实事求是的工作作风，吃苦耐劳的劳动态度以及团结协作的集体观念。

通过测量教学实习可以将已学过的测量基本理论，基本知识综合起来进行一次系统的实践，不仅可以巩固，扩大和加深学生从课堂和实验环节所学的理论知识，系统的掌握测量仪器操作，施测计算，地形图绘制的基本技能，获得测量实际工作的基本技能和初步经验，还可以了解基本测绘工作的全过程，使学生在业务组织能力和实践方面得到锻炼，为今后从事测绘工作打下良好基础。

任务和要求：1、熟练使用常规测量仪器和工具，要求在规定时间范围内完成水准仪、经纬仪的技术操作。

2、能独立组织与实施导线测量、普通水准测量，观测值和成果均符合精度要求。

3、能熟练用经纬仪测绘法测绘大比例地形图。

4、能进行道路纵、横断面测量，并能够绘制道路纵横断面图。

5、能场地平整的测量工作，并计算工程土方量。

6、能运用极坐标法计算放样元素，并运用经纬仪和钢尺进行点位放样。

7、高程测设。

实习组织：实习期间的组织工作应由主讲教师全面负责，每班除主讲教师外，还应配备2～3位辅导教师，共同担任实习期间的辅导工作。

实习工作按小组进行，设组长1人，负责组内实习分工和仪器管理。

负责借还和保管本组的仪器设备，负责本组实习，监督考勤工作，保管本组的测量成果资料。

实习过程中各组要在组长的统一指挥下，分工协作，每项工作要求由组员轮流担任，不要单纯追求进度，注意提高工作质量，按时完成实习任务。

一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。

二、使用仪器测量采用的GPS接收机型号及其标称精度。

三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：式中(mm)为固定误差；(ppm)为比例误差系数；(km)为相邻点间的距离。

GPS-E级网的主要技术要求应符合表1规定。

相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。

注：当边长小于200m时，边长中误差应小于20mm。

2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。

GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。

（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。

（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。

E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定。

非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。

（4）为求定GPS点在54北京坐标系中的坐标，应与当地54北京坐标系中的原有控制点联测，联测总点数不得少于3个。

（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。

四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。

选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。

测绘专业技术工作总结篇一：测量队工作人员专业技术业务工作总结政治思想和专业技术业务工作总结本人于XX年参加工作以来，我一直从事工程测量相关工作，下面就我任职以来的工作做一次全面总结：1、政治思想方面坚持学习马列主义、毛泽东思想，践行“三个代表”，树立科学发展观。

始终严格要求自己，立足本职，刻苦钻研业务技术，努力的干好本职工作。

听从上级各种调遣，在全县各地进行测量工作，无论工作环境，都能始终如一，坚持不懈的干好本职工作。

在工作中吃苦耐劳，积极主动，作风踏实，勤于思考，讲求效率，始终保持较强的敬业精神和奉献精神，积极为测量工作的发展献计献策，奉献自己的微薄力量。

二、专业技术业务工作方面本人参加工作以来，为适应工作的需要，努力学习工程专业知识和提高岗位技能，通过自己的努力以及领导和同事们的帮助，能扎实有效地完成日常事务工作。

任职以来，我积极承担工程测量的各项工作任务，能够做到兢兢业业，圆满完成组织交办的各项工作任务，从不为自己的私事影响正常工作，积极参加单位组织的各项活动。

以下为本人任职以来完成的主要工作：1、按县委、政府要求完成了全县重点场镇地形图测量和县城控制规划地形图测量；2、XX年至今协合完成了全县21个乡镇新型社区、农民聚居点地形测量工作；3、协合完成了全县重点项目和招商引资项目相关测量工作；4、完成了******工业园及后备工业园地形测量18平方公里；5、完成市政府下达的各专项标准化建设地形图、用地图测量工作；6、完成县重点道路***大道、***大道、***路、***大道纵横断面测量、带状图测量；7、协同完成了县城控制加密工作和CORS站建设；8、完成制鞋工业园、金沙商业中心、建材市场等推进城乡一体化项目测量工作。

为了更好地适应测量工作，在努力做好本职工作的同时。

我十分注重继续教育学习，积极参加各个部门组织的法律、法规和专业技术培训。

三、存在的问题测量管理相关工作的能力和水平有待提高，开拓创新不够。

E级GPS控制网有关技术要求（参考)一、控制网执行的技术标准1、全球定位系统(GPS）测量规范(GB/T 18314-2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898—1991），中华人民共和国国家标准；3、技术设计书。

二、使用仪器测量采用的GPS接收机型号及其标称精度。

三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：式中（mm）为固定误差；(ppm)为比例误差系数;(km)为相邻点间的距离。

GPS-E级网的主要技术要求应符合表1规定.相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。

级别平均距离(km) (mm）(1×10-6）最弱边相对中误差E级0。

2～5 ≤10≤201/450002、布网原则与网形设计（1)GPS网应根据测区实际需要和交通状况进行设计。

GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用,每点应有1~2个通视方向。

（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石.(3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。

E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定.非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。

级别 E 级闭合环或附合线路边数(条) ≤10（4原有控制点联测,联测总点数不得少于3个。

（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。

四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。

选点应符合下列要求:（1）点位的选择应符合技术设计要求,并有利于其它测量手段进行扩展与联测；（2)点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔,视场内周围障碍物的高度角一般应小于15°;(4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m,并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收)强烈的物体，以减少多路径效应的影响；（6)交通应便于作业，以提高作业效率;（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号.此外，有时还需考虑测区内的通讯设施、电力供应等情况，以便于各点之间的联络和设备用电或充电。

控制测量实习报告3篇控制测量实习报告篇11.概述1.1实习目的（1）巩固课堂教学知识，加深对控制测量学的基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对控制测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。

（2）通过实习，熟悉并掌握E级GPS网、二级导线和二等水准测量的作业程序及施测方法。

（3）熟悉水准仪、GPS、全站仪、水准仪的工作原理。

1.2实习地点、时间本次实习的地点位于益阳市，从华天大酒店开始沿康复路至迎宾路交点，向北至团圆路交点，以这三个点构成一个闭合圈。

时间从9月1日至9月29日1.3实习组织和安排本次实习总共35人，在老师指导下分成5个大组，每组7人，我们所在的是第四组。

所领仪器如下：工具包1个（内含：记录板1块，2m 小钢尺2把，锤子1把）；全站仪（包括电池、充电器）1台，棱镜箱2个，脚架3个；水准仪（带脚架）1台，水准尺1对，尺垫2个。

自备：钢钉（水泥钉），油漆，铅笔、小刀等文具用品。

1.4实习任务根据大地测量技术设计的要求，结合测区自然地理条件的特征，选择最佳布网方案——E级GPS控制网，充分体现布网的高精度和便利性，进一步完成二级导线和二等水准的测量任务，保证在所规定的期限内完成实习所需要完成的任务。

包括：控制网各点坐标及高程，导线观测记录成果表，附合导线坐标计算表，二等水准外业测量记录表。

1.5执行规范（GB-50026-）《工程测量规范》（GBT128987-）《国家一、二等水准测量规范》《国家一、二级导线测量规范》2.测区概况2.1地形条件测区地势高低起伏明显，路况良好，视野开阔，便于选点和后续的测量工作。

2.2气候条件市境属亚热带大陆性季风湿润气候，境内阳光充足，雨量充沛，气候温和，具有气温总体偏高、冬暖夏凉明显、降水年年偏丰、7月多雨成灾、日照普遍偏少，春寒阴雨突出等特征。

年平均气温16.1℃—16..9℃。

1,测量技术总结报告测量技术总结一、测区概况该测区位于红河县城西部，距县城约10千米，隶属红河县浪堤乡。

拟定重点工作或测区范围地理坐标为：东经102°17′20″至102°18′50″，北纬23°22′15″至23°23′25″，东西宽约2.5千米，南北长约1.5千米，面积4.05平方千米。

测区距红河至元江公路约4千米，测区有乡村道路通行其间，交通较方便。

测区沟谷深切、地形陡峻，海拔高在550-1XXX米之间，比高达XXX米左右。

测区以农业经济为主，粮食作物主要为玉米、高粱、水稻，经济作物主要为甘蔗，居民以彝族为主，杂居哈尼、傣等少数民族，农村劳动力充足。

二、已有成果成图资料该测区有总参测绘局完成的1：50000航测地形图，以及国家Ⅲ等控制点一个，点名为“土鲁贝梁子”，属1954年北京坐标系，1956年黄海高程系。

三、作业依据(1)1996年中华人民共和国地质矿产行业标准《物化探工程测量规范》(DZ10153-95)。

(2)中华人民共和国专业标准《地质矿产勘查测量规范》(ZBD10001-59)。

(3)1996年版国标《1：500、1：1000、1：20XX地形图图式》。

(4)《全球定位系统技术规程》中华人民共和国行业标准1997年版。

四、作业完成情况为了加快测量进度，思想汇报专题我公司先后一共安排了6人对该区进行野外测量工作，其中工程师2人，技术员4人。

主要使用设备为GPS卫星定位仪4台套，全站仪2台套，计算机2台套，清华山维数字化测图软件2套。

从二00四年十一月中旬进入测区，于二00四年十一月底完成野外工作，十二月二日完成室内成图工作，工期约二十天。

共施测了四个D级GPS控制点，XXX个辐射图根导线点，物探测网放线40千米，1：20XX数字化成图4.05平方千米。

五、控制测量1、坐标系的选择云南省红河县属我国1：50000航测图覆盖区，控制点较多，但大多只有资料没有点位，破坏极为严重。
