现浇钢筋混凝土单向板肋梁楼盖设计一、平面结构布置：由单向板的经济跨度2～3m，次梁的经济跨度4～6m，主梁的经济跨度6～8m，确定主梁的跨度为6.3m,次梁的跨度为5.2m,主梁每跨内布置两根次梁,板的跨度为2.1m。
楼盖结构布置图一。
（下一页）图一：平面布置图二、截面尺寸的选择●板：h≧L/40≧2100/40=52.5mm，工业厂房h≧60,取板厚h=80mm。
●次梁截面高度h=（1/15~1/12）L=5200/15~600/12=400~500mm，取h=400mm，截面宽度b=（1/3~1/2）h=400/3~400/2=133~200mm，取b=150mm。
●主梁：截面高度h=(1/12~1/10)l=6300/12~7500/10=450~787mm，取h=500mm，截面宽度b=（1/3~1/2）h=500/3~600/2=200~300mm，取b=200mm。
●柱：h×b=400mm×400mm三、板的设计（1）荷载计算因为工业建筑楼盖且楼面活荷载标准值大于4KN/m^2 ，从经济角度。
所以活荷载分项系数取1.3。
分项系数分别取1.35和1.4时候，Gk+Qk=12.78475表一：板荷载计算表(2）计算简图次梁截面为150×400mm，根据图二计算连续板的净跨；连续板的边跨一端与梁整体连接，另一端搁置在墙上，中跨两端都与梁固接，故计算跨度L0如下计算。
图二连续板的结构布置图图三：板的计算简图边跨：ln=2100-120-150/2=1905mml0=ln+h/2=1965+80/2=1945<ln+1/2墙支承宽度=1905+120/2=1965mm中跨：ln=2100-150=1950mml0=ln=1950mm跨度差=（1965-1950）/1950×100%=0.0077%≦10%可按跨度连续板计算内力,取1m宽板带计算单元,g+q=11.648kN/m（3）内力及截面承载力计算中间板带②～⑥轴线之间,各区格板的四周与梁整体连接，故其中间跨的跨中截面和中间支座考虑板的内拱作用,计算弯矩可以减少20%计算表如下：四、次梁设计次梁按塑性内力重分布方法计算。
课程设计计算书课程名称：水工钢筋混凝土结构题目名称:单向板整浇肋形楼盖设计教学班号:1班目录一、设计资料 (2)二、楼盖结构平面布置及截面尺寸确定 (3)三、板的设计（按塑性内力重分布计算） (4)3。
1 荷载计算 (4)3.2 板的计算简图 (4)3。
3 内力计算及配筋 (5)四、次梁的设计（按塑性内力重分布计算） (6)4.1 荷载计算 (6)4.2 次梁的计算简图 (7)4.3 内力计算及配筋 (7)五、主梁设计（按弹性理论计算） (10)5.1 荷载计算 (10)5.2 主梁的计算简图 (10)5。
3 内力计算及配筋 (11)钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料（1)该建筑位于非地震区。
(2）3级水工建筑物，基本荷载组合。
（3)结构环境类别一类。
（4）楼面做法：20mm厚水泥砂浆（重度为20KN/m³）面层，钢筋混凝土现浇板(重度为25KN/m³），12mm厚纸筋石灰（重度为17KN/m³）粉底。
(5）楼面可变荷载标准值为4KN/㎡.（6）材料：混凝土采用C25；梁内纵向受力钢筋采用HRB400钢筋，板内纵向受力钢筋采用HRB335钢筋,其他钢筋采用HPB235钢筋。
（7）外墙厚度为370mm，板在墙上的搁置长度为120mm，次梁在墙上的搁置长度为240mm，主梁在墙上的搁置长度为370mm。
（8）钢筋混凝土柱截面尺寸为350mm×350mm.二、楼盖结构平面布置及截面尺寸确定1、主梁和次梁布置①主梁沿横向布置，次梁沿纵向布置。
②主梁跨度为6。
9m，次梁跨度为6。
0m,板的跨度为2.3m，L02/L01=6。
9/2.3=3，按单向板设计.③按高跨比条件，要求板的厚度h≥2300×1/40=57。
5mm,对于工业建筑的楼盖板，要求h≥80mm,所以取板厚为80mm。
④次梁的高度要求h=L02（1/18~1/12）=333mm~500mm，考虑到楼面的活荷载比较大,取h=450mm，宽度b=h（1/3~1/2）=150mm～225mm，取b=200mm。
1钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。
二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m）,墙厚370mm混凝土柱400V00mm板伸入墙内120mr p次梁伸入墙240mm主梁伸入墙内370mm房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。
——. ----------------- ---- -----------------———__-――一—■/■匸44期村恥—・1 ////1i1，-X//■・t HEM/X./I1 C ---------/---- 1—""""I^一一___________ '图1 梁板结构平面布置2 、楼面构造层做法：20mn厚石灰砂浆粉刷，30mn厚水磨石楼面（标准值0.65kN/m2）。
3、活荷载：标准值为7.5 kN/m 2。
4 、恒载分项系数为1.2 ;活荷载分项系数为1.3。
5、材料选用：混凝土采用C25 （ f c=11.9N/mm2，f t=1.27N/mm2）钢筋梁中受力主筋采用HRB4O0^（f y =360N/mm2）其余采用HPB23^（f y=210N/mm2）三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括：（1）、结构平面布置图（2）、板、次梁、主梁的配筋图（3）、主梁弯矩包络图及抵抗弯矩图（4）、设计说明（5）、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。
计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
现浇钢筋混凝土单向板肋梁楼盖设计计算书1 钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的经过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。
二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400 400mm。
板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。
房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。
图1 梁板结构平面布置2、楼面构造层做法：20mm 厚石灰砂浆粉刷，30mm 厚水磨石楼面（标准值0.65kN/m2）。
3、活荷载：标准值为7.5 kN/m 2。
4、恒载分项系数为1.2；活荷载分项系数为1.3。
5、材料选用：混凝土 采用C25（2/9.11mm N f c =，2/27.1mm N f t =） 钢筋 梁中受力主筋采用HRB400级（2/360mm N f y =） 其余采用HPB235级（2/210mm N f y =） 三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括： （1）、结构平面布置图（2）、板、次梁、主梁的配筋图 （3）、主梁弯矩包络图及抵抗弯矩图 （4）、设计说明 （5）、次梁钢筋材料表 四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。
计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
3、施工图统一为A3图纸。
要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。
4、在完成上述设计任务后方可参加设计答辩及成绩评定。
五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010- ，《混凝土结构设计规范》3、GB50009- ，《建筑荷载设计规范》2 设计说明1、经验算各截面的尺寸、最小配筋率均可满足要求。

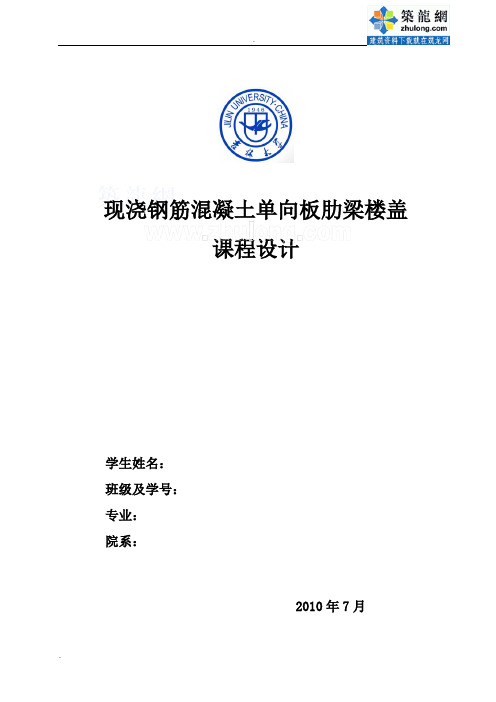

现浇钢筋混凝土单向板肋梁楼盖课程设计学生姓名：班级及学号：专业：院系：2010年7月现浇钢筋混凝土单向板肋梁楼盖课程设计学生姓名：班级及学号：专业：院系：成绩：目录1、设计资料 (4)1.1各层厚度及材料 (4)1.2活荷载 (4)1.3分项系数 (4)1.4构件尺寸 (5)1.5材料选用 (5)2、梁板结构平面布置 (5)3、板的计算 (5)3.1荷载 (6)3.2内力计算 (7)3.3截面承载力计算 (7)3.4板的配筋率验算 (8)3.5板中构造钢筋长度要求及长度计算 (9)4、次梁计算 (11)4.1荷载 (11)4.2内力计算 (11)4.3截面承载力计算 (13)4.4对于箍筋的验算 (15)5、主梁计算 (15)5.1荷载 (15)5.2内力计算 (16)5.3截面承载力计算 (19)6、梁中钢筋构造要求 (21)6.1次梁钢筋构造要求 (21)6.2主梁钢筋构造要求 (21)7、楼梯设计 (22)7.1示意图 (22)7.2基本资料 (22)7.3计算过程 (23)7.4计算结果 (24)1、设计资料某轮胎厂准备车间多层厂房采用钢筋混凝土现浇单向板肋梁楼盖，其二层平面图如图T-1所示，材料及构造等设计资料如下：图T- 1 柱网布置图1.1各层厚度及材料楼面面层20mm厚水泥砂浆打底（γ=20kN/m3），10mm厚水磨石地面（γ=0.65kN/m3），板底及梁用15mm 厚石灰砂浆抹底（γ=17kN/m3）；1.2活荷载标准值为9 kN/m3；1.3分项系数恒荷载分项系数为1.2，活荷载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于4 kN/m3）；1.4构件尺寸板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸b×h=400 mm×400mm；1.5材料选用混凝土采用C25（；）；钢筋受力钢筋全部采用HRB335级（）；其余采用HPB235级（）。
钢筋混凝土单向板肋梁楼盖课程设计计算书一、引言钢筋混凝土单向板肋梁楼盖是建筑结构中常见的一种楼盖形式。
本文将以某一具体工程为例，对该楼盖的课程设计进行计算和分析。
通过设计计算书的编写，旨在展示课程设计的全过程，并详细说明计算的基本原理和步骤。
二、工程参数1. 楼盖平面尺寸：长L = 10m，宽B = 8m；2. 楼盖厚度：h = 0.2m；3. 混凝土强度等级：C30；4. 钢筋等级：HRB400；5. 楼盖荷载：活荷载为3.0kN/m²，自重荷载为7.0kN/m²；6. 楼盖跨度：L = 10m，取较小值；7. 楼盖支座条件：四周边界固定，支承条件良好。
三、荷载计算1. 活荷载计算：根据设计规范，活荷载按照规定的荷载系数计算，具体计算过程略。
2. 自重荷载计算：楼盖自重荷载按照混凝土和钢筋的单位体积质量计算，具体计算过程略。
四、截面设计1. 验算截面高度：根据楼盖跨度和设计荷载，采用梁的截面验算方法，计算出截面高度h'；2. 钢筋设计：根据截面高度h'，计算出截面内钢筋面积As和纵向受力钢筋的配筋率ρ；3. 截面构造：根据设计要求，确定截面的具体构造形式，如矩形截面、T形截面等。
五、受力计算1. 弯矩计算：根据楼盖的受力分析，计算出各个截面的弯矩和剪力；2. 剪力设计：根据截面的承载能力和设计要求，计算出截面的抗剪承载力，并进行验算。
六、截面验算1. 弯矩验算：根据截面的受力情况，计算出截面的抗弯承载力，并进行验算；2. 剪力验算：根据截面的受力情况，计算出截面的抗剪承载力，并进行验算；3. 钢筋验算：根据钢筋的受力情况，计算出钢筋的抗拉承载力，并进行验算。
七、构造设计1. 确定楼盖板的厚度和钢筋的布置形式；2. 设计楼盖板的梁和板之间的连接方式，保证楼盖的整体稳定性；3. 设计楼盖板的边缘构造，如挡水条、防水层等。
八、总结通过本次课程设计的计算和分析，我们得到了钢筋混凝土单向板肋梁楼盖的设计参数、荷载计算、截面设计、受力计算、截面验算和构造设计等相关内容。
1 钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。
二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400 400mm。
板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。
房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。
图1 梁板结构平面布置2、楼面构造层做法：20mm厚石灰砂浆粉刷，30mm厚水磨石楼面（标准值0.65kN/m 2）。
3、活荷载：标准值为7.5 kN/m 2。
4、恒载分项系数为1.2；活荷载分项系数为1.3。
5、材料选用：混凝土 采用C25（2/9.11mm N f c =，2/27.1mm N f t =） 钢筋 梁中受力主筋采用HRB400级（2/360mm N f y =） 其余采用HPB235级（2/210mm N f y =） 三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括： （1）、结构平面布置图 （2）、板、次梁、主梁的配筋图 （3）、主梁弯矩包络图及抵抗弯矩图 （4）、设计说明 （5）、次梁钢筋材料表 四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。
计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
3、施工图统一为A3图纸。
要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。
4、在完成上述设计任务后方可参加设计答辩及成绩评定。
五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010-2002，《混凝土结构设计规范》3、GB50009-2001，《建筑荷载设计规范》2 设计说明1、经验算各截面的尺寸、最小配筋率均可满足要求。
钢筋混凝土单向板肋梁楼盖课程设计计算书姓名：学号：班级：指导教师：一、设计资料1、楼面的可变荷载标准值为24.5/kN m 。
2、楼面做法：：（1）、楼面面层：水磨石地面2/65.0m kN（2）、钢筋混凝土现浇板：钢筋混凝土容重3/25m kN =γ（3）、平顶粉刷：2/25.0m kN 3、材料选用：（1）、混凝土：C20或C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，板内及梁内的其它钢筋可以采用HRB335级。
二、楼盖的结构平面布置1、主梁沿横向布置，次梁沿纵向布置。
确定主梁的跨度为6.6m ，次梁的跨度为5.4m ，主梁每跨内布置两根次梁，板的跨度为6.6/3 2.2m =，0201/ 6.6/2.23l l ==因此按单项板设计。
2、按高跨比条件，要求板厚2200/3073h mm ≥=，对于工业建筑的楼板，要求mm h 70≥，取板厚mm h 80=。
3、次梁的截面高度应满足1154005400~~(300~450)12181812h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，取450h mm =。
截面宽度取mm b 200=。
4、主梁的截面高度应该满足1166006600~~(440~660)8141510h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，600h mm =。
截面宽度取mm b 300=。
三、板的设计（按塑性内力重分布计算）3.1 荷载计算水磨石地面 20.65/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 平顶粉刷 20.25/kN m小计 永久荷载：22.9/k g kN m =可变荷载：24.51 4.5/k q kN m =⨯=永久荷载分项系数取1.2；因为工业建筑楼板的楼面可变荷载标准值大于2/0.4m kN ，所以可变荷载分项系数取1.3。
于是板的荷载设计值：永久荷载设计值：22.9 1.2 3.48/g kN m =⨯= 可变荷载设计值：24.5 1.2 5.4/q kN m =⨯=荷载总设计值：28.88/g q kN m +=，近似取为29.0/g q kN m +=3.2 板的计算简图’图 1 板的支承布置图按塑性内力重分布设计。
现浇混凝土单向肋梁楼盖课程设计目录钢筋混凝土单向板肋梁楼盖课程设计任务书 (1)设计资料 (1)设计内容和要求： (1)现浇钢筋混凝土单向板肋梁楼盖设计计算书 (2)1.设计资料 (2)2.楼盖结构平面布置及截面尺寸确定 (3)3.板的设计(按考虑塑性内力重分布设计) (4)(1)荷载计算 (4)(2)计算简图 (5)(3) 弯矩设计值计算 (5)(4)配筋计算（正截面受弯承载力计算） (6)(5)板的配筋图绘制 (7)4.次梁的设计（按考虑塑性内力重分布设计） (6)(1)荷载设计： (6)(2)计算简图 (8)(3)弯矩设计值和剪力设计值的计算 (9)(4)次梁的配筋计算： (11)5.主梁设计（主梁内力按弹性理论设计） (12)（1）荷载设计值。
（为化简计算，将主梁的自重等效为集中荷载） (12)（2）计算简图 (12)（3）内力设计值计算及包络图 (13)（4）配筋承载力计算 (19)（5）主材料图与配筋图 (20)（6）参考资料............................ . (21)(2)楼面面层用 20mm 厚水泥砂浆抹面(γ=20kN/m ),板底及梁用 15mm 厚石灰砂 浆抹底(γ=17kN/m )。
现浇混凝土单向肋梁楼盖课程设计钢筋混凝土单向板肋梁楼盖课程设计任务书设计资料(1)楼面的活荷载标准值为 q k =7.0kN/m233(3)材料选用：混凝土強度等級采用 C25；钢筋：主梁及次梁纵向受力钢筋采用 HRB400 级和 HRB335 级钢筋，吊筋采用 HRB335 级，其余使用 HPB300 级。
250 120120250D6600C19800 6600B660012025063006300630063006300A31500①②③④⑤⑥图 1-1 楼盖平面图设计内容和要求：⑴板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力，并绘 出弯矩包络图。
⑵绘制楼盖结构施工图①楼盖平面布置图（标注墙、柱定位轴线编号和梁、柱的定位尺寸及构件标号） 比 例 1:00）；②板模板图及配筋图（标注板厚、板中钢筋的直径、间距、编号、及其定位尺寸） （比例 1:00）；3设计人：XXX2011 年 06 月 27 日（现浇混凝土单向肋梁楼盖课程设计③次梁模板及配筋图（标注次梁截面尺寸及几何尺寸，钢筋的直径、根数、标号及其定位尺寸）（比例 1：50 剖面图比例 1:20）；④梁材料图、模板图及配筋图（按同一比例绘出主梁弯矩包络图、抵抗弯矩图、模板图及配筋图），标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及定位尺寸）（比例 1:50 剖面图比例 1:20）⑤在图中标明有关设计说明，如混凝土强度等级、钢筋种类、混凝土保护层厚度等。
(2)楼面面层用 20mm 厚水泥砂浆抹面(γ=20kN/m ),板底及梁用 15mm 厚石灰砂浆抹底(γ=17kN/m )。
5B 3)=350~525 ;并且，现浇钢筋混凝土单向板肋梁楼盖设计计算书1.设计资料(1)楼面的活荷载标准值为 q k =7.0kN/m233(3)材料选用：混凝土強度等級采用 C25；钢筋：主梁纵向受力钢筋采用 HRB400 级和 HRB335 级钢筋，吊筋采用 HRB335 级，其余使用 HPB300 级。
2.楼盖结构平面布置及截面尺寸确定确定主梁跨度为 6.6m ，次梁跨度为 6.3m ，主梁每跨内布置两根次梁，板的跨度为 2.2m 。
楼盖结构的平面布置图如图 1-2 所示。
250 12 0120 250B 13B 4L 2B 1 2200DB 25B 3ZL 1Z3B 5ZL 1 ZL 2L 2 次梁 L 2 15B 6 主梁 L 1 L 2 L 2L 2ZZB 2400×400 ZL 152200 6600 2200 22002200 6600 22002200C19800 BB 23B 5 L 2B 2 2200 6600 120B 13B 4B 1220025063006300 6300 63006300A31500①②③④⑤ ⑥图 1-2 楼盖结构平面布置图按高跨比条件要求板的厚度h≥l40 ≥ 2200 400 =55mm ，对工业用建筑的楼板，要求 h≥80mm ，所以板厚h=80mm 。
次梁截面高度应满足h=l 18~l12=(630018~6300 12h≥ l25=252mm，故取h=450mm ，截面宽度b=~=150~250mm ，取b=200mm 。
h=(~截面宽度b=~=233.33~350mm ，故取b=300mm 。
h h 32主梁：根据经验，多跨连续主梁的截面高度 l 8l 14)=471.43~825mm ；h≥l 15=6600 15mm=4400mm ，故取h=700mm 。
h h323.板的设计(按考虑塑性内力重分布设计)(1)荷载计算恒荷载标准值20mm 厚水泥砂浆面层：20×0.02=0.4kN/2 80mm 钢筋混凝土板：0.08×25=2kN/215mm 厚石灰砂浆抹底：17×0.015=0.255kN/2小计2.655kN/2活荷载标准值：7kN/2因为是工业建筑楼盖且楼面活荷载标准值大于4kN/2，所以活荷载分项系数取 1.3， 恒荷载分项系数取 1.2。
恒荷载设计值：g=2.655×1.2=3.186kN/2 活荷载设计值：q=7×1.3=9.1kN/2荷载总设计值：g+q=12.296kN/2,近似取12.3kN/2。
(2)计算简图取1m 板宽作为计算单元，般的实际结构如图 1-34(a)所示由图可知：次梁截面宽度 为b=200mm ，现浇板在墙上的支承长度a=120mm ，则可以按塑性内力重分布计算， 板的计算跨度为：边跨按以下两项中较小值确定：01=+ ℎ2=(2200−120− 200 200 )+ 80 2=2020≤1.025=2030+ 2=(2200−120−200 2 )+ 120 2=2040 所以边跨板的计算跨度去01=2020mm中间跨：02==2020−200=2000mm板为多跨连续板，对于跨数超过五跨的等截面连续板，其各跨受荷载相同，且跨差 不超过10%时，均可以按五跨等跨度计算。
计算简图如下：现浇混凝土单向肋梁楼盖课程设计图 1-3 板的实际结构图+=./12221 A2200 B2000 C2000C 2000B 2200A图 1-4 板的计算简图(3) 弯矩设计值计算弯矩设计值因为边跨与中间跨的计算跨差2020−20002000=1%<10%，可按等跨连续板计算由《混凝土结构设计》表 1-2 查得板的弯矩系数α，板的弯矩设计值计算 过程见表 1.1板的弯矩设计值的计算表 1-1(4)配筋计算（正截面受弯承载力计算）板厚80mm ，保护层c=20mm ，ℎ0=80−25=55，b=1000mm 。
C25 混凝 土，1=1.0f =11.9N/2,HPB300级钢筋，f =270N/2。
2 现浇混凝土单向肋梁楼盖课程设计对轴线~ 5间的板带，考虑起拱作用，其跨内 2 截面和支座 C 截面的弯矩设计值可折减20%，为了方便，近似对钢筋面积折减20%。
板的配筋计算过程见表 1-9。
板的配筋计算表 1-2(5)板的配筋图绘制⑴分布筋选用φ6@200。
⑵嵌入墙内的板面附加钢筋选用φ8@200。
a=l0/7=283mm，取 300mm。
⑶垂直于主梁的板面附加钢筋选用φ8@200。
a=l0/4=495mm, 取 550mm。
⑷板角构造钢筋:选用φ8@200,双向配置板四角的上部。
a=l0/4=495mm, 取 500mm。
板的配筋图如图 1-5 所示。
现浇混凝土单向肋梁楼盖课程设计图 1-5 板的配筋图现浇混凝土单向肋梁楼盖课程设计4.次梁的设计（按考虑塑性内力重分布设计）(1)荷载设计：恒载设计值板来的荷载:3.186×2.2=7.01kN/m次梁自重：0.2×(0.45−0.08)×25×1.2=2.22kN/m 次梁粉刷：2×0.015×(0.45−0.08)×17×1.2=0.23kN/m小计g=9.46N/m活荷载设计值：q=9.1×2.2=20.02kN/m荷载总设计值：q+g=20.02+9.14=29.16kN/m ，取荷载29.2kN/m(2)计算简图由次梁实际结构图 1-6 可知，次梁在墙上的支承长度为a=240mm ，主梁宽度 b=300mm 。
次梁的边跨计算跨度按以下两项的较小值确定。
边跨01=+ a 2=(6300−120− 300 2 )+ 240 2=6050 1.025=1.025×6030=6181所以次梁边跨的计算跨度取01=6050 中间跨02==6300−300=6000mm计算简图如图 1-7 所示。
图 1-6 次梁的实际结构图+=./12221 A6050 B6000 C6000C 6000B 6050A图 1-7 次梁的计算简图现浇混凝土单向肋梁楼盖课程设计(3)弯矩设计值和剪力设计值的计算因为边跨与中间跨的计算跨差6050−60006000=0.83%<10%，可按等跨连续梁计算由《混凝土结构设计》表 1-2，表 1-3 可以 8 弯矩系数 α M 和剪力系数 α V 。
次梁的弯矩设计值和剪力设计值见表 1-3，表 1-4。
次梁的弯矩设计值的计算表 1-3次梁的剪力设计值的计算表 1-4(4)次梁的配筋计算：1正截面抗弯承载力计算次梁跨中正弯矩按 T 形截面进行承载力计算，其翼缘宽度取下面两项中较小值：b ‘=3= 6000 3=2000 b ‘=+=200+2000−200=2000故取b ‘=2000C25 混凝土，1=1.0，f =11.9N/2,f =11.9N/2，纵向钢筋采用HRB335级 钢筋，f =300N/2，箍筋采用HPB300级钢筋f =270N/2，ℎ0=450−45=405。
现浇混凝土单向肋梁楼盖课程设计判断跨中截面属于哪类 T 形截面1′ℎ′(ℎ0−ℎ′2)=1.0×11.9×2000×80×(405−802 )=618.8∙≥1≥ 2故属于第一类 T 形截面支座截面按矩形截面计算，正截面承载力计算过程列于表 1-5。
次梁正截面受弯承载力计算表 1-52斜截面受剪承载力计算（包括符合截面尺寸、腹筋计算和最小配箍率验算）。
次梁斜截面受剪承载力计算表 1-6计算所需箍筋采用双肢Ф6 箍筋=56.62。
