银川热电公司汽轮机低真空循环水供热改造及节能分析

银川热电公司＃1、＃2机组循环水供热分析摘要：采用低真空循环水供热的可行性及节能减排的效果关键词：循环水供热节能减排热负荷0 引言根据《银川市城市供热规划》中的供热现状，银川市采暖供热的大部分区域是靠现有的区域小锅炉房提供热源。

银川热电有限责任公司向兴庆区和金凤区的部分区域供热，供热面积为450×104m2。

随着银川市经济的迅速发展，企业居民不断增多，在银川热电有限责任公司供热区域内供热工程已严重滞后，不能满足建设发展需求。

随着国家《能源法》的颁布实施和世界能源的日益短缺，企业的节能工作显得越来越重要了。

银川热电有限责任公司是一个热电联产，供热为主的小型热电厂，机组小、热效率较低，厂内的综合热效率仅为45%，其它热量白白损失掉了，而其中最大的就是凝汽器的冷源损失，约占总损失的55%（冷源损失率约为30%）。

如何降低冷源损失，提高全厂热效率、达到节能挖潜的目的，是目前急待解决的问题。

银川采暖负荷大，银川热电有限责任公司供热能力有限，城区银川热电有限责任公司供暖范围内还有部分建筑供暖未纳入城市集中供热，以至于部分采暖热用户的热负荷由自备小锅炉供给。

这些小锅炉独立分散、容量小、热效率低，给城市造成危害，又由于小锅炉所配的除尘设施不完善，导致烟尘、SO2排放超标，污染城市环境，危害人民身心健康。

对银川热电有限公司电厂及热网进行低真空循环水改造后，供热半径加大，供热能力提高，工况稳定，既可以缓解蒸汽供热的压力，又可以取缔小区采暖锅炉。

低真空循环水供热的改造，可充分利用电厂热能，既节约了能源，又减少环境污染，社会效益以及经济效益明显。

1 项目概况银川热电有限责任公司＃1、＃2机组循环水供热工程，是银川城区采暖集中供热的扩建、改建项目，是银川市城建工程的一部分。

银川热电有限责任公司＃1、＃2机组循环水供热工程的建设为银川城区的发展、人民生活的提高起到推动作用。

银川热电有限责任公司＃1、＃2机组循环水供热工程供热范围为银川城区部分采暖用户的集中供热。

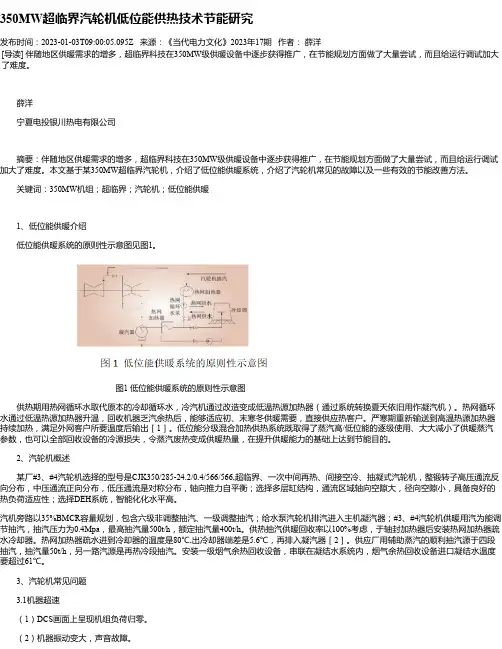

350MW超临界汽轮机低位能供热技术节能研究发布时间：2023-01-03T09:00:05.095Z 来源：《当代电力文化》2023年17期作者：薛洋[导读] 伴随地区供暖需求的增多，超临界科技在350MW级供暖设备中逐步获得推广，在节能规划方面做了大量尝试，而且给运行调试加大了难度。

薛洋宁夏电投银川热电有限公司摘要：伴随地区供暖需求的增多，超临界科技在350MW级供暖设备中逐步获得推广，在节能规划方面做了大量尝试，而且给运行调试加大了难度。

本文基于某350MW超临界汽轮机，介绍了低位能供暖系统，介绍了汽轮机常见的故障以及一些有效的节能改善方法。

关键词：350MW机组；超临界；汽轮机；低位能供暖1、低位能供暖介绍低位能供暖系统的原则性示意图见图1。

图1 低位能供暖系统的原则性示意图供热期用热网循环水取代原本的冷却循环水，冷汽机通过改造变成低温热源加热器（通过系统转换夏天依旧用作凝汽机）。

热网循环水通过低温热源加热器升温，回收机器乏汽余热后，能够适应初、末寒冬供暖需要，直接供应热客户。

严寒期重新输送到高温热源加热器持续加热，满足外网客户所要温度后输出［1］。

低位能分级混合加热供热系统既取得了蒸汽高/低位能的逐级使用、大大减小了供暖蒸汽参数，也可以全部回收设备的冷源损失，令蒸汽废热变成供暖热量，在提升供暖能力的基础上达到节能目的。

2、汽轮机概述某厂#3、#4汽轮机选择的型号是CJK350/285-24.2/0.4/566/566,超临界、一次中间再热、间接空冷、抽凝式汽轮机，整锻转子高压通流反向分布，中压通流正向分布，低压通流是对称分布，轴向推力自平衡；选择多层缸结构，通流区域轴向空隙大，径向空隙小，具备良好的热负荷适应性；选择DEH系统，智能化化水平高。

汽机旁路以35%BMCR容量规划，包含六级非调整抽汽、一级调整抽汽；给水泵汽轮机排汽进入主机凝汽器；#3、#4汽轮机供暖用汽为能调节抽汽，抽汽压力为0.4Mpa，最高抽汽量500t/h，额定抽汽量400t/h。

汽轮机低真空循环水供暖技术论文摘要：汽轮机低真空循环水供暖技术可以实现能源的梯级利用，明显提高电厂能源的综合利用效率，具有显著和节能和环保效益。

经过多年的工程实践和实际运行表明，低真空循环水供暖技术已比较成熟。

该技术为提高我国量大面广的中小型热电企业的综合利用效率和供暖技术开辟了新途径，具有良好的推广应用价值和发展前景。

一、前言煤炭行业领域为了实现资源的综合利用深层次的发展，采用循环流化床锅炉燃烧技术，处理矿山生产过程中产生的低热值燃料，解决了矸石等低热值副产品堆积所造成的环境污染问题。

同时，燃烧产生的电能、热能可提供绿色能源。

根据《热电联产项目可行性科技规定》1.6.7条规定：“在有条件的地区，在采暖期间可考虑抽凝机组低真空运行，循环水供热采暖的方案，在非采暖期恢复常规运行”。

机组凝汽器低真空供热技术改造就是从节能方面，系统论证了低热值电厂在低真空供暖改造方面的技术，回收电厂冷却塔蒸发带走的热量，实现了能源的综合利用。

二、机组凝汽器技术改造低真空供热的目的面对我国日益严峻的能源和环境问题，汽轮机低真空循环水供暖正是为了满足节能和环保要求而发展起来的一项节能技术。

其基本原理是降低凝汽器的真空，提高汽轮机的排汽温度，将凝汽器的循环水直接作为采暖用水为热用户供热，从而实现汽轮机低真空循环水供暖的目的。

三、机组凝汽器技术改造低真空供热的意义机组凝汽器技术改造低真空供热运行作为目前凝汽式机组改造供热方案的最佳改造措施，该种技术在东北、西北地区在上世纪九十年代末期已经得到广泛应用，并且运行相当成熟，而且已经得到了热电行业的普遍认可。

通过机组凝汽器技术改造低真空供热运行技术，作为电厂生产工艺改造，完全避免了电厂的热量损失。

通过机组凝汽器技术改造低真空供热运行技术，充分挖掘电力企业的营运能力，提高企业技术含量，整体形象得以提高。

通过机组凝汽器技术改造低真空供热运行技术，每年供暖季节可以回收冷却装置散发的热量，给企业带来相当可观的经济效益。

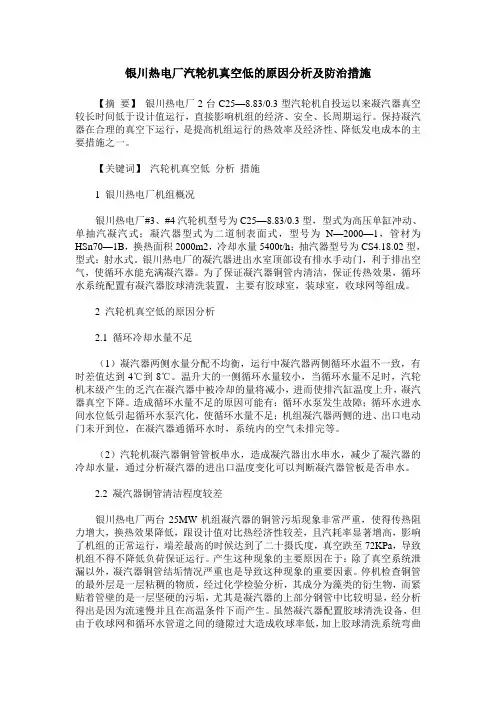

银川热电厂汽轮机真空低的原因分析及防治措施【摘要】银川热电厂2台C25—8.83/0.3型汽轮机自投运以来凝汽器真空较长时间低于设计值运行，直接影响机组的经济、安全、长周期运行。

保持凝汽器在合理的真空下运行，是提高机组运行的热效率及经济性、降低发电成本的主要措施之一。

【关键词】汽轮机真空低分析措施1 银川热电厂机组概况银川热电厂#3、#4汽轮机型号为C25—8.83/0.3型，型式为高压单缸冲动、单抽汽凝汽式；凝汽器型式为二道制表面式，型号为N—2000—1，管材为HSn70—1B，换热面积2000m2，冷却水量5400t/h；抽汽器型号为CS4.18.02型，型式：射水式。

银川热电厂的凝汽器进出水室顶部设有排水手动门，利于排出空气，使循环水能充满凝汽器。

为了保证凝汽器铜管内清洁，保证传热效果，循环水系统配置有凝汽器胶球清洗装置，主要有胶球室，装球室，收球网等组成。

2 汽轮机真空低的原因分析2.1 循环冷却水量不足（1）凝汽器两侧水量分配不均衡，运行中凝汽器两侧循环水温不一致，有时差值达到4℃到8℃。

温升大的一侧循环水量较小，当循环水量不足时，汽轮机末级产生的乏汽在凝汽器中被冷却的量将减小，进而使排汽缸温度上升，凝汽器真空下降。

造成循环水量不足的原因可能有：循环水泵发生故障；循环水进水间水位低引起循环水泵汽化，使循环水量不足；机组凝汽器两侧的进、出口电动门未开到位，在凝汽器通循环水时，系统内的空气未排完等。

（2）汽轮机凝汽器铜管管板串水，造成凝汽器出水串水，减少了凝汽器的冷却水量，通过分析凝汽器的进出口温度变化可以判断凝汽器管板是否串水。

2.2 凝汽器铜管清洁程度较差银川热电厂两台25MW机组凝汽器的铜管污垢现象非常严重，使得传热阻力增大，换热效果降低，跟设计值对比热经济性较差，且汽耗率显著增高，影响了机组的正常运行，端差最高的时候达到了二十摄氏度，真空跌至72KPa，导致机组不得不降低负荷保证运行。

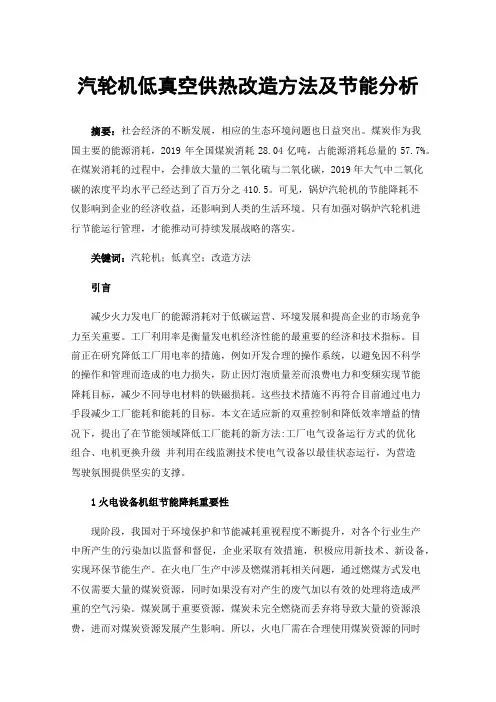

汽轮机低真空供热改造方法及节能分析摘要：社会经济的不断发展，相应的生态环境问题也日益突出。

煤炭作为我国主要的能源消耗，2019年全国煤炭消耗28.04亿吨，占能源消耗总量的57.7%。

在煤炭消耗的过程中，会排放大量的二氧化硫与二氧化碳，2019年大气中二氧化碳的浓度平均水平已经达到了百万分之410.5。

可见，锅炉汽轮机的节能降耗不仅影响到企业的经济收益，还影响到人类的生活环境。

只有加强对锅炉汽轮机进行节能运行管理，才能推动可持续发展战略的落实。

关键词：汽轮机；低真空；改造方法引言减少火力发电厂的能源消耗对于低碳运营、环境发展和提高企业的市场竞争力至关重要。

工厂利用率是衡量发电机经济性能的最重要的经济和技术指标。

目前正在研究降低工厂用电率的措施，例如开发合理的操作系统，以避免因不科学的操作和管理而造成的电力损失，防止因灯泡质量差而浪费电力和变频实现节能降耗目标，减少不同导电材料的铁磁损耗。

这些技术措施不再符合目前通过电力手段减少工厂能耗和能耗的目标。

本文在适应新的双重控制和降低效率增益的情况下，提出了在节能领域降低工厂能耗的新方法:工厂电气设备运行方式的优化组合、电机更换升级并利用在线监测技术使电气设备以最佳状态运行，为营造驾驶氛围提供坚实的支撑。

1火电设备机组节能降耗重要性现阶段，我国对于环境保护和节能减耗重视程度不断提升，对各个行业生产中所产生的污染加以监督和督促，企业采取有效措施，积极应用新技术、新设备，实现环保节能生产。

在火电厂生产中涉及燃煤消耗相关问题，通过燃煤方式发电不仅需要大量的煤炭资源，同时如果没有对产生的废气加以有效的处理将造成严重的空气污染。

煤炭属于重要资源，煤炭未完全燃烧而丢弃将导致大量的资源浪费，进而对煤炭资源发展产生影响。

所以，火电厂需在合理使用煤炭资源的同时提升燃煤利用率，落实节能减耗，借助热工仪表和自动控制技术实现火电厂经济效益的提升，从而促进火电厂经济效益的提升。

2汽轮机低真空供热改造难题虽然，该热电有限责任公司提出了具体的改造方案，但具体改造过程也有部分难题需要克服，首先是基于原先的机组，其排汽最初均是进入到冷凝器中。

浅谈低真空循环水供热改造工程伴随经济的迅速发展，城市化建设的逐渐扩大，热电厂已不能满足日益增大的供热需求，加之煤价、水费及运费的上涨，要挖掘现有热电厂的供热潜力，就需要进行节能改造，而低真空循环水供热技术则非常成功地解决了这一问题。

汽轮机低真空循环水供热技术在理论上能达到很高的能效，国内外已有很多研究成果和成功的经验。

从目前热电联产机组的供热型式分析，50MW以下的机组一般为背压式或可调抽汽供热，大于等于100MW的机组几乎都是抽凝式供热型式的。

在供热运行工况下，两种机组的运行经济性相差很大。

根据华能烟台电厂150MW机组低真空循环水供热改造经验，在冬季采暖供热工况下，其发电煤耗率可达到150g/kW·h以下，而同容量抽凝供热机组最好水平也在240g/kW·h以上。

早在20世纪80年代，沈阳发电厂和长春发电厂等企业就已经开始进行低真空循环水供热技术的尝试。

汽轮机低真空循环水供热技术于2013年在中电投东北电力有限机组上实施，改造后经过一个供暖期运行，机组运行稳定，供暖品质得到有效提高和改善，供热能力增加，节能收益明显。

1 低真空循环水供热改造原理低真空循环水供热技术是将凝汽器中乏汽的压力提高，降低凝汽器的真空度，提高冷却水温，将凝汽器改为供热系统的热网加热器，冷却水直接用作热网循环水，充分利用凝汽式机组排汽的汽化潜热加热循环水，将冷源损失降低为零，进而使机组的循环热效率得到提高，采用该方法供热是在不增加机组发电容量的前提下，减小了供热抽汽量，增大了供热面积，而且其施工周期短、经济效益显著。

技术改造主要对汽轮机低压缸转子、小汽轮机本体、凝汽器、凝结水精处理、加热器、加药系统等系统和设备进行一系列改造，满足机组提高真空度后运行的需要。

在采暖期，采用高背压运行的方式，将机组低压缸转子更换为供热转子，并增设热网循环水管道切换系统。

采暖期全厂热网循环水合并后、共同作为机组排汽冷却水，进入由凝汽器改造成的低温热源加热器（原循环冷却水系统切除），由改造机组的低压缸排汽作为基本加热手段，再由临机的中排抽汽进行尖峰加热，使水温达到外网供暖要求后对外供出。

汽轮机低真空供热改造方法及节能分析摘要：现阶段，国内绝大多数中小型电厂所使用的的汽轮机均存在同样的状况，那便是能耗较高。

而之所以会产生较高能耗，则需因汽轮机所使用的通流技术较为落后。

因此，基于煤价与电价的不断上涨，诸多原本利润薄弱甚至仅能维持日常开销的企业，更是逐步陷入了入不敷出的状态。

因此，为确保发电企业保持良好的经济收益，并提升汽轮机的供电及供热性能，需对老式汽轮机予以合理改造，以此在最大化汽轮机效益同时满足社会的需求。

关键词：汽轮机;低真空;改造方法引言近年来，我国东北地区风电、光伏等新能源装机容量迅速增长，但是由于该地区火电比重大，快速灵活调峰的电源少，因此电网的调峰问题突出。

特别是在冬季，我国北方地区火电处在供热期，风电处在大风期，这一矛盾导致电网调峰问题更加突出，弃风情况经常发生。

为解决电网调峰的实际困难，已经有不少区域电网出台了火电调峰辅助服务的奖励政策，运用市场手段驱动火电机组进行灵活性改造，提升机组的调峰能力，降低机组的运行负荷，参与电网的深度调峰，从而解决电网调峰困难的问题。

1概述就目前形势来看，国内中小型电厂及众多企业自备电厂所配置的汽轮机，都是能耗比较高，采用相对落后的汽轮机通流技术，加上煤价、电价等因素，企业的生产经营处于亏损状态。

为了提高发电企业的经济效益，充分发挥汽轮机发电及满足供热方面的需求，将原抽汽式汽轮机改造为低真空供热式汽轮机，既解决冬季供热问题，又很好的满足夏季发电，从而使汽轮发电机组效益最大化。

2汽轮机低真空供热改造方法及节能分析2.1本体改造就原机组部分动叶片所使用的铆接围带结构，因光顺度不足而灰对气动性能产生一定影响，故改造需采用自带围带整圈的动叶片来进行衔接。

除此之外，但凡涉及排汽流动，与之相关的一切结构均需采取广顺设计，尤其是动叶片根部及相邻静叶片顶部，更是要尽可能减少流动损失。

先进的叶片设计方有助于提升机组的整体性能。

因此，针对叶片部分的改造，具体需采取以下几项措施：①以最新设计的动静叶叶型来替代此前的动静叶叶片，而减少叶型型线损失，还需搭配高效弯扭叶型；②为避免动静叶片出现相互干扰的情况，需对动静叶片参数予以合理控制，包括叶片间的距离，叶型的选择及焓降的分布等均需经过精密的计算来保证良好的运行效率；③提升机组变工时的运行效率，需对叶片前缘予以合理设计，使之在感受来流功角变化时不会过于敏感；④为增加叶片刚性，可适当增加叶片厚度；⑤对叶片关联的部位逐一进行流畅化处理，以此改善排汽在叶栅通道内部的流动效率。

低真空循环水供热存在的问题及解决方法1 低真空循环水供热原理及应用2001年，国家经贸委、国家发展计划委、建设部发布的《热电联产项目可行性研究科技规定》1.6.7条：“在有条件的地区，在采暖期可考虑抽凝机组低真空运行，循环水供热采暖的方案，在非采暖期恢复常规运行”。

因此，低真空循环水供热符合现行规定。

自20世纪70年代开始，我国北方一些电厂将部分装机容量＜50MW的凝汽式汽[1、2]。

轮机用于低真空运行，采用排汽加热循环冷却水直接供热或作为一级加热器热源威海市热电厂、牟平县热电厂、乳山市热电厂、荣成市热电厂等多家电厂已采用低真空循环水供热多年，技术可靠，运行稳定。

2 低真空循环水供热的特点采取低真空循环水供热时，汽轮机组无需大规模改造，只需将凝汽器循环冷却水的入口及出口管接入供热系统。

为保证凝汽器低真空安全运行，正常情况下水侧压力不能超过0.196MPa，热网回水温度一般低于50℃。

因此，必须加固凝汽器，使其承压达[3]。

由于低真空运行只是汽轮机的特殊变工℃为宜、50到0.4MPa，供、回水温度采用60况，对汽轮机本体没有改动，但凝汽器在低真空运行期间，汽轮机组的发电量受供热量[1]直接影响。

因此，合理确定供热面积对低真空运行汽轮机组的经济运行影响很大。

3 存在的问题及解决方法基本情况3.1的35t/h 荣成市斥山热电厂是国内最早的小型热电厂之一，拥有2台蒸发量为2的抽汽凝汽式汽轮热电机组。

2001年，该厂建设以这6MW蒸汽锅炉和2台装机容量为，最大供热能力为台热电机组为热源的低真空循环水供热工程，设计供热能力为34.4MW℃，、5045.8MW。

供热首站内所有设备按照设计供热能力考虑，设计供、回水温度为6024。

10m×采用低温水直供方式，不设二级热力站，总规划供热面积为6024时，×10m302004 由于对低真空循环水供热运行缺乏经验，年当供热面积仅为即暴露出供热能力不足现象，各供热区域水力失调严重，用户满意率较低，热网运行的安全性与经济性较低。

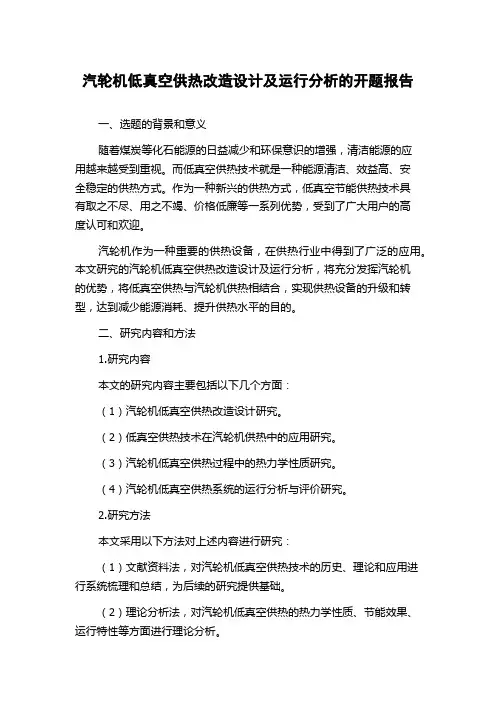

汽轮机低真空供热改造设计及运行分析的开题报告一、选题的背景和意义随着煤炭等化石能源的日益减少和环保意识的增强，清洁能源的应用越来越受到重视。

而低真空供热技术就是一种能源清洁、效益高、安全稳定的供热方式。

作为一种新兴的供热方式，低真空节能供热技术具有取之不尽、用之不竭、价格低廉等一系列优势，受到了广大用户的高度认可和欢迎。

汽轮机作为一种重要的供热设备，在供热行业中得到了广泛的应用。

本文研究的汽轮机低真空供热改造设计及运行分析，将充分发挥汽轮机的优势，将低真空供热与汽轮机供热相结合，实现供热设备的升级和转型，达到减少能源消耗、提升供热水平的目的。

二、研究内容和方法1.研究内容本文的研究内容主要包括以下几个方面：（1）汽轮机低真空供热改造设计研究。

（2）低真空供热技术在汽轮机供热中的应用研究。

（3）汽轮机低真空供热过程中的热力学性质研究。

（4）汽轮机低真空供热系统的运行分析与评价研究。

2.研究方法本文采用以下方法对上述内容进行研究：（1）文献资料法，对汽轮机低真空供热技术的历史、理论和应用进行系统梳理和总结，为后续的研究提供基础。

（2）理论分析法，对汽轮机低真空供热的热力学性质、节能效果、运行特性等方面进行理论分析。

（3）实验研究法，通过实际的汽轮机低真空供热系统建设和运行，对其性能指标、运行参数等方面进行实验分析和检测，验证理论分析的正确性和可靠性。

三、预期目标和可行性分析1.预期目标（1）完成汽轮机低真空供热系统的建设，达到供热效果十分稳定和节约能源的效果。

（2）分析和总结汽轮机低真空供热的节能、环保、经济效益等优势，为其推广应用打下基础。

（3）提出完善汽轮机低真空供热技术的建议，为供热工程的科学发展提供参考。

2.可行性分析（1）目前，汽轮机低真空供热技术已经被广泛应用于多种场合，并取得了显著的效果，说明其技术成熟度相当高。

（2）本课题涉及到的技术领域广泛，包括汽轮机、低真空供热及其相关的热力学原理、环保技术等方面，因此有合适的技术应用和发展空间。

汽轮机低真空运行循环水供热技术的研究与实施发布时间：2021-05-07T06:28:33.918Z 来源：《福光技术》2021年2期作者：刘金胜[导读] 汽轮发电机运行中，蒸汽在汽轮机中做功后的乏汽通过凝汽器冷却成凝结水，造成大量的冷源损失，蒸汽热量没有得到全部利用。

华润电力（盘锦）有限公司辽宁盘锦 124010摘要：汽轮发电机运行中，蒸汽在汽轮机中做功后的乏汽通过凝汽器冷却成凝结水，造成大量的冷源损失，蒸汽热量没有得到全部利用。

汽轮发电机组低真空运行，适当提高汽轮机排汽压力，降低凝汽器真空，增加排汽温度，提高循环水的供回水温度，用循环水直接供热，就可以使做功发电后的蒸汽热能得到充分利用，提高能源的综合利用效率，并且带来一定的经济效益。

关键词：汽轮机；低真空运行；循环水；供热技术1 循环水供热技术应用的意义最近几年城镇人口剧增，也增大了电厂的工作负荷，导致城镇供热不足。

人们为了满足城镇的供热需求也在不断地破坏生态环境。

在这过程中很多生产加工过程中排出的热量没有得到充分的利用，造成了大量的资源浪费。

还有很多电厂都是借助循环冷却系统排放热量，忽视了这些热量带来的能量。

据调查研究，我们能够发现，如果我们把这些浪费的余热再次加工应用在人们的生活中，就能减少电厂的工作负荷。

当前很多电厂都已经应用了循环水供热技术，但在实际应用的过程中还存在着一些问题。

例如，电厂在冬季工作的时候循环水的温度较低，产生的热量不能达到供热的需求，如何提高循环水的温度也成为当前的研究现状。

据此我们提出了两种应对的措施，一种方法是把循环水作为低位热源之后再借助热泵吸收余热。

除此之外，还有另一种方式，就是让汽轮机组在低真空的环境中正常运行。

我们单从理论方面来讲，这种方法能够提供更高的热量。

目前我们国家应用这种技术的电厂还比较少，在国外已经有成功的案例。

这种低真空运行技术虽然能够提供充足的热量但需要高参数高容器，我们国家的基础设施还不够完善，目前还不能满足这种技术的需求。

汽轮机低真空循环水供热的应用随着国家《能源法》的颁布实施和世界能源的日益短缺，企业的节能工作显得越来越重要了。

一个热电厂，厂内的综合热效率仅为30%～40%，其它热量白白损失掉了，而其中最大的就是凝汽器的冷源损失，约占总损失的60%。

如何降低冷源损失，提高全厂热效率、达到节能挖潜的目的，是目前急待解决的问题。

某热电厂是一个热电联产，供热为主的小型热电厂，机组小、热效率较低，2001年，采用汽轮机低真空循环水供热的方法取得了良好的效益和较为成功的经验，以下是详细的情况介绍。

[b]1循环水供热的可行性分析[/b]某热电厂的机组配置为9炉6机，总产汽能力为530 t/h，发电能力为36 MW。

利用循环水供热，需在抽凝机组中进行。

该厂共有3台抽凝机组，其中一台6 MW抽凝机组采用3台玻璃钢冷却塔进行冷却，由于当时设计位置的原因，积水池和冷却面积偏小，冷却效果本身就达不到设计要求，并且该厂所处的地区水质硬度非常大，又位于街道边上，运行不久塔内就会沉积大量的灰尘和泥垢，严重堵塞了填料的缝隙，致使水流不畅，必须用3台风机进行连续不断的强制通风，耗用大量的电能。

尽管如此，通常循环水进出口温差也只有3～5 ℃。

另外，由于积水池有限，塔内沉积的泥土、杂质等来不及沉淀就回到循环水中，这些泥垢在凝汽器铜管内壁附着，致使铜管结垢，换热效果差，排汽温度升高（严重时高达60 ℃以上），形成换热的恶性循环。

为了解决此问题，该厂每年必须对凝汽器铜管和冷却塔填料进行清理，生产成本提高。

如果使该机组利用循环水供热，一是可以解决冷却塔冷却效果不良的问题；二是循环水采用较为洁净的软化水，防止了在凝汽器铜管内壁结垢的问题；三是该机组本身的排汽温度高，利用循环水供热后排汽温度相对其它机组提高得较少，对机组的影响小。

因此，在该6 MW抽凝机组上实施改造是必要的。

1.16 MW抽凝机组的技术参数型号：CN 6—35/9 型生产厂家：杭州汽轮发电机厂设计排汽温度：36 ℃设计排汽压力：0.005 9 MPa设计真空值：－0.094 MPa循环水流量：1 400 t/h热网供水温度：tg≈60 ℃供水焓值：hg=251.5kJ/kg热网回水温度：th≈50 ℃回水焓值：hh=209.3kJ/kg循环泵电机：37 kW 3台冷却塔风机：30 kW 3台1.2计算数据降低凝汽器真空，提高循环水温度后的计算数据见表1。

热电厂汽轮机低真空循环水供热改造及保障安全运行的措施摘要：汽轮机低真空循环水供热，就是将凝汽器的循环冷却水直接作为采暖用水为用户供热，把热用户的散热器当作冷却设备使用。

供热机组无需进行大的改造，只是将凝汽器循环水入口管和出口管接入供热系统，循环水经过凝汽器加热后，利用泵将升温后的热水注入热网。

为增强供热能力，可以在凝汽器出口之后加装尖峰热网加热器，利用其它汽源加热热网水。

目前，汽轮机低真空循环水供热改造技术已经比较成熟，取得了良好的节能效果和经济效益。

基于此，本文主要对热电厂汽轮机低真空循环水供热改造及保障安全运行的措施进行分析探讨。

关键词：热电厂汽轮机；低真空循环水；供热改造；安全运行1、前言近年来随着国家对环保要求的不断提高，以往城区供暖单位中的小型锅炉由于污染问题，与环保形势矛盾突出，城区采暖的目标和方向就是要逐步取缔小型锅炉，发展大型清洁供热企业。

同时随着新建住宅的大量投用，热负荷的需求增长较快。

在这样的形势下，既要满足不断增长的热负荷需求，又要兼顾环保节能的要求，尽量挖掘热电厂的内部能效潜力成为当务之急，汽轮机低真空循环水供热技术应运而生。

2、汽轮机低真空改造工程实施2.1工程概况银川热电厂现有3台75t／h煤粉锅炉、3台150t／h煤粉锅炉、2台15MW调整抽汽式汽轮发电机组、2台30MW调整抽汽式汽轮发电机组，6台热网加热器，城区内供暖热负荷主要为办公和居民采暖，循环水供热改造前供暖面积达400万平方米，采暖热用户均采用高温水进行供热。

通过对机组进行低真空循环水供热改造，新增城区采暖热用户面积最大可达80万平方米，在提高电厂热效率、降低燃料消耗的同时，增加了供热能力，取得了显著成效，达到了预期目的。

2.2抽凝式汽轮机技术参数低温循环水供热热源为12MW抽凝式汽轮机凝汽器。

汽轮机主要技术参数见表1；汽轮机所配凝汽器主要技术参数见表2。

表1表22.3供热改造方案将热网回水(一级网)通过管道直接引入汽轮机凝汽器入口。

汽轮机低真空运行循环水供热技术改造摘要：近些年，国内的装备制造业和发电企业联合行动，用先进的科学技术对老式机组进行改造，将凝汽式汽轮机组改造为发电同时供热的热电联产机组，使这些小型热电发电厂焕发了青春，改造后的机组不仅降低了能源的消耗，减轻了对环境的污染，而且机组可运行性和经济性也得到较大的提高。

汽轮机低真空循环水供热正是在这种背景下应运而生，它能同时满足节能降耗和环境保护的要求，汽轮机低真空循环水供热系统安全稳定运行的保障是汽轮机低真空运行循环水供热改造技术。

关键词：汽轮机；低真空运行；供热技术改造1 汽轮机低真空运行循环水供热技术改造的可行性把小型热力发电厂机组凝汽式汽轮机改装为低真空运行循环水供热机组，不但机组运行更安全平稳，而且改造时间短、方法简便、资金投入低，低真空运行循环水状态是汽轮机运转工作的一种特殊形式，在发电厂汽轮机组运行过程中，减少汽轮机冷却水循环量，降低凝汽器的真空度，这样就会使汽轮机排出蒸汽的温度升高到接近60 ℃，对汽轮机组部分组成结构进行必要的技术改造会确保汽轮机组的正常安全运转，并将汽轮机组冷却水循环系统接入供热系统用于居民冬季供暖。

热网供热分为冬季供暖期和夏季非供暖期，这就需要热力发电厂汽轮机低真空运行循环供热系统能进行切换分别服务于冬季供暖期和夏季非供暖期，解决的最好办法是在夏季非供暖期把汽轮机组末级排汽阀关闭，对冬季供暖期为低真空供热运转夏季非供暖期停止运转的机组进行必要的技术改造，进行精密的热力能耗计算，根据计算所得的精确数据，拆卸掉汽轮机组相应的后几级涡轮，这种技术改造方法不仅提高了能源利用率还不会损坏汽轮机组设备，而且切换也方便易行。

2 汽轮机低真空运行循环水供热改造的技术措施①汽轮机低真空运转状态是一种长期且不断变化的运行状态，我们必须根据实际运转情况进行精确的热力、强度、运转参数的计算，准确选择汽轮机低真空运转参数是保障汽轮机组成功技术改造的重要环节。

热电厂低真空循环水供热技术的分析与应用摘要：降低汽轮机冷源损失，提高企业经济效益，是当前小型热电机组亟待解决的问题。

低真空循环水供热，是提高热电厂能源利用率和经济效益的途径。

基于此，针对大屯热电厂供热发电机组进行低真空循环水供热改造案例进行分析，发现投入应用取得了较好的经济效益和环境效益。

关键词：热电厂；低真空循环水供热；改造方案1 引言汽轮发电机低真空循环水加热是一项新技术。

在汽轮机运行过程中，汽轮机的蒸汽排汽由凝汽器冷却形成冷凝水，造成大量冷源损失，蒸汽热未得到充分利用。

汽轮发电机组低真空运行，提高汽轮机排汽压力，凝汽器真空的降低，提高排气温度，提高供水和回水温度，循环水用于直接加热、蒸汽加热可以充分利用发电，提高能源利用效率，并带来一定的经济效益。

2 汽轮机低真空运行循环水供热原理汽轮机循环水低温真空运行，可提高排气压力，提高循环冷却水出口温度，直接利用循环水加热，降低汽轮机冷源损失。

循环水的加热是人为提高循环水的温度，以提高机组的排气压力，使机组在低真空状态下运行，从而提高机组的排气温度。

当循环水温度升高时，保持稳定的真空度。

循环水吸收的热量不再通过冷却塔释放出来。

相反，它通过热网循环泵直接输送给热用户，从而提供住宅供暖。

循环水将回到冷凝器重新热循环后，送至热用户(见图1)。

3 技术方案分析3.1 工程案例某企业为重点发展企业，有责任和能力为民生事业做出贡献。

通过考察研究，汽轮发电机组低真空循环水供热改造，汽轮机排汽压力增加0.0048mpa到0.025mpa，排气温度从45增加到55℃，冷凝器入口压力增加到0.4 ~ 0.5MPa，可以对机组的安全性和经济性有很大的影响。

在这项研究中，与青岛捷能汽轮机股份有限公司专业的人员沟通。

对汽轮机机体和凝汽器本体的改造内容及注意事项进行了规定，并进行了强度计算和安全校核，为改造方案、供热面积和方式提供了相应的参数和技术支持。

经计算，采暖季节采暖用户面积为60万平方米。

[6]《汽轮机变工况热力计算》（中国电力出版社）摘要随着国家能源政策的调整，这些小容量凝汽器式机组逐渐被列为关停之列，按照国家对小火电的考核原则，只有热电联产的机组，达到机组综合热效率45%以上，热电比大于100%，小火电机组才允许继续经营。

对小容量凝汽器发电机组进行低真空供热改造, 通过高背压下的排汽加热循环水,用热力发电过程中最大的冷源损失来为城市提供居民采暖供热，是小容量凝汽机组实现热电联产，提高电厂整体经济性的简易办法。

本文对改造时需考虑的因素进行全面分析，并提出了相应的对策, 为同类机组低真空供热改造提供借鉴和参考。

关键词：汽轮机低真空供热问题分析目录第一章概述-------------------------------------------------------------------------------31.机组情况----------------------------------------------------------------------------42.热网情况--------------------------------------------------43.供热调整--------------------------------------------------4 第二章改造时需要考虑的因素-------------------------------------52.1机组背压的选择------------------------------------------52.2机组电负荷的变化----------------------------------------62.3最末几级叶轮--------------------------------------------72.4轴向推力的变化-----------------------------------------102.5凝汽器与凝结水泵----------------------------------------102.6轴封系统------------------------------------------------112.7汽缸与转子的膨胀----------------------------------------112.8凝汽器水冲击的预防--------------------------------------122.9机组供热负荷的调整--------------------------------------132.10低真空供热机组的运行和检修维护-------------------------13 第三章改造前的供热试验-----------------------------------------153.1试验措施的制定-------------------------------------------153.2试验举例-------------------------------------------------163.3试验中应注意的事项---------------------------------------19 第四章改造后的经济性对比---------------------------------------204.1级组设计工况的主要经济指标-------------------------------204.2机组的主要运行技术指标-----------------------------------214.3机组低真空循环水供热的主要技术指标-----------------------264.4机组设计、纯凝运行和循环水供热运行的经济性比较-----------26 第五章改造后运行规程的修订及注意事项---------------------------275.1改造后运行规程的修订-------------------------------------285.2运行注意事项---------------------------------------------315.2.1运行规程的分析---------------------------------------315.2.2运行中其他注意事项-----------------------------------31 第六章结论-----------------------------------------------------32 参考资料--------------------------------------------------------33第一章 概述对小型凝汽式汽轮机组进行供热改造,取代城市分散的小型采暖锅炉,从而减少向大气排放烟尘,改善人民生活条件,改善社会环境,控制大气烟尘污染,不仅对电力企业有利,而且符合国家的相关政策,能取得很好的社会效益。

利用汽轮机乏汽供热的探讨[摘要]宁夏电投银川热电公司利用蒸汽在凝汽汽轮机中做功后的乏汽供热，对2×15MW、2×25MW四台凝汽式汽轮发电机组分两期进行了改造，对机组实施低真空运行，即适当提高汽轮机的排汽压力，降低凝汽器的真空度，增加排汽温度，提高循环水的供回水温度，用循环水直接供热，就可以使做功发电的蒸汽热能得到充分利用，减少汽机凝汽器中的冷源损失，节约大量的能源，同时带来明显的经济效益、社会效益和生态效益。

【关键词】汽轮机；冷源损失；供热；节能；效益1.引言宁夏电投银川热电公司位于宁夏银川市市区，是一个热电联产，供热为主的小型热电厂，占地面积280余亩。

公司目前拥有四台汽轮发电机组，一期工程装机容量为2×12MW汽轮机+2×15MW发电机+3×75t/h次高压煤粉锅炉；二期工程装机容量为2×25MW汽轮机+2×30MW发电机+3×150t/h高温高压煤粉锅炉。

四台机组总装机容量90MW，通过新热甲线、新热乙线、西热线分别和系统相连，肩负着银川市区73MW的供电任务和近500万平方米的供热任务。

银川热电公司的四台凝汽式汽轮发电机组以煤作为燃料，煤在锅炉中燃烧，释放出的热量将锅炉水冷壁中的水转化为蒸汽，再经过蒸汽过热器加热，把蒸汽变为高温高压的蒸汽，通过管道送入汽轮机，推动汽轮机旋转，将蒸汽的热能转化为转子的机械能，汽轮机带动发电机旋转，将汽轮机转子的机械能转化为电能。

汽轮机的蒸汽做功后，一部分通过中间抽气回到锅炉加温、加压后重新送入汽轮机做功，另一部分则从汽轮机尾部流入冷凝器，由管道外部的冷却水对其降温冷却，凝结为水，凝结后的水经凝结水泵、给水泵重新打回到锅炉，如此形成循环。

按照热力循环的要求，汽轮机尾部出来的蒸汽必须在凝汽器中降温、凝结为水，以保证汽轮机排汽压力，提高汽轮机的效率。

这样就不可避免的有大量的热能损失于循环冷却中。

银川热电厂12MW汽轮机凝汽器真空问题分析
张吉祥
【期刊名称】《宁夏电力》
【年(卷),期】2004(000)004
【摘要】凝汽设备是凝汽式汽轮机装置的一个重要组成部分，其工作的好坏直接影响到整个装置的热经济性和运行安全可靠性。

根据银川热电厂一期工程2台
12MW机组的运行状况和工作实践，对凝汽器真空系统存在的诸多问题进行了探讨，分析了真空对机组热经济性及安全性的影响，提出了改善凝汽器真空的技术措施及进一步提高机组真空水平的方法。

【总页数】4页(P9-11,62)
【作者】张吉祥
【作者单位】银川热电有限责任公司，银川市750002
【正文语种】中文
【中图分类】TK264
【相关文献】
1.银川热电厂汽轮机真空低的原因分析及防治措施 [J], 张泽文
2.12MW汽轮机增容改造的凝汽器校核计算 [J], 张友奇;李亚军;张连庆
3.300MW汽轮机组凝汽器真空问题分析 [J], 彭泉源;严相宏
4.辽河油田热电厂3号汽轮机凝汽器真空低的原因与处理 [J], 何晓波
5.中宁电厂25MW汽轮机凝汽器真空问题分析 [J], 陈建华
因版权原因，仅展示原文概要，查看原文内容请购买。
