《低真空循环水供热可行性方案 》

抽凝机组低真空循环水供热技术分析与应用
抽凝机组低真空循环水供热技术是一种先进的供热方式，具有节能、环保、安全等多种优点。

该技术的核心是使用低真空抽凝机组来实现循环水的高效供热，有效地提高了供热效率和节约能源。

下面我们来详细分析一下这种技术的应用和优势。

首先，抽凝机组低真空循环水供热技术能够实现循环水的高效供热，降低了能源的消耗。

传统的供热方式需要使用大量的热能来加热水，然后再将水输送到需要加热的地方，而这种技术则是在低真空状态下使用抽凝机组将循环水蒸发并再次凝结，通过循环来实现供热，大大减少了能源的浪费。

另外，由于凝结后的水温较高，其余热量可回收利用，进一步提高了能源利用效率。

其次，这种技术有利于环保，减少了污染。

当使用传统供热方式时，需要燃烧大量的燃料来加热水，这种方式不仅耗能，而且排放大量的废气、废水等环境污染物。

而抽凝机组低真空循环水供热技术则不需要使用燃料，大大降低了环境污染的风险。

最后，该技术还具有一定的安全性。

由于使用了抽凝机组的低真空循环水供热技术，实现了对热能的有效控制和传输，大大降低了发生供热事故的风险，保证了用户的安全。

综合来看，抽凝机组低真空循环水供热技术具有很大的应用前景，并且在应用中也存在着诸多优势。

未来，我们可以在工业、民用等领域中进一步拓展该技术，实现更加高效、节能、环保、安全的供热方式。

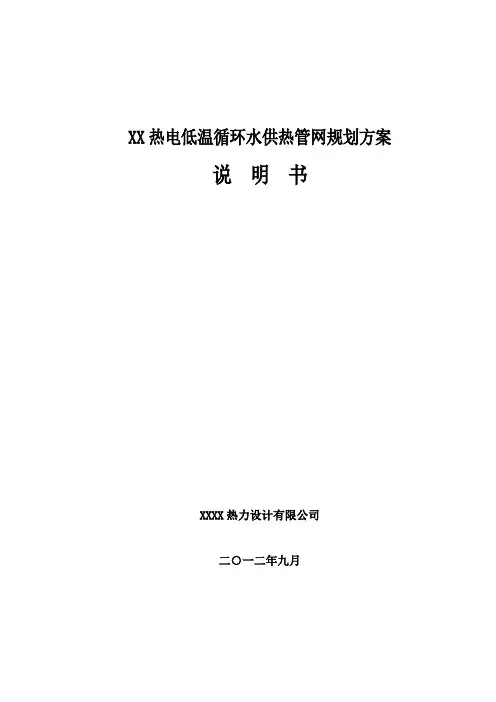

XX热电低温循环水供热管网规划方案说明书XXXX热力设计有限公司二○一二年九月概述热电联产、集中供热是资源整合、节能减排、提高能源利用效率、发展循环经济的重要措施；是优化城市环境，治理大气污染，降低二氧化硫和烟尘排放，改善人民生活质量的一项公益性事业。

XXXX低温循环水供热，是对节约能源、保护环境基本国策的贯彻落实；是与《XX 市集中供热规划》的有机衔接；同时有利于XX供热区域总体供热规划的进一步调整、深化。

一、供热区域概况XX供热区域包括XX老城区和XXXX，该规划方案从低温循环水供热特性—就近、热负荷集中考虑，对XXXX改造后利用低温循环水供热。

二、热源概况XXXX厂现有3×75t/h+1×110 t/h蒸汽锅炉，12MW抽凝机组3台，现外供汽能力为115t/h。

目前XXXX蒸汽除自用部分外，其余全部用于对外供热。

目前，汽轮机低温循环水没用开发利用。

计划在2013年前开发XXXX厂低温循环水，改造现有的蒸汽管网，项目实施后，XX 区XX路两侧热负荷将集中区域由XXXX厂的低温循环水供热。

鉴于上述状况，立足于片区发展趋势与供热特点，进行全面、客观、系统的研究和规划，对近期和远期热负荷及时调整，是完全符合国家有关产业政策和国家节能环保政策。

XXXX设计有限公司2012年9月主编：参与编制人员：审核：复审：1 总则1.1规划编制的背景经过多年的建设，XX区中心城区，尤其是XXXX城市功能进一步提升，城市规模不断扩大，城市综合实力不断增强。

随着城市经济的快速发展，带来了对热力需求的快速增长。

集中供热不仅能给城市提供稳定、可靠的高品位热源，有效的节约能源、保护环境、缓解电力紧张、减少城市污染、方便城市美化、提高城市有限空间的利用率；同时还能改善人民生活环境、提高投资环境及生态环境、提升城市的档次与品味。

热电联产具有节约能源、改善环境、提高供热质量、增加电力供应等综合效益，是治理大气污染和提高能源综合利用率的必要手段之一，是提高人民生活质量的公益性基础设施，符合国家可持续发展战略。

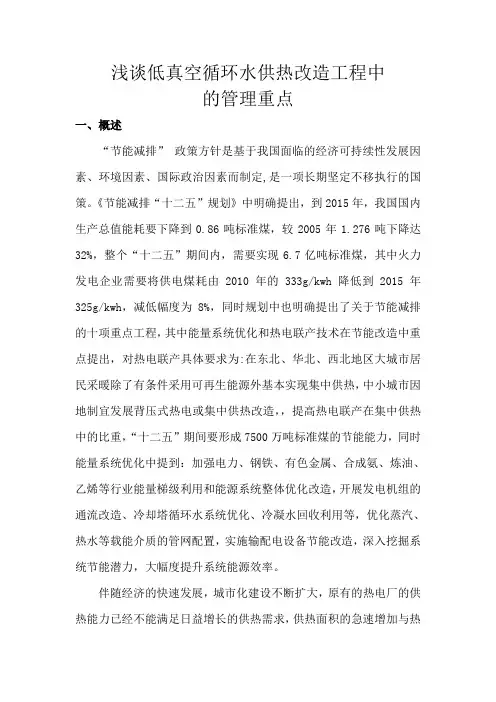

浅谈低真空循环水供热改造工程中的管理重点一、概述“节能减排”政策方针是基于我国面临的经济可持续性发展因素、环境因素、国际政治因素而制定,是一项长期坚定不移执行的国策。

《节能减排“十二五”规划》中明确提出，到2015年，我国国内生产总值能耗要下降到0.86吨标准煤，较2005年1.276吨下降达32%，整个“十二五”期间内，需要实现6.7亿吨标准煤，其中火力发电企业需要将供电煤耗由2010年的333g/kwh降低到2015年325g/kwh，减低幅度为8%，同时规划中也明确提出了关于节能减排的十项重点工程，其中能量系统优化和热电联产技术在节能改造中重点提出，对热电联产具体要求为:在东北、华北、西北地区大城市居民采暖除了有条件采用可再生能源外基本实现集中供热，中小城市因地制宜发展背压式热电或集中供热改造，，提高热电联产在集中供热中的比重，“十二五”期间要形成7500万吨标准煤的节能能力，同时能量系统优化中提到：加强电力、钢铁、有色金属、合成氨、炼油、乙烯等行业能量梯级利用和能源系统整体优化改造，开展发电机组的通流改造、冷却塔循环水系统优化、冷凝水回收利用等，优化蒸汽、热水等载能介质的管网配置，实施输配电设备节能改造，深入挖掘系统节能潜力，大幅度提升系统能源效率。

伴随经济的快速发展，城市化建设不断扩大，原有的热电厂的供热能力已经不能满足日益增长的供热需求，供热面积的急速增加与热源建设的滞后，形成日益突出的供热供需矛盾，在此情况下，如何挖掘现有纯凝或抽凝机组的供热潜力，在不增加机组建设规模的情况下，满足广大的市场需求，是热力发电厂及相关单位亟待解决的问题，低真空循环水供热技术则非常成功的解决了这一问题。

从目前运行的热电联产机组的供热型式分析，50MW以下机组一般普遍采用可调抽汽或背压方式供热。

100MW及以上机组基本全部采用抽凝式供热型式。

抽凝式供热机组与背压式机组其供热运行工况下的运行经济性相距甚远。

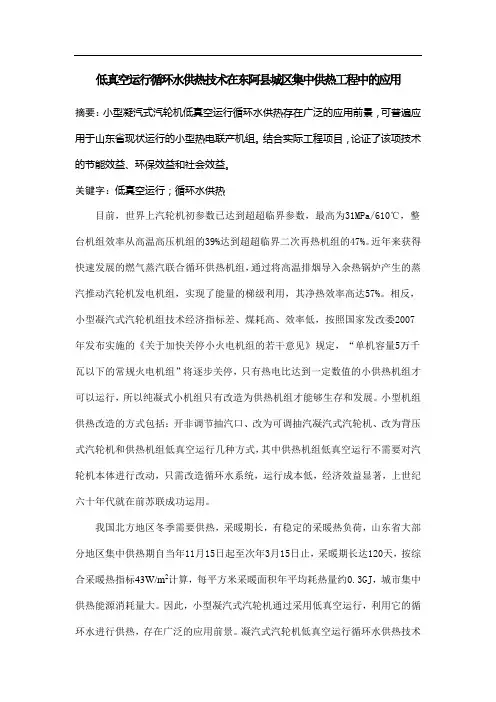

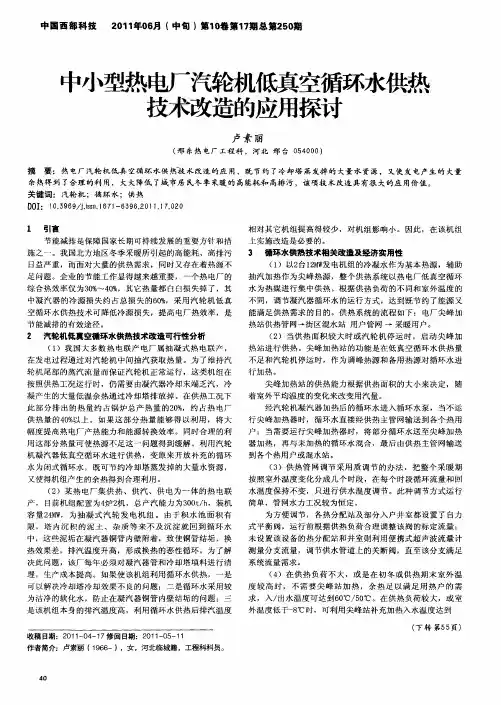

低真空运行循环水供热技术在东阿县城区集中供热工程中的应用摘要：小型凝汽式汽轮机低真空运行循环水供热存在广泛的应用前景，可普遍应用于山东省现状运行的小型热电联产机组。

结合实际工程项目，论证了该项技术的节能效益、环保效益和社会效益。

关键字：低真空运行；循环水供热目前，世界上汽轮机初参数已达到超超临界参数，最高为31MPa/610℃，整台机组效率从高温高压机组的39%达到超超临界二次再热机组的47%。

近年来获得快速发展的燃气蒸汽联合循环供热机组，通过将高温排烟导入余热锅炉产生的蒸汽推动汽轮机发电机组，实现了能量的梯级利用，其净热效率高达57%。

相反，小型凝汽式汽轮机组技术经济指标差、煤耗高、效率低，按照国家发改委2007年发布实施的《关于加快关停小火电机组的若干意见》规定，“单机容量5万千瓦以下的常规火电机组”将逐步关停，只有热电比达到一定数值的小供热机组才可以运行，所以纯凝式小机组只有改造为供热机组才能够生存和发展。

小型机组供热改造的方式包括：开非调节抽汽口、改为可调抽汽凝汽式汽轮机、改为背压式汽轮机和供热机组低真空运行几种方式，其中供热机组低真空运行不需要对汽轮机本体进行改动，只需改造循环水系统，运行成本低，经济效益显著，上世纪六十年代就在前苏联成功运用。

我国北方地区冬季需要供热，采暖期长，有稳定的采暖热负荷，山东省大部分地区集中供热期自当年11月15日起至次年3月15日止，采暖期长达120天，按综合采暖热指标43W/m2计算，每平方米采暖面积年平均耗热量约0.3GJ，城市集中供热能源消耗量大。

因此，小型凝汽式汽轮机通过采用低真空运行，利用它的循环水进行供热，存在广泛的应用前景。

凝汽式汽轮机低真空运行循环水供热技术即设法提高汽轮机排汽压力，也就是降低排汽的真空度，以得到更高的排汽温度，从而提高循环水温度供给热用户。

该项技术相当于将用户的暖气片散热取代冷却塔的作用，回收了循环水冷源损失，从而提高机组的热效率和经济性。

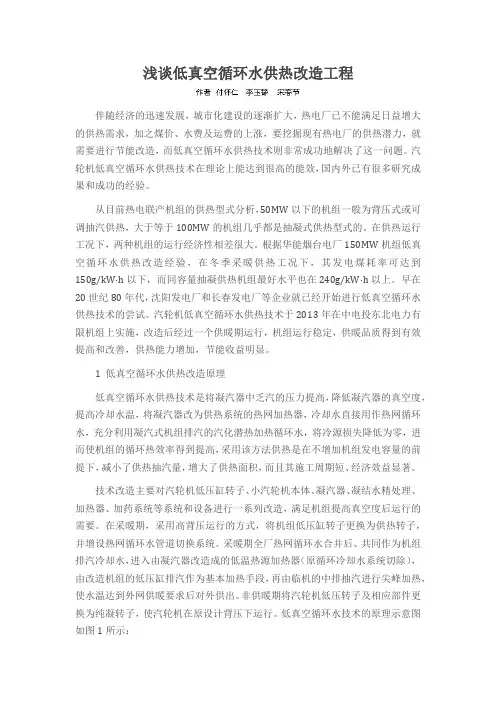

浅谈低真空循环水供热改造工程伴随经济的迅速发展，城市化建设的逐渐扩大，热电厂已不能满足日益增大的供热需求，加之煤价、水费及运费的上涨，要挖掘现有热电厂的供热潜力，就需要进行节能改造，而低真空循环水供热技术则非常成功地解决了这一问题。

汽轮机低真空循环水供热技术在理论上能达到很高的能效，国内外已有很多研究成果和成功的经验。

从目前热电联产机组的供热型式分析，50MW以下的机组一般为背压式或可调抽汽供热，大于等于100MW的机组几乎都是抽凝式供热型式的。

在供热运行工况下，两种机组的运行经济性相差很大。

根据华能烟台电厂150MW机组低真空循环水供热改造经验，在冬季采暖供热工况下，其发电煤耗率可达到150g/kW·h以下，而同容量抽凝供热机组最好水平也在240g/kW·h以上。

早在20世纪80年代，沈阳发电厂和长春发电厂等企业就已经开始进行低真空循环水供热技术的尝试。

汽轮机低真空循环水供热技术于2013年在中电投东北电力有限机组上实施，改造后经过一个供暖期运行，机组运行稳定，供暖品质得到有效提高和改善，供热能力增加，节能收益明显。

1 低真空循环水供热改造原理低真空循环水供热技术是将凝汽器中乏汽的压力提高，降低凝汽器的真空度，提高冷却水温，将凝汽器改为供热系统的热网加热器，冷却水直接用作热网循环水，充分利用凝汽式机组排汽的汽化潜热加热循环水，将冷源损失降低为零，进而使机组的循环热效率得到提高，采用该方法供热是在不增加机组发电容量的前提下，减小了供热抽汽量，增大了供热面积，而且其施工周期短、经济效益显著。

技术改造主要对汽轮机低压缸转子、小汽轮机本体、凝汽器、凝结水精处理、加热器、加药系统等系统和设备进行一系列改造，满足机组提高真空度后运行的需要。

在采暖期，采用高背压运行的方式，将机组低压缸转子更换为供热转子，并增设热网循环水管道切换系统。

采暖期全厂热网循环水合并后、共同作为机组排汽冷却水，进入由凝汽器改造成的低温热源加热器（原循环冷却水系统切除），由改造机组的低压缸排汽作为基本加热手段，再由临机的中排抽汽进行尖峰加热，使水温达到外网供暖要求后对外供出。

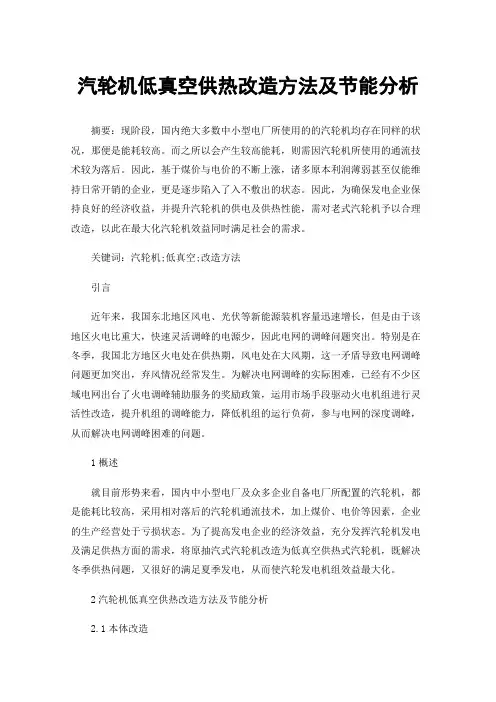

汽轮机低真空供热改造方法及节能分析摘要：现阶段，国内绝大多数中小型电厂所使用的的汽轮机均存在同样的状况，那便是能耗较高。

而之所以会产生较高能耗，则需因汽轮机所使用的通流技术较为落后。

因此，基于煤价与电价的不断上涨，诸多原本利润薄弱甚至仅能维持日常开销的企业，更是逐步陷入了入不敷出的状态。

因此，为确保发电企业保持良好的经济收益，并提升汽轮机的供电及供热性能，需对老式汽轮机予以合理改造，以此在最大化汽轮机效益同时满足社会的需求。

关键词：汽轮机;低真空;改造方法引言近年来，我国东北地区风电、光伏等新能源装机容量迅速增长，但是由于该地区火电比重大，快速灵活调峰的电源少，因此电网的调峰问题突出。

特别是在冬季，我国北方地区火电处在供热期，风电处在大风期，这一矛盾导致电网调峰问题更加突出，弃风情况经常发生。

为解决电网调峰的实际困难，已经有不少区域电网出台了火电调峰辅助服务的奖励政策，运用市场手段驱动火电机组进行灵活性改造，提升机组的调峰能力，降低机组的运行负荷，参与电网的深度调峰，从而解决电网调峰困难的问题。

1概述就目前形势来看，国内中小型电厂及众多企业自备电厂所配置的汽轮机，都是能耗比较高，采用相对落后的汽轮机通流技术，加上煤价、电价等因素，企业的生产经营处于亏损状态。

为了提高发电企业的经济效益，充分发挥汽轮机发电及满足供热方面的需求，将原抽汽式汽轮机改造为低真空供热式汽轮机，既解决冬季供热问题，又很好的满足夏季发电，从而使汽轮发电机组效益最大化。

2汽轮机低真空供热改造方法及节能分析2.1本体改造就原机组部分动叶片所使用的铆接围带结构，因光顺度不足而灰对气动性能产生一定影响，故改造需采用自带围带整圈的动叶片来进行衔接。

除此之外，但凡涉及排汽流动，与之相关的一切结构均需采取广顺设计，尤其是动叶片根部及相邻静叶片顶部，更是要尽可能减少流动损失。

先进的叶片设计方有助于提升机组的整体性能。

因此，针对叶片部分的改造，具体需采取以下几项措施：①以最新设计的动静叶叶型来替代此前的动静叶叶片，而减少叶型型线损失，还需搭配高效弯扭叶型；②为避免动静叶片出现相互干扰的情况，需对动静叶片参数予以合理控制，包括叶片间的距离，叶型的选择及焓降的分布等均需经过精密的计算来保证良好的运行效率；③提升机组变工时的运行效率，需对叶片前缘予以合理设计，使之在感受来流功角变化时不会过于敏感；④为增加叶片刚性，可适当增加叶片厚度；⑤对叶片关联的部位逐一进行流畅化处理，以此改善排汽在叶栅通道内部的流动效率。

汽轮机低真空供热改造技术的分析发布时间：2022-09-27T05:56:29.303Z 来源：《中国电业与能源》2022年第10期作者：赵风科[导读] 近年来，受我国能源相关政策与汽轮发电技术等因素的影响赵风科南京德能动力科技有限公司江苏南京 210000摘要：近年来，受我国能源相关政策与汽轮发电技术等因素的影响，我国很多的中小型企业中凝汽式汽轮机长时间处于一种无供热的状态下运行。

在此过程中，汽轮发电机组热电通常比机发电效率要低，并不能够满足我国的能源政策需求。

所以，为保证我国能源政策与企业能够得到长足发展进步，那么便需要对汽轮机进行系统化的改造，使得能够被改造成热电比较大、热效率较高的低真空供热汽轮机。

除此之外，汽轮机低真空改造过程中往往能够实现投资较低、发电效率较高的优势，本文将针对汽轮机低真空供热改造的相关内容进行论述，使得企业汽轮发电机组的效益能够最大化。

关键词：汽轮机；低真空；供热改造；经济效益前言：针对现阶段的汽轮机真空供热改造技术的实际情况来看，我国国内的部分中小型的电厂中都有着自身配置的汽轮机，该汽轮机自身有着能源消耗较高、技术相对落后的缺点，加之电费、煤炭费用等因素的影响，企业在生产经营过程中往往处于不盈利甚至亏损的情况下。

为改变这一现状，提高发电企业的整体经济效益，使得企业能够由损转盈，在此过程中应使得汽轮机发电与供热方面的需求得到满足，不仅实现了企业汽轮发电机组效益的最大化，达到了人们所预期的目标，而且还能够很好的解决冬天供暖难、夏天发电难的问题。

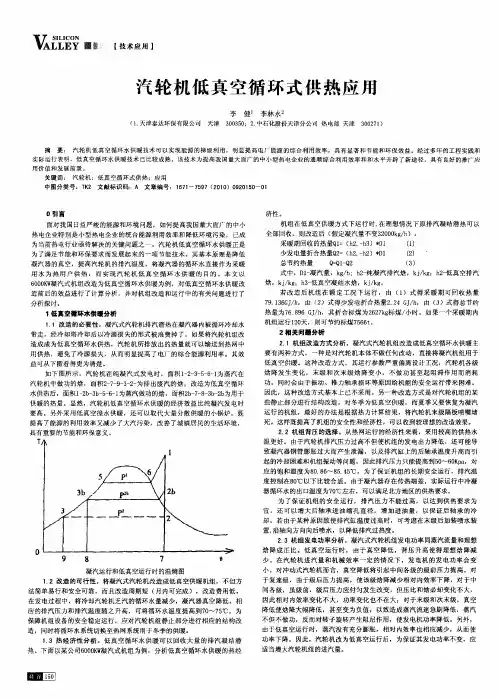

1 汽轮机低真空供热的原理汽轮机低真空供热的主要原理在于降低凝汽器的整体真空度，保证汽轮机排气问题的提高，温度提高之后能够直接将冷凝器中的循环水进行加热工作，对用户起到供热的作用。

在单元体上，并没有显著性的改造工作，但是冷凝器的进水管与出水管是与循环水加热系统相连接的。

循环水主要是通过冷凝器进行加热的，在此之后热网泵则会将热水注入到热网中。

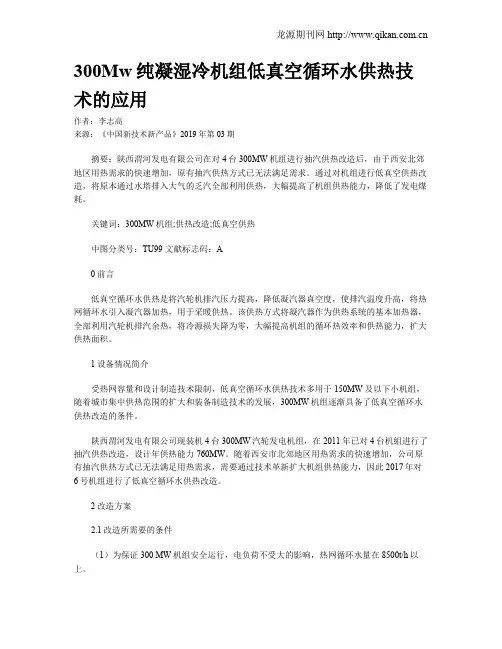

300Mw纯凝湿冷机组低真空循环水供热技术的应用作者：李志高来源：《中国新技术新产品》2019年第03期摘要：陕西渭河发电有限公司在对4台300MW机组进行抽汽供热改造后，由于西安北郊地区用热需求的快速增加，原有抽汽供热方式已无法满足需求。

通过对机组进行低真空供热改造，将原本通过水塔排入大气的乏汽全部利用供热，大幅提高了机组供热能力，降低了发电煤耗。

关键词：300MW机组;供热改造;低真空供热中图分类号：TU99 文献标志码：A0前言低真空循环水供热是将汽轮机排汽压力提高，降低凝汽器真空度，使排汽温度升高，将热网循环水引入凝汽器加热，用于采暖供热。

该供热方式将凝汽器作为供热系统的基本加热器，全部利用汽轮机排汽余热，将冷源损失降为零，大幅提高机组的循环热效率和供热能力，扩大供热面积。

1设备情况简介受热网容量和设计制造技术限制，低真空循环水供热技术多用于150MW及以下小机组，随着城市集中供热范围的扩大和装备制造技术的发展，300MW机组逐渐具备了低真空循环水供热改造的条件。

陕西渭河发电有限公司现装机4台300MW汽轮发电机组，在2011年已对4台机組进行了抽汽供热改造，设计年供热能力760MW。

随着西安市北郊地区用热需求的快速增加，公司原有抽汽供热方式已无法满足用热需求，需要通过技术革新扩大机组供热能力，因此2017年对6号机组进行了低真空循环水供热改造。

2改造方案2.1改造所需要的条件（1）为保证300 MW机组安全运行，电负荷不受大的影响，热网循环水量在8500t/h以上。

（2）为保证300MW机组的真空在允许范围内，热网回水温度需要在55℃以下。

3.2改造原理正常情况下，纯凝机组的真空度在90kPa以上，低真空供热时将机组排汽温度升高，加热热网循环水用于供热，真空度降低到46kPa左右。

改造采用双低压转子互换低真空供热方案，在冬季供暖前，更换上专门设计的低真空供热低压转子，通过降低凝汽器真空，将汽轮机背压从设计的4.9kPa提高到54kPa，低压缸排汽温度上升到83°C，热网回水作为凝汽器的循环水，在凝汽器中由55°c加热到80°C，再通过抽汽加热至95°C左右向用户供热。

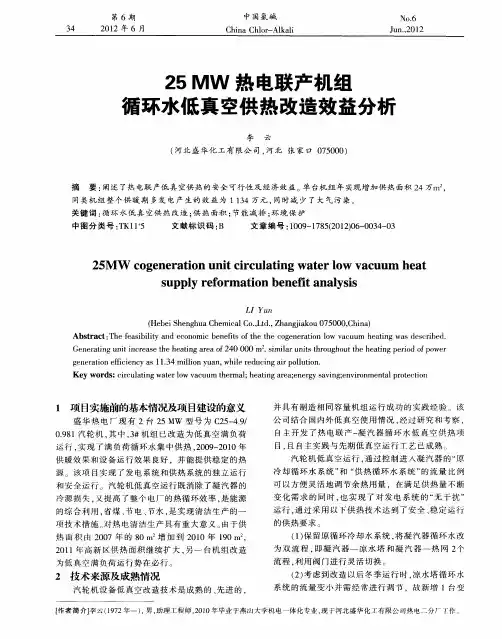

第一章概述1.1 项目概况1.1.1项目名称XX热电厂循环水供热改造工程1.1.2项目建设单位项目承办单位：XX煤焦有限公司1.1.3项目编制单位1.1.4 项目建设总投资建设项目总投资约1628.4万元。

1.1.6 项目建设规模及内容本项目为XX煤焦有限公司4×6MW机组循环水供热技术改造工程，主要解决以下区域冬季采暖供热：①明源煤焦有限公司内部建筑冬季采暖，采暖面积5万m2。

②明源煤焦蔬菜大棚冬季采暖，现有30万m2，2011扩建30万m2，共计60万m2。

③郭道镇规划建筑面积30万㎡。

本项目设计热力网供回水温度为65/52℃热水，供热管线采用架空敷设和直埋敷设相结合，管径规格从DN80～DN800,供热半径为3km。

本项目年利用冷却水塔散热损失50万GJ。

项目建设内容包括循环水供热主管网建设改造、用户区域管网改造、循环水泵房建设及4×6MW机组改造四个大部分。

1.1.7 项目建设目的主要是利用4×6MW热电机组的冷却塔散热损失解决冬季采暖，以便实现热能的最大化利用及污染物的减排和水资源的节约，最终解决冷却塔冷源损失问题，进一步提高能源利用率，实现企业可持续发展。

1.2 编制依据（1）《城市热力网设计规范》CJJ34-2002；（2）《全国市政工程投资估算指标》（HGZ47-108-2007年）建设部；（3）《建设项目经济评价方法与参数》（2006年）；（4）《山西省建设工程其它费用暂行标准》；1.3 编制范围根据热负荷的分布和热源为低真空循环水的特点进行工程方案设计研究。

工程内容为低真空循环水供热热源、循环水泵房、热源至各供热用户管线的设计研究。

本期方案研究的范围包括：1）明确热源，并对热负荷作出预测。

2）提出低真空循环水供热工程技术改造方案。

3）对各主要工艺系统及辅助系统工艺方案设想评选。

4）提出投资估算。

1.4 主要技术经济指标表1-1 主要技术经济指标序号项目单位数量备注一总供热面积万㎡65+30 本工程投资不包括郭道镇30万m2建设费用二改造机组数目台 3 满足65万m2供热要求三年减少发电量×104KW.h 293.6 改造3台机组四工程总投资万元1628.4 本工程投资不包括郭道镇30万m2建设费用1 固定资产投资万元1613.42 铺底流动资金万元151.5 结论低真空循环水供热技术改造项目在降低冷源损失，提高循环水温及热效率，作为冬季供暖是一项社会效益和经济效益都十分显著的节能技术。
