任务微机控制点火系统电路分析与检测剖析概述车辆点火系统是引起车辆故障和发动机启动失败最常见的原因之一。
对于现代汽车，微机控制点火系统已经逐渐成为主流，解决了传统点火系统的一些问题，例如点火电容和点火触发装置的损坏。
本文将分析微机控制点火系统电路，并介绍一些常见故障及其检测方法。
微机控制点火系统电路组成微机控制点火系统通常由以下主要部分组成：1.车辆电池：提供电力给整个点火系统。
2.点火线圈：将电池提供的低电压转换为超高电压，点燃发动机内的混合物。
3.点火模块：负责检测汽车点火系统电路，信号放大，控制点火线圈的开关。
4.引擎控制模块(ECM)：负责管理整个点火系统，通过读取传感器数据来计算最佳的点火时间和点火强度。
微机控制点火系统电路分析1.点火线圈电路点火线圈是微机控制点火系统的核心部件之一，它负责将电池提供的低电压转换为超高电压，将电流和电压升高数千倍，使混合物燃烧产生动力。
它通常是由2到4个线圈组成，每一个线圈都对应着一个具体的汽缸。
点火线圈电路的电流是在点火模块的控制下开启和关闭的。
2.点火模块电路位于点火线圈和ECM之间的点火模块是微机控制点火系统的二级控制模块，数据通信使得点火线圈的开关控制更精确。
点火模块电路中最重要的元件是放大电路，因为放大电路的效果将决定点火线圈的电压和电流。
实现这一功能的集成电路有很多，例如三极管、场效应管、双极型晶体管等。
点火模块的高压开关可接通点火系统中的谷歌火线圈，开启或关闭电流，从而实现点火。
3.引擎控制模块(ECM)电路ECM是整个点火系统的核心，ECM负责与各种汽车传感器进行通信，记录各种与发动机相关的重要数据，例如启动时准确的点火时间点、油门增加对点火系统的影响等。
因此，ECM需要可靠的电路连接来完成这些任务。
除了控制传感器数据和计算最佳的点火和点火强度之外，ECM还实现了联接其他控制模块的功能。
微机控制点火系统故障检测1.点火线圈故障检测如果点火线圈的电缆断开，或者点火线圈内的接触不良，将会导致点火失效。
微机点火的工作原理微机点火系统是现代内燃机上常见的一种点火系统，它采用电子控制单元（ECU）作为中心控制器，通过精确控制点火时机和点火能量，以提高燃油的燃烧效率和减少排放。
微机点火系统的工作原理如下：1. 传感器检测：微机点火系统依赖于各种传感器来获取引擎工作状态的实时信息。
这些传感器可以包括曲轴位置传感器、气缸压力传感器、氧气传感器等，它们将引擎转速、气缸压力、残余气体成分等信息传递给ECU。
2. 数据处理：ECU收集传感器传来的数据，并通过内部的算法进行处理和分析。
基于传感器数据以及预设的工作参数和燃油供应策略，ECU确定最佳点火时机和点火能量。
3. 点火信号发出：ECU根据计算出的点火时机和点火能量，向点火线圈发送控制信号。
点火线圈是负责产生高压电流并将其传送到火花塞的设备。
4. 火花塞点火：点火线圈接收到控制信号后，通过变压器原理将低电压升高到足够高的电压，然后将其传递到火花塞。
火花塞利用这个高压电流产生电火花，将点火混合气体点燃。
5. 燃烧反应：点火产生的火花使得燃烧室内的可燃混合气体燃烧起来。
根据提前点火或者延迟点火的策略，ECU可以控制燃烧过程的时间和速率，以达到最佳的燃烧效率。
6. 反馈控制：ECU根据点火后的传感器反馈信息，如氧气传感器输出值、火花塞电极间隙电压等，进行实时的调整和优化。
这样可以保证连续点火时，系统的工作状态始终处于最佳状态。
通过以上的步骤，微机点火系统可以实现精确控制和调整点火时机和点火能量，以提高发动机的功率、经济性和排放性能。
同时，由于微机点火系统的技术先进和控制精准，还能实现多种点火策略，如多点火、正时点火、连续点火等，以应对不同工况和驾驶需求。
简述微机控制点火系统的工作原理
微机控制点火系统是一种由微机控制的车辆点火系统，工作原理如下：
1. 传感器检测：微机控制点火系统首先接收来自各种传感器（如水温传感器、氧气传感器、曲轴位置传感器等）的信号。
这些传感器监测车辆各个方面的状态，如发动机温度、空气质量、车速等。
2. 数据处理：微机控制器接收到传感器发送的信号后，将这些数据进行处理和分析。
它根据预设的点火策略和各种参数，计算出最佳的点火时机、燃油喷射量和点火时燃油喷射持续时间等参数。
3. 点火控制：微机控制器发送相应的指令给点火系统，控制点火时机和点火能量。
它通过控制点火线圈的通断，触发点火火花塞，在气缸内点燃混合气体。
点火系统通常由点火线圈、点火模块、火花塞和高压电缆组成。
4. 循环迭代：微机控制点火系统以非常高的频率进行数据采集、处理和控制，以保持发动机的最佳工作状态。
它不断地检测和调整点火时机，以适应不同工况下的发动机需求。
微机控制点火系统工作原理简单来说就是通过传感器采集数据，经过微机控制器的处理和分析，控制点火时机和点火能量，以实现发动机的高效工作。
这种系统可以实时调整点火时机和燃
油喷射量，提高发动机的燃烧效率和动力性能，减少排放和能耗。

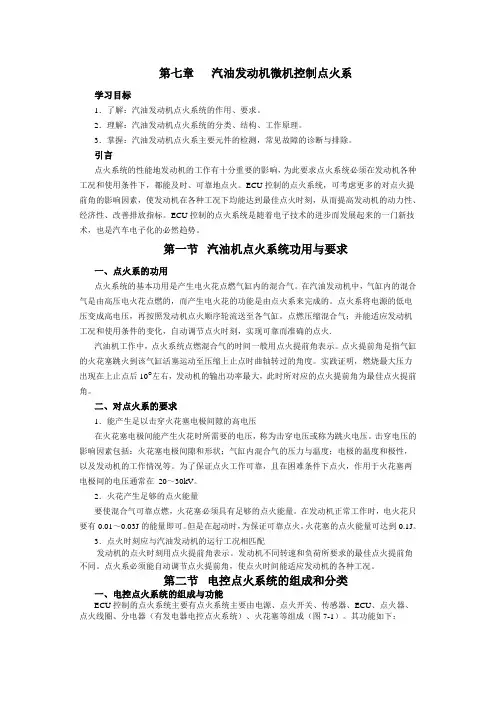

第七章汽油发动机微机控制点火系学习目标1．了解：汽油发动机点火系统的作用、要求。
2．理解：汽油发动机点火系统的分类、结构、工作原理。
3．掌握：汽油发动机点火系主要元件的检测，常见故障的诊断与排除。
引言点火系统的性能地发动机的工作有十分重要的影响，为此要求点火系统必须在发动机各种工况和使用条件下，都能及时、可靠地点火。
ECU控制的点火系统，可考虑更多的对点火提前角的影响因素，使发动机在各种工况下均能达到最佳点火时刻，从而提高发动机的动力性、经济性、改善排放指标。
ECU控制的点火系统是随着电子技术的进步而发展起来的一门新技术，也是汽车电子化的必然趋势。
第一节汽油机点火系统功用与要求一、点火系的功用点火系统的基本功用是产生电火花点燃气缸内的混合气。
在汽油发动机中，气缸内的混合气是由高压电火花点燃的，而产生电火花的功能是由点火系来完成的。
点火系将电源的低电压变成高电压，再按照发动机点火顺序轮流送至各气缸，点燃压缩混合气；并能适应发动机工况和使用条件的变化，自动调节点火时刻，实现可靠而准确的点火.汽油机工作中，点火系统点燃混合气的时间一般用点火提前角表示。
点火提前角是指气缸的火花塞跳火到该气缸活塞运动至压缩上止点时曲轴转过的角度。
实践证明，燃烧最大压力出现在上止点后10°左右，发动机的输出功率最大，此时所对应的点火提前角为最佳点火提前角。
二、对点火系的要求1．能产生足以击穿火花塞电极间隙的高电压在火花塞电极间能产生火花时所需要的电压，称为击穿电压或称为跳火电压。
击穿电压的影响因素包括：火花塞电极间隙和形状；气缸内混合气的压力与温度；电极的温度和极性，以及发动机的工作情况等。
为了保证点火工作可靠，且在困难条件下点火，作用于火花塞两电极间的电压通常在20～30kV。
2．火花产生足够的点火能量要使混合气可靠点燃，火花塞必须具有足够的点火能量。
在发动机正常工作时，电火花只要有0.01～0.03J的能量即可。
微机控制点火系统原理过程微机控制点火系统是一种现代化的汽车点火系统，它采用微机作为控制核心，通过精确的计算和控制，实现点火时机的精确控制和优化，以提高发动机的燃烧效率和动力输出。
下面将详细介绍微机控制点火系统的原理过程。
一、点火系统的基本原理点火系统是汽车发动机正常工作的重要组成部分，其基本原理是通过点火装置产生高压电火花，引燃混合气，从而使发动机正常运转。
传统的点火系统通常采用机械分配器和点火线圈来实现，但相较之下，微机控制点火系统具有更高的精确度和可靠性。
二、微机控制点火系统的工作原理微机控制点火系统主要由传感器、微机、点火线圈和火花塞等组成。
其工作原理如下：1. 传感器检测：微机控制点火系统通过多个传感器来检测发动机的工作状态，如曲轴位置、气缸压力、进气温度和排气氧含量等。
这些传感器会将检测到的信息转换成电信号，并传输给微机进行处理。
2. 信号处理：微机接收传感器传来的信号，并经过精确的计算和分析，确定最佳的点火时机。
微机会根据发动机的工作状态和负载情况，实时调整点火时机，以提高燃烧效率和动力输出。
3. 点火信号发出：微机根据计算结果，生成点火信号，并将其发送给点火线圈。
点火线圈会将低电压信号转换成高电压信号，然后通过高压导线传输给火花塞。
4. 火花塞点火：当高压电信号到达火花塞时，电极之间的电电压会迅速增加，形成电火花，点燃混合气。
这个过程非常迅速，几乎是在一瞬间完成的。
5. 点火时机调整：微机会根据实时的工作状态和负载情况，不断调整点火时机。
在发动机高速运转时，微机会提前点火，以确保充分燃烧；在负载较大时，微机会延迟点火，以避免爆震。
三、微机控制点火系统的优势相较于传统的机械点火系统，微机控制点火系统具有以下优势：1. 点火时机更加精确：微机通过实时的计算和分析，可以精确地调整点火时机，以适应不同工况下的发动机要求，提高燃烧效率和动力输出。
2. 负载适应能力强：微机可以根据实时的负载情况，灵活调整点火时机，使发动机在不同负载下都能获得较好的燃烧效果。
简要叙述微机控制点火系统的组成及工作原
理
1 微机控制点火系统的构成
微机控制点火系统是现代汽车的重要组成部分，用于控制汽车的
点火时间和燃烧过程。
它由电子控制单元、火花塞、传感器等设备组成。
2 电子控制单元
电子控制单元(ECU)是给汽车发动机提供控制信息的主要处理芯片，它将控制信息通过传感器传递给火花塞，控制汽车的点火时间和燃烧
过程。
ECU通过多种控制方式，如智能控制、过程控制等，为汽车避免点火不良现象和燃油节省问题提供了可靠的解决方案。
3 火花塞
火花塞是现代汽车的重要部件，由金属丝和高压导线组成，具有
良好的防腐性能，可以承受高压和高温的环境，是汽车点火系统的核
心部件。
当汽车ECU发出信号，火花塞就会放出电弧，电弧穿过火花
塞提供的间隙，使汽油发生可燃化燃烧。
4 传感器
传感器是汽车上最重要的组件之一。
传感器可以检测发动机的温度、压力、位置等参数，将这些数据传递给ECU，让ECU更好地控制汽车的发动机和点火时间。
5 工作原理
当汽车的发动机启动时，ECU控制系统会获取传感器采集的发动机参数，并按照设定的点火规则控制火花塞，使之放出火花电弧，火花电弧穿过发动机腔体的空气和燃烧室中的燃料，空气温度和压力就会升高，从而实现发动机的点火。
微机控制点火系统可以控制发动机点火时间和发动机燃烧时间，提高燃油节省率，降低汽车排放，节约能源，并且可以防止点火不良现象的发生，保证汽车的发动机的正常运行。
微机控制电子点火系统的组成
微机控制点火系统的特点1、取消离心式、真空式等机械式点火提前调节装置，采用微机控制点火提前角。
2、采用爆燃传感器闭环控制，使发动机工作在爆燃的边缘而又不发生爆燃，发动机的热效率高，动力性能、经济性能好。
3、对于无分电器点火方式，减小了点火能量损失(配电器分火头与旁电极之间跳火会损失部分点火能量)，保证发动机在高速时有足够的次级电压和点火能量。
4、具有故障自诊断功能，当点火监测信号3次以上没有反馈信号时，ECU强制切断燃油喷射，并显示点火系统有故障。
子点火系由点火开关、点火信号发生器、点火线圈、火花塞组成。
点火信号发生器负责产生点火信号控制点火初级线圈的通断，次级产生的高压击穿火花塞中心电极和旁电极间的空气隙产生高压火花点燃可燃混合气。
微机控制点火系由传感器、ECU、点火线圈、火花塞组成。
由传感器检测发动机的工况电脑判断是否在压缩行程上止点前某一时刻，若是则控制点火线圈初级通断，产生次级高压由火花塞生成高压电火花点燃可燃混合气。
