《电气三维布线标准》附件5-2文件编号：YF·P ·019·A2-2006文件名称：汽车电气三维线束设计与布置作业指导书编制：日期：审核：日期：批准：日期：发布日期：年月日实施日期：年月日前言为使本公司汽车三维布置与装配设计规范化，参考国内外汽车三维布线设计的技术要求，结合本公司已经开发车型的经验，编制本汽车三维布线设计指导书。
对本公司设计人员在三维布线设计中起到指导操作的作用，提高汽车三维布线设计的效率和精度！本作业指导书将在本公司所有车型三维布线开发设计中贯彻，并在实践中进一步提高完善。
本标准于2006年XX月XX日起实施。
本标准由上海同济同捷科技股份有限公司技术总监室提出。
本标准由上海同济同捷科技股份有限公司技术总监室负责归口管理。
本标准主要起草人、修订人：陈明仇佳洁关绍文1 整车三维布线设计流程图2三维布线执行标准2．1QC/T 414 《汽车用低压电线的颜色》2．2QC/T 417.1 《车用电线束插接器第1部分：定义，试验方法和一般性能要求》（汽车部分）2．3QC/T 417.3 《车用电线束插接器第3部分：单线片式插接件的尺寸和特殊要求》2．4C/T 417.4 《车用电线束插接器第4部分：多线片式插接件的尺寸和特殊要求》2．5QC/T 417.5 《车用电线束插接器第5部分：用于单线和多线插接器的圆柱式插接件尺寸和特殊要求》2．6QCn 29009 《汽车用电线接头技术条件》2．7QCn 29010 《汽车用低压电线接头型式、尺寸和技术要求》2．8QC/T 29106 《汽车低压电线束技术条件》2．9TJI/CZ.004.A1 《汽车线束设计技术规范》2．10TJI/YJY·03·135-2005《汽车电器三维布线设计规范》3三维布线设计基本技术要求3．1三维布线应满足第2章节“三维布线执行标准”中的相关要求。
3．2三维布线要与整车电气设计方案和整车电气原理相吻合。
装配工序作业指导书工艺装配工序作业指导书ZJ-01-09-2022年1、适用范围本工艺适用于公司配电箱、交流低压配电柜等低压成套开关和控制设备的装配工序作业。
2、装配前的准备2.1装配人员根据技术图纸要求，到仓库领取各类元器件、仪表、绝缘导线、绝缘支撑件、端子排等材料，并仔细核对型号、规格、数量并开具领料单。
2.2装配工按技术图纸要求选择相应的下料表，进行绝缘导线的下料。
在下料过程中，装配工对每盘导线的最后一段要合理利用，不得浪费材料，否则按《公司纪律管理规定》进行处罚。
2.3装配钳工到仓库领取铜板和铜母线，按图纸要求进行零线排、接地保护排和出线排的制作。
2.4装配工将下好的一次导线分成线束，按要求进行剥线，弯圆，卡线鼻参照《二次线配制工艺》，搪锡执行《铜母线搪锡加工工艺》并套上热缩管做烘烤。
二次线的制作执行《二次线配制工艺》2.5制作好零线排和接地排由装配工或装配钳工按《铜母线搪锡加工工艺》进行搪锡和螺栓的安装。
安装螺栓时要按规定装好平垫和弹簧垫，并用手将螺帽拧紧，以防在搬运和运输过程中丢失。
2.6零线排和地线排的安装2.6.1零线排要用绝缘支柱与安装底板连接牢固。
2.6.2接地排用螺栓与安装底板连接，安装时要确保连接可靠，以保证保护电路的连续性。
2.7配电箱主开关、分户开关和端子排的安装要做到与安装底板连接牢固，所选用的元器件要符合图纸要求。
2.8将大底板的出线孔装上保护导线的橡皮胶圈，拧上挂表螺栓。
2.9准备好装配时使用的紧固件、工具、卷尺和直尺。
3配电箱的装配3.1配电箱体在装配前由装配工进行检查，各种螺栓的焊接是否牢固，尺寸是否工艺符合要求，若发现不合格时要由检验员填写《返工、返修、报废通知单》或《不合格品处理记录》进行处理。
3.2合格的箱体可以进行装配，装配时按以下程序进行。
3.2.1将大底板安装在固定的螺栓上，将底板出线孔的位置在箱体上标上记号。
3.2.2将已安好的端子排、零线排、接地排的安装板与箱体牢固连接。

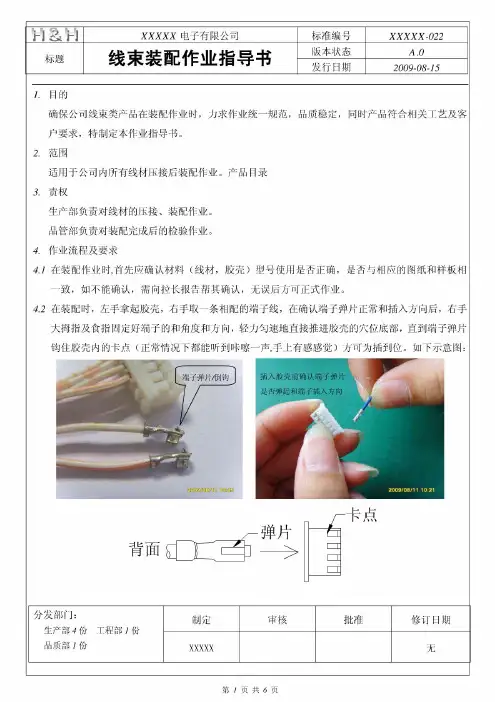

线束组装作业指导书XXX。
LTDXXX: ZJ-3-7.4.1-6n: V1.0Page: 5Date: October 14th。
2010XXX nn HistorynRev.DatePage No。
of nn of ChangeV1.02010-10-14N/AXXX1.Purpose:XXX work for the company's wire harness products。
and to ensure that the products meet the XXX.2.Scope:XXX.3.Responsibility:XXX work。
The Quality Department is XXX.4.Work Process Requirements:4.1 When performing assembly work。
the material (wire。
plastic shell) model should be confirmed first to ensure it is consistent with the corresponding drawings and samples。
If it cannot be confirmed。
XXX confirm it before XXX.4.2 When assembling。
hold the plastic shell with the right hand and take a matching terminal wire with the left hand。
After confirming the normality of the terminal bullet and the n n。
fix the angle and n of the terminal with the thumb and index finger of theright hand。
