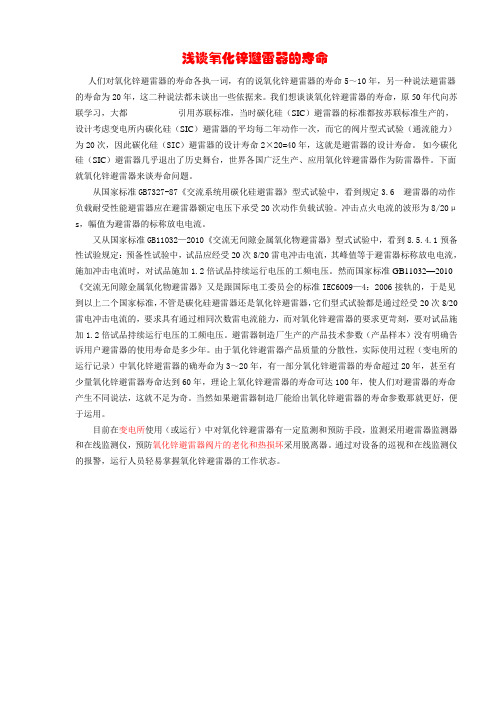

浅谈氧化锌避雷器的寿命人们对氧化锌避雷器的寿命各执一词，有的说氧化锌避雷器的寿命5～10年，另一种说法避雷器的寿命为20年，这二种说法都未谈出一些依据来。

我们想谈谈氧化锌避雷器的寿命，原50年代向苏联学习，大都引用苏联标准，当时碳化硅（SIC）避雷器的标准都按苏联标准生产的，设计考虑变电所内碳化硅（SIC）避雷器的平均每二年动作一次，而它的阀片型式试验（通流能力）为20次，因此碳化硅（SIC）避雷器的设计寿命2×20=40年，这就是避雷器的设计寿命。

如今碳化硅（SIC）避雷器几乎退出了历史舞台，世界各国广泛生产、应用氧化锌避雷器作为防雷器件。

下面就氧化锌避雷器来谈寿命问题。

从国家标准GB7327-87《交流系统用碳化硅避雷器》型式试验中，看到规定3.6 避雷器的动作负载耐受性能避雷器应在避雷器额定电压下承受20次动作负载试验。

冲击点火电流的波形为8/20μs，幅值为避雷器的标称放电电流。

又从国家标准GB11032—2010《交流无间隙金属氧化物避雷器》型式试验中，看到8.5.4.1预备性试验规定：预备性试验中，试品应经受20次8/20雷电冲击电流，其峰值等于避雷器标称放电电流，施加冲击电流时，对试品施加1.2倍试品持续运行电压的工频电压。

然而国家标准GB11032—2010《交流无间隙金属氧化物避雷器》又是跟国际电工委员会的标准IEC6009—4：2006接轨的，于是见到以上二个国家标准，不管是碳化硅避雷器还是氧化锌避雷器，它们型式试验都是通过经受20次8/20雷电冲击电流的，要求具有通过相同次数雷电流能力，而对氧化锌避雷器的要求更苛刻，要对试品施加1.2倍试品持续运行电压的工频电压。

避雷器制造厂生产的产品技术参数（产品样本）没有明确告诉用户避雷器的使用寿命是多少年。

由于氧化锌避雷器产品质量的分散性，实际使用过程（变电所的运行记录）中氧化锌避雷器的确寿命为3～20年，有一部分氧化锌避雷器的寿命超过20年，甚至有少量氧化锌避雷器寿命达到60年，理论上氧化锌避雷器的寿命可达100年，使人们对避雷器的寿命产生不同说法，这就不足为奇。

表中的电气参数，参照《交流无间隙金属氧化物避雷器使用导则》合理选取。

2．验收：每箱避雷器都附有合格证及说明书一份，验收时应检查外观完好，防止锋利的刀刃划伤外套，不要拆动上、下两端盖，验收时应根据相应标准及订货要求测量直流1mA 参考电压。

3．维护：为积累运行经验，预防性试验周期为五年。

预试项目为直流1mA 参考电压和0.75倍直流1mA 下参考电压下泄漏电流，测得的电压数值应满足相应标准和要求。

4．安装：避雷器应固定在离被保护设备较近的外壳或专用支架上，采用截面不小于6平方毫米的多股铜线，分别将避雷器上线端子联接于相线上，下线端子联接于公用地线上（接地电阻不大于10欧姆）。

五、用户订货需知1．本产品在用户遵守使用规则的条件下，以发货之日起三年内，由本公司更换或修理。

2．用户若有特殊性能要求，可来人、来函、来电，按协议制造供货。

3．本公司地处长江三峡，欢迎国内外客户光临，洽谈订货。

宜昌恒源科技有限公司地 址：湖北省宜都市姚店莲花堰 邮 编：443300 电 话：（0717） 4555888 传 真：（0717）4839292 邮箱：ychykj@ 网址：http://www. ychyd 交流无间隙金属氧化物避雷器使用说明书一、适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。

适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

二、特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。

本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。

在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压。

三、电气特性交流无间隙金属氧化物避雷器特性参数见下表。

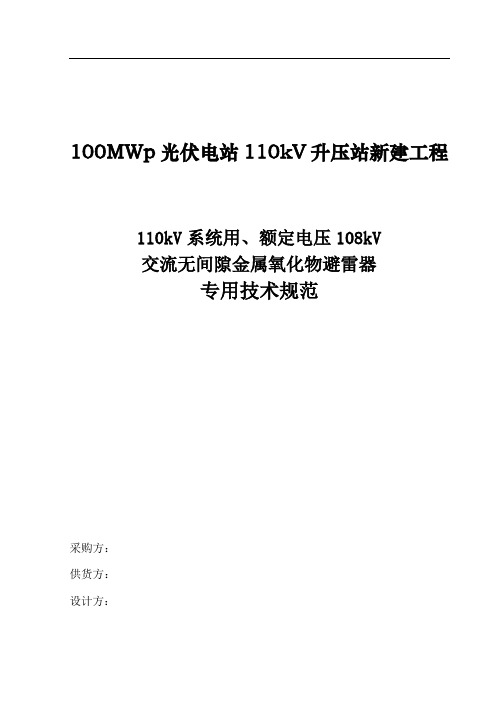

100MWp光伏电站110kV升压站新建工程110kV系统用、额定电压108kV交流无间隙金属氧化物避雷器专用技术规范采购方：供货方：设计方：目录1标准技术参数 (1)2项目需求部分 (3)2.1 货物需求及供货范围一览表 (3)2.2 必备的备品备件、专用工具和仪器仪表供货表 (3)2.3 图纸资料提交单位 (4)2.4 工程概况 (4)2.5 使用条件 (4)2.6 项目单位技术差异表 (5)2.7 一次、二次及土建接口要求（适用于扩建工程） (5)3投标人响应部分 (5)3.1 投标人技术偏差表 (5)3.2 销售及运行业绩表 (6)3.3 主要组部件材料 (6)3.4 推荐的备品备件、专用工具和仪器仪表供货 (6)3.5 最终用户的使用情况证明 (6)3.6 投标人提供的试验检测报告表 (7)3.7 投标人提供的鉴定证书表 (7)1标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表7 投标人技术偏差表。

表1 金属氧化物避雷器标准技术参数表注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

注2：参数名称栏中带*的参数为重要参数。

如不能满足要求，将被视为实质性不符合招标文件要求。

2 项目需求部分2.1 货物需求及供货范围一览表表2 货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。

表4卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 工程地址：2.4.2 交通、运输：2.5 使用条件表5使用条件表注：表5中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。

无间隙金属氧化物避雷器说明书一、产品概述无间隙金属氧化物避雷器是一种用于保护电力系统设备免受雷击影响的重要装置。

它采用金属氧化物电阻材料制成，具有快速响应、高能力吸收和长寿命等优点。

二、产品结构无间隙金属氧化物避雷器由外壳、中心引线、金属氧化物电阻体和压盖等主要部件组成。

外壳采用高强度绝缘材料制成，能够有效地隔离外界环境。

中心引线连接避雷器与电力系统设备，起到引导雷电电流的作用。

金属氧化物电阻体是避雷器的核心部分，能够在雷电冲击下迅速吸收电能，并将其导向地面。

压盖用于固定金属氧化物电阻体和保护避雷器内部结构。

三、产品特点1. 快速响应：无间隙金属氧化物避雷器能够在微秒级别内响应雷电冲击，快速导向雷电电流，避免电力系统设备受到损害。

2. 高能力吸收：金属氧化物电阻体具有高能量吸收能力，能够有效地吸收雷电冲击产生的能量，保护电力系统设备免受损害。

3. 长寿命：无间隙金属氧化物避雷器采用优质材料制成，具有良好的耐久性和稳定性，能够长时间稳定工作。

4. 安全可靠：避雷器内部采用多重保护措施，能够有效地防止火灾和爆炸等安全事故发生。

四、产品安装与使用1. 安装位置：无间隙金属氧化物避雷器应安装在电力系统设备的进线侧，以确保能够及时吸收雷电冲击。

2. 安装要求：安装时应保持避雷器与设备之间的连接导线短而粗，以减小电流通过的电阻，提高避雷器的响应能力。

3. 使用注意事项：使用过程中应定期检查避雷器的运行状态，如发现异常应及时更换。

同时，避雷器应避免受到过大的机械冲击，以免影响其正常工作。

五、产品维护与检修1. 维护要求：无间隙金属氧化物避雷器无需常规维护，但应定期进行检查，确保其外壳完好无损，内部结构正常。

2. 检修方法：如遇到避雷器损坏或失效，应及时更换。

更换时应按照相关规定进行操作，并确保新避雷器符合要求。

3. 检修周期：无间隙金属氧化物避雷器一般建议每年进行一次检修，以确保其正常工作状态。

六、产品注意事项1. 请勿在避雷器表面涂抹任何物质，以免影响其正常工作。

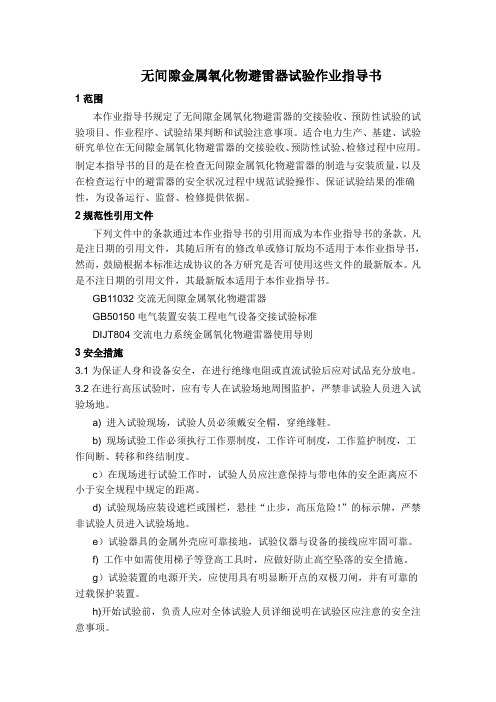

无间隙金属氧化物避雷器试验作业指导书1范围本作业指导书规定了无间隙金属氧化物避雷器的交接验收、预防性试验的试验项目、作业程序、试验结果判断和试验注意事项。

适合电力生产、基建、试验研究单位在无间隙金属氧化物避雷器的交接验收、预防性试验、检修过程中应用。

制定本指导书的目的是在检查无间隙金属氧化物避雷器的制造与安装质量，以及在检查运行中的避雷器的安全状况过程中规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB11032交流无间隙金属氧化物避雷器GB50150电气装置安装工程电气设备交接试验标准DIJT804交流电力系统金属氧化物避雷器使用导则3安全措施3.1为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。

3.2在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进入试验场地。

a) 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。

b) 现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。

c）在现场进行试验工作时，试验人员应注意保持与带电体的安全距离应不小于安全规程中规定的距离。

d) 试验现场应装设遮栏或围栏，悬挂“止步，高压危险！”的标示牌，严禁非试验人员进入试验场地。

e）试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。

f) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。

g）试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。

h)开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。

i）试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。

10KV线路避雷器采购标准Q/CSG 中国南方电网公司企业标准标准编号：***南方电网公司物资采购标准第四篇南方电网公司配电类物资采购标准第十五章10kV线路避雷器采购标准(送审稿)2010-**-**发布 2010-**-**实施中国南方电网有限责任公司发布目次第一部分通用部分1 适用范围 (2)2 引用的规范性文件 (2)3 使用条件 (2)4 设备性能、结构的技术要求 (3)5 设备标准配置 (5)6 主要元、器件或原材料的选择 (5)7 设备制造的关键工艺 (5)8 统一的二次原理及接线 (6)9 企业VI标识 (6)10 试验要求 (6)11 包装、运输要求及质量保证 (7)第二部分专用部分12 总则（对投标商的一般要求） (9)13 供货范围及供货规范（包括备品备件、专用工具等） (10)14 投标设备技术参数一览表 (10)15 技术服务、设计联络及图纸资料要求 (14)16 监造和检验 (16)17 分包与外购、大部件情况 (17)18 差异表 (17)19 投标商需说明的其他问题 (17)10KV线路避雷器采购标准第一部分通用部分1 适用范围本标准规定了南方电网公司（以下简称公司）10kV线路复合外套交流无间隙金属氧化物避雷器的使用条件、主要技术参数、结构及其他性能和试验等方面的技术要求。

本标准适用于公司10kV线路用复合外套交流无间隙金属氧化物避雷器的采购。

2 引用的规范性文件下列文件对于本标准的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB 311.1 高压输变电设备的绝缘配合GB 7354 局部放电测量GB 11032 交流无间隙金属氧化物避雷器GB 11604 高压电器设备无线电干扰测试方法GB 50150-91 电气装置安装工程电气设备交接试验标准GB/T 16927.1-2 高电压试验技术GB/T 16434 高压架空线路和发电厂、变电所环境污秽等级及外绝缘选择标准DL/T 596 电力设备预防性试验规程DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 804 交流电力系统金属氧化物避雷器使用导则Q/CSG 10012-2005 中国南方电网城市配电网技术导则Q/CSG 10703-2009 110kV及以下配电网装备技术导则IEC 60099-4 交流系统无间隙金属氧化物避雷器2010版《中国南方电网有限责任公司设备材料质量抽检管理办法》3 使用条件3.1 环境条件3.1.1 海拔高度：≤2500m3.1.2 最高环境温度：+45oC3.1.3 最低环境温度：-10oC3.1.4 年平均气温：20oC3.1.5 最大日温差：30oC3.1.6 日照强度: 0.1W/cm2 (风速0.5m/s,大跨越采用0.6m/s)3.1.7 覆冰厚度：0～50mm3.1.8 最大设计风速：35m/s（离地面10m 高处15 年一遇、10 分钟平均最大值）3.1.9 环境相对湿度：a)日平均值：95%b)月平均值：90%3.1.10 污秽等级：Ⅰ～Ⅳ级3.1.11 最大年降雨量：2400mm3.1.12 最大日降雨量：375mm3.1.13 雷暴日：110 日/年3.1.14 地震烈度：Ⅷ度3.2 选用原则3.2.1 10kV复合外套交流无间隙金属氧化物避雷器选型必须从实际出发，结合地区特点，积极稳妥地采用新技术、新材料、新工艺。
