下载文档原格式
纺纱工艺流程把棉花纺成纱，一般要经过清花、梳棉、并条、粗纱、细纱等主要工序。
用于高档产品的纱和线还需要增加精梳工序。
生产不同要求的棉纱，要采取不同的加工程序，如纺纯棉纱和涤棉混纺纱，由于使用的原料不同，各种原料所具有的物理性能不同，以及产品质量要求不同，在加工时需采用不同的生产流程。
(一)纯棉纱工艺流程1．普梳纱：清花→梳棉→头并→二并→粗纱→细纱→后加工2．精梳纱：清花→梳棉→预并→条卷→精梳→头并→二并→三并→粗纱→细纱→后加工(二)涤棉混纺纱的工艺流程1．普梳纱：原棉：清花→梳棉→→头并→二并→三并→粗纱→细纱→后加工涤纶：清花→梳棉→2．精梳纱：原棉：清花→梳棉→预并→条卷→精梳→头并→二并→三并→粗纱→细纱→后加工涤纶：清花→梳棉→预并→二、纱线产品分类及品种代号(一)纱线产品的一般分类，见下表。
分类依据分类使用原料的不同纯棉纱线、纯化纤纱线、棉型混纺纱线、毛型混纺纱线纺纱的方法不同环锭纺纱线、气流纺纱线、静电纺纱线等纺纱的工艺不同梳棉纱线、精梳纱线、桃毛纱线加捻方向的不同顺手捻(s捻)、反手捻(z捻)产品用途的不同织布用纱线、针织用纱线、起绒用纱线、绳带用纱线、渔网用纱线、帘子布用纱线（二）纱线粗细程度分类类别号数英制支数粗号纱大于32tex 18支及以下中号纱20—30tex 19—29支细号纱9—19tex 30—60支特细号小于9tex 60支以上(三)纱线品种代号，见下表。
品种代号品种代号经纱线T 起绒用纱Q纬纱线w 烧毛纱线G绞纱线R 转杯纱线OE筒子纱线D 涤棉混纺纱线T／C精梳纱线J 棉维混纺纱线C／V针织汗布用纱K 有光粘胶纱线FB精梳针织汗布用纱线JK 无光粘胶纱线FD注：纱线在用代号表示时，一般原料代号、加工代号写在tex值前，用途代号写在tex值后。
三、纱线粗细程度的表示方法1、有关定义表示纱线粗细程度的方法有两种：一种是定长制(号数制)，即以单位长度纱线的重量来表示。
涤棉混纺工艺涤棉混纺工艺是一种将涤纶纤维与棉纤维混合使用的纺织工艺。
涤棉混纺面料既保留了棉纤维的透气性和吸湿性，又具备了涤纶纤维的耐磨性和抗皱性，因此在纺织行业中得到了广泛应用。
涤棉混纺工艺的主要步骤包括纤维原料的选择、纺纱、织造和后整理等。
首先，需要选择适合的涤纶纤维和棉纤维进行混合。
涤纶纤维具有优异的耐磨性和抗皱性，而棉纤维则具有良好的透气性和吸湿性。
在选择纤维时，需要根据面料的用途和要求，确定混纺比例，以达到最佳的性能和效果。
接下来是纺纱工艺。
涤棉混纺纱线的纺纱工艺与纯棉或纯涤纶的纺纱工艺类似，但相比之下要更加复杂。
在纺纱过程中，需要克服涤纶纤维和棉纤维的差异，保持纤维的均匀度和稳定性。
通过合理的纺纱工艺控制，可以获得质量稳定、结构均匀的混纺纱线。
织造是涤棉混纺工艺中的关键环节。
在织造过程中，需要根据面料的用途和要求选择合适的织造机型和织造工艺。
同时，还需要调整纱线的密度和张力，保证织物的均匀性和稳定性。
涤棉混纺织物的织造具有一定的难度，需要经验丰富的技术人员进行控制和操作。
织造完成后，还需要进行后整理工艺。
后整理主要包括预缩、热定型、整理和染色等环节。
预缩是为了减少织物的收缩率，提高织物的尺寸稳定性。
热定型是为了使织物具备一定的抗皱性和形状记忆性。
整理是为了提高织物的手感和外观效果。
染色是为了赋予织物丰富的色彩，增加织物的价值和吸引力。
涤棉混纺工艺具有很多优点。
首先，涤棉混纺织物既具备了棉纤维的舒适性和透气性，又具备了涤纶纤维的耐磨性和抗皱性，既保暖又耐穿。
其次，涤棉混纺织物具有较好的色牢度和稳定性，不易褪色和变形。
此外，涤棉混纺织物还具备良好的柔软度和光泽度，触感舒适，外观美观。
然而，涤棉混纺织物也存在一些缺点。
由于涤纶纤维和棉纤维的差异，涤棉混纺织物的抗皱性和耐热性较差，容易起皱和变形。
另外，涤棉混纺织物在染色过程中需要注意纤维的亲水性和亲油性的差异，以避免色差和染色不均的问题。
涤棉混纺工艺是一种将涤纶纤维和棉纤维混合使用的纺织工艺。

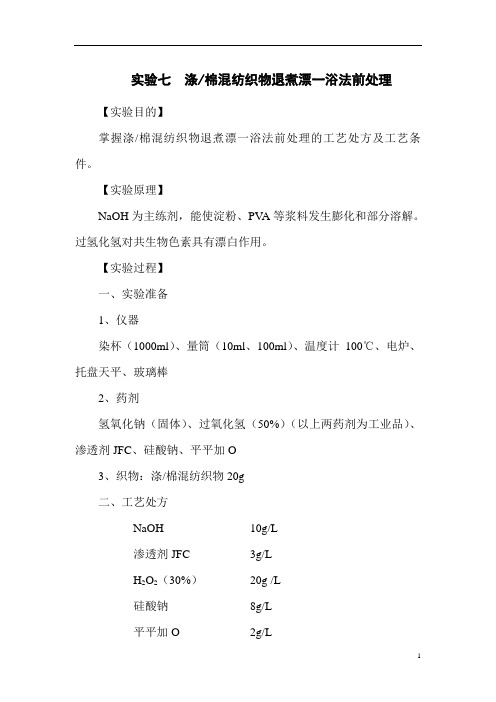

实验七涤/棉混纺织物退煮漂一浴法前处理【实验目的】
掌握涤/棉混纺织物退煮漂一浴法前处理的工艺处方及工艺条件。
【实验原理】
NaOH为主练剂，能使淀粉、PV A等浆料发生膨化和部分溶解。
过氢化氢对共生物色素具有漂白作用。
【实验过程】
一、实验准备
1、仪器
染杯（1000ml）、量筒（10ml、100ml）、温度计100℃、电炉、托盘天平、玻璃棒
2、药剂
氢氧化钠（固体）、过氧化氢（50%）（以上两药剂为工业品）、渗透剂JFC、硅酸钠、平平加O
3、织物：涤/棉混纺织物20g
二、工艺处方
NaOH 10g/L
渗透剂JFC 3g/L
H2O2（30%）20g /L
硅酸钠8g/L
平平加O 2g/L
三、工艺条件
PH=8~10，温度100℃，时间60min，浴比1:30-40
四、操作步骤
1、按上述工艺处方配好练漂液，在规定条件下进行处理。
2、水洗至中性，烘干或晾干。
五、实验报告
1、贴样
2、对比棉花织物和涤/棉混纺织物立脚点处理的差异。
涤棉混纺工艺流程
涤棉混纺是一种常见的纤维混纺工艺，通过将涤纶和棉纤维进行混合纺和加工，使得最终产品具有涤纶和棉纤维的双重优点，具有良好的吸湿性、透气性和耐磨性。
下面将介绍涤棉混纺的工艺流程。
涤棉混纺的工艺流程主要分为原料处理、纺纱和织造三个环节。
首先是原料处理。
涤棉混纺的原料主要是涤纶和棉纤维。
涤纶是由聚酯纤维制成，具有较高的强度和耐磨性；棉纤维则是天然的纤维，具有良好的吸湿性和透气性。
在原料处理的环节中，将原料进行精选和净化处理，去除杂质和控制纤维长度，以确保后续的纺纱和织造工艺的顺利进行。
然后是纺纱。
纺纱是将原料纤维进行加工和组织，形成适合织造的纱线。
在纺纱的过程中，将涤纶和棉纤维按照一定的比例混合后进行混纺，以确保纱线均匀混合。
经过混纺后的纱线，经过拉伸、延伸和捻合等处理，使得纱线具有较好的强度和稳定性。
最后是织造。
织造是将纺纱好的纱线进行编织成织物的过程。
在织造的环节中，涤棉混纺织物通常采用空中喷水织机进行织造。
织造过程中，将纱线穿入织机中的织布机撬扎机构，经过经纱和纬纱的交替运动，形成织物的网状结构。
织造完成后，将织造好的织物进行整理和熨烫，使其具有平整的外观和良好的手感。
除了以上的工艺流程，涤棉混纺还需要经过染色和后整理等环节，以增强织物的色彩、防皱和防缩性能。
总之，涤棉混纺工艺流程主要包括原料处理、纺纱和织造等环节。
通过这些工艺的完善和操作的合理性，可以生产出具有涤纶和棉纤维双重优点的涤棉混纺织物。
涤棉混纺织物具有吸湿性、透气性和耐磨性等优点，被广泛应用于服装、家居用品等领域。
涤棉混纺织物的前处理工艺聚酯纤维与棉纤维的理化性质不相同，在染整加工时，两者应兼顾，纤维混纺比例不同时应有相应的工艺。
由于目前涤棉混纺织物是在棉织物染整工艺基础上进行，工艺流程及设备安装路线也大体相似，因此带来一些不便之处,分述于下。
1.原布准备2．烧毛棉织物前处理工艺是先烧毛后退浆、煮练。
涤/棉织物虽然也将烧毛列在退煮之前，但可能带来不利之点，如聚酯纤维没有来得及烧掉，受高热形成小溶珠散布在织物表面，在用某些分散染料染色时会因此产生色点；涤/棉织物常用PVA 浆料上浆，经烧毛高温作用后退浆时PVA 较难退掉，织物上油污也将会固着，影响织物白度。
但由于坯布烧毛的工序顺当，管理方便，烧毛机的清洁要求不高，除了个别漂白涤/棉品种在练漂后烧毛，及个别深色卡其在染后烧毛外，坯布烧毛仍是切实可行的。
烧毛时布身温度要求低于180℃，温度过高，则布幅收缩过大，手感发硬粗糙，强力下降甚至脆损。
对稀薄、网眼、提花织物更应引起注意。
烧毛设备仍以气体烧毛机为好，用于涤/棉织物的烧毛机火口上方有冷流水辊筒，烧毛时织物在辊筒上包绕，可吸去布身热量，降低布身温度。
火口还可转动，针对不同织物采取不同的火口角度，如切线烧毛、透烧、直烧等。
烧毛后落布时布身温度应在50℃以下，可用冷风或绕经大冷水辊降温或喷雾降温。
干落布应加装静电消除器以免落布上齐，或者织物被卷绕到落布架上。
3.碱缩涤棉的碱缩工艺与纯棉相似区别在于处理条件缓和，由于涤纶的耐碱性较棉差，特别是在高温碱性条件下，涤纶容易发生水解，所以涤棉针织氢氧化钠浓度一般为90-160g/l 需要注意的是严格控制在60—70℃，因为温度较高易造成水解。
• 90—160g/lNaOH •室温浸湿5-20min。
4．退浆涤棉混纺织物多用PVA 及其混合浆料上桨，退浆时可采用碱退浆。
碱退浆工艺用烧碱5～1Og/L，润湿剂适量，80℃轧碱后堆置0.5～1h，热水（80～85℃）冲洗，冷水洗。
涤棉混纺织物前处理工艺
聚酯纤维与棉纤维的理化性质不相同，在染整加工时，两者应兼顾，纤维混纺比例不同时应有相应的工艺。
由于目前涤棉混纺织物是在棉织物染整工艺基础上进行，工艺流程及设备安装路线也大体相似，因此带来一些不便之处,分述于下。
1．烧毛
棉织物前处理工艺是先烧毛后退浆、煮练。
涤/棉织物虽然也将烧毛列在退煮之前，但可能带来不利之点，如聚酯纤维没有来得及烧掉，受高热形成小溶珠散布在织物表面，在用某些分散染料染色时会因此产生色点；涤/棉织物常用PVA 浆料上浆，经烧毛高温作用后退浆时PVA 较难退掉，织物上油污也将会固着，影响织物白度。
但由于坯布烧毛的工序顺当，管理方便，烧毛机的清洁要求不高，除了个别漂白涤/棉品种在练漂后烧毛，及个别深色卡其在染后烧毛外，坯布烧毛仍是切实可行的。
烧毛时布身温度要求低于180℃，温度过高，则布幅收缩过大，手感发硬粗糙，强力下降甚至脆损。
对稀薄、网眼、提花织物更应引起注意。
烧毛设备仍以气体烧毛机为好，用于涤/棉织物的烧毛机火口上方有冷流水辊筒，烧毛时织物在辊筒上包绕，可吸去布身热量，降低布身温度。
火口还可转动，针对不同织物采取不同的火口角度，如切线烧毛、透烧、直烧等。
烧毛后落布时布
身温度应在50℃以下，可用冷风或绕经大冷水辊降温或喷雾降温。
干落布应加装静电消除器以免落布上齐，或者织物被卷绕到落布架上。
2．退浆
涤棉混纺织物多用PVA 及其混合浆料上桨，退浆时可采用碱退浆。
碱退浆工艺用烧碱5～1Og/L，润湿剂适量，80℃轧碱后堆置0.5～1h，热水（80～85℃）冲洗，冷水洗。
水洗时水量要充分，防止退下的浆料重新吸附到织物上，影响染色，退浆率要求达到80%。
氧化剂退浆可用亚溴酸钠1～2g/L，pH9.5～10.5，室温浸轧后堆15～2Omin，用3～5g/L 烧碱于85～90℃碱洗，再用热水、冷水洗净。
也可用烧碱—过氧化氢液退浆。
3．煮练
涤棉混纺织物上浆料以PVA为主时，可以退煮一次进行，若是浆料以淀粉为主时，仍应经酶退浆后再煮练。
由于聚酯纤维耐碱性较差，煮练工艺应比棉织物煮练温和。
目前涤棉混纺织物煮练方法有两种，一种是低浓度碱、高温汽蒸煮练工艺；另一种是碱浓度稊高、热堆置的工艺。
煮练设备以平幅汽蒸设备为主，绳状煮练容易造成折皱，一般不用，但也有少数工厂用绳状煮练处理印花用中薄型坯布。
目前生产上趋向用双氧水或亚氯酸钠进行快速煮漂一浴法，已取得初步成功。
4．漂白
涤棉混纺织物漂白主要是为了去除棉纤维中的天然色素。
氯漂仅用于深色涤/棉卡其的漂白。
氯-氧双漂工艺也可用于中、浅色品种的前处理。
亚漂去除棉籽壳能力强，对煮练要求不高，但受设备限制。
氧漂白度较好，不污染环境，对设备腐蚀小，是目前应用最广泛的漂白方法。
氧漂常用碱—氧双漂工艺，即用过氧化氢（100%）5～7g/L，水玻璃(比重1.4)7～10g/L、渗透剂及烧碱适量，pH值10.5～11，在100～102℃时汽蒸40～90min，然后再重漂白一次，两次工艺完全相同。
对漂白织物应在热定形前后各漂一次，并结合聚酯纤维与棉纤维的增白加工，棉增白宜放在第二次漂白时同浴进行。
5．丝光
丝光是为了改善棉纤维的上染性能，考虑到聚酯纤维不耐高温强碱的作用，冲洗碱液及去碱箱温度不能高于80℃，丝光水洗后，布上带碱量应尽量减少，出布时pH 值控制在7 左右。
丝光设备可用布铗丝光机，也可以用直辊丝光机。
6．增白
涤棉漂白织物及白地面积大的印花织物，漂白后均需再用荧光增白剂DT 增白，可浸轧、烘干后在热定形时同时固色，定形后棉再用增白剂VBL 在氧漂时同浴增白，并可同时除去多余的增白剂DT。
7．热定形
热定形是合纤及其混纺织物的特殊工序。
涤纶是热塑性纤维，当含涤纶的织物进行湿热加工时，会产生收缩变形和折皱痕，通过热定形工序可以防止上述疵病，并且对织物的光择、手感、强力、抗起毛球等性能都有一定程度的改善。
热定形温度要严格掌握，否则将影响织物的染色性能、热稳定性和表面平整性。
涤棉混纺织物一般采用干热定形工艺，热定形设备以热风针铗链卧式热定形机应用最广泛。
此机由进布装置、超喂装置、针铗链、扩幅装置、热风房、出布冷却装置等组成。
机器运转时，织物由超喂装置上针铗链，所谓“超喂”即喂布速度大于针铗链运行速度，如此可降低织物经向张力，有利于扩幅，又可使织物在经向能够有一定的回缩。
针铗链的作用类似丝光机布铗链的作用，是两条由针板组成的环形长链，运行时针板上的尖针刺入左右布边，带动织物向前运行进入热风房并逐渐扩幅。
热风房中循环流动热空气，温度控制在聚酯纤维的玻璃化温度与软化点之间，以190～210℃较为合适，经过15～3Os 作用，织物由针铗链送出热风房，以适当速度将织物冷却，使热定形状态得以固定，落布时，可向布面吹冷风或绕经大冷水辊筒来降温，使织物温度降至50℃以下。
热定形工艺顺序有几种。
①坯布定形，可消除织物在纺织过程中产生的内应力，染整时不致造成严重变形及消除皱痕、裙子皱等。
但由于定形时的高温将造成退浆及去油污困难，此法较少应用。
②中间定形，是将定形工序安排在练漂之后、印染之前进行，此法不致影响退浆工序，而且可以消除前处理产生的折皱，减少织物在印染工序时的收缩，避免升华牢度低的染料在定形时升华沾污设备与织物，但要注意控制好定形温度，此法应用较为广泛。
③后定形，是在染印后进行，可以提高可溶性还原染料给色量，成品尺寸稳定性及平整度较好，但应注意选用升华牢度高的染料，此法较少应用。
