振荡电路分析

正弦波振荡器分析1．振荡器的振荡特性和相应特性如如下面图，试分析该振荡器的建立过程，并判定A、B两平衡点是否稳定。

解：依据振荡器的平衡稳定条件能够判定出A点是稳定平衡点，B点是不稳定平衡点。

因此，起始输进信号必须大于U iB振荡器才有可能起振。

图9.10 图2．具有自偏效应的相应振荡器如如下面图，从起振到平衡过程u BE波形如如下面图，试画出相应的i C和I c0波形。

解：相应的和波形如如下面图。

图9.12 图3．振荡电路如如下面图，试分析以下现象振荡器工作是否正常：〔1〕图中A点断开，振荡停振，用直流电压表测得V B＝3V，V E＝。

接通A点，振荡器有输出，测得直流电压V B＝，V E＝。

〔2〕振荡器振荡时，用示波器测得B点为余弦波，且E点波形为一余弦脉冲。

解：〔1〕A点断开，图示电路变为小信号谐振放大器，因此，用直流电压表测得V＝3V，V E＝。

当A点接通时，电路振荡，由图所示的振荡器从起振到平衡的过程B中能够瞧出，具有自偏效应的相应振荡器的偏置电压u BEQ，从起振时的大于零，等于零，直到平衡时的小于零〔也能够不小于零，但一定比停振时的u BEQ小〕，因此，测得直流电压V B＝，V E＝是正常的，讲明电路已振荡。

〔2〕是正常的，因为，振荡器振荡时，u be为余弦波，而i c或i e的波形为余弦脉冲，所示E点波形为一余弦脉冲。

4．试咨询仅用一只三用表，如何判定电路是否振荡？解：由上一题分析可知，通过测试三极管的偏置电压u BEQ即可判定电路是否起振。

短路谐振电感，令电路停振，要是三极管的静态偏置电压u BEQ增大，讲明电路差不多振荡，否那么电路未振荡。

5．一相应振荡器，假设将其静态偏置电压移至略小于导通电压处，试指出接通电源后应采取什么措施才能产生正弦波振荡，什么缘故？解：必须在基极加一个起始鼓舞信号，使电路起振，否那么，电路可不能振荡。

6．振荡电路如如下面图，试画出该电路的交流等效电路，标出变压器同名端位置；讲明该电路属于什么类型的振荡电路，有什么优点。

电路振荡与稳定性分析如何避免电路的自激振荡在电子领域中，电路振荡是一种常见而且重要的现象。

当一个电路由于内部的积极反馈导致信号在系统中不断增强，最终达到系统的稳定状态，我们称之为振荡。

然而，在某些情况下，电路可能会出现自激振荡，这是一种不稳定的现象，会严重影响电路的正常工作。

本文将探讨电路振荡的原理及稳定性分析，并分享一些避免电路自激振荡的方法。

一、电路振荡的原理电路振荡的基本原理是由于信号反馈引起的能量放大。

在振荡电路中，一部分信号被反馈到输入端，然后经过放大器放大，再经过反馈环路返回放大器的输入端，如此循环，最终形成振荡信号。

振荡电路通常由三个基本组成部分构成：放大器、反馈环路和选通网络。

这些组成部分之间的相互作用使得电路能够产生稳定而持续的振荡。

二、电路振荡的稳定性分析在进行电路设计时，我们必须考虑电路的稳定性。

稳定性分析是为了确保电路能够产生期望的振荡信号，并且能够在一定范围内保持稳定。

以下是一些常见的电路稳定性分析方法：1. 相位和增益边界分析：通过分析电路的相位和增益特性，找到使得电路不发生自激振荡的边界条件。

当相位和增益达到临界值时，电路会趋向于振荡。

通过合理设计这些参数，可以在一定范围内保持电路的稳定性。

2. 析取函数法：根据电路中各个元件的性质和相互关系，可以建立电路的传递函数。

通过对传递函数进行稳定性分析，找到使得电路稳定的条件。

这一方法常用于对复杂电路的稳定性分析。

3. 边界震荡分析法：将电路振荡分析转化为不稳定系统的边界问题，采用边界震荡分析方法进行电路稳定性分析。

该方法通常通过研究系统的极点位置，确定电路的稳定性。

三、避免电路的自激振荡为了避免电路的自激振荡，我们可以采取以下措施：1. 合理选择放大器的增益和频率特性。

放大器的增益和频率特性是引起自激振荡的主要因素之一。

在设计电路时，我们需要根据需要选择合适的放大器，并合理调整放大器的增益和频率特性，以确保电路的稳定性。

占空比可调的方波振荡电路工作原理及案例分析方波振荡电路是一种常见的信号发生器，其主要原理是利用RC（电容电阻）网络来产生周期性的方波信号。

在方波振荡电路中，通过不断充放电的过程，可以产生具有可调节占空比的方波信号。

本文将介绍方波振荡电路的工作原理，并通过案例分析来进一步说明其应用。

一、方波振荡电路的工作原理方波振荡电路通常由信号源、比较器和反馈网络组成。

信号源产生一个周期性的信号输入到比较器中，比较器将信号与一个特定的阈值进行比较，然后输出一个相应的方波信号。

反馈网络通过将一部分输出信号反馈到输入端来实现自激振荡。

在方波振荡电路中，一个常见的结构是基于RC多谐振荡器。

在这种电路中，RC网络实现了信号的充放电过程，从而产生周期性的方波波形。

通过调节RC的参数（如电容和电阻的数值），可以实现方波信号的占空比调节。

当RC网络的时间常数足够短时，振荡频率可以达到几十千赫兹以上。

二、方波振荡电路的案例分析为了更好地理解方波振荡电路的工作原理，我们可以通过一个具体的案例来进行分析。

假设我们需要设计一个可调节占空比的方波振荡器，其频率为1kHz，占空比可在20%至80%之间调节。

首先，我们可以选择合适的电容和电阻数值来构建RC振荡网络。

通过计算公式得知，当频率为1kHz时，RC的时间常数应为1ms。

因此，我们可以选择一个1000pF的电容和一个1kΩ的电阻来构建RC网络。

接下来，我们需要设计一个比较器电路来实现方波信号的输出。

可以选择一个双稳态触发器作为比较器，并通过一个可调节的电位器来调节阈值电压，从而实现占空比的调节。

最后，将反馈网络连接到输出端，实现自激振荡。

通过对反馈电阻和电容进行调节，可以实现振荡频率和占空比的微调。

通过上述步骤，我们可以设计一个可调节占空比的方波振荡器，用于实现特定频率和波形要求的信号发生。

这种方波振荡器在许多领域都有广泛的应用，如通信、测试仪器、音频处理等。

总之，方波振荡电路是一种常见的信号发生器，通过RC网络和比较器来实现周期性的方波输出。

RC正弦波振荡电路工作原理及案例分析
工作原理：
1.当电路通电时，运放的输出为零，电容C充电通过电阻R。

电荷通
过电容器和电阻器的匝线，使负电荷集中在负端子，正电荷集中在正端子。

2.当电容器电荷积累到一定程度时，电压开始在电容器上积累。

3.这时，电容器上的电压开始向运放的反馈电路输出，导致运放开始
放大并输出一个正弦波振荡信号。

4.当输出电压经过电容衰减后，电容开始放电，电压开始下降直到为零。

5.在电容放电的过程中，运放输出变为负值，反馈电路也发生变化，
导致运放开始放大反向信号，输出一个负幅度的振荡信号。

6.重复以上过程，可以产生一个稳定的正弦波振荡信号。

案例分析：
假设我们需要设计一个频率为1kHz的正弦波振荡电路，我们可以选
择适当的电容和电阻数值来实现这个要求。

1.选择电容C和电阻R的数值为：C=1μF，R=1kΩ。

2.计算振荡频率：f=1/(2πRC)=1/(2π*1kΩ*1μF)≈1kHz。

3.搭建电路并接入运放，通过对电容和电阻的数值进行调整，可以调
节输出的正弦波振荡频率和幅度。

4.测量输出波形，可以通过示波器来观察振荡信号的频率和幅度是否
符合设计要求。

通过以上案例分析，我们可以看到RC正弦波振荡电路的设计方法和
工作原理。

通过调节电容和电阻的数值，可以实现不同频率和幅度的正弦
波信号输出。

这种电路在信号发生器、音频放大器等领域有着广泛的应用。

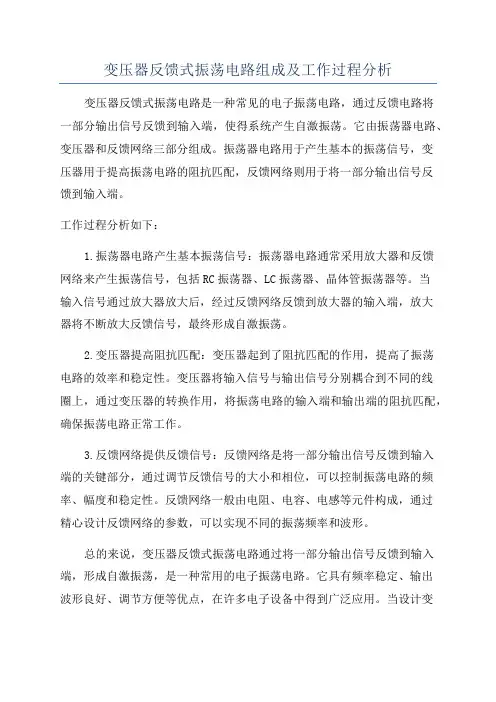

变压器反馈式振荡电路组成及工作过程分析变压器反馈式振荡电路是一种常见的电子振荡电路，通过反馈电路将
一部分输出信号反馈到输入端，使得系统产生自激振荡。

它由振荡器电路、变压器和反馈网络三部分组成。

振荡器电路用于产生基本的振荡信号，变
压器用于提高振荡电路的阻抗匹配，反馈网络则用于将一部分输出信号反
馈到输入端。

工作过程分析如下：
1.振荡器电路产生基本振荡信号：振荡器电路通常采用放大器和反馈
网络来产生振荡信号，包括RC振荡器、LC振荡器、晶体管振荡器等。

当
输入信号通过放大器放大后，经过反馈网络反馈到放大器的输入端，放大
器将不断放大反馈信号，最终形成自激振荡。

2.变压器提高阻抗匹配：变压器起到了阻抗匹配的作用，提高了振荡
电路的效率和稳定性。

变压器将输入信号与输出信号分别耦合到不同的线
圈上，通过变压器的转换作用，将振荡电路的输入端和输出端的阻抗匹配，确保振荡电路正常工作。

3.反馈网络提供反馈信号：反馈网络是将一部分输出信号反馈到输入
端的关键部分，通过调节反馈信号的大小和相位，可以控制振荡电路的频率、幅度和稳定性。

反馈网络一般由电阻、电容、电感等元件构成，通过
精心设计反馈网络的参数，可以实现不同的振荡频率和波形。

总的来说，变压器反馈式振荡电路通过将一部分输出信号反馈到输入端，形成自激振荡，是一种常用的电子振荡电路。

它具有频率稳定、输出
波形良好、调节方便等优点，在许多电子设备中得到广泛应用。

当设计变
压器反馈式振荡电路时，需要考虑振荡频率、幅度、稳定性等因素，通过合理选择元件参数和电路结构，可以实现满足要求的振荡效果。

LC正弦波振荡电路的仿真分析一、引言正弦波振荡电路是电路中一种常见的特殊电路，它能够产生稳定的正弦波信号。

在实际应用中，正弦波振荡电路广泛应用于通信、测量、音频等领域。

本文将对正弦波振荡电路进行仿真分析，包括理论介绍、电路设计和仿真结果。

二、理论介绍正弦波振荡电路一般由放大器、反馈网络和滤波网络三部分组成。

其中，放大器用于放大信号，反馈网络用于提供反馈信号，滤波网络用于滤除高频噪声。

正弦波振荡电路的关键是要满足反馈网络的条件，即反馈信号的相位和幅度要适当，以实现正反馈，从而产生振荡信号。

三、电路设计1.放大器设计放大器通常采用共射放大器，其具有较高的电流增益和较低的输出阻抗，能够提供稳定的放大效果。

通过选择合适的管子和配置电阻，可以实现放大器的设计。

2.反馈网络设计反馈网络通常采用RC网网络，其中R是一个高阻值的电阻，用于限制反馈信号的流动，C是一个电容，用于实现对反馈信号的滤波作用。

通过选择合适的电阻和电容数值，可以实现反馈网络的设计。

3.滤波网络设计滤波网络通常采用LC滤波电路，其中L是一个电感，用于滤除高频噪声，C是一个电容，用于滤除低频噪声。

通过选择合适的电感和电容数值，可以实现滤波网络的设计。

四、仿真结果通过仿真软件进行仿真分析，可以得到正弦波振荡电路的输出波形和参数。

仿真结果能够直观地反映出电路的性能和稳定性。

1.输出波形通过仿真软件的波形显示功能，可以得到正弦波振荡电路的输出波形。

输出波形应该为稳定的正弦波，且频率和幅度在一定范围内波动较小。

2.参数分析通过仿真软件的参数显示功能，可以得到正弦波振荡电路的各项参数。

常见的参数包括信号频率、幅度、相位等。

通过对这些参数的分析，可以得到电路的性能和稳定性。

五、总结正弦波振荡电路是一种常见的电路，能够产生稳定的正弦波信号。

通过仿真分析，可以得到电路的输出波形和参数，从而评估电路的性能和稳定性。

对于电路设计和优化具有重要的指导意义。

lc振荡电路分析_lc振荡电路工作原理及特点分析LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC 振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电LC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

频率计算公式为f=1/［2（LC）］，其中f为频率，单位为赫兹（Hz）；L为电感，单位为亨利（H）；C为电容，单位为法拉（F）。

lc振荡电路工作原理及特点分析LC电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。

实际分析过程中，如果注意到电场量（电场能、电压、电场强度）和磁场量（磁场能、电流强度、磁感应强度）的异步变化，电场量、磁场量各自的同步变化，充分利用包含电场能、磁场能在内的能量守恒，由能量变化辐射其他物理变化，就可快速地弄清各物理量的变化情况，判断电路所处的状态。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元。

三极管振荡电路原理
三极管振荡电路是一种常见的电子电路，用于产生高频振荡信号。

它由三个三极管组成，分别命名为发射极(Emitter)、基极(Base)和集电极(Collector)。

这三个极端分别连接到外部电路元件，形成一个闭环。

在三极管振荡电路中，发射极和集电极之间串接一个正反馈回路。

这个回路由电容器和电感器组成，形成了一个振荡回路。

电感器用于存储电磁能量，而电容器则用于储存电荷能量。

在工作时，电感器和电容器之间会出现一个交流电压，这会导致基极电流的变化。

当基极电流增加到一定程度时，会启动三极管的放大作用。

放大的信号经过三极管，再经由电容器和电感器传递回到基极端，形成一个正反馈回路。

由于正反馈的作用，基极电流会继续增加，从而引起振荡。

这个振荡的频率取决于电感器和电容器的数值，以及三极管的放大性能。

当频率满足特定条件时，振荡电路就会产生理想的振荡信号。

三极管振荡电路在无线电、通信等领域有着广泛的应用。

它能够产生稳定的高频信号，并且具有较高的输出功率。

此外，通过调节电容器和电感器的数值，也可以实现对振荡频率的调节。

总而言之，三极管振荡电路利用正反馈原理产生高频振荡信号。

它是一种重要的电子电路，广泛应用于无线通信、射频发射等领域。

RC振荡电路实验报告一、实验目的1、深入理解 RC 振荡电路的工作原理。

2、学会测量 RC 振荡电路的频率和振幅。

3、研究 RC 振荡电路中电阻、电容参数对振荡频率的影响。

二、实验原理RC 振荡电路是一种由电阻（R）和电容（C）组成的简单振荡电路。

其基本原理是利用电容的充放电过程和电阻的限流作用，形成周期性的电压变化，从而产生振荡信号。

在 RC 串联电路中，当电源接通时，电容开始充电，充电电流逐渐减小，电容两端的电压逐渐升高。

当电容充电到电源电压时，充电过程结束，此时电容开始放电，放电电流逐渐增大，电容两端的电压逐渐降低。

当电容放电到电压为零时，放电过程结束，电容又开始充电，如此反复，形成振荡。

RC 振荡电路的振荡频率可以通过以下公式计算：＄f ＝＼frac{1}｛2\pi RC}＄其中，f 为振荡频率，R 为电阻值，C 为电容值。

三、实验仪器与设备1、示波器2、信号发生器3、直流电源4、电阻箱5、电容箱6、面包板7、导线若干四、实验步骤1、按照电路图在面包板上搭建 RC 振荡电路，选择合适的电阻和电容值。

2、将示波器的探头连接到 RC 振荡电路的输出端，调整示波器的设置，使其能够清晰地显示振荡信号的波形。

3、打开直流电源，观察示波器上的振荡信号，测量其频率和振幅。

4、改变电阻箱的阻值，保持电容值不变，重复步骤 3，记录不同电阻值下的振荡频率和振幅。

5、改变电容箱的电容值，保持电阻值不变，重复步骤 3，记录不同电容值下的振荡频率和振幅。

五、实验数据与分析｜电阻值（Ω）｜电容值（μF）｜振荡频率（Hz）｜振幅（V）｜｜｜｜｜｜｜1000|01|1592|5|｜2000|01|796|45|｜3000|01|531|4|｜1000|02|796|48|｜1000|03|531|42|通过对实验数据的分析，可以发现：1、当电容值不变时，随着电阻值的增大，振荡频率逐渐减小。

这是因为电阻值增大，充电和放电的时间常数增大，导致充放电速度变慢，从而使振荡频率降低。

文氏电桥振荡电路分析近年来，文氏电桥振荡电路成为各种科学和工程应用的核心技术，如通讯、网络、控制、信号处理等等。

它由电路中最重要的控制元件文氏电桥提供所需要的电路模型，可以用来设计按照预期的振荡情况运行的电路系统。

由此可见，对于文氏电桥振荡电路的理解是重要的，本文将针对文氏电桥振荡电路分析这一问题进行深入研究，以期为相关应用提供参考。

首先介绍文氏电桥振荡电路的基本原理。

文氏电桥振荡电路的基本原理是电流控制电路模型，它由四个基本组件组成，即电阻R、电容C、绝缘变压器T和电感L，它们组合在一起构成文氏电桥振荡电路，在这种电路中，电流循环的过程和时间常数τ随元件直流和交流参数的变化而变化，从而改变振荡的特性。

其次要介绍文氏电桥振荡电路的工作特性。

文氏电桥振荡电路的工作特性非常复杂，它可以根据电路中电路组件参数的变化而产生不同的正弦波，满足系统的需求，此外，它可以根据开关的状态自动调节电路的振荡频率，并且表现出良好的安定性。

此外，需要介绍文氏电桥振荡电路的应用。

文氏电桥振荡电路在各种领域都有着广泛的应用，其中最突出的是通讯领域，它可以用来实现高品质的数字转换，提高系统的工作效率，另外，它还可以应用在量子计算、可编程逻辑电路设计、超声通讯等领域中。

最后，要提出文氏电桥振荡电路的发展趋势。

在将来，文氏电桥振荡电路将继续向更加简单、低成本、高性能的方向发展，更多的新型智能元件将被发明，以满足不断增加的应用需求；另外，文氏电桥振荡电路也会更加安全可靠，抗干扰能力也将会大大增强，从而更加稳定；而且，文氏电桥振荡电路的可配置性将会得到大大提升，以满足不同领域的需求；最后，文氏电桥振荡电路的控制能力也将会有所提升，可以应用于各种复杂的系统中。

综上所述，文氏电桥振荡电路可以说是近年来科技发展的一大重要贡献，它可以满足不断发展的各种应用，并且还将朝着更加简单、低成本、高性能的方向发展。

本文对文氏电桥振荡电路进行了全面的分析，希望能为相关应用提供参考。

阻尼振荡电路的研究与应用分析引言：阻尼振荡电路是电子领域中的一种重要电路，它具有广泛的应用。

本文将从阻尼振荡电路的原理、特点以及应用等方面进行分析和研究。

一、阻尼振荡电路的原理阻尼振荡电路是由电感、电容和电阻组成的。

在该电路中，电容和电感构成了振荡回路，电阻则起到了阻尼的作用。

二、阻尼振荡电路的特点1. 频率可调性：通过改变电容或电感的数值，可以调节阻尼振荡电路的频率，使其适应不同的应用需求。

2. 稳定性：阻尼振荡电路具有较好的稳定性，能够在一定范围内保持稳定的振荡频率。

3. 能量转换：阻尼振荡电路能够将电能转换为磁能和电能，并且在振荡过程中能量的损耗较小。

4. 波形纯度：阻尼振荡电路的输出波形较为纯净，能够满足一些对波形要求较高的应用场景。

三、阻尼振荡电路的应用1. 无线通信领域：阻尼振荡电路在无线通信领域中被广泛应用，如射频发射器和接收器等设备中的振荡电路。

2. 时钟电路：阻尼振荡电路可以作为时钟电路的基础，用于计算机、电子设备等领域，提供稳定的时钟信号。

3. 传感器：阻尼振荡电路可以用于传感器中，通过检测电路的振荡频率变化，实现对温度、压力等物理量的测量。

4. 振荡器：阻尼振荡电路也可以作为振荡器使用，用于产生稳定的振荡信号，广泛应用于音频设备、发光二极管等领域。

四、阻尼振荡电路的优化与改进为了提高阻尼振荡电路的性能，研究者们进行了一系列的优化与改进。

例如，采用新型材料制作电感和电容，以降低电路的损耗；设计更加精确的控制电路，提高电路的稳定性等。

五、结论阻尼振荡电路作为一种重要的电路结构，在电子领域中具有广泛的应用。

通过对其原理、特点和应用的研究与分析，可以更好地理解和应用该电路。

随着科技的不断进步，阻尼振荡电路的性能将会得到进一步的提升，为各个领域的电子设备带来更多的便利和创新。

LC振荡电路分析方法
1.频率扫描法
频率扫描法是一种利用频率变化来分析LC振荡电路的方法。

首先，
将一个信号源与LC振荡电路相连接，信号源输出一定频率的正弦波信号。

然后，通过改变信号源的频率，逐步扫描整个频率范围，记录下对应每个
频率的电压和电流数值。

最后，绘制出电压-频率和电流-频率的曲线，通
过曲线的特征来分析电路的振荡频率和振幅。

2.相量图法
相量图法是一种利用相量图来分析LC振荡电路的方法。

首先，根据
电感和电容的阻抗公式可以计算出电感和电容元件的阻抗。

然后，将电感
和电容元件的阻抗与信号源的阻抗相加，得到整个电路的总阻抗。

最后，
根据欧姆定律和基尔霍夫定律可以计算出电路中的电流和电压。

根据相量
图的知识，可以将电流和电压表示成相量形式，并通过相量图的加减乘除
法则得到电路的特性参数，如振荡频率和振幅。

无论是频率扫描法还是相量图法，都需要对LC振荡电路的参数进行
合理的选择和调整，以使得电路具有谐振的条件。

谐振条件通常是指电路
的共振频率等于输入信号的频率，即ω0=1/sqrt(LC)。

当电路的频率为
共振频率时，电路中的电荷和电流会发生共振现象，形成谐振振荡。

LC振荡电路在通信技术、射频电路设计、信号处理等领域有广泛应用。

因此，对LC振荡电路的分析方法的研究和掌握是非常重要的。

以上
介绍的是其中两种常用的方法，通过这些方法可以对LC振荡电路进行分析，进而优化电路设计和性能调整，提高电路的工作效率和稳定性。
