集成运放电路及振荡电路

振荡电路原理振荡电路是一种能够产生周期性交流信号的电路，它在电子设备中有着广泛的应用，比如在无线通信、射频电路、数字系统等领域都有着重要的作用。

振荡电路的原理是通过反馈回路将一部分输出信号送回输入端，从而产生自激振荡的现象。

本文将介绍振荡电路的基本原理和常见类型。

首先，振荡电路的基本原理是利用正反馈来实现。

正反馈是指将一部分输出信号送回输入端，增强输入信号的过程。

在振荡电路中，正反馈会导致系统产生自激振荡，输出信号会不断地在正反馈回路中循环放大，形成稳定的周期性波形。

常见的振荡电路类型包括LC振荡电路、RC振荡电路和晶体振荡电路。

LC振荡电路是利用电感和电容的能量交换来实现振荡，常见的有LC谐振电路和震荡器。

RC振荡电路则是利用电阻和电容的能量交换来实现振荡，常见的有Wien桥振荡器和多谐振荡器。

晶体振荡电路是利用晶体管、集成电路或者晶体谐振器来实现振荡，常见的有晶体管振荡器和压控振荡器。

振荡电路的工作稳定性和频率稳定性是其设计的重要考虑因素。

工作稳定性是指振荡电路的输出波形在一定条件下能够保持稳定，不会出现失真或者不稳定的现象。

而频率稳定性是指振荡电路输出信号的频率在一定条件下能够保持稳定，不会受到外部环境或参数变化的影响。

在实际应用中，振荡电路的设计需要考虑到电路的稳定性、频率范围、输出功率等因素。

工程师们需要根据具体的应用场景选择合适的振荡电路类型，并进行精确的参数设计和调试，以确保电路能够稳定可靠地工作。

总之，振荡电路作为一种能够产生周期性交流信号的电路，在电子设备中有着广泛的应用。

通过利用正反馈实现自激振荡，振荡电路能够稳定地产生周期性波形，为无线通信、射频电路、数字系统等领域提供了重要的支持。

在设计和应用振荡电路时，工程师们需要充分理解其原理和特性，以确保电路能够满足实际需求，发挥出最佳的性能。

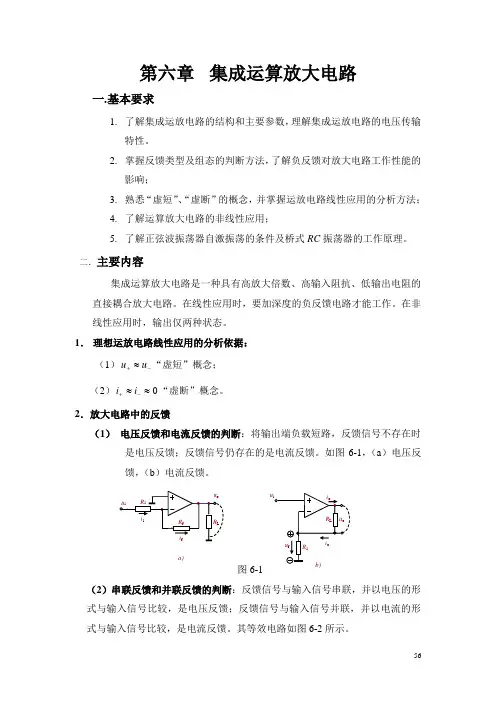

第六章 集成运算放大电路一. 基本要求1. 了解集成运放电路的结构和主要参数，理解集成运放电路的电压传输特性。

2. 掌握反馈类型及组态的判断方法，了解负反馈对放大电路工作性能的影响；3. 熟悉“虚短”、“虚断”的概念，并掌握运放电路线性应用的分析方法；4. 了解运算放大电路的非线性应用；5. 了解正弦波振荡器自激振荡的条件及桥式RC 振荡器的工作原理。

二．主要内容集成运算放大电路是一种具有高放大倍数、高输入阻抗、低输出电阻的直接耦合放大电路。

在线性应用时，要加深度的负反馈电路才能工作。

在非线性应用时，输出仅两种状态。

1． 理想运放电路线性应用的分析依据：（1）-+≈u u “虚短”概念； （2）0≈≈-+i i “虚断”概念。

2．放大电路中的反馈（1） 电压反馈和电流反馈的判断：将输出端负载短路，反馈信号不存在时是电压反馈；反馈信号仍存在的是电流反馈。

如图6-1，（a ）电压反馈，（b ）电流反馈。

图6-1（2）串联反馈和并联反馈的判断：反馈信号与输入信号串联，并以电压的形式与输入信号比较，是电压反馈；反馈信号与输入信号并联，并以电流的形式与输入信号比较，是电流反馈。

其等效电路如图6-2所示。

a)图6-2 串联反馈与并联反馈的等效电路（3）正、负反馈的判断：“瞬时极性法”可判断正、负反馈。

从输入端开始假设瞬时极性（“+”或“-”），逐极判断各个相关点的极性，从而得到输出信号的极性和反馈信号的极性。

若反馈信号使净输入信号减小是负反馈；若反馈信号使净输入信号增加是正反馈。

（4）运放电路的四种负反馈组态：如图6-3所示。

另外，要会判定分立元件电路的反馈组态形式。

图6-3（c ） 电压并联负反馈 图6-3（d ） 电流并联负反馈 （5）负反馈电路对放大电路的影响负反馈使放大电路的电压放大倍数降低，但使放大电路的工作性能得到了提高和稳定。

负反馈可改善非线形失真，展宽通频带等。

a ． 输出电压与输出电流得到稳定电压负反馈具有稳定输出电压的作用；电流负反馈具有稳定输出电流的b)u u d f + + __a) 图6-3（a ） 电压串联负反馈图6-3（b ） 电流串联负反馈u o+_ o R2u 0u i作用。

集成运放构成的自激振荡电路全文共四篇示例，供读者参考第一篇示例：集成运放构成的自激振荡电路在电子电路中被广泛应用，它具有简单易实现、性能稳定等优点，因此在各种电子设备中都有着重要的作用。

本文将介绍关于集成运放构成的自激振荡电路的原理、设计方法和实际应用等方面内容。

自激振荡电路是一种通过反馈实现振荡的电路，它的特点是在没有外部输入信号的情况下就能产生周期性的输出信号。

在集成运放构成的自激振荡电路中，通常采用运放的非线性特性来实现振荡，通过适当设计反馈网络来实现自激振荡。

一般来说，集成运放构成的自激振荡电路由运放、反馈网络和输出电路三部分组成。

其中，运放是电路的核心部分，负责信号放大和非线性处理，反馈网络则用来实现正反馈，从而产生振荡信号，输出电路则将振荡信号输出到外部电路中。

在设计集成运放构成的自激振荡电路时，需要考虑一些关键参数，例如振荡频率、振幅和稳定性等。

为了实现所需的振荡频率，通常需要选择合适的元器件参数和电路结构，同时还需要注意信号的失真和噪声等问题，以确保输出信号的质量。

在实际应用中，集成运放构成的自激振荡电路可以用于多种场合，例如声音合成器、信号发生器和数字时钟等。

通过调节电路参数和元器件值，还可以实现不同频率和波形的振荡信号，从而满足不同的应用需求。

总的来说，集成运放构成的自激振荡电路是一种简单而有效的电路设计方案，具有广泛的应用前景。

通过合理设计和优化，可以实现稳定可靠的振荡信号输出，为各种电子设备的功能实现提供强大支持。

希望通过本文的介绍，读者能够对集成运放构成的自激振荡电路有更深入的了解，并在实际应用中取得更好的效果。

【2000字】第二篇示例：集成运放构成的自激振荡电路是一种常用于电子电路中的振荡器，可以产生稳定的振荡信号。

该电路采用了集成运放作为主要元件，在适当设计的反馈回路下，能够实现自激振荡的效果。

自激振荡电路在电子设备中有着广泛的应用，例如在无线通信中用作频率合成器、在音频设备中用作音调发生器等。

电子技术实验报告实验名称：集成运算放大器组成的RC文氏电桥振荡器系别：班号：实验者姓名：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验原理 (3)1、产生自激振荡的条件 (3)2、RC 串-并联网络的选频特性 (4)3、自动稳幅 (5)三、实验仪器 (6)四、实验内容 (7)1、电路分析及参数计算 (7)2、振荡器参数测试 (8)3、振幅平衡条件的验证 (9)4、观察自动稳幅电路作用 (10)五、误差分析 (10)六、实验心得 (11)一、实验目的1、掌握产生自激振荡的振幅平衡条件和相位平衡条件。

2、了解文氏电桥振荡器的工作原理及起振条件和稳幅原理。

二、实验原理1、产生自激振荡的条件所谓振荡器是指在接通电源后，能自动产生所需的信号的电路，如多谐振荡器、正弦波振荡器等。

当放大器引入正反馈时，电路可能产生自激振荡，因此，一般振荡器都由放大器和正反馈网络组成。

其框图如图1 所示。

振荡器产生自激震荡必须满足两个基本条件：（1）振幅平衡条件：反馈信号的振幅应该等于输入信号的振幅，即：V F = V i或|AF| = 1（2）相位平衡条件：反馈信号与输入信号应同相位，其相位差应为：Ф= ФA + ФF = ±2nπ（n = 0、1、2……）为了振荡器容易起振，要求|AF|>1，即：电源接通时，反馈信号应大于输入信号，电路才能振荡，而当振荡器起振后，电路应能自动调节使反馈信号的振幅应该等于输入信号的幅度，这种自动调节功能称为稳幅功能。

电路振荡产生的信号为矩形波信号，这种信号包含着多种谐波分量，故也称为多谐振荡器。

为了获得单一频率的正弦信号，要求在正反馈网络具有选频特性，以便从多谐信号中选取所需的正弦信号。

本实验采用RC 串-并联网络作为正反馈的选频网络，其与负反馈的稳幅电路构成一个四臂电桥，如图3 所示，故又称为文氏电桥振荡器。

2、RC 串-并联网络的选频特性RC 串-并联网络如图2（a ）所示，其电压传输系数为：2()1122F +=12R1211(1)(21)122R2112R VF jwR c R c VO R j wc R jwc jwR c c wc R ++==+++++-（）当R1= R2= R ， C1= C2= C 时，则上式为：1()13()F j wRc wRc +=+-若令上式虚部为零,即得到谐振频率f o 为：1fo=2RC π 当f=f o 时，传输系数最大，且相移为0，即：F max =1/3，φF =0传输系数 F 的幅频特性和相频特性如图2（b ）（c ）所示。

运放常用电路运放是一种重要的电子元器件，它可以被应用于各种领域，包括放大、滤波、计算、比较、振荡等等。

在实际应用中，运放常用电路有很多种，下面我们来了解一些常见的运放电路。

1. 基本放大电路基本放大电路是运放应用中最基本的电路之一，它可以实现信号的放大。

它由一个运放、两个电阻和一个输入信号源组成。

其中一个电阻与输入信号源串联，另一个电阻与运放的负输入端和输出端串联，正输入端接地。

基本放大电路的放大倍数由两个电阻的比值决定，可以通过改变电阻值来实现放大倍数的调节。

2. 反馈放大电路反馈放大电路是一种通过反馈来控制放大倍数的电路。

它由一个运放、两个电阻和一个反馈电阻组成。

其中一个电阻与输入信号源串联，另一个电阻与运放的负输入端和反馈电阻串联，正输入端接地。

反馈电阻的作用是将输出信号反馈到运放的负输入端，从而使运放输出稳定，放大倍数受到控制。

3. 滤波电路滤波电路是一种可以滤除不需要的频率成分的电路。

它由一个运放、电容和电阻组成。

其中一个电阻和一个电容串联，另一个电阻与运放的负输入端和输出端串联，正输入端接地。

滤波电路可以分为低通滤波电路和高通滤波电路两种，具体的滤波效果取决于电容和电阻的数值。

4. 比较电路比较电路是一种可以比较两个输入信号大小的电路。

它由一个运放、两个输入信号和一个参考电压源组成。

其中一个输入信号与参考电压源相比较，另一个输入信号与运放的正输入端相连。

当参考电压大于输入信号时，输出为正电压；当参考电压小于输入信号时，输出为负电压。

5. 振荡电路振荡电路是一种可以产生周期性信号的电路。

它由一个运放、电容和电阻组成。

其中一个电容和一个电阻串联，另一个电阻与运放的正输入端和输出端串联，负输入端接地。

振荡电路可以分为正弦波振荡电路和方波振荡电路两种，具体的振荡频率和波形取决于电容和电阻的数值。

以上是常见的五种运放常用电路，它们都有各自不同的应用场景和特点。

在实际应用中，我们可以根据需要选择不同的运放电路来实现特定的功能。

方波振荡电路原理方波振荡电路是一种电子电路，可以产生一种特殊的波形信号——方波。

方波是一种周期性的信号，其波形特点是在每个周期内，信号先保持一个高电平，然后突然变为低电平，再突然恢复为高电平，如此往复。

方波振荡电路主要由集成电路和其他电子元件组成。

其中，集成电路中的运放是方波振荡电路的核心元件之一，它具有放大和反馈功能。

通过适当的反馈网络，可以使运放产生自激振荡，从而产生方波信号。

方波振荡电路的核心原理是正反馈。

正反馈是指将电路输出信号的一部分反馈到输入端，使得输出信号增强的一种机制。

在方波振荡电路中，正反馈的作用是增强输入信号，从而使电路产生振荡。

具体来说，方波振荡电路可以分为两个阶段：放大器阶段和反馈网络阶段。

在放大器阶段，运放起到放大输入信号的作用。

输入信号经过放大后，进入反馈网络阶段。

反馈网络由电阻、电容等元件组成，通过合理的连接方式，将一部分输出信号反馈到运放的输入端。

这样，输出信号就会被放大，再经过反馈回路，不断地循环放大，从而产生方波振荡。

方波振荡电路的频率由反馈网络中的元件值决定。

通过调整电阻和电容的数值，可以改变方波信号的频率。

当电容和电阻的数值变化时，振荡频率也会相应改变。

因此，通过合理选取元件数值，可以实现不同频率的方波振荡。

方波振荡电路在实际应用中有着广泛的用途。

例如，方波信号可以用于数字系统中的时钟信号，用于触发器、计数器等电路的工作。

此外，方波信号还可以用于信号发生器、音频设备等领域。

方波振荡电路是一种能够产生方波信号的电子电路。

它利用正反馈机制，通过放大和反馈网络的相互作用，实现了方波信号的产生和振荡。

方波振荡电路具有简单、稳定、可靠的特点，被广泛应用于各种电子设备和电路中。
