LC振荡电路的工作原理及特点工作原理：1.充放电过程：当电路刚开始通电时，电容开始充电，电流通过电感。

由于电感的存在，电流不能瞬间达到最大值。

同时，电容会逐渐充满电荷，电压上升。

这个过程可以看作是电能从电容转移到电感上的过程。

2.反馈过程：当电容充满电荷时，电压达到峰值。

此时，电容开始放电，电流开始通过电感减小。

由于电容的存在，电流不能瞬间降为零，电压也不能瞬间下降。

这个过程可以看作是电能从电感转移到电容上的过程。

在放电过程中，电容的电压逐渐降低，电流通过电感的幅值也逐渐降低。

当电容放电至最低点并开始再次充电时，整个过程循环进行，从而产生周期性的振荡信号。

特点：1.振荡频率可调节：LC振荡电路的振荡频率由电感和电容的数值决定，可以通过调节电感和电容的数值来改变振荡频率。

2.能量损耗小：LC振荡电路中的元件电感和电容不含有阻性元件，因此，振荡过程中不会消耗电能，能量损耗非常小。

3.稳定性好：LC振荡电路的振荡频率非常稳定，不受外界干扰的影响。

这是由于振荡频率仅由电感和电容的数值决定，而这两个元件的数值通常不易受到外界因素影响。

4.输出幅值不可控：LC振荡电路没有对振荡幅值进行控制的手段，输出幅值往往取决于电路元件的数值和初始条件。

5.启动时间长：由于LC振荡电路是通过充放电过程实现振荡的，它的启动过程相对较长，需要一定的时间才能形成稳定的振荡信号。

总结：LC振荡电路利用电感和电容的相互作用产生周期性的振荡信号。

它具有振荡频率可调节、能量损耗小、稳定性好等特点，但输出幅值不可控，启动时间较长。

LC振荡电路在实际应用中广泛使用，例如在通信系统、电子时钟和无线电发射器中都有应用。

简单介绍LC振荡电路的工作原理及特点LC振荡电路，顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路，这个振荡电路用来产生一种高频正弦波信号。

常见的LC振荡电路有好多种，比如变压器反馈式、电感三点式及电容三点式，它们的选频网络一般都采用LC并联谐振回路。

这种振荡电路的辐射功率跟振荡频率的四次方成正比，如果要想让这种电路向外辐射足够大的电磁波的话，就必须提高其振荡频率，而且还必须是电路具备开放的形式。

LC振荡电路之所以有振荡，是因为该电路通过运用电容跟电感的储能特性，使得电磁这两种能量在交替转化，简而言之，由于电能和磁能都有最大和最小值，所以才有了振荡。

当然，这只是一个理想情况，现实中，所有的电子元件都有一些损耗，能量在电容和电感之间转化是会被损耗或者泄露到外部，导致能量不断减小。

所以LC 振荡电路必须要有放大元件，这个放大元件可以是三极管，也可以是集成运放或者其他的东西。

有了这个放大元件，这个不断被消耗的振荡信号就会被反馈放大，从而我们会得到一个幅值跟频率都比较稳定的信号。

开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。

并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。

设基极的瞬间电压极性为正。

经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。

LC振荡电路物理模型的满足条件①整个电路的电阻R=0(包括线圈、导线)，从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。

lc振荡电路1. 什么是lc振荡电路？lc振荡电路是一种由电感和电容组成的电路，可用于产生高频的振荡信号。

它是一种简单而有效的电路设计，广泛应用于无线电、通信、检测等领域。

2. lc振荡电路的基本原理lc振荡电路的基本原理是通过电感和电容之间的相互作用产生振荡。

当电容器充电时，电容器中的电压会逐渐增加，同时电感中的电流也会随之增加。

当电容器充电至最大电压时，其便开始放电并通过电感，导致电压和电流逐渐降低。

随后，电容器再次开始充电，形成一个周期性的振荡。

3. lc振荡电路的主要组成部分lc振荡电路主要由以下几个组成部分构成： - 电感（L）：用于存储电能，并使电流随时间变化。

- 电容（C）：用于存储电荷，并使电压随时间变化。

- 电阻（R）：用于控制振荡电路的衰减和阻尼。

- 激励源（Vin）：用于提供振荡电路的初始能量。

通过调整电感和电容的数值，以及选择合适的电阻，可以实现不同频率的振荡信号。

4. lc振荡电路的工作模式lc振荡电路的工作模式主要分为两种：串联模式和并联模式。

4.1 串联模式在串联模式下，电感和电容连接在串联的位置。

通过选择合适的电感和电容数值，可以使得电路在一定的频率下进行振荡。

在串联模式下，振荡电路的输出电压与输入电压相反，且相位差为180度。

4.2 并联模式在并联模式下，电感和电容连接在并联的位置。

通过选择合适的电感和电容数值，可以实现振荡电路在一定的频率下工作。

与串联模式不同，在并联模式下，振荡电路的输出电压与输入电压保持相位一致。

5. lc振荡电路的应用由于lc振荡电路能够产生高频的振荡信号，因此在无线电、通信、检测等领域有着广泛的应用。

以下是lc振荡电路的一些常见应用场景：•无线电发射器：lc振荡电路可用于产生无线电频率信号，用于无线电发射器的信号产生和调制。

•振荡器：由于lc振荡电路可以产生稳定的频率振荡信号，因此可用于振荡器的设计和制造。

•声频发生器：lc振荡电路在声频范围内也有着广泛的应用，可用于声频发生器的设计和制造。

LC振荡电路起振条件1. 引言振荡电路是一种能够产生连续振荡信号的电路，广泛应用于无线通信、射频技术、音频技术等领域。

LC振荡电路是其中一种基本的振荡电路，由电感(L)和电容(C)组成。

在LC振荡电路中，起振条件是保证电路能够产生稳定振荡信号的关键。

本文将详细介绍LC振荡电路的起振条件，包括振荡电路的基本原理、振荡条件的理论推导、影响起振条件的因素以及如何设计满足起振条件的LC振荡电路。

2. LC振荡电路基本原理LC振荡电路是由一个电感和一个电容串联或并联而成的电路。

其基本原理是通过电感和电容之间的能量交换来实现振荡信号的产生。

在LC振荡电路中，电容存储电荷，而电感存储磁能。

当电容的电荷通过电感时，电感会将电能转换为磁能，然后再将磁能转换为电能存储在电容中。

这样，电荷就会在电容和电感之间来回振荡，形成连续的振荡信号。

3. 振荡条件的理论推导LC振荡电路的起振条件可以通过理论推导得到。

假设电路中的电荷为Q，电流为I，电感的自感系数为L，电容的电容值为C。

根据基本电路理论和电压-电流关系，可以得到以下方程：1.电感的电压方程：V L=L di dt2.电容的电压方程：V C=Q C3.电路的Kirchhoff电压定律：V L+V C=0将上述方程进行整合和求解，可以得到LC振荡电路的起振条件：LC d2Qdt2+dQdt=0上述方程是一个二阶常微分方程，其解为振荡信号。

根据振荡信号的特性，可以得到起振条件：LC>0这意味着LC振荡电路的电感和电容的乘积必须大于零，才能满足起振条件。

4. 影响起振条件的因素LC振荡电路的起振条件受到多种因素的影响，包括电感和电容的数值、电源电压、电路的阻尼等。

1.电感和电容的数值： LC振荡电路的起振条件要求电感和电容的乘积大于零。

因此，当电感和电容的数值较小或过小，可能无法满足起振条件。

2.电源电压： LC振荡电路的起振条件还受到电源电压的影响。

当电源电压过低时，可能无法提供足够的能量来启动振荡过程，从而无法满足起振条件。

lc振荡电路原理及应用一、引言振荡电路是电子学中的重要内容，它能够产生稳定的交流信号。

本文将重点介绍LC振荡电路的原理及其应用。

二、LC振荡电路的原理LC振荡电路是由电感(L)和电容(C)组成的。

其原理是利用电感和电容之间的相互作用，通过反复充放电的过程产生振荡。

1. 电感的作用电感是由线圈或线圈的组合构成的元件，它的特点是能够储存电能。

当电流通过电感时，电感会储存电能，并且会产生磁场。

当电流停止流动时，磁场会崩溃，释放储存的电能。

这种储能和释能的过程会导致电感两端的电压发生变化，从而产生振荡。

2. 电容的作用电容是由两个导体之间的绝缘介质隔开而形成的元件。

当电容两端的电压发生变化时，电容会储存电荷。

当电容的电压变化趋于平稳时，电容会释放储存的电荷。

这种储电和放电的过程也会导致电容两端的电压发生变化，从而产生振荡。

3. LC振荡电路的工作原理LC振荡电路是通过电感和电容的相互作用来产生振荡的。

当电容充电时，电感会储存电能；当电容放电时，电感会释放储存的电能。

这个过程会反复进行，从而产生稳定的振荡信号。

三、LC振荡电路的应用LC振荡电路在电子学中有广泛的应用，下面将介绍几个常见的应用。

1. 信号发生器LC振荡电路可以用作信号发生器，产生稳定的振荡信号。

这种信号可以用于各种测试和测量的场合，例如频率测量、波形分析等。

2. 无线电收发器在无线电通信中，LC振荡电路被广泛应用于收发器中。

它可以产生稳定的射频信号，用于无线电的发射和接收。

通过调节电感和电容的数值，可以实现不同频率的信号产生。

3. 摆钟LC振荡电路还可以用于摆钟。

通过将电感和电容与电子时钟机芯相结合，可以实现精确的时间显示。

摆钟的原理就是利用LC振荡电路产生稳定的振荡信号，驱动时钟机芯的运动。

4. 无源滤波器LC振荡电路还可以用作无源滤波器，对信号进行滤波。

通过调节电感和电容的数值，可以选择性地去除或放大特定频率的信号。

四、总结LC振荡电路是由电感和电容组成的振荡电路，利用它们之间的相互作用产生稳定的振荡信号。

lc振荡电路周期
LC振荡电路主要是指由电感和电容构成的振荡电路，它有着固定的周期。

LC振荡电路的周期是指从电路开始振荡到最终停止了循环运动所需要的时间。

1. LC振荡电路的工作原理
LC振荡电路由电感和电容构成，它可以实现稳定的振荡。

电容存储的电能正担负着开启振荡的任务，每次放出一定电能，当电容中的电能消耗完毕之后，电感开始存储电能，反复这两种过程，就形成了电路振荡的周期。

2. LC振荡电路的周期计算
LC振荡电路的周期是根据物理次序的理论来确定的，具体的计算公式是：T=2π*√(L*C)，其中T代表振荡电路周期，L代表电感值，C代表电容值，单位都是波特率(flops)。

单位换算下来，1flops=1Hz，所以LC振荡电路的周期就是电感和电容值积的平方根，单位为Hz。

3. LC振荡电路的应用
LC振荡电路最常见的应用就是用于时钟信号的发生，它可以保证发生的时钟信号是绝对稳定不变的频率，这在做定时器等工作时是很有必要的。

另外，LC振荡电路还可以用于实现频率调节的功能，可以很方便的提高或者降低振荡电路的频率，这在收音机等设备实现调节功能
上也是很有必要的。

总结：
1. LC振荡电路是由电感和电容构成的振荡电路，它有着固定的周期。

2. LC振荡电路的周期是按照物理次序的理论来确定的，其计算公式为：T=2π*√(L*C)。

3. LC振荡电路的最常见应用是时钟信号的发生，也可以用于实现频率
调节功能。

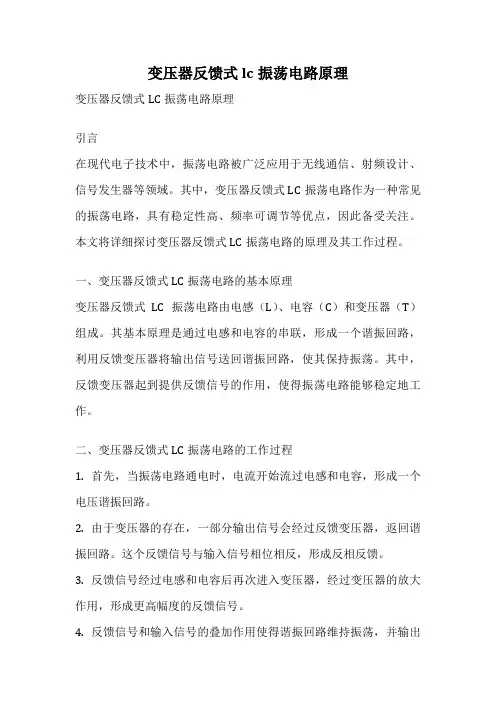

变压器反馈式lc振荡电路原理变压器反馈式LC振荡电路原理引言在现代电子技术中，振荡电路被广泛应用于无线通信、射频设计、信号发生器等领域。

其中，变压器反馈式LC振荡电路作为一种常见的振荡电路，具有稳定性高、频率可调节等优点，因此备受关注。

本文将详细探讨变压器反馈式LC振荡电路的原理及其工作过程。

一、变压器反馈式LC振荡电路的基本原理变压器反馈式LC振荡电路由电感（L）、电容（C）和变压器（T）组成。

其基本原理是通过电感和电容的串联，形成一个谐振回路，利用反馈变压器将输出信号送回谐振回路，使其保持振荡。

其中，反馈变压器起到提供反馈信号的作用，使得振荡电路能够稳定地工作。

二、变压器反馈式LC振荡电路的工作过程1. 首先，当振荡电路通电时，电流开始流过电感和电容，形成一个电压谐振回路。

2. 由于变压器的存在，一部分输出信号会经过反馈变压器，返回谐振回路。

这个反馈信号与输入信号相位相反，形成反相反馈。

3. 反馈信号经过电感和电容后再次进入变压器，经过变压器的放大作用，形成更高幅度的反馈信号。

4. 反馈信号和输入信号的叠加作用使得谐振回路维持振荡，并输出稳定的振荡信号。

三、变压器反馈式LC振荡电路的优点1. 频率可调节：通过改变电容或电感的数值，可以调节振荡电路的工作频率，满足不同应用需求。

2. 稳定性高：反馈作用使得振荡电路能够自我调节，使其工作在谐振频率附近，稳定性得到保证。

3. 输出幅度大：反馈信号经过变压器的放大作用，使得振荡信号的幅度较大。

4. 可与其他电路集成：变压器反馈式LC振荡电路可以与其他电路集成在一起，实现更复杂的功能。

结论通过以上对变压器反馈式LC振荡电路的原理及工作过程的详细阐述，我们可以看出它在电子技术中的重要性和应用价值。

这种振荡电路具有频率可调节、稳定性高、输出幅度大等优点，可以满足不同领域的需求。

它在无线通信、射频设计等领域的应用前景广阔。

因此，深入理解并掌握变压器反馈式LC振荡电路的原理及工作过程对于电子工程师来说是至关重要的。

LC 振荡电路工作原理图文分析
采用LC 谐振网络作选频网络的振荡电路称为LC 振荡电路。

LC 振荡电路通常采用电压正反馈。

按反馈电压取出方式不同，可分为变压器反馈式，电感三点式、电容三点式，三种典型电路。

三种电路的共同特点是采用LC 并联谐振回路作为选频网络。

一个LC 并联回路如图5.4所示，其中R 表示电感线圈和回路其他损耗总的等效电阻。

其幅频特性和相频特性如图5.5所示。

(a)幅频特性 (b)相频特性 图5.4 LC 并联回路 图5.5 LC 并联回路的频率特性（Q1>Q2）
当LC 并联回路发生谐振时，谐振频率为 0f =
电路阻抗Z 达到最大，其值为 000Q L Z Q L C RC
ωω=== 式（7-7）中Q 为回路品质因数，其值为
001L
Q R CR
ωω== 由图6.6可知，当外加信号频率f 等于LC 回路的固有频率f 0(f=f 0)时，电路发生并联谐振，阻抗Z 达到最大值Z 0，相位角ϕ=0，电路呈纯电阻性，当f 偏离f 0时由于Z 将显著减小，ϕ 不再为零，在f<fo 时，电路呈感性；f>f 0时，电路呈容性，利用LC 并谐振时呈高阻抗这一特点，来达到选取信号的目的，这就是LC 并联谐振回路的选频特性。

可以证明品质因数越高，选择性愈好，但品质因数过高，传输的信号会失真。

因此，采用LC 谐振回路作为选频网络的振荡电路，只能输出f=f 0的正弦波，其振荡频率为
I s C
L
R
U o +
－
0f f ==
当改变LC 回路的参数L 或C 时，就可改变输出信号的频率。
