压力控制阀

压力控制阀
职能符号：
DBD型直动式溢流阀

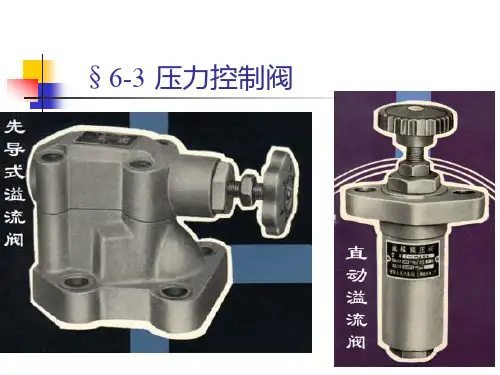

实物
2. 先导式溢流阀
阻尼孔 调压弹簧
先导阀
平衡弹簧
主阀
构造：先导阀 主阀
阻尼孔、压差Δp
远程控制口K : 实现远程调压。 K口打开，p 由控制油压决定； K口堵上，p 由先导阀ps 决定。
职能符号
新符号
旧符号
实物
二、静态特征
1.直动式
溢流时阀芯受力方程： pA Fs Fg Fbs Ff
夹紧缸
使夹紧缸取得稳定旳低压。
§6-3.3 顺序阀
作用：控制多种执行元件动作顺序。 1.内控顺序阀
构造：出油口接二次油路，有单独泄油口。 工作原理：p < ps ,进出口不通；
p > ps ,接通。 特点：内部控制，
外部泄油。
职能符号：
应用：
控制液压缸动作顺序
2. 外控顺序阀
构造：控制油口。 工作原理：pK < ps ,不通；
2. 作溢流阀（常开）
作用：保持系统压力恒定
3.卸荷或远程调压
卸荷
远程调压
4.作背压阀
放在系统回油路上
§6-3.2 减压阀
作用：减低系统压力，并有稳压作用。
特点：出口压力控制阀芯动作， 有单独泄油口
工作原理：节流口产生压降Δp p2 = p1 -Δp ， p1一定，Δp ↑ ， p2↓。
q
k
Cd AW
2CdW cos
p
(p
pc )
2p
特征曲线
特点：反应快，波动大（0.2-0.4 MPa).
2. 先导式
对于高压大流量旳溢流阀，为了减小波动，采用了先导阀。
p
Fs pA

液压传动与控制之液压控制阀

液压传动与控制之液压控制阀

▪ 根据控制方式不同分类
▪ 定值或开关控制阀 被控制量为定值的阀类，包
括普通控制阀、插装阀、叠加阀
▪ 比例控制阀 被控制量与输入信号成比例连续变
化的阀类，包括普通比例阀和带内反馈的电液比
例阀
▪ 伺服控制阀 被控制量与（输出与输入之间的）
偏差信号成比例连续变化的阀类，包括机液伺服
阀和电液伺服阀
▪ 数字控制阀 用数字信息直接控制阀口的启闭，
(5)液压缸“浮动”和在任意位置上的停止 阀 在中位，当A、B两口互通时，卧式液压缸呈“浮 动”状态，可利用其他机构移动工作台，调整其 位置。当A、B两口封闭或与P口连接(在非差动情 况下)，可使液压缸在任意位置处停止
4. 多路换向阀 多路换向阀是集中布置的组合式手动换向阀，常 用于工程机械等要求集中操纵多个执行元件的液压 设备中
操纵方式： 手动、液压、电液、电磁和机械换向
液压阀的阀口数量因阀而异，一般分5种，用字母 表示阀口功能
压力油口(P)：进入压力油的油口
减压阀、顺序阀的出油口也是压力油口
回油口(O或T)：低压油口，阀内低压油由此流出， 流向下一个元件或油箱
泄油口(L)：低压油口，阀体中漏到空腔中的低压 油经它回到油箱
工作油口：指方向阀的 A、B油口，连接执行元件 控制油口(K)：使控制阀动作的外接控制压力油由 此进入
对液压阀要求：
(1)动作灵敏，使用可靠，工作时冲击和振动小 (2)油液流过时压力损失小 (3)密封性能好 (4)结构紧凑，安装、调整、使用、维护方便， 通用性好
6.2 方向控制阀
作用：用来控制液压系统中工作液体的流向和通断 用途： (1)控制一条管路内工作液体的流动：使其通过、关 断和阻止反向流通； (2)联接多条管路时选择液流的方向； (3)控制执行元件的起动、停止以及前进、后退

液压传动第六章

液压传动第六章

6.1.2 液压阀的分类 单向阀和换向阀
利用通流通道的更换来 溢流阀、减压阀、顺序 方向阀 阀和压力继电器 控制油液的流动方向
液 压 阀
压力阀 流量阀
节流阀、调速阀、 溢流节流阀
利用通流截面的节流作用 来控制系统的压力和流量
6.1.3 对液压阀的基本要求
液压系统中所使用的液压阀均应满足以下基本要求: (1)动作灵敏,使用可靠,工作时冲击和振动小。
4)液动换向阀 液动换向阀是利用控制油路的压力油来改变阀芯 位置的换向阀。
当K1通压力油，K2通回油时,阀芯 右移,P与A通,B与T通；当K2通压 力油，K1通回油时,阀芯左移,P与 B通,A与T通；当K1和K2都不通压 力油时,阀芯在两端对中弹簧的 作用下处于中位。
三位四通液动换向阀
5)电液换向阀 电液换向阀是由电磁阀和液动阀结合在一起构成 的一种组合式换向阀。
A B
油路，防止油路间的互相干扰。
单向阀要以和其他阀组成组合阀，例如 单向顺序阀、单向节流阀等。
单向阀的职能符号
2.液控单向阀
当控制口K处无压力油 通入时,它的工作机制 和普通单向阀一样：压 力油只能从通口P1流向 通口P2,不能反向倒流； 当控制口K有控制压力 油时,活塞1右移,推动顶杆2顶开阀芯,使油口P1和P2接通,油液 就可在两个方向自由通流。此时液控单向阀相当于一条通路。
①缸的两腔被封闭，活塞在任一位置均可停住，且能承受一 定的正向负载和反向负载。 ②因P口封闭，泵不能卸荷，泵排出的压力油只能从溢流阀排 回油箱。 ③可用于多个换向阀并联的系统。当一个分支中的换向阀处 于中位时，仍可保持系统压力，不致影响其它分支的正常工 作。
AB
H型机能
P T
2）H型机能 阀芯处于中位时, P，A，B，T四个油口互通，特点如下： ①虽然阀芯已除于中位，但缸的活塞无法停住。中位时油缸不 能承受负载； ②不管活塞原来是左行还是右行，缸的各腔均无压力冲击，也 不会出现负压。换向平稳无冲击，换向时无精度可言；

液压与气压传动 第6章 压力控制阀

液压与气压传动 第6章 压力控制阀

6.2 减压阀
作用：使出口压力低于进口压力。 原理：利用油液流经缝隙液阻产生压力损失的原理降低压力。
分类:
直动式 先导式
定值减压阀：出口压力为定值 定差减压阀：进出口压力差不变 定比减压阀：进出口压力成比例
6.2.1 定压减压阀
定压减压阀结构与工作原理
先导型滑阀式 减压阀
导阀比较
if：F指 p3 As
(2)灵敏度要高。 (3)工作平稳，没有振动和噪声。 (4)当阀关闭时，泄漏量要小。
6.1.1 直动式溢流阀
工作原理： 当溢流阀稳定工作时,其阀芯受力平衡方 程式为:
pAR = Fs + Fbs +FG± Ff 在忽略稳态液动力Fbs 、自重FG及摩擦力
Ff 的影响时, 有: pAR = Fs
则:
先导阀关闭，油液静止
p3 p2
主阀比较：
F主 Kx+p3 A p2 A 0
主阀全开，不起减压作用
主级测压面
主级指令
p2 p3
pAR < Fs ,阀口不开； pAR = Fs ，阀口即将打开, pAR > Fs 时，阀口开启溢流。 Fs — 弹簧力 AR —阀芯承压面积
特点：
• 如图所示，弹簧腔的泄漏油经阀体上的泄油
通道直接引到溢流阀的出口，然后回油箱。 若回油路有背压，则背压力作用在阀芯的上 端，导致溢流阀的进口压力随之增大。
磁溢流阀
电磁溢流阀是电磁换向阀 与先导式溢流阀的组合，用于 系统卸荷。
遥控口接油箱系统卸荷，遥控口 切断，由先导阀调定主阀压力。
6.1.4 溢流阀的工作特性
1.静态特性
直动式溢流阀在工作时，阀芯上受到的力平衡方程为：
因为：液动力

《压力控制阀》课件

《压力控制阀》课件

自动化控制系统中的应用
智能制造
用于自动化生产线上，实现压力的快速、准确控制，提高生产效 率和产品质量。
航空航天
用于控制航空器和航天器的液压系统压力，保证飞行和航行的安全 性和稳定性。
智能家居
用于控制家庭设备的压力，如智能马桶和淋浴系统，提高生活舒适 度和便利性。
03
压力控制阀的选型与设计
压力控制阀的选型原则
电力行业
用于控制锅炉和蒸汽管道的压力，保证发电过程 的效率和安全性。
食品加工
用于控制食品生产过程中的压力，满足工艺要求 和提高产品质量。
流体控制领域的应用
液压系统
用于控制液压油的流动和压力，实现机械设备的运动 控制和力传递。
气瓶压力控制
用于调节气瓶的压力，保证气体供应的安全性和稳定 性。
水处理
用于控制水处理过程中的压力，保证水质的稳定性和 处理效果。
安装阀体
按照阀体上的指示，正确安装阀体，确保密封性和 稳定性。
连接管路
根据设计要求，将压力控制阀与其他管路和设备 进行正确连接。
测试与调试
完成安装后，应进行测试和调试，确保压力控制阀正常 工作并满足设计要求。
压力控制阀的日常维护
定期检查
定期对压力控制阀进行检查，包括外观、密 封性、阀门动作等。
更换磨损件
根据工艺要求
选择满足工艺流程需求 的压力控制阀，确保其 调节压力、流量等参数
符合要求。
考虑流体特性
了解流体的性质，如粘 度、温度、腐蚀性等， 以选择适合的阀体材质
和密封材料。
确定连接方式
根据管道的接口标准， 选择合适的连接方式，
如法兰、螺纹等。
考虑安全因素
在易爆、易燃等危险场 合，选择具有防爆、防 火等安全功能的压力控

液压-第06章压力控制阀

液压-第06章压力控制阀
锥阀式溢流口，锥面测压 锥阀式溢流口，
锥阀式溢流口 ，端面测压
图6.7
锥阀式直动型溢流阀
调压手柄
锥阀芯 与面测压
调压弹簧
图6.7
溢流阀的符号
直动型溢流阀结构简单，灵敏度高，但因压力直接与 调压弹簧力平衡，不适于在高压、大流量下工作。
直动型溢流阀 与符号的对应关系 阀口
测压孔 阀 口
比较： 比较：
6.1.2 压力负反馈
压力的大小能够调节，并不等于能够稳压。 压力的大小能够调节，并不等于能够稳压。当负载因 扰动而发生变化时，负载压力会随之变化。 扰动而发生变化时，负载压力会随之变化。压力的稳定必 须通过压力负反馈来实现。 压力负反馈来实现 须通过压力负反馈来实现。 压力负反馈控制的核心是要构造一个压力比较器。 压力负反馈控制的核心是要构造一个压力比较器。 构造压力反馈系统必须研究以下问题： 构造压力反馈系统必须研究以下问题： • ①代表期望压力的指令信号如何产生？ 代表期望压力的指令信号如何产生？ • ②怎样构造在实际结构上易于实现的比较器？ 怎样构造在实际结构上易于实现的比较器？ • ③受控压力 L如何测量？转换成什么信号才便于比较？， 受控压力P 如何测量？转换成什么信号才便于比较？， 怎样反馈到比较器上去？ 怎样反馈到比较器上去？ 力信号的比较最容易实现。 力信号的比较最容易实现。
∆ Fs = F指 − p 2 As
主级指令
主阀比较：
∆ F主 = p 2 A2 − p1 A1
主级测压面
图6.10 YF型先导式溢ቤተ መጻሕፍቲ ባይዱ阀原理图 型先导式溢流阀原理图
图6.11 二节同芯型先导式溢流阀 导阀芯
固定节流孔
阀 口 主级测压面
电磁阀 部分

完整版液压 第06章压力控制阀


图6.7
锥阀式直动型溢流阀
调压手柄
锥阀芯 与锥面测压
调压弹簧
图6.7
溢流阀的符号
直动型溢流阀结构简单，灵敏度高，但因压力直接与 调压弹簧力平衡，不适于在高压、大流量下工作。
6.2.2 先导型溢流阀
先导型溢流阀的主要特点：由主阀芯负责控制系统的 压力，先导级负责向主阀提供指令力，作用在主阀芯上的 主油路液压力与先导级所输出的“指令压力”相平衡。
P
25MPa
远程调压阀
25MPa 32MPa
远程调压阀 先导式溢流阀部分
输出25MPa T
6.3 减压阀
根据“串联减压式压力负反馈”原理设计而成的液 压阀称为减压阀。减压阀主要用于降低并稳定系统中某一 支路的油液压力，常用于夹紧、控制、润滑等油路中。
减压阀也有直动型和先导型之分，但直动型减压阀较 少单独使用。
1
压力控制阀 简称压力阀。 分类： 按其功能和用途不同可分为溢流阀、减压 阀、顺序阀和压力继电器等。
2
本章主要内容
1、直动式溢流阀、先导式溢流阀、电磁溢流阀、减 压阀、顺序阀、压力继电器的工作原理和图形符号。 2、压力阀在调压与减压回路中的应用。
3
6.2 溢流阀
定义 ：根据“并联溢流式压力负反馈”原理设计而成的液 压阀称为溢流阀。
p 2 AS ? F指 ? Kx0
p2
?
F指 AS
( 近似恒定
)
主阀比较：
主级测压面
半桥式先导控制部分
主级指令
? F主 ? p 2 A2 ? p1 A1
若先导级 p2 ? 常数
且当 ? F主 ? 趋??于 ? 0时 p 2 A2
p 2 A2 ? p1 A1

压力控制阀.pptx

三、顺序阀
1、顺序阀结构及工作原理 2、顺序阀的作用
2020/7/19
3
二、溢流阀的结构及工作原理
液压执行元件不动时，由于
泵排出的油无处可去而成一密
闭系统，理论上压力将一直增
至无限大，实际上压力将增至
液压元件破裂为止，此时电机
为维持定转速运转，输出电流
将无限增大至电机烧掉为止；
前者使液压系统破坏，液压油
2020/7/19
16
❖ 多级压力切换回 路：如图利用电 磁换向阀可调出 三种回路压力， 注意最大压力一 定要在主溢流阀 上设定。
2020/7/19
17
本次课重点
压力控制阀
一、压力控制阀分类 二、溢流阀的结构和工作原理（重点、难点）
1、溢流阀结构及工作原理 2、溢流阀的作用 3、液压系统对溢流阀的性能要求
1
一、压力控制阀分类
在液压传动系统中，控制液压油压力高低的液压阀称之 为压力控制阀，这类阀的共同点主要是利用在阀芯上的液压 力和弹簧力相平衡的原理来工作的。
压力控制阀
溢流阀
减压阀
顺序阀
压力继电器
2020/7/19
2
本次课重点
压力控制阀
一、压力控制阀分类 二、溢流阀的结构和工作原理（重点、难点）
1、溢流阀结构及工作原理 2、溢流阀的用途 3、液压系统对溢流阀的性能要求
上次课回顾
方向控制阀
方向控制阀的作用和分类
单向阀职能符号
换向阀分类、功能、职能符号
本次课重点
压力控制阀
一、压力控制阀分类
二、溢流阀的结构和工作原理（重点、难点）
1、溢流阀结构及工作原理 2、溢流阀的用途 3、液压系统对溢流阀的性能要求

液压维修第6章 液压阀的故障与维修

第6章液压阀的故障排除与维修6.1 液压阀的概述液压控制阀是液压系统的控制元件，其作用是控制和调节液压系统中液体流动的方向、压力的高低和流量的大小，以满足执行元件的工作要求。

6.1.1 液压阀的分类1.按结构形式划分（1）滑阀滑阀的阀芯为圆柱形，阀芯上有台肩，阀芯台肩的大小直径分别为D和d；与进出油口对应的阀体上开有沉割槽，一般为全圆周；阀芯在阀体孔内中做相对运动，开启或关闭阀口。

如图6—1（a）所示。

（2）锥阀锥阀阀芯半锥角α一般为12°～20°，有时为45°。

阀口关闭时为线密封，不仅密封性好，而且开启阀口时无死区，阀芯稍有位移即开启，动作很灵敏。

如图6—1（b）所示。

（3）球阀球阀的性能与锥阀相同。

如图6—1（c）所示。

（a）滑阀（b）锥阀（c）球阀图6—1阀的结构型式2.按用途划分液压阀可分为方向控制阀、压力控制阀和流量控制阀。

（1）压力控制阀压力控制是用来控制或调节液压系统液流压力，以及利用压力作为信号控制其他元件的阀。

如溢流阀、减压阀、顺序阀等都是压力控制阀。

（2）流量控制阀流量控制阀是用来控制或调节液压系统液流流量的阀。

如节流阀、调速阀、二通比例流量阀、溢流节阀等都是流量控制阀。

（3）方向控制阀方向控制阀是用来控制和改变液压系统中液流方向的阀。

如单向阀、液控单向换向阀等都是方向控制阀。

3.按控制原理划分液压阀可分为开关阀、比例阀、伺服阀和数字阀。

开关阀是指被控制量为定值或阀口启闭控制液流通路的阀类，包括普通控制阀、插装阀、叠加阀。

本章重点介绍这一使用最为普遍的阀类。

比例阀和伺服阀能根据输入信号连续或按比例地控制系统的参数，数字阀则用数字信息直接控制阀的动作。

4.按安装连接形式划分（1）管式连接管式连接又称为螺纹连接，阀体进出油口由螺纹或法兰直接与油管连接，安装方式简单，但元件布置较为分散，对这种连接的装卸与维修不太方便。

（2）板式连接板式连接的阀各油口均布置在同一安装面上，且为光孔。

液压第六章3压力控制阀


p2 A Fb k ( x0 x)
如果忽略稳态液动力则
在k较小，且考虑到x＜＜x0，则
k p 2 ( x0 x) A
k p 2 x0 const A
上式说明了减压阀的出口压力可以基本保持恒定。
四、顺序阀 顺序阀是一种利用压力控制使两个执行元件按先后实现顺序 动作的压力阀。图6-32所示为板式连接的直动型顺序阀，阀 芯为二台肩的滑阀 如果将顺序阀的上盖或下盖旋转90°安装，则顺序阀又可以 由内控外泄变换为内控内泄、外控内泄、外控外泄等三种型 式。职能符号图见图。其中
1 2 3
4 5 k 6
1）内控内泄型安装在液压系统的回油路，出口接油箱，由 调压弹簧保证阀的进口压力，即回油背压为调定值，因此
又称为平衡阀或背压阀。此时阀芯受力平衡，阀芯稳定在 某一位置，弹簧腔的泄漏油内引至阀的出口。
2）外控内泄型用于双泵供油回路，阀的进口旁接在低压大 流量泵的出口，控制活塞的压力油引至高压小流量泵的出 口（外控）。当高压小流量泵的出口压力大于阀的调定压 力时，阀口全开使低压大流量泵经此阀卸荷回油箱，故又 称为卸荷阀。因阀的出口直接接回油箱，因此阀弹簧腔的 泄漏油内引到阀的出口（内泄）。
5
6 7
8
4 3
9 10 2 1
先导式溢流阀动画 先导式溢流阀工作原理图3 先导式溢流阀装配动画图1 先导式溢流阀装配动画图2 产品照片
（三）主要性能 1、静态特性
1）调压范围
2)压力流量特性 先导式溢流阀的开 启比通常都比直动 式大，即静态调压 偏差值比直动式小。 3）卸荷压力 4) 最大允许流量 和最小稳定流量
2 动态性能指标
（四）溢流阀的应用
（1)调压溢流 在定量泵节流调速供油系统中，利用溢流阀 将多余的油液排回油箱，调节弹簧的预紧力，也就调节了系 统的工作压力。溢流阀处于溢流状态。图、 （2)安全保护 在定量泵或变量泵供油系统中，没有多余的 油液需要排回油箱，溢流阀处于关闭状态。只有在系统过载 时溢流阀才打开，防止系统压力进一步升高，以保障系统的 安全。系统的工作压力由负载决定。图 （3）远程调压或使系统卸荷 将先导式溢流阀远控口和远 程调压阀或油箱接通以实现远程调压和系统卸荷。图、2
