楼梯建筑构造

楼梯建筑构造

表 5-1 一般民用建筑楼梯常用适宜踏步尺寸
名称
住宅 学校、办公楼 剧院、会堂 医院（病人用） 幼儿园
踢面高度 h/mm 150～175 140～160 120～150
150
120～150
踏面宽度 b/mm 250～300 280～340 300～350
300
250～280
当条件不足，进深尺寸不足，踏步宽度较小时，可以 采用加做踏步檐（踏口）或踢面倾斜的方法，以达到加宽 楼梯踏面尺寸的目的。踏步檐凸出尺寸一般为20mm～25mm
2.楼梯平台
楼梯平台是指连接两个楼梯梯段之间的水平构件。平 台用于供楼梯转折、连通某个楼层或者供使用者在攀爬一 定距离后稍事休息。根据所处的位置不同，楼梯平台分为 中间平台和楼层平台，位于两楼层之间的平台称为中间平 台；与楼层地面标高一致的平台称为楼层平台。平台由平 台梁和平台板组成。
3.栏杆（栏板）和扶手
（二）楼梯踏步尺度
楼梯梯段由若干踏步组成，每个踏步又由若干踏步
组成，每个踏步又由踏面和踢面组成。踏面尺寸与人脚尺 寸有关，一般踏面宽300mm，人脚可以完全落在踏面上， 行走较为舒适。当踏面宽度减少时，人行走在踏面上就有 后跟悬空的感觉，行走就不便，所以，踏面的最小宽度不 宜小于240mm。踢面高度与踏面宽度尺寸有关。因为，人 行走时每上一步台阶就等于人迈了一步，所以，踢面高度 与踏面宽度之和要与人的步幅相吻合。
梯段的宽度与人的身体宽度、摆幅和人流股数有关，
与是否通过较大的家具设备有关。一般只考虑通过人流时 ，应根据紧急疏散时，要求通过的人流股数多少确定。每 股人流可考虑550mm+（0～150mm），即550mm～700mm，这 里0～150mm是人流在行进过程中的摆幅。一般单股人流通 行时，梯段宽度不应小于900mm，如图5-13（a）所示；双 股人流通行时为1100mm～1400mm，如图5-13（b）所示； 三股人流通行时为1650mm～2100mm，如图5-13（c）所示 。住宅公用楼梯梯段净宽不应小于1100mm。六层以下建筑 楼梯，梯段净宽不应小于1000mm。

建筑构造—建筑楼梯结构

建筑构造—建筑楼梯结构
将端部做成开脚或倒刺插入梯段预留的孔洞内，用水泥砂浆或细石混凝土填实。 ③螺栓连接
三、楼梯的细部构造
三、楼梯的细部构造
栏杆与扶手的连接 扶手与栏杆应有可靠的连接，其方法视扶手和栏杆的材料而定：
硬木扶手与金属栏杆的连接，通常是在金属栏杆的顶端先焊接一根扁钢，然后用木螺丝将扁钢 与扶手连接在一起。
塑料扶手与金属栏杆的连接方法和硬木扶手类似。 金属扶手与金属栏杆多用焊接。
在接近踏口处设置防滑条。 防滑条的材料主要有：
金刚砂、马赛克、橡皮条和金属材料等。也可用带槽的金属材料包住踏口中，这样既防滑又起 保护作用。
三、楼梯的细部构造
三、楼梯的细部构造
2、栏杆和扶手 扶手高度一般为自踏面前缘以上900mm。 室外楼梯，特别是消防楼梯的扶手高度应不小于1100mm。 住宅楼梯栏杆水平段的长度超过500mm时，其高度必须不低于1050mm。 常用立杆材料多为圆钢、方钢、扁钢及钢管。 在立杆之间固定安全玻璃、钢丝网、钢板网等形成栏板。
一、楼梯的组成与尺度 二、钢筋混凝土楼梯构造 三、楼梯细部构造
一、楼梯的组成和尺度
1、楼梯的组成 （1）楼梯段
（2）平台
楼层平台 休息平台
（3）栏杆扶手
平面布置，梯段踏步尺寸 以及栏杆等由建筑设计确定。
栏杆扶手 楼梯段
平台
一、楼梯的组成和尺度
2、楼梯的尺寸 楼梯的坡度 踏步的尺寸 梯段的宽度 平台的宽度 梯井的宽度 栏杆扶手的高度 楼梯的净空高度
小构件装配式楼梯构成示意（3）
三、楼梯的细部构造
◆踏步及踏面的防滑处理 ◆栏杆、扶手 ◆栏杆与梯段、扶手的连接构造
三、楼梯的细部构造
1、踏步及踏面的防滑处理 楼梯踏步面层应便于行走、耐磨、防滑并保持清洁。踏步面层的材料，视装修要求而定，一般

房屋建筑学7楼梯构造建筑资料

房屋建筑学7楼梯构造建筑资料
有平台梁的板式楼梯的梯段两端放置在平台梁上，平台梁之间的距离为楼梯 段的跨度。其传力过程为：楼梯段→平台梁→楼梯间墙(图7.10(a))
无平台梁的板式楼梯是将楼梯段和平台板组合成一块折板，这时板的跨度为 楼梯段的水平投影长度与平台宽度之和。 (图7.10(b))
第21页/共57页
第22页/共57页
7.2 钢筋混凝土楼梯
现浇式钢筋混凝土楼梯：把楼梯段和平台整体浇筑在一起的楼梯。 特点：消耗模板量大，施工工序多，施工速度慢，但整体性好、刚度大、有利 于抗震。 现浇式钢筋混凝土楼梯按结构形式不同，分为板式楼梯和梁板式楼梯
第20页/共57页
板式楼梯：把楼梯段看作一块斜放的板，楼梯板分为有平台梁和无平台梁 两种情况。
第51页/ቤተ መጻሕፍቲ ባይዱ57页
第52页/共57页
第53页/共57页
第54页/共57页
自动扶梯适用于有大量人流上下的公共场所，坡度一般采用30°，按运输能力 分为单人、双人两种型号，其位置应设在大厅的突出明显位置。
自动扶梯由电动机械牵引，机房悬挂在楼板的下方，踏步与扶手同步，可以正 向、逆向运行，在机械停止运转时，自动扶梯可作为普通楼梯使用(图7.29)。
不低于该建筑物的耐火等级的规定。当井道内超过两部电梯时，需用防火结构隔 开。
第48页/共57页
③井道的隔振与隔声：一般在机房的机座下设弹簧垫层隔振，并在机房下部设置 1.5m左右的隔声层(图7.25)
④井道的通风：在井道的顶层和中部适当位置(高层时)及坑底处设置不小于 300mm×600mm或面积不小于井道面积3.5%的通风口，通风口总面积的 1/3应经常开启。
第7页/共57页
第8页/共57页
(2) 楼梯的踏步尺寸包括踏面宽和踏面高，踏面是人脚踩的部分，其宽度不应小于

房屋建筑第七章楼梯构造

房屋建筑第七章楼梯构造

楼梯的验收标准
结构安全
检查楼梯的结构是否牢固，确保其能够承受 正常的人流量和使用压力。
尺寸符合要求
检查楼梯的尺寸是否符合设计图纸的要求， 包括宽度、高度、角度等。
栏杆、扶手稳固
检查楼梯的栏杆和扶手是否稳固，确保其能 够提供足够的安全保障。
无施工缺陷
检查楼梯表面是否平整，无裂缝、脱皮等现 象，确保施工质量达标。
楼梯的维护与保养
定期清洁
定期对楼梯进行清洁，清除灰尘、污垢等，保持其整洁美观。
检查栏杆、扶手
定期检查楼梯的栏杆和扶手，确保其稳固无松动。
及时维修
一旦发现楼梯有损坏或异常情况，应及时进行维修，防止问题扩大。
定期涂漆
为保持楼梯的美观和延长其使用寿命，应定期对楼梯表面进行涂漆处理。
04
楼梯的安全与防护
美观性
楼梯的设计应与建筑整体风格 协调，提升建筑美感。
功能性
根据使用需求，楼梯可设计为 单跑、双跑、旋转式等不同形
式。
楼梯的构造要求
材料选择
楼梯应采用耐久、防火、环保的材料，如混 凝土、钢材、木材等。
防滑处理
楼梯踏步应进行防滑处理，保证行走安全。
结构稳定性
楼梯的结构应满足承载力和稳定性要求，防 止出现变形和裂缝。
安全提示语
在楼梯的显眼位置，可以设置安全提 示语，如“小心台阶”、“注意安全 ”等，以提醒人员提高安全意识。
05
楼梯的节能与环保
楼梯的节能设计
节能设计原则
在楼梯设计中应遵循节能原则， 通过合理的布局和构造，降低能
耗，提高能源利用效率。
自然采光与通风
充分利用自然光和通风，减少人工 照明和通风设备的能耗，降低建筑 运行成本。

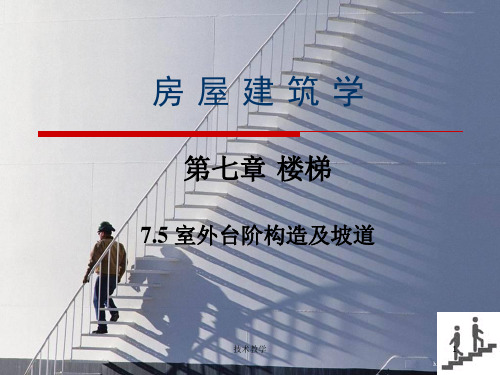

房屋建筑学 楼梯-室外台阶构造及坡道(特制材料)

房屋建筑学 楼梯-室外台阶构造及坡道(特制材料)

（一）剁斧石台阶： 385mm厚 1、素土夯实 2、300mm厚3：7灰土 3、60mm厚C15砼，台阶面向外坡1% 4、15mm厚1：3水泥砂浆找平层 5、素水泥浆结合层一道
6、10mm 厚1：1.25水泥石子用斧剁平，两遍成活。
技术教学
7
（二）水泥台阶： 380mm厚
1、素土夯实 2、300mm厚3：7灰土 3、60mm厚C15砼，台阶面向外坡1% 4、素水泥浆结合层一道 5、20mm1：2.5水泥砂浆抹面，压实赶光。
（二）防滑措施：1、锯齿形 2、防滑条
（三）材料： 1、砼
2、天然石
技术教学
10
八、常用坡道做法：
（一）水刷豆石坡道：380—420mm厚 1、素土夯实
2、300mm厚3：7灰土
3、60—100mm厚 C15砼 4、素水泥浆结合层一道
5、20 mm厚1：2水泥豆石抹面，用湿刷把浆刷去 微露小豆石，两边留20 mm宽不刷。
技术教学
17
有高差处无障碍设计的构造问题
楼梯形式及扶手栏杆
(三)楼梯、坡道扶手栏杆
楼梯、坡道的扶手栏杆应坚固适用，且应在两侧都设有扶手。 公共楼梯可设上下双层扶手。在楼梯的梯段(或坡道的坡段) 的起始及终结处．扶手应自其前线向前伸出300mm以上， 两个相邻梯段的扶手应该连通
扶手末端应向下或伸向墙面，扶手的断面形式应便于抓握。
技术教学
8
（三）铺地砖台阶： 390mm厚
1、素土夯实 2、3、4同前 5、20mm厚1：4干硬性水泥砂浆找平层 6、撒素水泥面（洒适量清水） 7、10mm厚铺地砖面层，干水泥擦缝。
技术教学
9

七、坡道：有车辆出入的室内外联系部分
（一）构造： 1、一般坡度1：6—1：12，1：10较舒适 2、＞1：8设防滑措施

《楼梯构造》课件


楼梯的重要性
楼梯是建筑物中重要的垂直交 通设施，承担着人员疏散和日 常通行的重要任务。
楼梯的安全性和舒适性对建筑 的使用功能和用户体验产生直 接影响。
楼梯的合理设计、施工和保养 对于建筑物的整体安全具有重 要意义。
02
楼梯的类型
直楼梯
01
02
03
04
定义
直楼梯是最常见的楼梯类型， 由一个或多个直线段组成，从 一层楼面延伸到另一层楼面。
适用场景
艺术馆、博物馆、展览 馆等。
设计要点
需考虑中心柱的承重能 力、踏步宽度和高度、 旋转角度等因素，确保
使用安全。
弧形楼梯
定义
弧形楼梯呈弧形或曲线形状， 通常用于大型公共空间或特殊
建筑中。
特点
造型独特，视觉效果突出，但 设计和施工难度较大。
适用场景
大型商场、酒店、剧院等。
设计要点
需考虑楼梯的曲线形状、材料 选择、承重结构等因素，确保
《楼梯构造》ppt课件
contents
目录
• 引言 • 楼梯的类型 • 楼梯的材料 • 楼梯的设计 • 楼梯的施工 • 楼梯的维护与保养
01
引言
目的和背景
介绍楼梯在建筑中的重要地位和 作用，阐述学习楼梯构造的意义
。
分析当前建筑行业对楼梯构造的 关注程度，强调楼梯安全与质量
的重要性。
提出本课件的主要内容和目的， 为后续讲解打下基础。
特点
结构简单，易于设计和建造， 空间利用率高，适用于大多数
建筑。
适用场景
住宅、办公楼、商场等。
设计要点
应考虑楼梯的宽度、坡度、踏 步数等参数，确保符合人体工
程学和安全规范。

房屋建筑学：楼梯


7.1.2 楼梯的种类
1 按使用性质分
下 一
主要 安全
页
交通 疏散
退
回
课
2 按位置分
首 页
室内 室外
章 节
页
退 出
3 按材料分
木
钢砼
钢
>7.1.2 楼梯的种类
4 按形式分
三跑 单梯段直跑
多梯段直跑弧形
螺双旋跑
剪刀合式上双分
下 一 页
退 回
课
首
页
折角 圆形
章 节
页
退 出
交双叉分式折角
7.1.3 楼梯的一般尺度
如图6，满足净高要求。
>7.1.4 楼梯设计
解： （3）平面设计（进深验算）
梯 段 净 宽 度 为 (2700-240-200)/2
=1130mm，如图7。
下 一
1）非底层
页
每一梯段8级踏步，梯段水平投影
退 回
长为L=(8-1)×260=1820mm，如图8；
课
封闭楼梯，中间平台和楼层平台的
首 页
章 节
页
公共建筑中还宜适当增大。
退
出
>7.1.3 楼梯的一般尺度
7 其它尺寸
1 梯井宽度
下 一
页
一般不宜小于60mm，且不宜大于200mm；当然，如果 退
有利用梯井采光等特殊要求的除外。
回
课
2 踏步级数
首 页
每个梯段的踏步级数不应大于18级，也不应小于3级。 章 节
页
3 梯段水平投影长度
退
出
L=(n-1)×b
2 实心栏板
实心栏板是用实体构件制作的，多采用砖砌、现浇钢 下

房屋建筑构造楼梯

高一级踏步前缘线以外范围内）量至正上方突出物下 缘间的垂直距离。
平台处净高：是指平台梁底至平台梁正下方踏步或 楼地面上边缘的垂直距离。
为保证在这些部位通行或搬运物件时不受影响,其净 空高度在平台过道处应≥２m;在楼梯段处应≥。
图5-8梯段及平台部位的净高要求
第一节楼梯的类型、组成和尺度
2.楼梯间入口处的净空高度
走时踏脚的水平面称为踏面，其宽度为踏步宽。踏步 的垂直面称为踢面，其数量称为级数，高度称为踏步 高。为了消除疲劳，每一楼梯段的级数一般不应超过 18级，同时，考虑人们行走的习惯性，楼梯段的级数 也不应少于3级，这是因为级数太少不易为人们察觉， 容易摔倒。
上一页 下一页 返回
楼梯的组成
图5-2楼梯的组成
梯段长度L则是每一梯段水平投影长度，其值为
L=b×(N-1),其中b为踏步踏面宽度 ,N为梯段踏步数。
图5-4楼梯段的宽度
(a)单人通行 (b)双人通行 (c)三人通行
返回
第一节楼梯的类型、组成和尺度
2.平台宽度 中间平台宽度≥楼梯段的宽度，以保证通行和
梯段同股数人流，同时，应便于家具搬运。医院建筑 还应保证担架在平台处能转向通行，其中间平台宽度 应不小于1800 mm。楼层平台宽度，应比中间平台更 宽松一些，以利于人流分配和停留，楼层平台宽度＞ 楼梯段的宽度。 3.楼梯井宽度
交叉跑楼梯：由两个直行单跑楼梯交叉并列而成。 通行的人流量大，且为上下楼层的人流提供了两个方 向,但仅适于层高小的建筑。
剪刀楼梯：相当于两个双跑式楼梯对接。适用于层 高较大且有人流多向性选择要求的建筑物，如商场、 多层食堂等。
第一节楼梯的类型、组成和尺度
8）螺旋形楼梯：平面呈圆形，平台与踏步均呈扇形平 面，踏步内侧宽度较小，行走时不安全。这种楼梯不 能作为主要人流交通和疏散楼梯，但由于其造型美观， 常作为建筑小品布置在庭院或室内。

《房屋建筑构造楼梯》PPT课件

整理ppt
2）双墙支承式楼梯：预制L形或一字形踏步板的两端直 接搁置在墙上，荷载传递给两侧的墙体，不需要设梯 梁和平台梁，从而节约了钢材和混凝土。
整理ppt
3）悬挑式楼梯：踏步板的一端固定在楼梯间墙上，另 一端悬挑，利用悬挑的踏步支承全部荷载，并直接传 给墙体。
6）进行楼梯净高的验算，有时也会重新调整楼梯的 踏步数及踏步的高、宽。
7）绘出楼梯的平面图及剖面图。
整理ppt
7.1.5室外台阶与坡道
1、台阶和坡道的形式 台阶由踏步和平台组成。其形式有单面踏步式、
三面踏步式等。 台阶踏步宽一般在300~400mm左右，踏步高一般在 100~150mm左右，坡度较楼梯平缓。 平台位于台阶和出入口大门之间，是室内外空间 的过渡。平台深度一般不小于1000mm。
整理ppt
台阶构造
整理ppt
台阶的变形处理
3、坡道构造
坡道材料常见的有混凝土或石块等，面层多为水 泥砂浆，其构造要求与台阶相似，同时注意加强 防滑处理，如图所示。
整理ppt
7.2钢筋混凝土楼梯构造
7.2.1现浇钢筋混凝土楼梯 7.2.2预制装配式钢筋混凝土楼梯
整理ppt
7.2.1现浇钢筋混凝土楼梯
整理ppt
7．2．2 预制装配式钢筋混凝土楼梯构造
1、小型构件装配楼梯 是把楼梯的组成部分划分为若干构件，每一构 件体积小、重量轻、易于制作、便于运输和安 装。但由于安装时件数较多，所以施工工序多， 现场湿作业较多，施工速度较慢。适用于施工 过程中没有吊装设备或只有小型吊装设备的房 屋。
整理ppt
（1）板式楼梯 板式楼梯段作为一块整浇板，斜向搁置在平台梁上。 楼梯段相当于一块斜放的板，平台梁之间的距离即为 板的跨度，楼梯段应沿跨度方向布置受力钢筋。 普通板式楼梯： 荷载--梯段板--平台梁--墙或柱。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

楼梯设计实例
下面进一步验算进深尺寸是否满足要求 300×12＋1850＋550＝5450mm＜6600一 120×2＝6360mm ⑻将上述设计结果绘制成图
返回
梯段尺寸
平面表示方法
顶层平面图 返回
第三节 钢筋砼楼梯构造
一、现浇式钢筋砼楼梯 特点： 整体性好，刚度大，设计灵活，但施工 复杂，模板耗费多 分类：板式和梁板式
二、楼梯的尺度
2、梯段尺度 梯段宽度：由通行人数的多少和建筑防火 要求决定 计算依据：每股人流≥850mm 两股人流1100～1200mm 三股人流1500～1800mm 梯段长度：L=b(n－1)
楼梯的尺度
3、平台宽度 平台宽度≥梯段的宽度，当平台上设有消 防栓时，应扣出它们所占的宽度。 中间平台宽度D1 ≥梯段宽 楼层平台宽度D2 ≥梯段宽 4、梯井宽度 梯井宽度C=60～200mm
楼梯的尺度
5、栏杆扶手尺度 一般在临空一侧设置扶手， 栏杆扶手高度为：900； 托幼建筑中为：600； 顶层平台处栏杆高度≥1050mm 梯段宽度＞1400mm时，在靠墙一侧也应设置扶手 梯段宽度＞2200mm时，中间也设置扶手
栏杆扶手的高度
楼梯的尺度
6、楼梯净空高 楼梯净高是指平台下或梯段下通行人时的 竖向净空高度，计算时是以踏步的表面到 顶棚的净高度来考虑。 梯段上净高＞2200MM； 平台梁底面下净高＞2000MM；
楼梯设计实例
⑹确定楼梯段的水平投影长度，验算楼梯 间进深尺寸是否够用。 此时注意第一级踏步起跑位置，距走廊或 门口边要有规定的过渡空间(550mm)。 300×10＋1850＋550＝4850mm＜6600－ 120×2＝6360mm 可以。
楼梯设计实例
⑺进行楼梯净空高度计算。 首层平台下净空高度等于平台标高减去平 台梁高，平台梁按照350mm考虑。 150×11—350＝1300mm 不满足2000mm的净空要求。
踏步面层的防滑
（三）栏杆及扶手
（三）栏杆及扶手
1、栏杆及扶手的形式与材料 ⑴栏杆：按构造作法 A、空花栏杆: 方钢:15-25MM, 圆钢:16-25MM, 扁钢:30-50×3-6, 钢管:φ20-φ50 空花栏杆的竖向构件空格净距不应大 于110MM,对于中小学校、住宅、幼儿园 不宜作横向花格栏杆。
采取两种措施； 一是将首层楼梯做成不等跑楼梯，第一跑为13级， 第二跑为9级， 二是利用室内外高差，本例室内外高差为600mm， 由于楼梯间地坪和室外地面还必须有至少100mm 的高差，故利用450mm高差，设3个踏步高为 150mm的踏步。此时平台梁下净空高度为 150×13十450—350＝2050mm 满足净空要求。
二、楼梯的形式
（一）单跑楼梯（直跑）
楼梯的形式
（二）双跑楼梯 A 、双跑平行梯 B 、双跑折角梯 C、双分式平行梯 D、双合式平行梯 E、双分折角梯 F、剪刀梯
双跑平行梯
双跑折角梯 返回
双分式双跑楼梯
双合式双跑楼梯
返回
双分折角梯 返回
双跑剪刀梯 返回
楼梯的形式
（三） 三跑楼梯 （四） 螺旋楼梯 （五）弧形楼梯
(4) 栏杆扶手的转弯处理
第三节
台阶与坡道
1、组成：踏步或坡段、平台 2、作法：实铺、架空 3、台阶变形处理 4、坡道表面防滑处理
常用台阶做法
常用台阶做法
常用台阶做法
常用台阶做法
B＝(4000－120×2－60)／2＝1850mm＞ 1500～1800mm（三股人流的通行要求）
楼梯设计实例
⑷确定踏步级数。 房屋的层高除以踏步高；3300／l 50＝22 级 每个梯段的级数为22／2＝11级。 ⑸确定平台宽度。 平台宽要大于等于楼梯段宽。即楼梯平台 宽＞1850mm。
（一）板式楼梯（L≤3.3M）
组成： 梯段、平台梁、平台板
荷载传递： 荷载→踏步板→梯段板→平台梁→墙或柱
特点：
（二） 梁式楼梯 (L＞3.3M)
组成： 踏步板、斜梁、平台梁、平台板 荷载传递：荷载→踏步板→斜梁→平台梁 →墙或柱 特点： 梁式梯段的形式有: 明步、暗步
二、踏面、栏杆和扶手
返回
两种方法的结合
返回
底层用直跑梯
返回
楼梯设计实例
某学生宿舍楼的层高为3300mm，楼梯间 开间尺寸4000mm，进深尺寸6600mm。楼 梯平台下作出入口，室内外高差600mm， 试设计楼梯。
解： ⑴确定楼梯形式：双跑式楼梯。
楼梯设计实例
⑵初选踏步高为150mm，踏步宽300mm。 ⑶据开间尺寸4.0m，减去两个半墙厚 120×2mm和楼梯井宽60mm，计算出楼梯 段的宽度，即：
（一）踏步面层 踏步面层作法一般与地面相同 A、水泥砂浆踏步面层 B、水磨石踏步面层 C、缸砖踏步面层 D、大理石或人造石踏步面层
（二）踏步面层的防滑
做法：通常是在踏步边缘做一至二条防滑条 或防滑包口，防滑条长度一般按踏步 长度每边减去150MM。 材料：水泥铁屑、金钢砂、塑料条或橡皮 条、金属条、马赛克、折角铁等
位于栏杆顶面，供行走时依扶之用。 高度：一般高900MM；幼托及小学校或儿 童医院需在600MM左右高度增设一 道扶；消防楼梯扶手高度不应小于 1100MM。 材料：一般用硬木，可用钢管、硬塑料、 水磨石、大理石和人造石等
2、栏杆与扶手、梯段的连接
（1）栏杆与扶手的连接 钢管扶手：与立柱多用焊接； 硬木扶手：可在立柱顶部先焊一根通长扁铁， 然后用螺栓将其固定硬木扶手， 螺栓间距300MM左右； 塑料扶手：可在立柱顶部先焊一根通长扁铁然 后将扁铁嵌固于扶手内。 人造石或大理石扶手：用水泥砂浆粘结。
⑴栏杆：按构造作法
B、栏板式栏杆 砖（1/2或1/4）、砼、钢丝网水泥、玻璃； 对于1/4砖砌栏板不够稳定，须用现浇钢砼 扶 手 联 成 整 体 ， 并 在 栏 板 内 每 隔 10001200MM加筋或立柱。 C、组合式栏杆： 空花栏杆：多用金属； 栏板：砼、砖，有机或钢化玻璃（高标准）
（2）扶手
三跑楼梯
返回
第二节 楼梯的尺度和设计
一、楼梯平面的表示法 A、底层平面图 B、中间层平面图 C、顶层平面图
二、楼梯的尺度
1、踏步尺度 （1）坡度：取决于踏步的高度与宽度 （2）踏步尺寸（高度与宽度）： 踏步尺寸的计算公式： 2h+b=600-630mm 踏步的数量（踢面的数量）： n=H/ h 踏面的数量＝n－1
梯段 平台 梯井 平台梁 踏面 踢面 栏杆扶手
（一）楼梯梯段
设有踏步供层间上下行走的通道段落
A、 踏步
踏面 踢面
B、梯梁或梯段板
一个梯段≤15步，最长不超过去18步，≥3步
（二）楼梯平台
连接两个楼段之间的水平部分；供休息、 转换方向 A、楼层平台（正平台） B、中间平台（半平台 意图
梯段尺度
楼梯下部做出入口的处理方式
（1）将底层第一梯段增长，形成步数不等 的梯段。 （2）第一梯段长度与步数不变，降低楼梯 间室内地坪标高。 （3）上述两种方法的结合。 （4）底层用直跑梯，直接上到二楼。
第一梯段增长
返回
降低楼梯间室内地坪标高
第七章 楼梯构造
目的要求： 1、使学生掌握楼梯的分类、各自优缺点 及适用范围； 2、掌握楼梯的构造形式及组成； 3、掌握楼梯的设计计算程序；
第一节
概述
作用：垂直交通设施，供人们上下楼层和 紧疏散之用 设计要求:(1)竖固耐久，安全、防火； (2)有足够的通行宽度和疏散能力； (3)美观
一、楼梯的组成
栏杆与扶手的连接
（2）栏杆与梯段的连接
A、与预埋件焊接 B、用水泥砂浆锚固 C、用膨胀螺栓固定 D、与预埋件栓接 每个梯段上栏杆立柱与梯段的连接不 得少于三处
栏杆与梯段的连接
(3)栏杆、扶手与墙、柱的连接
楼梯顶层的水平栏杆与靠墙扶手 A、与砖墙连接时，一般是在墙上预留 120×120×120的孔洞，将栏杆铁件伸入 洞内，再用C20 细石砼或高标号水泥砂浆 填实。 B、与砼柱连接时，一般是在柱上相对位置 预埋铁板，与栏杆扶手的铁件焊接
