一起汽动给水泵小汽机阀门异常波动的技术分析和处理摘要：通过对珠海电厂700MW 2#机组2A给水泵高低压进汽调门在运行中异常波动曲线分析，信号测取判断分析，找出高低压调门波动的根本根源出现在油动机上。
并提出进一步处理方案和防范措施。
关健词：汽动给水泵；高低压调门；异常波动；分析；处理引言珠海电厂700MW机组的给水系统配置两台50%MCR锅炉容量的汽动给水泵（主泵）及一台25%MCR锅炉容量的电动给水泵（启动泵）。
锅炉在启停过程及低负荷时由电动给水泵运行，正常运行时两台汽动给水泵并列运行，满足锅炉给水系统的需要。
汽动给水泵由小汽轮机驱动，通过改变汽轮机的转速来满足不同负荷的要求。
给水泵汽轮机分别由两路汽源驱动，正常运行时，由主汽轮机中压缸排汽（低压汽源）供汽，主汽轮机低负荷时，高压缸排汽作为高压汽源自动供给，两股蒸汽在调节级做功后混合，同时驱动给水泵汽轮机。
如下图：汽动给水泵的调节是这样的：小机是以蒸汽的热能为动力的原动机，由主机的抽汽作为汽源。
小机低压汽源取自中压缸排气，高压汽源取自高压缸排汽，机组正常运行时，就是由低压蒸汽驱动。
当主汽机负荷低于负荷切换点时，小机供汽由低压抽汽口切换到高压抽汽口，高压调节阀开启，将一部分高压蒸汽送入小机，此时低压调节阀保持全开状态，高压与低压两股蒸汽分别进入各自的喷嘴组膨胀，在调节级做功后混合。
随着主机负荷继续下降，高压蒸汽量不断加大，低压蒸汽量不断减少，直到为0。
1．问题的发生：在某日凌晨夜班，珠海电厂第二台机组的2A小汽机低压调门在2点05分左右开始出现了波动，同时OPS来＂A BFPT SPEED CONTROL DEVIATION HIGH"报警，其由于控制油压力低而#2控制油泵自动启动运行。
2A小汽机转速最大到了5850RPM（额定转速为5950RPM），最低转速为3690RPM。
出现了“A-BFPT LP CV FULL CLOSED”、“BFPT A HP CONTROL VAVLVE FULL OPEN”报警，8分钟的稳定后又重新开始波动，OPS来“A BFPT SPEED CONTROL DEVIATION HIGH”，A/B小机转速控制、除氧器上水阀跳至手动，水位波动较大。

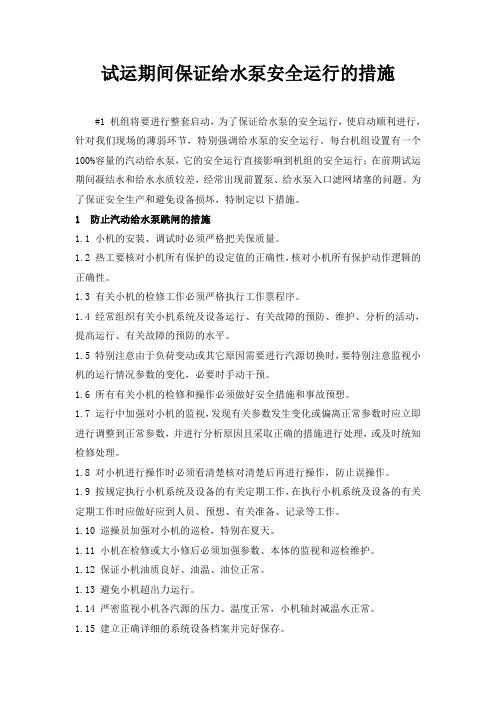

试运期间保证给水泵安全运行的措施#1 机组将要进行整套启动，为了保证给水泵的安全运行，使启动顺利进行，针对我们现场的薄弱环节，特别强调给水泵的安全运行。
每台机组设置有一个100%容量的汽动给水泵，它的安全运行直接影响到机组的安全运行；在前期试运期间凝结水和给水水质较差，经常出现前置泵、给水泵入口滤网堵塞的问题。
为了保证安全生产和避免设备损坏，特制定以下措施。
1 防止汽动给水泵跳闸的措施1.1 小机的安装、调试时必须严格把关保质量。
1.2 热工要核对小机所有保护的设定值的正确性，核对小机所有保护动作逻辑的正确性。
1.3 有关小机的检修工作必须严格执行工作票程序。
1.4 经常组织有关小机系统及设备运行、有关故障的预防、维护、分析的活动，提高运行、有关故障的预防的水平。
1.5 特别注意由于负荷变动或其它原因需要进行汽源切换时，要特别注意监视小机的运行情况参数的变化，必要时手动干预。
1.6 所有有关小机的检修和操作必须做好安全措施和事故预想。
1.7 运行中加强对小机的监视，发现有关参数发生变化或偏离正常参数时应立即进行调整到正常参数，并进行分析原因且采取正确的措施进行处理，或及时统知检修处理。
1.8 对小机进行操作时必须看清楚核对清楚后再进行操作，防止误操作。
1.9 按规定执行小机系统及设备的有关定期工作，在执行小机系统及设备的有关定期工作时应做好应到人员、预想、有关准备、记录等工作。
1.10 巡操员加强对小机的巡检，特别在夏天。
1.11 小机在检修或大小修后必须加强参数、本体的监视和巡检维护。
1.12 保证小机油质良好、油温、油位正常。
1.13 避免小机超出力运行。
1.14 严密监视小机各汽源的压力、温度正常，小机轴封减温水正常。
1.15 建立正确详细的系统设备档案并完好保存。
1.16 检修要做好设备的日常维护及设备的保养。
2 汽动给水泵跳闸事故处理2.1 汽动给水泵跳闸后检查备用电动给水泵联动，否则手动启动。
660MW机组汽动给水泵流量波动原因与调整措施探究【摘要】某公司两台660MW超超临界机组，各配置1套100%容量的汽动给水泵组。
自投产以来，1号机组在低负荷阶段经常出现给水流量波动频繁且幅度大的状况，为了控制风险，维持机组平稳运行，需通过试验进一步摸清给水流量波动的规律及原因分析，特制定相应的试验方案，并通过试验得出控制给水平台压差1.5MPa以上、小机低压调阀开度46%以上、开大汽泵再循环门40%以上等措施，给水流量能够保持相对稳定。
同时提高前置泵入口流量后，汽泵轴承振动数值明显下降，有利于给水泵组运行稳定。
【关键词】汽动给水泵、流量、波动、调整措施一、基本情况某公司两台660MW机组，各配置1套100%容量的汽动给水泵组，保证机组负荷100%BMCR的给水流量。
两台机组共用一台30%容量的启动（不具备备用功能）电动给水泵。
给水泵汽轮机为ND(Z)89/84/06型汽轮机，本汽轮机是单缸、冲动、单流、纯凝汽式、具高排汽内切换，是变参数、变转速、变功率和能采用多种汽源的汽轮机。
1号机组在低负荷阶段经常出现给水流量波动频繁且幅度大的情况。
根据给水泵厂家的意见，主给水流量波动的原因是管道特性曲线与泵组不稳定工作区重合，叠加小机低压调阀波动，造成给水流量持续波动甚至发散。
严重时甚至可能触发给水流量低MFT保护，威胁机组安全运行。
但目前仍缺乏可靠的控制措施遏制给水流量波动。
针对1号机组低负荷主给水流量波动幅度大情况，为控制风险，维持机组平稳运行，需通过试验进一步摸清给水流量波动的规律及原因分析，于是特制订相应的试验方案，对240MW～280MW负荷段的给水调整措施进行改进并跟踪效果。
二、给水流量波动的类型（1）给水流量等幅正弦波动，主要原因为中间点控制优化问题，现象体现为中间点周期性波动、给水流量周期性波动，特点是给水流量波动幅度较为固定，波动周期较长（5分钟）。
（2）小机低压调阀不灵敏引起的波动，现象体现为小机调阀在某一段开度反馈存在“锯齿状、毛刺状”，不平滑，特点是给水流量波形存在“锯齿、突起”现象，小机调阀反馈经常与调阀指令存在较大偏差（0.3%以上）。

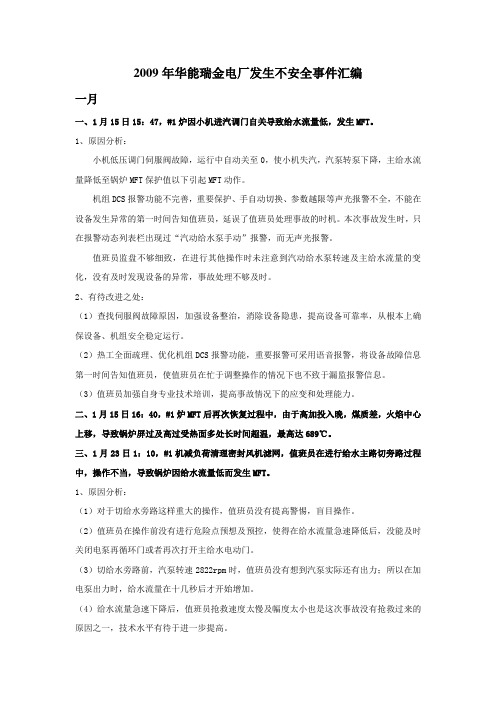

2009年华能瑞金电厂发生不安全事件汇编一月一、1月15日15：47，#1炉因小机进汽调门自关导致给水流量低，发生MFT。
1、原因分析：小机低压调门伺服阀故障，运行中自动关至0，使小机失汽，汽泵转泵下降，主给水流量降低至锅炉MFT保护值以下引起MFT动作。
机组DCS报警功能不完善，重要保护、手自动切换、参数越限等声光报警不全，不能在设备发生异常的第一时间告知值班员，延误了值班员处理事故的时机。
本次事故发生时，只在报警动态列表栏出现过“汽动给水泵手动”报警，而无声光报警。
值班员监盘不够细致，在进行其他操作时未注意到汽动给水泵转速及主给水流量的变化，没有及时发现设备的异常，事故处理不够及时。
2、有待改进之处：（1）查找伺服阀故障原因，加强设备整治，消除设备隐患，提高设备可靠率，从根本上确保设备、机组安全稳定运行。
（2）热工全面疏理、优化机组DCS报警功能，重要报警可采用语音报警，将设备故障信息第一时间告知值班员，使值班员在忙于调整操作的情况下也不致于漏监报警信息。
（3）值班员加强自身专业技术培训，提高事故情况下的应变和处理能力。
二、1月15日16：40，#1炉MFT后再次恢复过程中，由于高加投入晚，煤质差，火焰中心上移，导致锅炉屏过及高过受热面多处长时间超温，最高达689℃。
三、1月23日1：10，#1机减负荷清理密封风机滤网，值班员在进行给水主路切旁路过程中，操作不当，导致锅炉因给水流量低而发生MFT。
1、原因分析：（1）对于切给水旁路这样重大的操作，值班员没有提高警惕，盲目操作。
（2）值班员在操作前没有进行危险点预想及预控，使得在给水流量急速降低后，没能及时关闭电泵再循环门或者再次打开主给水电动门。
（3）切给水旁路前，汽泵转速2822rpm时，值班员没有想到汽泵实际还有出力；所以在加电泵出力时，给水流量在十几秒后才开始增加。
（4）给水流量急速下降后，值班员抢救速度太慢及幅度太小也是这次事故没有抢救过来的原因之一，技术水平有待于进一步提高。
汽轮机组启动及试运行时注意事项及措施前言汽轮发电机组安装完毕后，在投入生产之前，必须按照《电力建设施工及验收技术规范》相关篇章的规定，制造厂，以及调试单位编制的启动调试措施进行调整启动、试运行。
未经调整试运的设备，不得投入生产。
通过全面认真的调整与试运工作，应做到下列要求：1.检查分系统设备的安装质量，应符合图纸、制造厂技术文件及《电力建设施工及验收技术规范》（汽轮机组）的要求。
2.检查各项系统及设备的设计质量，应满足安全经济运行和操作、检修方便的要求。
3.检查、调整并考核各设备的性能，应符合制造厂的规定。
4.吹扫或冲洗各系统达到充分洁净，以保证机组安全经济的投入运行。
5.有关单位及部门提出整套设备系统交接试验的技术文件，作为生产运行的原始资料。
第一篇汽轮机组试运行前的准备工作一启动调试及验收的一般程序启动调试及验收的一般程序包括：建筑工程验收、分部试运、整组启动、技术资料备品、备件的移交及工程验收、试生产、竣工验收。
二对参加试运行人员要求参加试运的运行人员试运前必须全面掌握机组的设计特点，自动化水平，以及该类机组的运行特性。
熟知该机组的全部设备即：汽轮机本体，调节系统，凝汽设备，加热设备，除氧器，水冷系统等所属所有大小系统，各种水泵的构造和工作原理，熟知每个阀门的位置，仪表的用途，各种保护及自动装置的动作原理和作用，熟练掌握DCS中设备的启动、停机和正常运行操作；能根据规程要求正确迅速的处理所发生的各种事故和异常情况。
三试运现场应具备的条件1.厂区内场地平整，道路畅通；2.试运范围内的施工脚手架已全部拆除，环境已清理干净，现场的沟道及孔洞的盖板齐全，临时孔洞装好护拦或盖板，平台有正规的楼梯、通道、过桥、栏杆及底部护板，运行机组范围内的各层地面应按设计要求制作好；3.现场有足够的消防器材，消防水系统有足够的水源和压力，并处于备用状态，事故排油系统处于备用状态。
4.厂房及厂区的排水系统及设施能正常使用，积水能排至厂外，生活用上下水道畅通，卫生设施能正常使用。

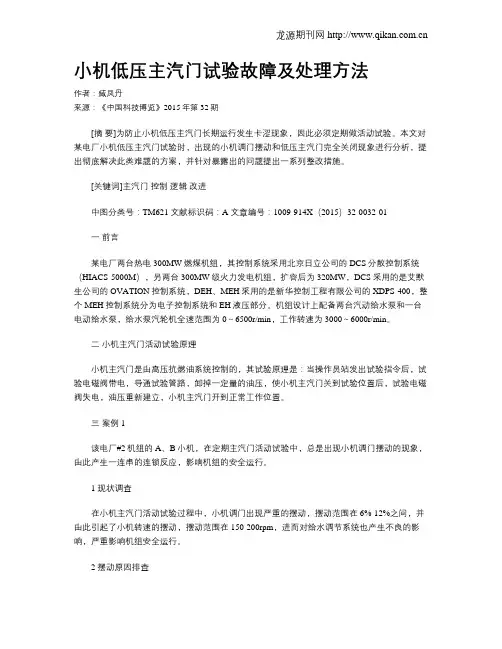

小机低压主汽门试验故障及处理方法作者：臧凤丹来源：《中国科技博览》2015年第32期[摘要]为防止小机低压主汽门长期运行发生卡涩现象，因此必须定期做活动试验。
本文对某电厂小机低压主汽门试验时，出现的小机调门摆动和低压主汽门完全关闭现象进行分析，提出彻底解决此类难题的方案，并针对暴露出的问题提出一系列整改措施。
[关键词]主汽门控制逻辑改进中图分类号：TM621 文献标识码：A 文章编号：1009-914X（2015）32-0032-01一前言某电厂两台热电300MW燃煤机组，其控制系统采用北京日立公司的DCS分散控制系统（HIACS-5000M），另两台300MW级火力发电机组，扩容后为320MW，DCS采用的是艾默生公司的OVATION控制系统，DEH、MEH采用的是新华控制工程有限公司的XDPS-400，整个MEH控制系统分为电子控制系统和EH液压部分。
机组设计上配备两台汽动给水泵和一台电动给水泵，给水泵汽轮机全速范围为0～6500r/min，工作转速为3000～6000r/min。
二小机主汽门活动试验原理小机主汽门是由高压抗燃油系统控制的，其试验原理是：当操作员站发出试验指令后，试验电磁阀带电，导通试验管路，卸掉一定量的油压，使小机主汽门关到试验位置后，试验电磁阀失电，油压重新建立，小机主汽门开到正常工作位置。
三案例1该电厂#2机组的A、B小机，在定期主汽门活动试验中，总是出现小机调门摆动的现象，由此产生一连串的连锁反应，影响机组的安全运行。
1 现状调查在小机主汽门活动试验过程中，小机调门出现严重的摆动，摆动范围在6%-12%之间，并由此引起了小机转速的摆动，摆动范围在150-200rpm，进而对给水调节系统也产生不良的影响，严重影响机组安全运行。
2 摆动原因排查首先，检查小机活动试验逻辑，未发现逻辑设计有不合理之处。
又对照设计图纸检查控制柜内设备接线，仍未发现有错误异常之处。
最后，小组成员检查电缆敷设情况，结果发现小机试验电磁阀接线电缆与小机调门反馈线电缆敷设于同一电缆槽内，经过研究分析，确定干扰原因来自电缆间相互影响。
1.设备概况广东国华粤电台山发电有限公司一期工程（2×600MW）机组给水系统配备给水系统中配备了二台汽动给水泵，每台给水泵的额定容量为锅炉给水量的50%，一台电动给水泵，电动给水泵的容量为锅炉给水量的25～30%。
机组正常工作时，二台汽动给水泵供锅炉给水，电动给水泵作为起动及汽动给水泵有故障时和一台汽动给水泵合用，以保证锅炉额定负荷。
二台汽动给水泵工作蒸汽汽源来自主汽轮机四段抽汽，备用蒸汽汽源来自再热器冷段蒸汽，调试蒸汽汽源来自辅助蒸汽。
1.1设备规范1.1.1汽轮机规范：制造厂：杭州汽轮机股份有限公司型号：NK63/71/0型式：单缸、轴流、反动式、纯凝汽式最大功率：10MW额定功率：7.11 MW实用文档连续运行调速范围：2900～5800r/min额定转速：5476 r/min危急遮断器动作转速：6300 +60r/min盘车转速：40r/min工作蒸汽温度：328℃工作蒸汽最高温度：340℃工作蒸汽压力：0.7017MPa工作蒸汽最高压力：0.8MPa备用蒸汽温度：314.8℃备用蒸汽最高温度：330℃备用蒸汽压力： 3.397MPa备用蒸汽最高压力： 3.8MPa排汽压力：7.2kPa转向：从给水泵侧看为顺时针方向1.1.2给水泵规范：型式：整体式芯包实用文档型号：HPT300-330-5s+k主出口流量：1114m3/h出口压力：22.5MPa入口压力： 2.2MPa(a)入口温度：169.4℃中间抽头流量：49m3/h中间抽头压力：10.12MPa额定转速：5715r/min效率：84.2%轴功率：8250kW1.1.3前置泵规范：型式：卧式双吸泵型号：HZB253-640额定流量：1163.3 m3/h出口压力：0.98MPa转速：1487r/min实用文档效率：86%额定功率：512kW转向：从驱动端看为顺时针方向1.1.4前置泵电动机型号：YKK450-4功率：630KW电压：6000V转速：1487r/min1.1.5调节油系统油压：0.85MPa1.1.6润滑油系统油压：0.25MPa1.1.7速关油系统油压：0.8MPa1.1.8 给水泵汽轮机油箱：总储油量9m3，总容量9.8m3。

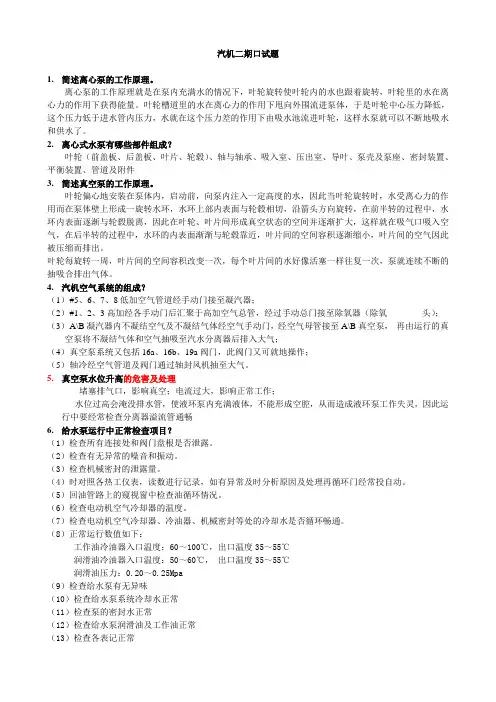

汽机二期口试题1.简述离心泵的工作原理。
离心泵的工作原理就是在泵内充满水的情况下，叶轮旋转使叶轮内的水也跟着旋转，叶轮里的水在离心力的作用下获得能量。
叶轮槽道里的水在离心力的作用下甩向外围流进泵体，于是叶轮中心压力降低，这个压力低于进水管内压力，水就在这个压力差的作用下由吸水池流进叶轮，这样水泵就可以不断地吸水和供水了。
2.离心式水泵有哪些部件组成？叶轮（前盖板、后盖板、叶片、轮毂）、轴与轴承、吸入室、压出室、导叶、泵壳及泵座、密封装置、平衡装置、管道及附件3.简述真空泵的工作原理。
叶轮偏心地安装在泵体内，启动前，向泵内注入一定高度的水，因此当叶轮旋转时，水受离心力的作用而在泵体壁上形成一旋转水环，水环上部内表面与轮毂相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此在叶轮、叶片间形成真空状态的空间并逐渐扩大，这样就在吸气口吸入空气，在后半转的过程中，水环的内表面渐渐与轮毂靠近，叶片间的空间容积逐渐缩小，叶片间的空气因此被压缩而排出。
叶轮每旋转一周，叶片间的空间容积改变一次，每个叶片间的水好像活塞一样往复一次，泵就连续不断的抽吸合排出气体。
4.汽机空气系统的组成？（1）#5、6、7、8低加空气管道经手动门接至凝汽器；（2）#1、2、3高加经各手动门后汇聚于高加空气总管，经过手动总门接至除氧器（除氧头）；（3）A\B凝汽器内不凝结空气及不凝结气体经空气手动门，经空气母管接至A\B真空泵，再由运行的真空泵将不凝结气体和空气抽吸至汽水分离器后排入大气；（4）真空泵系统又包括16a、16b、19a阀门，此阀门又可就地操作；（5）轴冷经空气管道及阀门通过轴封风机抽至大气。
5.真空泵水位升高的危害及处理堵塞排气口，影响真空；电流过大，影响正常工作；水位过高会淹没排水管，使液环泵内充满液体，不能形成空腔，从而造成液环泵工作失灵，因此运行中要经常检查分离器溢流管通畅6.给水泵运行中正常检查项目？（1）检查所有连接处和阀门盘根是否泄露。
汽动给水泵运行操作规程(试行)目录第一章汽动给水泵技术规范第一节小汽轮机设备规范第二节给水泵设备规范第二章汽动给水泵操作规范第三章事故处理第一章汽动给水泵设备规范及技术规范第一节小汽轮机设备规范一、汽动给水泵设备规范二、结构概述该汽轮机由下列主要部套组成：汽轮机本体、调速系统、前后轴承座、底盘及润滑油冷却系统等。
汽轮机本体与被拖动机械直接用联轴器相联，调速系统由电子调速器及机械杠杆式直动调节汽阀组成，完成对汽轮机的现场控制（手动方式、自动方式），也可以接受上位机下传的4-20mA信号实行上位机（DCS）远程控制。
使汽轮机调节转速稳定，易于调节，运行可靠。
综上所述本机组具有可靠、快速启动、结构紧凑、安装方便、综合投资低。
1、热力系统从汽轮机排汽管道来的蒸汽经隔离阀至汽轮机汽阀总成，并通过它进入汽缸，经喷嘴组，冲动叶轮做功后，排入背压管网。
在背压管网前并联有手动放空气阀及弹簧安全阀，它在机组并入热网试车或背压过高时可将背压蒸汽自动排入大气，以确保机组安全。
从汽阀总成及汽缸中来的凝结疏水直接排入地沟。
汽轮机前、后汽封漏汽排入地沟。
2、汽轮机结构汽轮机汽缸有上、下二部分组成。
汽缸上半由ZG25合金钢整体浇注而成，汽缸下半由前后两部分组成：汽缸下半后缸材料由ZG25合金钢浇注，下半前缸汽室由ZG25合金钢浇铸，前后汽缸用螺栓及电焊联接成一整体。
在蒸汽室上安装有手动阀，当参数过低或功率不足时，可打开此阀达到增加出力的目的。
前、后轴承座以垂直的半圆法兰分别与汽缸前后法兰以螺栓及定位销联接，前轴承座下部有弹性支座，这些部件一起安装在底盘上，形成汽轮机静子。
前轴承座下部弹性支撑能够吸收汽轮机静子因膨胀而引起的轴向变形。
转子的轴向定位是用推力轴承固定在静子上，形成相对死点。
汽轮机的转子分别安装在前轴承座与后轴承座上，它由转子及叶轮叶片组成。
它们与喷嘴组（安装在蒸汽室内）、转向导叶环组成汽轮机的通流部分。
叶轮用红套工艺固定在转子上。
汽动给水泵及其系统调试报告摘要：本报告主要对华电铁岭电厂二期扩建工程6号600MW机组汽泵及其系统的调试情况进行了总结，对调试过程中出现的问题及处理过程进行了论述，从而得出调试结论。
关键词：系统调试小汽机汽泵给水引言本机组的给水系统配备有一台25％容量的电动给水泵组和二台50％容量的汽动给水泵组，其中汽动给水泵组由给水泵汽轮机(简称小汽机)、主给水泵、前置泵等设备组成。
泵组由沈阳鼓风机（集团）有限公司成套供货，小汽机由哈尔滨汽轮机厂有限责任公司提供，型号为NGZ83.6/83.5/06，型式为单缸、单轴、单流、反动式纯凝汽机。
小汽机与主汽轮机共用凝汽器真空系统。
小汽机盘车系统采用电动盘车系统，电动盘车转速为42r/min。
小汽机的正常工作汽源来自主机的四段抽汽，启动调试汽源及低负荷汽源由辅助蒸汽系统供汽，汽源切换由自动调节器进行汽源无扰切换。
正常工作汽源经过低压自动主汽门进入蒸汽室，蒸汽室内装有提板式调节汽阀，调节汽阀的油动机通过杠杆机构控制提板调节阀开度，控制小汽机的进汽量，从而控制小汽轮机转速；备用蒸汽也经过低压自动主汽门、调节汽阀进汽至小汽机，小汽机排汽至主机凝汽器。
小汽机润滑油系统、调节保安系统均由小汽机油站供油。
控制系统采用中央控制室的电液数字调节系统(MEH)，接受锅炉水位信号、给水流量及主汽流量信号对汽动给水泵转速进行自动调节，以满足机组不同工况下的给水需要。
保安系统配有危急保安装置，用于超速保护和轴位移保护，配有机械飞锤、轴向位移、轴振测量装置和轴承温度等测量装置。
给水泵两端采用机械密封，机械密封的冷却水来自闭式水系统。
1系统主要设备的技术参数1.1汽前电机泵型号：额定功率：额定电压：额定电流：额定转速：YKS400-4560kW6000V66A1487r/min允许温升环境温度：重量：绝缘等级：厂家：80℃40℃3890kgF哈尔滨电机厂有限责任公司1.2汽泵前置泵型号：QG400/300CW转速：1480r/min（流量：扬程：1033.6m 3/h136m厂家：转向沈阳水泵股份有限公司1.3 汽动给水泵型号：流量：扬程：MDG366 850.97m 3/h3270.4m转速：厂家：转向5200r/min沈阳水泵股份有限公司顺时针(从驱动端看)1.4 汽动给水泵汽轮机型号： NGZ83.6/83.5/06型式： 单缸、单轴、冲动式额定转速： 5500 r/min调速范围： 3000－6000 r/min额定进汽压力： 0.950 MPa最大进汽压力： 1.0355 MPa辅汽进汽压力： 0.8～1.3MPa1.5小机直流油泵电机制 造 厂： 哈尔滨汽轮机厂有限责任公司设计功率： 11 MW最大功率： 14 MW脱扣转速： 6160（机械）/6050 r/min 电子）额定进汽温度： 378.5 ℃最大进汽温度： 379 ℃辅汽进汽温度： 250 ℃型号：额定功率： 额定电压： 额定电流：额定转速：Z2 －51L510kW 220V 53.8A3000r/min励磁方式：重量： 绝缘等级：厂家：并125kg B西安西玛电机(集团)有限公司1.6小机直流油泵型式： 型号： 流量： 扬程：转向液下泵311.452z-6 24m 3/h 40m逆时针(从电机侧看)轴功率：转速： 效率：厂家：4.8kW2950r/min 55%中铁十八工程局涿洲水泵厂1.7小机交流油泵电机型号： 额定功率： 额定电压： 额定电流：厂家：YB2-160L-218.5kW 380V 35.5A沈阳风华电机有限公司额定转速：额定频率： COSФ ：绝缘等级：2940r/min50Hz 0.89F厂家： 3厂家： 1.8小机交流油泵型式： 型号： 流量：扬程：液下泵311.401z-6 30m 3/h87m轴功率：转速： 厂家：转向12.5kW2950r/min中铁十八工程局涿洲水泵厂1.9机盘车电机型号： 额定功率：额定电压： Y132S2-27.5kW380V额定频率：额定转速：COSФ ：50Hz2900r/min0.88额定电流：15A 佳木斯电机股份有限公司1.10小机排烟风机型号： 流量： 电机功率： 全压：转向132.411.27824m 3/h 2.2kW 3530Pa顺时针(从电机侧看)介质温度：转速： 介质密度：厂家：20℃2900r/min 1.2kg/m杭州余杭特种风机厂1.11小机排烟风机电机型号： 额定功率： 额定电压：额定电流：YB2-90L-22.2kW 380V4.8A额定转速：额定频率：COSФ ：2850r/min50Hz0.851.12小机冷油器型式： 型号：设计压力： 板式M10-BFMI0.8MPa设计温度：流程组合：90℃1×67H1×67H试验压力：1.04MPa 阿法拉伐设备制造有限公司1.13小机排汽管金属波纹膨胀节型号： 设计压力： 设计温度： 疲劳寿命：轴向位移：DN21000.25MPa 150℃ 10000 次35mm横向位移：轴向刚度： 横向刚度：厂家：35mm605N/mm 1035N/mm南通诺玛特机械有限公司2 调试方法及目的汽动给水泵组及其系统调试分为小汽机润滑油、调节保安油系统油循环，小汽机供汽管路及轴封管路吹扫，润滑油、调节保安油系统油压整定，MEH系统调试，调节系统静态试验，小汽机及汽动给水泵组联锁保护试验，小汽机盘车装置调试，小汽机单体启动试验，小汽机带泵启动试验，泵组及其系统在机组整套启动及168小时试运行期间的动态考核。
给水泵试验操作作业指导一、水泵试验的前期准备1、接通各配电箱、油泵、水泵、电动阀门、仪表的电源。
打开操作台、扭矩仪、计算机电源开关；确认计算机DCS系统通电并登陆运行正常。
2、检查被试水泵、溶滑油、密封水、平衡水等设备的管路是否连接正常。
轴联器连接是否可靠正确。
3、确定相关阀门的开/关位置是否满足试验要求。
阀门开/关如下：被试水泵入口阀开、入口总管阀开、出口调节阀开11%、流量切换阀开、偶合器勺管开15%、放空阀关、充气阀关。
4、检查储水罐水位(3—3.8m)、补水箱水位(1.2—1.7m)是否正常。
储水罐压力0.15—0.5Mpa。
5、启动冷却水泵。
冷却水压力0.15—0.3Mpa。
6、启动溶滑油泵。
溶滑油压力0.10—0.35Mpa。
7、启动密封水泵。
密封水压力0.2—0.35Mpa。
8、计算机DCS系统试验参数设置正确；联锁保护投入运行。
二、水泵试验开始1、通知配电房主开关至准备启动状态；通知测试人员作好启动准备。
2、按下启动按钮，启动主机运行。
3、注意观察溶滑油压力、被试泵进出口压力和流量、储水罐压力、密封水压力、电机温度、偶合器温度、振动等参数是否正常。
（溶滑油泵是否联锁启/停）4、缓慢调节勺管位置使转速满足试验转速的要求。
5、调节泵出口调节阀使流量点到满足试验要求。
稳定后采集数据。
6、随时密切观察溶滑油压力、被试泵进出口压力和流量、储水罐压力、密封水压力、电机温度、偶合器温度、振动等参数是否正常，以保证试验。
7、重复4、5试验至测试数据全部采集完成，保存试验数据。
三、正常停机1、调节勺管位置使转速至低速。
2、按下停机按钮，停止主机运行。
3、联锁启动溶滑油泵。
在主机停机后延时10分钟停溶滑油泵。
4、停止密封水泵运行。
5、停止冷却水泵运行。
在主机停机后延时10分钟停冷却水泵。
6、依次关闭被试水泵入口阀、出口调节阀开、流量切换阀开、偶合器勺管。
四、紧急停车场合和方法1、当遇到下列情况必须进行紧急停机。
汽动给水泵密封水泄漏大回水不畅问题的措施
一、汽动给水泵密封水系统
凝结水经过压力调整门到给水泵两端密封，内侧密封回水一路经过水封到凝结器，一路排地沟（此路未接排地沟管道）；外侧密封水排地沟。
二.存在问题
1. 汽动给水泵启停时密封水回水不畅，大量从呼吸孔等处泄漏，水从1
2.6米流到0米小机油箱处，象下雨一样。
2.大量密封水泄漏容易造成给水泵润滑油吸入密封水而油中大量含水。
三.处理方案
1.手动方案：
1）在密封水回水母管上，装排地沟管阀。
2）在汽动给水泵启停时提前开启该密封水排地沟门（也可结合调小密封水进水门）即可。
2.自动方案（请利用汽泵启动时试验）
开启水封上至地沟排水门。
说明：当汽动给水泵启停时密封水将会从此处溢流；正常运行时，经计算，水封外侧水位高度约仍有1－2米。
因此能够保持水封，真空不会被破坏。
这样，开启水封上至地沟排水门后，汽泵启停、运行将不需要进行其他操作。
总说明：现安该1.2方案试验。
否则下一步还有方案。
汽轮机知识考试(试卷编号111)1.[单选题]在转动机械试运行起动时，除运行操作人员外，其他人员应先远离，站在转动机械的（）位置，以防止转动部分飞出伤人。
A)前面B)轴向C)径向答案:B解析:2.[单选题]重大危险源，是指长期地或者临时地生产、搬运、使用或者储存危险物品，且危险物品的数量（ ）临界量的单元（包括场所和设施）。
A)超过B)等于或者超过C)等于答案:B解析:3.[单选题]凝汽式汽轮机正常运行中，当主蒸汽流量增加时，它的轴向推力（ ）A)增加B)不变C)减少答案:A解析:4.[单选题]给水泵在正常运行中，各级产生的轴向推力，是指向 。
A)出口B)入口C)平衡答案:B解析:5.[单选题]转动机械检修需拆装轴套、对轮和叶轮时，如需使用气焊加热，应做好防止（ ）的措施。
A)灼烫伤B)转动C)着火答案:A解析:A)30℃B)35℃C)38℃答案:B解析:7.[单选题]大型凝汽器的热水井中装设有 （）。
A)除盐装置B)除铁装置C)除氧装置答案:C解析:8.[单选题]汽轮机凝汽器真空变化，引起凝汽器端差变化，一般情况下，当凝汽器真空升高时， 端差（ ）。
A)增大B)不变C)减小答案:C解析:9.[单选题]汽轮机任一保护动作都关闭（ ）A)调速汽门B)主汽门C)主汽门和调速汽门答案:C解析:10.[单选题]乙炔气瓶使用时，不应完全放空，必须留有（ ）表压的余压。
A)0.05-0.1MPaB)0.01-0.031MPaC)0.02-0.05MPa答案:A解析:11.[单选题]给水中溶解的气体危害性最大的是 。
A)氧气B)二氧化碳C)氮气答案:A12.[单选题]我厂#2机投轴加均压箱时保持均压箱温度在 以下。
A)260℃B)270℃C)280℃答案:A解析:13.[单选题]汽轮机油系统油循环及盘车连续运行应在（ ）进行。
A)点火前B)点火后C)冲转前D)无明确要求答案:A解析:14.[单选题]保护系统中要求自动主汽门关闭时间小于 ( )。
西安热工研究院电站启动调试技术研究中心二 ○ ○ 五 年 五 月合同编号：TPRI/T8-CA-00x-2005A 措施编号：TPRI/T8-MA-T009-2005A华能太仓电厂4号机组 小机及汽动给水泵试验措施受控状态：受控文件受控号：编写：周国强审核：批准：目录1、编制目的2、编制依据3、调试质量目标4、系统及主要设备技术规范5、调试范围6、调试前应具备的条件7、调试工作程序8、调试步骤9、组织分工10、安全注意事项11、几点说明12、附图—小汽轮机启动曲线13、附录附录1 调试质量控制点附录2 调试前应具备的条件检查清单附录3 汽动给水泵试运参数记录表1.编制目的1.1检查汽动给水泵组及其系统的运行情况，检查泵组的性能，发现并消除可能存在的缺陷；1.2检查电气、热工保护联锁和信号装置，确保其动作可靠；1.3确认小汽轮机调节保安系统工作可靠，并完成小汽轮机单转时试验项目；1.4为机组整套启动试运作准备。
2.编制依据2.1《火电工程启动调试工作规定》1996年5月2.2《火电工程调整试运质量检验及评定标准》2.3《火力发电厂基本建设工程启动及竣工验收规程》1996年版2.4《电力建设安全工作规定（火力发电厂部分）》2.5《汽机热力系统图》太仓电厂2.6《NK63/71/0型汽轮机小机说明书》2.7《机组运行规程》太仓电厂2.8制造厂厂家产品使用说明书3.调试质量目标符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。
专业调试人员、专业组长应按附录1（调试质量控制点）对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作顺利进行。
4.系统及主要设备技术规范4.1系统介绍太仓电厂4号机配备二台50％容量汽动给水泵组及一台30％容量电动调速给水泵，汽动给水泵组的汽轮机为单缸、轴流、反动式凝汽汽轮机，该机设有二套配汽机构，工作蒸汽汽源来自主机的四段抽汽，备用蒸汽汽源来再热冷段蒸汽。
控制系统采用了数字电液调节系统(MEH)，控制用油来自主机调节系统EH控制油。
汽封系统与主机汽封系统合并，排汽通过真空碟阀排入主凝汽器。
汽动给水泵组系统的功能是将除氧器水箱内的给水经前置泵和汽动给水泵增压后，依次经过各高压加热器，最后进入锅炉省煤器。
同时提供过热器减温器、再热器减温器及高压旁路减温器所需的减温水。
系统基本流程为：除氧器水箱→电泵前置泵电动给水泵→3号高压加热器→2号高压加热器→1号高压加热器→锅炉省煤器。
4.2小汽机主要技术规范4.2.1汽源4.2.1.1工作蒸汽汽源来自主机四段抽汽；4.2.1.2备用蒸汽汽源来自再热冷段蒸汽。
4.2.1.3调试用蒸汽汽源来自辅助蒸汽，压力：1.3 MPa（a），温度：350℃，辅助蒸汽流量为：～5t/h。
（空负荷）4.2.1.4汽轮机的密封蒸汽来自主机低压汽封母管的减温器之后，压力：0.12 MPa（a），温度：150～250℃；与主机共用轴封冷却器。
4.2.2汽源切换方式再热器冷端蒸汽外切换。
4.2.3排汽4.2.3.1排汽通入主凝汽器；4.2.3.2主凝汽器额定压力0.0044/0.0054 MPa（a），小汽轮机排汽平均压力为0.0066MPa（a）；4.2.3.3主凝汽器夏季压力0.0118 MPa（a），小汽轮机排汽压力为0.0135 MPa（a）。
4.2.4工作能力4.2.4.1两台汽泵并列运行能供100％BMCR的给水量；4.2.4.2一台汽泵与一台电泵并联运行能供90％BMCR的给水量；4.2.4.3一台汽泵单独运行时，能供60％BMCR的给水量。
4.2.5设计工况点4.2.5.1设计工况点为主机THA负荷工况。
4.2.5.2设计工况点轴功率为8874KW，转速为5782r/min。
4.2.6调速范围：3000～5900r/min。
4.2.7跳闸转速：6430 r/min（电子），约6360 r/min（机械）。
4.2.8转向：顺汽流看为顺时针4.2.9汽源切换点：≤40％主机负荷4.3前置泵型号：HZB253-640额定扬程： 142.5m流量： 1089.5m3/h额定转速： 1490r/min汽蚀余量： 3.4m4.4前置泵电机型号：电压：6000V电流：70.1A额定功率： 600kW额定转速： 1500r/min4.5主给水泵型号：S u l z e r H P T300-340-6s入口压力： 2.42MPa出口压力： 29.85MPa流量： 1053m3/h抽头压力： 12MPa抽头流量： 36m3/h转速： 5782r/min汽蚀余量： 22m轴功率： 9468.6kW密封形式：机械密封4.6供油装置4.6.1主油泵型号： 100YL-120T扬程： 117~128m流量： 30~85m3/h电机电压： 380V电机功率： 55kW数量： 2台4.6.2事故油泵型号： 2CY18/3.6出口压力： 0.36MPa流量： 18m3/h电机电压： 220V电机功率： 5.5kW数量： 2台5. 调试范围汽动给水泵系统调试从汽动给水泵单体调试开始，以及系统投运及动态调整等项目。
6. 调试前应具备的条件系统调试工作正式开始以前，调试人员应按附录2（调试前应具备的条件检查清单）所列内容对本系统调试应具备的条件进行全面检查，并做好纪录。
6.1 低压及辅助蒸汽系统已经冲管，并符合要求，辅汽用汽疏水正常；6.2 润滑油系统油循环结束，油质合格，油箱油位正常，冷油器通水试验合格，排烟装置及加热装置可以投用；6.3 EH 系统清洗结束，并达到规定要求； 6.4 MEH 调节系统静态调试完毕，可以投用；6.5 与单机单转有关的所有保护、联动及报警等装置整定完毕，并投入，监视仪表齐全、可靠；6.6 小机盘车装置、排汽碟阀试验合格；6.7 循环水泵及循环水系统调试完毕，符合要求； 6.8 真空泵及其系统调试完毕，符合要求； 6.9 轴封系统可投入； 6.10 大机盘车可投入；6.11 凝结水泵及其系统分部试运结束，符合要求； 6.12 小机与主泵的联轴器已脱开； 6.13 工业水系统可投入；6.14试运现场道路畅通，照明充足，通讯设备方便可用，并配备足够的消防器材。
7. 调试工作程序电动给水泵系统的调试工作可按如下所示流程图进行：8. 调试步骤8.1 汽动给水泵组试运程序8.1.1电动前置泵试运转，由安装单位在泵组试运前进行；8.1.2小汽轮机单独试运转；8.1.3汽动给水泵组试运转，采用给水再循环方式进行；8.1.4带负荷试运<整套启动试运中投用)。
8.2小机单独试运(首次试转用辅助蒸汽)8.2.1启动步骤8.2.1.1辅汽系统的投运a.首次启动采用辅助蒸汽；b.辅汽系统投用时应保持辅汽联箱的压力为0.8～1.0MPa，温度在300℃以上；c.确认主机处于盘车状态，真空系统运行正常，真空在-77kPa以上。
8.2.1.2投入油系统a.启动排烟风机，b.启动主油泵，主油泵出口油压应为1274KPa，润滑油油压应为98.1～147KPa。
8.2.1.3启动盘车装置，检查盘车转向正确，转速为80~120r/min。
第一次启动后，启、停机不再盘车，再次冲转时应在500r/min左右进行低速暖机，直至转子偏心小于7mm；8.2.1.4抽真空a.逐步打开小汽机排汽碟阀，注意凝汽器真空变化；b.碟阀全开时，小汽机真空应与大机真空一致。
8.2.1.5投入轴封系统a.全面检查小机轴封系统具备投入条件后，在连续盘车状态下开启回汽隔离阀和供汽隔离阀，同时投入大、小机轴封供汽，维持真空在允许值以上；b.向轴封送汽时，应监视轴封冒汽量，前后轴封供汽的蒸汽压力为0.0117～0.0138MPa(a)，温度为121～176.7℃。
8.2.1.6暖管a.开启低压主汽门前低压蒸汽管道上的所有疏水阀；b.开启辅汽供小机隔离门，对低压管道进行暖管，在暖管过程中应检查系统管道，阀门有无泄漏。
8.2.1.7冲转前的试验a.危急遮断装置试验将保安系统复位，危急遮断装置处于正常位置；开启速关阀及调节汽阀(供汽电动门关闭)；手拍危急遮断装置，观察速关阀及调节汽阀关闭是否正常。
b.电磁阀试验用停机电磁阀重复上述试验。
c.机械式轴向位移保护将保安系统复位，危急遮断装置处于正常位置，开启速关阀及调节汽阀(供汽电动门关闭)；推动机械式轴向位移保护拉钩，观察速关阀及调节汽阀关闭是否正常。
d.低油压试验调节油压力降至0.6MPa时，报警，联起备用油泵；润滑油压降至150kPa时，报警，联起备用油泵；润滑油压降至80kPa时，直流油泵联动；润滑油压降至40kPa时电磁阀动作，使得速关阀及调节汽阀同时快速关闭停机；润滑油压降至20kPa时，盘车装置自停；e.主汽门活动试验f.调速汽门严密性试验8.2.2冲转8.2.2.1冲转条件a.偏心度<0.076mm；b.润滑油压：0.12-0.15MPa；油温：35℃～45℃；c.主汽门前蒸汽参数：压力：0.8～1.0MPa；温度：280℃以上；d.真空在-77KPa(a)以上；e.确认小机本体疏水阀门在开启位置。
8.2.2.2冲转及升速首次启动为冷态启动，按冷态启动升速曲线(见附图)进行升速。
a.将MEH控制方式置于“手动”按“阀位增加”键，以每分钟100r/min的升速率升转速至800r/min，按“升速曲线”确定中速暖机时间，在暖机期间完成对小机动静部分及滑销系统的检查，并全面检查机组运行情况；b.按“启动升速曲线”升速至5750r／min，在此其间可调整各疏水门的开度，全面检查机组运行情况，测量记录有关参数；c.进行就地遮断及远方脱扣试验，确认其动作正常后进行有关保护试验。
8.2.2.3机械超速试验a.将危急遮断及复位装置上的隔离手柄恢复正常；b.将电超速保护转速设定值调至6200r/min；c.用升速按钮提升转速至6150±50 r/min，危急遮断器应动作，并记录动作转速值，还应观察遮断指示器指示是否正确；d.按上述步骤共做二次。
注意；若危急遮断器动作，应待小机转速降至5400r／min以下时，方可重新挂闸(就地手动或远方操作)。
8.2.2.4电超速试验a.将危急遮断及复位装置上的隔离手柄恢复正常；b.将电超速保护转速值重新设定至6090r/min；c.用升速按钮提升转速至6090r/min，保护应动作，并记录动作转速值；8.2.3停机8.2.3.1按“阀位减少”键，将转速降至3000r/min，打闸停机并记录其惰走时间，并及时打开各疏水门；8.2.3.2关小机排汽碟阀，真空至“0”后停轴封供汽；8.2.3.3其它操作按电厂运行规程执行。
