10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。
电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。
V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插接地公共端“COM”插孔黑表笔始终插入此接地插孔中。
三极管β值测量档位电阻测量档位直流电压测量档位电容容量测量档位直流电流测量档位交流电流测量档位交流电压测量档位二极管压降测量档位及蜂鸣档三极管β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。
一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。
特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。
测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。
特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。
禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。
在路检测时注意电阻不能有并联支路。
电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。

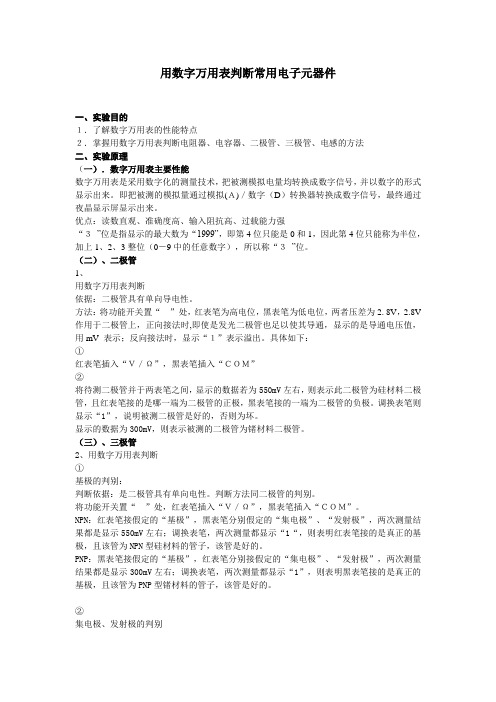

用数字万用表判断常用电子元器件一、实验目的１．了解数字万用表的性能特点２．掌握用数字万用表判断电阻器、电容器、二极管、三极管、电感的方法二、实验原理（一）．数字万用表主要性能数字万用表是采用数字化的测量技术，把被测模拟电量均转换成数字信号，并以数字的形式显示出来。
即把被测的模拟量通过模拟(Ａ)／数字（D）转换器转换成数字信号，最终通过夜晶显示屏显示出来。
优点：读数直观、准确度高、输入阻抗高、过载能力强“３”位是指显示的最大数为“1999”，即第4位只能是0和1，因此第4位只能称为半位，加上1、2、3整位（0－9中的任意数字），所以称“３”位。
（二）、二极管1、用数字万用表判断依据：二极管具有单向导电性。
方法：将功能开关置“”处，红表笔为高电位，黑表笔为低电位，两者压差为2. 8V，2.8V 作用于二极管上，正向接法时,即使是发光二极管也足以使其导通，显示的是导通电压值，用mV 表示；反向接法时，显示“１”表示溢出。
具体如下：①红表笔插入“Ｖ／Ω”，黑表笔插入“ＣＯＭ”②将待测二极管并于两表笔之间，显示的数据若为550mV左右，则表示此二极管为硅材料二极管，且红表笔接的是哪一端为二极管的正极，黑表笔接的一端为二极管的负极。
调换表笔则显示“1”，说明被测二极管是好的，否则为坏。
显示的数据为300mV，则表示被测的二极管为锗材料二极管。
（三）、三极管2、用数字万用表判断①基极的判别：判断依据：是二极管具有单向电性。
判断方法同二极管的判别。
将功能开关置“”处，红表笔插入“Ｖ／Ω”，黑表笔插入“ＣＯＭ”。
NPN：红表笔接假定的“基极”，黑表笔分别假定的“集电极”、“发射极”，两次测量结果都是显示550mV左右；调换表笔，两次测量都显示“1“，则表明红表笔接的是真正的基极，且该管为NPN型硅材料的管子，该管是好的。
PNP：黑表笔接假定的“基极”，红表笔分别接假定的“集电极”、“发射极”，两次测量结果都是显示300mV左右；调换表笔，两次测量都显示“1”，则表明黑表笔接的是真正的基极，且该管为PNP型锗材料的管子，该管是好的。
实验一常用电子元器件的识别和测量一、实验目的1.认识常用的电子元器件2.掌握万用表的使用方法二、实验设备及仪器1.电阻、电容、二极管、三极管：若干2.万用表：一块三、实验内容及实验步骤1.电阻阻值的判定色环标志法：是用不同颜色的色环在电阻器表面表示标称阻值和允许误差。
（1）两位有效数字的色环标志法普通电阻器用四条色环表示标称阻值和允许偏差，其中三条表示阻值，一条表示偏差，如下图1所示：如：色环A－红色；B－黄色如：色环A－蓝色；B－灰色；C－黑色C－棕色；D－金色 D－橙色；E－紫色则该电阻标称值及精度为：则该电阻标称值及精度为：24×101=240Ω精度：±5% 680×103=680KΩ精度：±0.1%图2 三位有效数字的阻值色环标志法图1 两位有效数字的阻值色环标志法（2）三位有效数字的阻值色环标志法精密电阻器用五条色环表示标称阻值和允许偏差，如图2所示：测量给定的电阻，并把结果填入列表1电容的测量，一般应借助于专门的测试仪器。
通常用电桥。
而用万用表仅能粗略地检查一下电解电容是否失效或漏电情况。
测量电路如图3所示图3 电容的测量测量前应先将电解电容的两个引出线短接一下，使其上所充的电荷释放。
然后将万用表置于1K档，并将电解电容的正、负极分别与万用表的黑表笔、红表笔接触。
在正常情况下，可以看到表头指针先是产生较大偏转（向零欧姆处），以后逐渐向起始位（高阻值处）返回。
这反映了电容器的充电过程，指针的偏转反映电容器充电电流的变化情况。
一般说来，表头指针偏转愈大，返回速度愈慢，则说明电容器的容量愈大，若指针返回越接近起始位（高阻值），说明电容器漏电阻很大，指针所指示电阻值，即为该电容器的漏电阻。
在测漏电阻的整个过程中，指针始终停在∞位置，表明电容器内部开路；若指针始终停在0位置，表明电容器内部短路将读取值与测量值填入下表2。
3一个二极管的正、反向电阻值差别越大，其性能就越好；如果双向电阻值相差较小，说明二极管质量差，不能使用；如果双向电阻值都为无穷大，则说明该二极管已经断路；如双向电阻值均为零，说明二极管已被击穿。
数字万用表使用和常用电子元器件的识别与检测WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。
电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。
V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插接地公共端“COM”插孔黑表笔始终插入此接地插孔中。
三极管β值测量档位电阻测量档位直流电压测量档电容容量测量档直流电流测量档交流电流测量档交流电压测量档二极管压降测量三极管β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。
一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。
特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。
测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。
特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。
禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。
在路检测时注意电阻不能有并联支路。
电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。
每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。
四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。
用此方法可以检测电路线路的通断情况。
注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。
五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示专用电容表也可用万用表测量固定小电容器的检测1.检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。
测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。
若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。
2.检测10PF～μF固定电容器是否有充电现象，进而判断其好坏。
万用表选用电阻挡。
两只三极管的β值均为100以上，且穿透电流要些可选用3DG6等型号硅三极管组成复合管。
万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。
由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。
应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。
3.对于μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。
1．数字万用表检测电解电容：（1）用电容档直接检测某些数字万用表具有测量电容的功用，UT51其量程分为200μ和20μ两档。
测量时先将红表笔接到电流端孔，黑表笔接到COM端孔，功能档位选择电容档位，再用红黑表笔接已放电的电容两引脚（注意极性），选取适当的量程后就可读取显示数据。
200μ档，宜于测量20uF至200μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。
（2）用蜂鸣档初步判断电容的好坏使用数字万用表的蜂鸣器档，可以高速检验电解电容器的质量好坏。
测量方法如上图所示，将数字万用表拨至蜂鸣器档，用两支表笔区分与被测电容器Cx的两个引脚接触。
接着，再将两支表笔对调测量一次，蜂鸣器应发声，此种情况标明被测电解电容基本正常。
此时，可再拨至20MΩ或200MΩ高阻档测量一下电容器的漏电阻，即可判别其好坏。
测试时，假设蜂鸣器不断发声，标明电解电容器内部曾经短路；若重复对调表笔测量，蜂鸣器不响，仪表总是显示为“1”，则标明被测电容器内部断路或容量消逝。
用数字万用表测量大于20μF的电容注意这个方法很实用。
（3）用电阻档初步检测电容实际证明，使用数字万用表也可观察电容器的充电进程，这实践上是以屏幕的数字量反映充电电压的改动情况。
下面引见的是运用数字万用表电阻档检测电容器的方法，关于未配置电容档的仪表很有适用价值。
此方法适用于测量μF～几千微法的大容量电容器。
将数字万用表拨至适宜的电阻档，红表笔和黑表笔区分接触被测电容器Cx的两极，这时显示值将从“000”开端逐渐添加，直至显示溢出符号“1”。
若不断显示“000”，标明电容器内部短路；若不断显示溢出，则能够时电容器内部极间开路，也可以够时所挑选的电阻档不适宜。
检验电解电容器时须要留意，红表笔（带正电）接电容器正极，黑表笔接电容器负极。
2.指针式万用表检测电解电容器1.因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。
根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。
2.将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。
此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。
实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。
在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。
3.对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。
即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。
两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。
4.使用万用表电阻挡，采用给电解电容进行正、反向充电的方法，根据指针向右摆动幅度的大小，可估测出电解电容的容量。
六、电感器的检测将万用表置于电阻档，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。
根据测出的电阻值大小，可具体分下述三种情况进行鉴别：1.被测色码电感器电阻值为零，其内部有短路性故障。
2.被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。
七、二极管的正反向电阻，压降和好坏的判断首先要强调的是用数字万用表测量二极管时，实测的是二极管的正向电压值，而指针式万用表则测的是二极管正反向电阻的值。
二极管有锗管和硅管之分。
锗管正向压降比硅管小，为锗二极管，则为硅二极管（1）用指针式万用表欧姆档测量二极管的正、反向电阻。
一般情况正向电阻低的二极管为高频管，正向电阻高的为低频管（2）数字万用表二极管正、反压降的测量将红表笔插入 "V Ω插孔，黑表笔插入 "com"插孔，红表笔极性为"+"黑表笔极性为"-"。
②将功能量程开关置于测量档，红表笔接被测二极管正极，黑表笔接被测二极管负极。
③从显示屏上读出二极管的近似正向压降值，硅二极管一般为。
红表笔接二极管阴极，黑表笔接二极管阳极，万用表显示的是反向压降，高位应该显示为“1”或很大的数值。
（3）二极管好坏的判断若用指针式万用表测得稳压二极管的正、反向电阻或者用数字式万用表测压降时，若两次的数值均很小，则二极管内部短路；若两次测得的数值均很大或高位为“1”，则二极管内部开路测量注意事项:当测量在线二极管时，测量前必须断开电源，并将相关的电容放电。
八、发光二极管正、负极及其性能判断(1)发光二极管正、负极判断发光正、负极的判断通常发光二极管的引脚中，较长的引脚为正极，较短的引脚为负极。
另一种判别发光二极管正、负极的方法是，将发光二极管置于灯光照射处，可观察到两引脚在管体内的形状，如图所示，其中较长的一端是负极、较短的一端是正极。
(2)普通发光二极管的性能检测外接电源测量。
用3V稳压源或两节串联的干电池及万用表（指针式或数字式皆可）可以较准确测量发光二极管的光、电特性。
为此可按下图所示连接电路即可。
如果测得VF在～3V之间，且发光亮度正常，可以说明发光正常。
如果测得VF=0或VF≈3V，且不发光，说明发光管已坏。
用如图所示方法检测，可以测出该LED的伏安特性。
九、稳压二极管的极性，好坏和稳压值的检测（1）稳压二极管极性的判断稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。
其极性与性能好坏的测量与普通二极管的测量方法相似。
（2）稳压二极管好坏的检测若用指针式万用表测得稳压二极管的正、反向电阻均很小或均为无穷大或者用数字式万用表测得的电压均很小或很大时，则说明该二极管已击穿或开路损坏。
稳压二极管稳压时，若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管不稳定。
（3）稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。
若稳压二极管的稳压值高于 15V，则应将稳压电源调至20V以上。
（如图所示）十、三极管引脚极性，类型和放大倍数判断PNP(positive-negative-positive),正负正，NPN(negative-positive-negative),负正负，不同型号的三极管他们的引脚排布不全一样。
电子元件厂家一般都提供元件参数表，也可以用万用表判断引脚极性，类型和放大倍数。
（1）判别引脚极性和三极管的类型首先将万用表打到测试二极管端，用万用表的一个表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：（1）如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
