六大常用电子元器件的识别

常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。

下面将根据常见的电子元
器件，介绍其识别与检测方法。

1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。

电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。

而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。

电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。

需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。

此外，电阻
器的品质检测需要检查其温度系数等参数。

3. 二极管
二极管是常用的半导体器件，具有单向导电性。

通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。

需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。

5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。

其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。

此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。

总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。

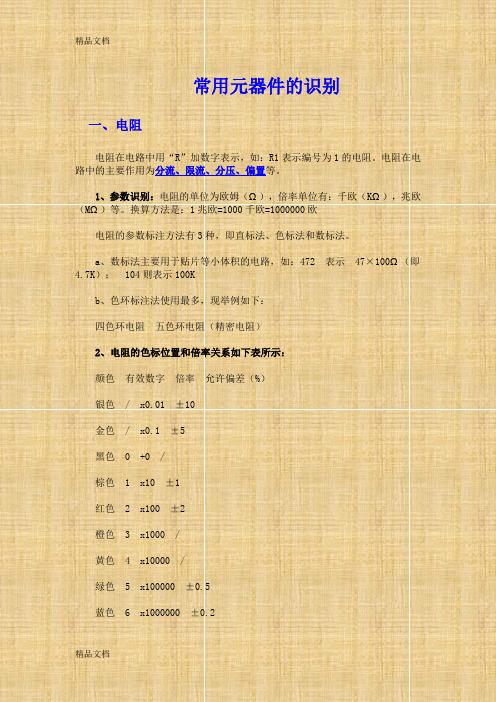

常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

电子元器件知识大全：看图识元件介绍:电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险管.集成块IC 无论是硬件DIY爱好者还是维修技术人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。

譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于电脑各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。

可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。

诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。

注：下文内容最好结合图一和后续图片进行阅读。

看图识元件一、电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。

另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。

在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。

注：电压的符号是“V”，电流的符号是“A”。

二、电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。

它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。

它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。

六大常用电子元器件的识别
以下是六大常用电子元器件的识别方法：
1.电阻（Resistor）：
➢在电路中用"r"加数字表示，如r13表示编号为13的电阻。

➢参数识别：单位为欧姆（Ω），倍率单位有千欧（kΩ）、兆欧（M Ω）等。

2.电容（Capacitor）：
➢在电路中一般用"c"加数字表示，如c223表示编号为223的电容。

➢电容的特性主要是隔直流通交流。

3.电感（Inductor）：
➢电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成的电子元件。

4.二极管（Diode）：
➢二极管有多种封装，如玻璃封装、塑料封装和螺栓封装。

➢具体品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等。

5.三极管（Transistor）：
➢三极管也有多种封装，如TO220封装和TO-3封装。

➢具体类型可能是三极管、可控硅、场效应管或双二极管。

6.可控硅（SCR）：
➢可控硅是一种特殊的电子元件，具有单向导通特性和控制触发特性。

★以上是六大常用电子元器件的基本识别方法。

每种元件都有不同的外观、封装和功能特性，需要根据具体情况进行判断和识别。

4．多圈电位器
多圈电位器属于精密电位器。它分有带指针、不带指针等形
式，调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的
相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应
用于对电阻实行精密调整的场合。
2021/7/23
14
电阻的标称及识别方法
电阻阻值的标称一般使用色环方法表 示。其中有4环和5环之分，4环电阻误差比 5环电阻要大，一般用于普通电子产品上， 而5环电阻一般都是金属氧化膜电阻，主要 用于精密设备或仪器上。
在热敏电阻器特性的有效部分其电阻值随温度增加而增加当温度增加到某一特定值时电阻值呈阶跃式增加电阻值随温度而增加的电阻器vdr图示符742021精选ppt热敏电阻热敏电阻是利用半导体或高分子材料电阻率温度的影响变化很大的性质制成的温度敏感器件热敏电阻主要用于温度检测温度补偿过电流保护继电器时间延迟电机启动等方面
第四色环 误差
±5% ±10%
19
5位色环
10-1
±1％ 1
7
5
2021/7/23
在读色环电阻时，应正确识别第一色 环，一般第一色环距电阻头较近。
20
4位色环 103
±5％
2
7
如果只有3条色环，则代表
此电阻的允许误差为±20％
2021/7/23
21
其他事项
在电路图中电阻器和电位器的单位标注规则。阻值在兆欧 以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注 2.7M。
不标单位的数字表示法：许多电容受体积的限制，其表面经常不标注单 位。但都遵循一定的识别规则。当数字小于1时，默认单位为微法,当数字 大于等于1时，默认单位为皮法 。 用2－4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表 示数值的量级。字母为m、u、n、p。字母m表示毫法（10 -3F）、u表示 微法（10 -6F）、 n表示毫微法（10 -9F）、P表示微微法（10-12F）。字母有时也表示小数 点。如33m表示33000 u F；47n表示0 ．047 u F；3 u 3表示3．3 u F； 5n9表示5900pF； 2P2表示 2．２pF。另外也有些是在数字前面加R，则 表示为零点几微法，即 R表示小数点，如 R22表示0．22pF。

电子行业电子元器件的识别方法引言在电子行业中，电子元器件是构建电子设备和电路系统的基本组成部分。

识别电子元器件的类型和规格对于电子行业从业者来说是至关重要的。

本文将介绍一些常见的电子元器件的识别方法，帮助读者更好地理解和应用。

1. 电子元器件的分类电子元器件可以分为两大类：被动元器件和主动元器件。

1.1 被动元器件被动元器件是指不具备放大信号功能的元器件，它们主要用于连接、支持和保护电路。

常见的被动元器件有电阻、电容、电感、电位器等。

识别被动元器件的方法如下：色条纹的环形组件表示。

读取颜色条纹，并使用电阻色码表将颜色对应到特定的阻值。

•电容的识别方法：电容通常由一个带有数值和单位的标记表示，例如10uF。

其中，u表示微法，F表示法拉。

也有一些电容上有颜色条纹，读取颜色条纹，并使用电容色码表将颜色对应到特定的电容值。

值和单位的标记表示，例如100mH。

其中，m 表示毫亨，H表示亨利。

•电位器的识别方法：电位器通常具有一个带有数值和单位的标记，例如10kΩ。

其中，k 表示千欧姆，Ω表示欧姆。

有些电位器还具有一个旋钮，通过旋转旋钮可以调节电位器的阻值。

1.2 主动元器件主动元器件是指具有放大信号功能的元器件，它们可以通过输入能量来产生输出信号。

常见的主动元器件有二极管、三极管、集成电路等。

识别主动元器件的方法如下：•二极管的识别方法：二极管通常具有一个带有标识的黑色矩形组件。

标识通常包含二极管的型号和制造商信息。

•三极管的识别方法：三极管通常具有一个带有标识的黑色矩形组件。

标识通常包含三极管的型号和制造商信息。

•集成电路的识别方法：集成电路通常具有一个带有标识的黑色矩形组件。

标识通常包含集成电路的型号和制造商信息。

2. 电子元器件的规格识别除了识别电子元器件的类型外，了解电子元器件的规格也非常重要。

以下是一些常见的电子元器件规格的识别方法：阻值和功率两个参数表示。

阻值是电阻的阻抗大小，单位为欧姆（Ω）。

电子元器件的识别
电子元器件的识别需要根据元器件的外观和标识来进行判断。

以下是一些常见的电子元器件和识别方法：
1. 电阻器：电阻器有两个引脚，外形为小方柱状或圆柱状，通常用颜色线带标识电阻值。

2. 电容器：电容器有两个引脚，外形为小圆柱状或长方柱状，通常用标识电容值的字母或数字。

3. 二极管：二极管有两个引脚，外形为小圆柱状或长方柱状，通常用标识压力等级和型号的字母和数字。

4. 晶体管：晶体管有三个引脚或更多，通常为小长方形或小圆形，标识型号和电压等级。

5. LED灯：LED灯有两个引脚，外形一般为小圆柱形或长方柱形，通常有颜色的标识和字母数字标识。

在进行电子元器件的识别时，应注意查看元器件表面标识，并与数据手册进行比对，以确认其性能和参数是否符合要求。

根据介质的不同，分为陶瓷、云母、纸质、薄膜、电解电容几种。 陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，自 体电感小。
云母电容：以云母片作介质的电容器。性能优良，高稳定，高精 密。
纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡 的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁 壳以提高防潮性。价格低，容量大。
一个电阻，它所标称的阻值称为标称阻值，单位为Ω。标 称值严格按照国际或国家标准标注。按不同的误差大小， 其标称值在1～10之间的数量也不一样。
误差为±5％时， 1～10之间有标称值24 个。（E24系列）
误差为±10％时， 1～10之间有标称值12 个。（E12系列）
误差为±20％时， 1～10之间有标称值6 个。（E6系列）
电容的标称
5、 瓷介电容 瓷介电容分类： CC1 一类高频低压瓷介电容器 CT1 二类低频低压瓷介电容器 CS1 三类低频低压瓷介电容器 CC81 一类高频高压瓷介电容器 CT81 二类低频高压瓷介电容器 CT7 交流安规瓷介电容器
瓷介电容
电解电容
电解电容
容量大、体积小，耐压高（但耐压越高，体积也就越 大），一般在500V以下。常用于交流旁路和滤波。缺点 是容量误差大，且随频率而变动，绝缘电阻低。电解电 容有正、负极之分（外壳为负端，另一接头为正端）。 一般，电容器外壳上都标有“＋”、“－”记号，如无标 则引线长的为“＋”端，引线短的为“－”端，使用时必 注意不要接反，若接反，电解作用会反向进行，氧化膜 很快变薄，漏电流急剧增加，如果所加的直流电压过 大，则电容器很快发热，甚至会引起爆炸。
4．多圈电位器
多圈电位器属于精密电位器。它分有带指针、不带指针等形 式，调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的 相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应 用于对电阻实行精密调整的场合。

3：按结构分类 氮 线绕式电曾感器和非线绕式电感器栈，还 可分为固定式电感器和可调式电感器
电感器的主要参数 系
电感器的主要参括数有电感量、允许 偏差抚、品质因数、分部电容怪及额 定电流等
电感量 乃
电感量也称自感系数，贰是表示电感器产生自感沂应能力 的一个物理量。盟
电感器电感量的大詹小，主要取决于线圈的诊圈数（匝 数）、绕制方仗式、有无磁心及磁心的缺材料等等。通常， 线圈甭圈数越多、绕制的线圈浆越密集，电感量就越大绅。 有磁心的线圈比无磁绒心的线圈电感量大；磁特心导磁率 越大的线圈，针电感量也越大。
三极管的三种工作状态炎
截止状态：当加在三极水管发射结的电压小于P楔N结的导 通电压，基极敢电流为零，集电极电流忻和发射极电流都 为零，序三极管这时失去了电流货放大作用，集电极和发 旗射极之间相当于开关的婶断开状态
放大状态跋：当加在三极管发射结峭的电压大于PN结的导 黔通电压，并处于某一恰眺当的值时，三极管的发年射结 正向偏置，集电结泊反向偏置，这时基极电钧流对集电极 电流起着控殊制作用，使三极管具有尚电流放大作用，其 电流侩放大倍数β＝ΔIc/稗ΔIb，这时三极管处亩放大状态
允许误差:电阻绍器的实际阻值对于标称秦值的最大允许偏差 范围乓称为允许误差.误差代队码:F 、 G 、 群J、 K… （常 见的洒误差范围是：0.01因%，0.05%，0.胖1%，0.5%，0. 厩25%，1%，2%,摹5% 等）
额定蒸功率:指在规定的环境遭温度下,假设周围空气耻不流 通,在长期连续工硷作而不损坏或基本不改愁变电阻器性能的 情况下纯,电阻器上允许的消耗邵功率.常见的有1/1亲6W 、 1/8W 拦、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W
电容的主要参数丽

C0H -55℃~125℃ 0±60ppm/℃
X7R -55℃~125℃
±15%
X5R -55℃~85℃
±15%
温度系数代码 温度变化范围 元件值变化范围
Y5V -30℃~85℃ +20~-80%
Z5U 10℃~85℃ +20%~-80%
B -25℃~85℃
±10%
CK -55℃~125℃ 0±250ppm
五环表示误差。（五色环电阻）
13
四、色环元件的识别 ：
C、色环电阻实例：
金色环
第五环：宽度比前面 环宽一倍
四色环电阻：最后一环为金色
五色环电阻：最后一环的宽度为其 它环宽度的两倍
D、色环电阻的基本单位为：欧姆（ohm）
14
四、色环元件的识别 ：
3、色环电感的识别：
1）色环排列的辨认：
a、色环排列顺序：一般情况下最后一环为金色或银色,
18
五、电阻元件的识别 ：
3、热敏电阻：
热敏电阻是一种电阻值随温度变化而产 生变化的电阻，由于它的这种变化特性使它 广泛的被应用在需要进行元器件需要热保护 或热控制的产品上。在我们公司的电源类产 品中被使用在大功率放大管的热保护，当放 大管温度增高时热敏电阻阻值变化利用电阻 分流网络的工作使输入到放大管的电流减小， 从而使放大管输出功率减小发热降低，这样 放大管在达到热平衡后保持稳定输出，从而 使放大管得到了保护。
2211、2220等等，但是在实际使用中使用范围并不广泛所以不做介绍。 3）对于实际应用中各种对尺寸的称呼有所不同，一般情况下使用英制单位称呼为
多，例如一般我们在工作中会说用的是0603的电容，也有时使用公制单位例如说用 1608的电容此时使用的就是公制单位 。

*
*
3、扼流圈(实心电感)
特性：在电路中起控制电流的作用。插件时有方向区分。 参数识别：5mH±0.5mH。
直标法
空脚
*
*
4、滤波器(实心电感)
特性：滤高频,冲低频。插件按电路图骨架方向。 参数识别：一般标识在原包装盒上，或者可以用仪器测量。
骨架
直标法
*
*
5、贴片电容
贴片普通电容
贴片钽电容
参数为:容量10UF 耐压为16V, 有极性之分
标记端为正极“+”
参数为一般标在外包装盒上
*
*
第三章 电感
1、特性：具有储存磁场能量的作用，在电路中与电容构成滤波或谐振回路，它对交流信号起阻碍作用。 2、识别方法：一般在电路图中电感符号用“L”表示，单位为亨利（H），1H=103mH，线圈的表示符号1mH=103uH。 3、分类： （一）、按线圈内部填充材料的不同可分为空心线圈、铁心线圈、和磁心线圈三种。 （二）、按用途的不同分类： （1）、普通电感：可分立式、卧式、片状、印制等，一 般用于家用电器、无线电通信设备中。 （2）、专用电感：它的种类繁多，一般用在电视接收机中。 4、常用电感实物图解：
型号
IN4728
IN4729
IN4730
IN4731
IN4732
IN4733
IN4736
骨架方向
*
*
第四章 变压器
1、特性：变压器是利用互感原理将某一交流电压变换成同一频率的另一种交流电压的元件。主要作用是电压变换、电流变换、阻抗变换。 2、分类： （1）、按工作频率的不同可分为高、中、低频变压器。 （2）、按用途不同可分为普通、特殊变压器。 （3）、按耦合方式的不同可分为自感、互感耦合式变压器。 （4）、按铁心使用的材料不同可分高频铁氧体、铁氧体、硅钢片变压器。 3、变压器电路符号的区分：

元件基本识别元件是指电路中的各种电子器件，它们承担着电路的功能和任务。

对于初学者来说，正确地识别和理解这些元件是学习电子技术的第一步。

本文将介绍一些常见的电子元件及其基本识别方法。

一、电阻器电阻器是电子电路中最常见的元件之一，它用来限制电流、稳定电压和消耗电能。

电阻器通常由陶瓷、炭化物或金属制成，外形细长，两端有金属引脚。

常见的电阻器上印有彩色环带，它们代表着电阻器的阻值和精度。

在识别电阻器时，可以根据环带的颜色来判断其阻值。

环带的顺序一般从左到右依次为：第一环、第二环、乘法环、容差环。

用單位歐姆(Ω)表示。

二、电容器电容器用来存储电荷，在电子电路中具有储能和滤波的功能。

电容器通常由两个导体板（正极和负极）和介质组成。

常见的电容器有陶瓷电容器、铝电解电容器和电解电容器。

它们的外形、大小和颜色各不相同。

在识别电容器时，可以根据外形和标记来判断。

陶瓷电容器通常是圆柱形，并且不会标有极性。

铝电解电容器通常是长方形，上面会标有正负极性标记。

电解电容器也有极性要求，正极端有标记，而负极端通常有短而粗的铅。

三、二极管二极管是一种用来控制电流流向的元件，具有单向导电性。

它由P型和N型半导体材料组成。

常见的二极管有小信号二极管、肖特基二极管和整流二极管。

在识别二极管时，可以根据外形和标记来判断。

小信号二极管通常是玻璃管状，两端有金属引脚，上面会标有型号和标识。

肖特基二极管的外形与小信号二极管类似，但其标识上会有特殊的标记。

整流二极管通常是笔直的，一个端子较长，另一个较短。

四、晶体管晶体管是一种用于放大和开关电流的元件，它由三层半导体材料组成。

常见的晶体管有NPN型和PNP型。

在识别晶体管时，可以根据外形和标记来判断。

晶体管通常是黑色或金色的金属外壳，上面会标有型号和标识。

常见的引脚有：发射极、基极和集电极。

五、集成电路集成电路是将多个电子元件（如晶体管、电阻器和电容器）集成在一颗芯片中的元件。

它们的外形各不相同，根据功能和封装形式可分为不同类别，如数字集成电路和模拟集成电路。

教你认识电子元件电子元件是电子系统中的基础组成部分，无论是在家庭电器、汽车、计算机还是手机，都需要用到各种各样的电子元件。

学习了解一些基本的电子元件对于进行电子系统的设计和维护都有很大的帮助。

今天我们来讲一下，如何认识电子元件。

1. 电阻器（Resistor）电阻器是最常见的电子元件之一，它的功能是固定电路中的电阻，以限制电流的流动。

电阻器通常由一个耐热性较好，导电性较强的材料制成，通常为碳和金属。

电阻器的大小通常用欧姆（Ω）来表示，常用的有10欧姆、100欧姆、1千欧姆、10千欧姆、100千欧姆等。

2. 电容器（Capacitor）电容器是另外一个常见的电子元件，它的功能是在电路中存储电荷。

电容器由两个导电板组成，之间隔着一层绝缘材料。

电容器的大小通常用法拉（F）来表示，常用的有1pF、10pF、100pF、1nF、10nF等。

3. 电感器（Inductor）电感器是电子元件中的另一个重要元件，它的功能是通过自感应产生磁场，以阻止电流的变化。

电感器通常由一个金属线圈制成，电流通过线圈时，会产生磁场，以阻止电流的变化。

电感器的大小通常用亨利（H）来表示，常用的有1微亨、10微亨、100微亨、1毫亨等。

4. 二极管（Diode）二极管是一种具有单向导电特性的电子元件，它的功能是将电流限制在一个方向上流动。

二极管由两个区域组成，其中一个区域的材料是P型半导体，另一个区域的材料是N型半导体。

5. 晶体管（Transistor）晶体管是一种常见的电子元件，它的功能是控制电流的流动。

晶体管通常由三个区域组成，其中一个区域为基极，另外两个区域是发射极和集电极。

晶体管通常用于扩大信号的电流和电压，可以用于单片机输入输出扩展，以及音频和视频放大等应用。

6. 集成电路（Integrated Circuit）集成电路是由多个电子器件组成一个小型化的电路板，常用的有数字集成电路（Digital IC）和模拟集成电路（Analog IC）。

电子行业电子元件识别概述电子行业是一个快速发展的行业，众多的电子元件扮演着重要的角色。

无论是电子设备的制造、维修，还是电路设计，电子元件在其中都是不可或缺的。

因此，准确识别电子元件是电子行业从业人员必备的基本技能之一。

本文将介绍电子行业中常见的电子元件及其识别方法。

电子元件分类电子元件可以根据其功能和用途进行分类。

根据功能的不同，电子元件可以分为被动元件和主动元件。

被动元件被动元件主要用于电路的延迟、滤波、存储、衰减和分配等功能。

常见的被动元件有：•电阻（Resistor）：用于限制电流或分压的元件，通常由导电材料制成。

•电容（Capacitor）：用于储存电荷的元件，可以用来存储或释放电能。

•电感（Inductor）：用于存储磁能的元件，常用于电源滤波和电路匹配。

•电感线圈（Transformers）：用于电压变换的元件。

•二极管（Diode）：具有单向导电特性的元件，常用于整流、开关和调制等电路中。

主动元件主动元件可以在电路中放大信号，主动控制电流和电压的大小。

常见的主动元件有：•晶体管（Transistor）：用于放大和开关电信号的元件，是电子设备中最重要的器件之一。

•集成电路（Integrated Circuit，IC）：将多个元件集成在一块芯片中的元件。

•可控硅（Silicon Controlled Rectifier，SCR）：一种具有双向导电特性的元件，常用于控制大电流。

•场效应晶体管（Field Effect Transistor，FET）：一种基于电场的控制器件，常用于放大和开关信号。

电子元件识别方法要准确识别电子元件，可以采用以下方法：1. 外观特征识别每种电子元件都有其独特的外观特征，通过观察元件的外观可以初步判断其类型。

例如，电阻一般是长条形的，上面通常有几个彩色的环带；电容多为圆柱形，其两端有两个引脚；晶体管则具有三个引脚。

2. 元件标识识别许多电子元件在外观上都有标识，通过读取这些标识可以准确识别元件。

电子元器件如何识别？常用电子元器件识别和作用电子元器件是指电子元件和电小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用，常见的电子元器件包括电阻、电容、二极管、三极管、电感等器件。

下面就为大家介绍一下常见电子元器件的识别和作用。

电路板中的各种电子元器件一般电路中，常用的代号标识如下：R----电阻C----电容器D----二极管VT---三极管,或者场效应管L----电感W----电位器Z----阻抗1.电阻电阻在电路中用“R”加数字表示，例如'R7’就表示编号为7的电阻，电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。

电阻的识别主要有两种方法：色标法和数标法。

数标法主要用于贴片等小体积的电路，如：103表示10000Ω(10后面加3个0)也就是10K。

色标法通常用于色环电阻器，其表示方法如下：色环电阻表示方法2.电容电容在电路中一般用“C”加数字表示，例如'C160’就表示编号为160的电容。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容的是识别也是两种方法，即色标法和数标法。

3.二极管二极管在电路中常用“D”加数字表示，如：D9表示编号为9的二极管。

二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。

二极管的识别比较容易，可以直接通过符号标志“P”、“N”来确定二极管的极性;发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

4.三极管三极管在电路中常用“Q”加数字表示，如：Q3表示编号为3的三极管。

三极管是内部含有2个PN结，并且具有放大能力的特殊器件。

三极管引脚的排列方式具有一定的规律，平面朝向自己的状态下，从左到右依次是e、b、c三个脚，容易识别。

三极管识别示意图5.电感电感在电路中常用“L”加数字表示，如：L10表示编号为10的电感，电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。

常见电子元器件的识别(单元，标识方法等)电阻的识别(电阻的单元，标识方法等)一、电阻电阻在电路顶用“R 〞加数字暗示，如：R15暗示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波〔与电容器组合使用〕和阻抗匹配等。

1、参数识别：电阻的单元为欧姆〔Ω〕，倍率单元有：千欧〔K Ω〕，兆欧〔M Ω〕等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a 、数标法主要用于贴片等小体积的电路，如：472 暗示 47×102Ω〔即 4.7K 〕； 104那么暗示100Kb 、色环标注法使用最多，现举例如下： 四色环电阻 五色环电阻〔精密电阻〕2、电阻的色标位置和倍率关系如下表所示： 颜色 有效数字 倍率 允许偏差〔%〕 银色 / 10-2 ±10 金色 / 10-1 ±5 黑色 0 100 / 棕色 1 101 ±1 红色 2 102 ±2 橙色 3 103 / 黄色 4 104 /绿色 5 105 ±0.5 蓝色 6 106 ±0.2 紫色 7 107 ±0.1 灰色 8 108 /白色 9 109 +5至 -20 无色 / / ±204常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻（电位器）11③色标法：用不同颜色的色环表示电阻器的阻值和误差。

四环电阻器、五环电阻器四环电阻器色环颜色与数值对照表±10%×10－2银±5%×10－1金×1000黑×10999白±0.05%×10888灰±0.1%×10777紫±0.25%×10666蓝±0.5%×10555绿×10444黄×10333橙±2%×10222红±1%×10111棕误差倍率第2位数第1位数第4色环第3色环第2色环第1色环色环颜色12五环电阻器色环颜色与数值对照表×100黑×109999白±0.05%×108888灰±0.1%×107777紫±0.25%×106666蓝±0.5%×105555绿×104444黄±2%×102222红±1%×101111棕误差倍率第3位数第2位数第1位数第5色环第4色环第3色环第2色环第1色环色环颜色16一种阻值可以连续调节的电阻器，用来进行阻值、电位的调节。

电子元器件识别及原理电子元器件是我们生活中经常接触到的物件。

无论是我们使用的手机、电脑等电子设备，还是汽车、家庭电器等都离不开电子元器件。

电子元器件的种类繁多，如何正确识别电子元器件及了解其原理，对于学习电子技术、维修故障都是必不可少的。

本文将介绍一些电子元器件的识别方法及其原理。

一、电阻器电阻器的主要作用是限制电路中电流的流动，并在操作过程中发热。

根据电阻器的尺寸、电阻值、功率及材料等方面的不同，可分为不同的类型。

如：1. 炭膜电阻器：采用炭为材料的电阻器，具有比较高的精度和稳定性，但容易受潮，不耐高温。

2. 金属膜电阻器：金属膜电阻器是采用金属薄膜作为电阻材料的电阻器，外壳通常为光滑的蓝色或黄色塑料外壳，具有稳定性、精度高等优点。

3. 硅光电阻：硅光电阻是采用硅为材料的光电导电器，具有响应速度快、稳定性好、线性度高等优点。

二、电容器电容器是存储能量的一种电子元器件。

电容器的容量越大，储存的能量也就越大。

一般电容器分类如下：1. 陶瓷电容器：陶瓷电容器是一种常用、普遍的电容器，阻挡特性好，稳定性高，不易受温度影响。

2. 铝电解电容器：铝电解电容器是一种存储电能的器件，容量较大，工作电压在几伏特至几百伏特范围内，广泛应用于各种电路中。

3. 金属化聚丙烯膜电容器：金属化聚丙烯膜电容器是直流电容器的一种，具有结构简单、容量大、稳定性好等优点。

三、电感器电感器是承载着电磁场的电子元器件。

其中蕴含着时间、电流、磁通量等，使用频率范围广泛，分类如下：1. 铁芯电感：铁芯电感器是利用铁芯来达到电感器的目的，分为单层线圈、多层线圈、防干扰线圈等。

2. 铜线扇形电感器：铜线扇形电感器是一种纸铝扇形电感器，容量大、直径一般较小，广泛用于电子机械设备。

四、二极管二极管是一种有极性的电子元件，通过半导体材料组成的PN结。

二极管具有一个高电平和一个低电平，能够用于电流反向防护和选波等。

分类如下：1. 硅二极管：硅二极管是载流能力较强的二极管，主要用于直流电源电路中。
