常用电子元器件识别检测

______________________________________________________________________________________________________________电子元器件的识别与检测精品资料电阻值大小的基本单位是欧姆（1.2.1根据国家标准电阻和电位器的型号由3部分或4部分组成精品资料贴片式电阻器的型号命名一般由6部分组成1.2.21.电阻在电路中长时间连续工作而不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。

2.标称阻值通常是指电阻体表面上标注的电阻值，简称阻根据国家标准，常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。

1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。

2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。

3.色标法是将电阻的类别及主要技术参数的数值色标电阻（色环电阻）可分为三环、四环、五环三种标法。

快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差，数字应为色环电阻无论是采用三色环，还是四色环、五色环，三色环电阻的色环表示标称电阻值（允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值（二位有效数1510315k5%五色环电阻的色环表示标称值（三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω）四位数字标注法标注为5232 的电阻其阻值为523×102＝52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。

常见的电型）三种形式，三种电位器转角与阻值的变化规律如图1.37所示。

常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。

下面将根据常见的电子元
器件，介绍其识别与检测方法。

1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。

电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。

而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。

电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。

需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。

此外，电阻
器的品质检测需要检查其温度系数等参数。

3. 二极管
二极管是常用的半导体器件，具有单向导电性。

通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。

需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。

5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。

其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。

此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。

总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。

常用电子元器件识别与检测大家好，我是一名电子工程师，今天我要和大家分享一下关于常用电子元器件的识别与检测。

在我们的日常工作中，电子元器件是非常常见的，但是如何正确地识别和检测它们呢？这就需要我们掌握一定的知识和技巧。

我们需要了解一些基本的电子元器件。

比如说，电阻器、电容器、二极管、晶体管等等。

这些元器件都有各自的特点和用途，我们需要根据实际情况来选择合适的元器件。

我们还需要了解一些基本的测量工具，比如万用表、示波器等等。

这些工具可以帮助我们准确地测量元器件的参数和性能。

接下来，我将从三个方面来介绍常用电子元器件的识别与检测方法。

一、电阻器的识别与检测电阻器是我们最常用的电子元器件之一，它可以用来限制电流的大小。

在识别电阻器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。

我们还需要使用万用表来测量电阻器的阻值和功率等参数。

如果测量结果不符合要求，就需要更换电阻器了。

二、电容器的认识与检测电容器是一种能够储存电荷的元器件，它可以用来滤波、耦合、隔直流等。

在认识电容器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。

我们还需要了解电容器的类型和参数，比如说容量、电压等级、工作温度等等。

在使用万用表测量电容器时，我们需要先将其充电到一定电压，然后再进行测试。

如果测试结果不符合要求，就需要更换电容器了。

三、二极管和晶体管的认识与检测二极管和晶体管是常见的半导体元器件，它们可以用来放大信号、开关电路等等。

在认识二极管和晶体管时，我们需要看它们的外观特征，比如说颜色、形状、尺寸等等。

我们还需要了解它们的结构和工作原理，比如说PN结、双极性、单向导通等等。

在使用万用表测量二极管和晶体管时，我们需要先将其接入电路中，然后再进行测试。

如果测试结果不符合要求，就需要更换二极管或晶体管了。

以上就是我对常用电子元器件识别与检测的一些介绍。

希望大家能够通过学习这些知识，提高自己的技能水平。

谢谢大家！。

常用电子元器件识别与检测电子元器件是现代电子产品中不可或缺的组成部分，它们的质量直接影响到产品的性能和可靠性。

因此，对常用电子元器件的识别与检测具有重要意义。

本文将从理论和实践两个方面，详细介绍常用电子元器件的识别与检测方法。

一、常用电子元器件的分类及特点1.1 电阻器电阻器是一种用于限制电流流动的元器件，其主要特点是阻值固定，根据阻值的不同可以分为可调电阻器和固定电阻器。

可调电阻器可以通过旋转电位器来调节阻值，而固定电阻器的阻值在制造时就已经确定，无法调整。

电阻器的温度系数是指其阻值随温度变化的程度，通常用ppm/°C表示。

电阻器的功率承受能力是指在一定温度下，电阻器能够承受的最大功率，单位为W。

1.2 电容器电容器是一种用于存储电荷的元器件，其主要特点是电压稳定，能够消除电路中的高频噪声。

根据介质的不同，电容器可以分为陶瓷电容器、塑料电容器和金属箔电容器。

陶瓷电容器具有体积小、容量大、稳定性好等特点；塑料电容器成本低、体积大、容量较小；金属箔电容器则具有良好的导电性。

电容器的工作电压一般不超过50V,工作温度范围为-55°C～+150°C。

1.3 二极管二极管是一种具有单向导电性的元器件，其主要特点是正向压降小、反向击穿电压高。

根据材料的不同，二极管可以分为硅基二极管、锗基二极管和化合物半导体二极管。

硅基二极管是目前应用最广泛的二极管类型，具有正向压降小、温度系数低等特点；锗基二极管的正向压降较大，但反向击穿电压高；化合物半导体二极管则具有正向压降小、反向击穿电压高等优点。

二极管的封装形式有插脚型、表面贴装型等。

1.4 三极管三极管是一种具有放大作用的元器件，其主要特点是电流放大倍数高、输入阻抗低。

根据结构的不同，三极管可以分为晶体三极管和场效应晶体管。

晶体三极管是一种常见的三极管类型，具有电流放大倍数高、输入阻抗低等特点；场效应晶体管则具有输入阻抗低、功耗小等特点。

常用电子元器件的识别与检测培训1. 引言随着科技的不断发展，电子元器件在各行各业中的应用越来越广泛。

为了确保电子设备的正常运行和安全性，对常用电子元器件的识别与检测技能变得尤为重要。

本文将介绍常用电子元器件的识别与检测方法，并提供培训指南，以帮助读者掌握相关技能。

2. 电子元器件的分类常用的电子元器件可分为几大类：被动元器件、主动元器件和电子器件。

2.1 被动元器件被动元器件是指在电子电路中不会放大或产生能量的元器件，常见的有电阻、电容和电感等。

这些元器件通常用来调整电路的电流、电压和频率等特性。

2.2 主动元器件主动元器件是指在电路中能够放大或产生能量的元器件，最常见的主动元器件是晶体管和集成电路等。

这些元器件通常用于放大电流信号、控制电压和实现逻辑运算等。

2.3 电子器件电子器件是指用于电子设备中的各种部件，包括开关、传感器、显示器等。

这些元器件能够实现电子设备的各种功能，如开关控制、信号检测和数据显示等。

3. 电子元器件的识别方法正确识别电子元器件是进行后续检测和维修工作的基础。

以下是几种常见的电子元器件的识别方法：3.1 外观标识大多数电子元器件上都会印有外观标识，包括元器件的型号、批次号和制造商等信息。

通过仔细观察这些标识，可以初步确定元器件的类型和规格。

3.2 尺寸和形状不同类型的电子元器件在尺寸和形状上也有所区别。

例如，电阻器通常是长条形状，而电容器则是圆柱形状。

通过测量元器件的尺寸和形状，可以进一步确定其类型。

3.3 颜色标记部分电子元器件上会有颜色标记，用于表示其阻值、容值或其他特性。

比如，在电阻器上常见的色环标记可以用来确定其阻值范围和精度等。

3.4 测量特性通过使用万用表等测试工具，可以测量电子元器件的特性，包括电阻、电容和电感等。

这些特性的测量结果可以进一步帮助确定元器件的类型和规格。

4. 电子元器件的检测方法电子元器件的检测是为了确保其性能和质量符合设定的标准。

以下是几种常见的电子元器件检测方法：4.1 电阻测量使用万用表等工具，测量电阻器的阻值是否符合要求。

常用元器件的识别与检测第一章：电阻1.1 电阻的概念与作用介绍电阻的定义、单位（欧姆）解释电阻在电路中的作用1.2 电阻的种类介绍固定电阻、可变电阻、精密电阻等讲解不同种类电阻的特点与应用1.3 电阻的标识讲解电阻的参数标识方法（阻值、精度、温度系数等）介绍电阻的颜色编码规则1.4 电阻的检测讲解电阻的检测方法（万用表选择合适的量程）演示如何正确检测电阻值第二章：电容2.1 电容的概念与作用介绍电容的定义、单位（法拉）解释电容在电路中的作用2.2 电容的种类介绍固定电容、电解电容、钽电容等讲解不同种类电容的特点与应用2.3 电容的标识讲解电容的参数标识方法（容值、精度、温度系数等）介绍电容的颜色编码规则2.4 电容的检测讲解电容的检测方法（万用表选择合适的量程）演示如何正确检测电容值第三章：电感3.1 电感的概念与作用介绍电感的定义、单位（亨利）解释电感在电路中的作用3.2 电感的种类介绍固定电感、可变电感、线圈等讲解不同种类电感的特点与应用3.3 电感的标识讲解电感的参数标识方法（感值、精度、温度系数等）介绍电感的单位换算规则3.4 电感的检测讲解电感的检测方法（万用表选择合适的量程）演示如何正确检测电感值第四章：二极管4.1 二极管的概念与作用介绍二极管的定义、结构解释二极管在电路中的作用4.2 二极管的种类介绍整流二极管、稳压二极管、发光二极管等讲解不同种类二极管的特点与应用4.3 二极管的标识讲解二极管的参数标识方法（正向电压、反向电压、正向电流等）介绍二极管的封装形式4.4 二极管的检测讲解二极管的检测方法（万用表选择合适的量程）演示如何正确检测二极管的正向与反向电阻值第五章：晶体管5.1 晶体管的概念与作用介绍晶体管的定义、结构解释晶体管在电路中的作用5.2 晶体管的种类介绍双极型晶体管、场效应晶体管等讲解不同种类晶体管的特点与应用5.3 晶体管的标识讲解晶体管的参数标识方法（电流放大倍数、功耗等）介绍晶体管的封装形式5.4 晶体管的检测讲解晶体管的检测方法（万用表选择合适的量程）演示如何正确检测晶体管的放大倍数与功耗等参数第六章：集成电路6.1 集成电路的概念与作用介绍集成电路的定义、分类（模拟集成电路、数字集成电路）解释集成电路在电路中的作用6.2 集成电路的种类讲解不同种类集成电路的特点与应用介绍常见的集成电路封装形式6.3 集成电路的标识讲解集成电路的参数标识方法（型号、功耗、工作电压等）介绍集成电路的封装尺寸和引脚排列6.4 集成电路的检测讲解集成电路的检测方法（万用表选择合适的量程）演示如何正确检测集成电路的好坏及工作电压等参数第七章：继电器7.1 继电器的概念与作用介绍继电器的定义、结构解释继电器在电路中的作用7.2 继电器的种类讲解不同种类继电器的特点与应用介绍继电器的控制信号和工作原理7.3 继电器的标识讲解继电器的参数标识方法（线圈电压、触点电流、触点电压等）介绍继电器的接线方式7.4 继电器的检测讲解继电器的检测方法（万用表选择合适的量程）演示如何正确检测继电器的线圈阻值和触点状态第八章：开关元件8.1 开关元件的概念与作用介绍开关元件的定义、分类（机械式开关、电子开关）解释开关元件在电路中的作用8.2 开关元件的种类讲解不同种类开关元件的特点与应用介绍开关元件的接线方式和接口类型8.3 开关元件的标识讲解开关元件的参数标识方法（额定电流、额定电压、寿命等）介绍开关元件的封装形式8.4 开关元件的检测讲解开关元件的检测方法（万用表选择合适的量程）演示如何正确检测开关元件的通断状态和接触电阻等参数第九章：保护元件9.1 保护元件的概念与作用介绍保护元件的定义、分类（过载保护、过压保护、过流保护）解释保护元件在电路中的作用9.2 保护元件的种类讲解不同种类保护元件的特点与应用介绍保护元件的工作原理和接口类型9.3 保护元件的标识讲解保护元件的参数标识方法（额定电流、额定电压、响应时间等）介绍保护元件的封装形式9.4 保护元件的检测讲解保护元件的检测方法（万用表选择合适的量程）演示如何正确检测保护元件的好坏及工作状态等参数第十章：传感器10.1 传感器的概念与作用介绍传感器的定义、分类（温度传感器、压力传感器、光敏传感器）解释传感器在电路中的作用10.2 传感器的种类讲解不同种类传感器的特点与应用介绍传感器的工作原理和接口类型10.3 传感器的标识讲解传感器的参数标识方法（灵敏度、精度、量程等）介绍传感器的封装形式10.4 传感器的检测讲解传感器的检测方法（万用表选择合适的量程）演示如何正确检测传感器的输出信号和性能参数第十一章：变压器11.1 变压器的概念与作用介绍变压器的定义、工作原理解释变压器在电路中的作用11.2 变压器的种类讲解不同种类变压器的特点与应用介绍变压器的构造和封装形式11.3 变压器的标识讲解变压器的参数标识方法（额定电压、额定功率、变比等）介绍变压器的铭牌信息解读11.4 变压器的检测讲解变压器的检测方法（万用表选择合适的量程）演示如何正确检测变压器的变比和损耗等参数第十二章：线性电源12.1 线性电源的概念与作用介绍线性电源的定义、工作原理解释线性电源在电路中的作用12.2 线性电源的种类讲解不同种类线性电源的特点与应用介绍线性电源的构造和封装形式12.3 线性电源的标识讲解线性电源的参数标识方法（输出电压、输出电流、功耗等）介绍线性电源的规格书解读12.4 线性电源的检测讲解线性电源的检测方法（万用表选择合适的量程）演示如何正确检测线性电源的输出电压和电流等参数第十三章：开关电源13.1 开关电源的概念与作用介绍开关电源的定义、工作原理解释开关电源在电路中的作用13.2 开关电源的种类讲解不同种类开关电源的特点与应用介绍开关电源的构造和封装形式13.3 开关电源的标识讲解开关电源的参数标识方法（输出电压、输出电流、转换效率等）介绍开关电源的规格书解读13.4 开关电源的检测讲解开关电源的检测方法（万用表选择合适的量程）演示如何正确检测开关电源的输出电压和电流等参数第十四章：振荡器14.1 振荡器的概念与作用介绍振荡器的定义、工作原理解释振荡器在电路中的作用14.2 振荡器的种类讲解不同种类振荡器的特点与应用介绍振荡器的构造和封装形式14.3 振荡器的标识讲解振荡器的参数标识方法（频率、稳定性、相位噪声等）介绍振荡器的规格书解读14.4 振荡器的检测讲解振荡器的检测方法（万用表选择合适的量程）演示如何正确检测振荡器的输出频率和稳定性等参数第十五章：电源管理芯片15.1 电源管理芯片的概念与作用介绍电源管理芯片的定义、工作原理解释电源管理芯片在电路中的作用15.2 电源管理芯片的种类讲解不同种类电源管理芯片的特点与应用介绍电源管理芯片的构造和封装形式15.3 电源管理芯片的标识讲解电源管理芯片的参数标识方法（输出电压、输出电流、转换效率等）介绍电源管理芯片的数据手册解读15.4 电源管理芯片的检测讲解电源管理芯片的检测方法（万用表选择合适的量程）演示如何正确检测电源管理芯片的输出电压和电流等参数重点和难点解析教案《常用元器件的识别与检测》涵盖了电阻、电容、电感、二极管、晶体管、集成电路、继电器、开关元件、保护元件、传感器、变压器、线性电源、开关电源、振荡器和电源管理芯片等十五种常用电子元器件的识别与检测。

电子元器件识别与检测方法大全1.目视检查：通过肉眼观察元器件的外部特征，如封装形状、引脚数量和排列等，可以初步判断元器件的类型、性能和规格等。

2.五线谱法：使用顶针、伏打仪等测量设备，在元器件的引脚上测量电阻、电容、电感等参数，通过比对测试结果和标准参数来识别元器件类型。

3.输电线圈法：通过对元器件的线圈进行输入电流测量和电压测量，计算出得到元器件的电阻、电感、互感等参数，进行元器件的类型识别。

4.X射线检测法：通过使用X射线设备扫描和照射元器件，可以观察元器件的内部结构和焊接情况，用来检测元器件是否存在异常情况，如焊接虚焊、焊接不良等。

5.红外线检测法：通过红外线热成像技术，可以发现元器件在工作过程中的热点、温度异常等问题，对于散热不良的元器件可以快速识别。

6.环境湿度检测法：通过检测元器件周围的湿度情况，可以判断元器件是否存在潮湿等问题，避免电子元器件受潮而影响正常工作。

7.剩余温度检测法：通过检测元器件在使用过程中的温度，可以判断元器件是否存在过热情况，及时调整工作状态，避免元器件温度过高损坏。

8.电磁兼容性测试法：通过电磁兼容性测试设备，对元器件的辐射和抗辐射能力进行测试，判断元器件是否能够满足相关的电磁兼容性要求。

9.声音检测法：通过对元器件进行敲击、振动等操作，观察元器件的声音特征，可以初步判断元器件是否存在内部损坏情况。

10.玻璃绝热检测法：通过对元器件封装外壳的玻璃绝热特性进行检测，可以判断元器件的密封性能是否良好，防止外界湿气、灰尘等物质进入并影响元器件的正常工作。

总之，元器件的识别与检测方法多种多样，需要根据具体的元器件类型、性能和规格等特点，选择合适的检测手段和测试设备，进行全面的评估和检测，以确保元器件的正常工作和使用安全。

常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。

本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。

2.1电阻器的识别与检测（1）电阻器的识别电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。

电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。

电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。

在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。

下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。

（2）电阻器的作用电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。

从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。

电阻器第二个主要作用是产生降压的作用。

当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。

第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。

（3）电阻器的检测○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。

举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。

常用元器件识别及检测 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】常用电子元器件识别及检测（二）二极管二极管的最大特点是：单向导电性。

其主要作用包括：稳压、整流、检波、开关、光电转换等。

二极管的分类按材料来分：硅管、锗管按结构来分：点接触型、面接触型按用途来分：稳压管、整流管、检波管、开关管、变容管、发光管、光电管等。

贴片二极管1、整流二极管整流二极管多用硅半导体材料制成，有金属封装和塑料封装两种。

整流二极管是利用PN结的单向导电性，把交流电变成脉动直流电。

2、检波二极管检波的作用是把调制在高频电磁波的低频信号检出来。

检波二极管要求结电容小，反向电流小，所以检波二极管常采用点触式二极管。

3、光电二极管光电二极管又叫光敏二极管，它是利用PN结在施加反向电压时，在光线照射下反向电阻由大到小的原理进行工作的。

无光照射时，二极管的反向电流很小；有光照射时，二极管的反向电流很大。

光电二极管不是对所有的可见光及不可见光都有相同的反应，它是有特定的光谱范围的，2DU是利用半导体硅材料制成的光电二极管，2AU是利用半导体锗材料制成的光电二极管。

4、稳压二极管稳压二极管是一种齐纳二极管，它是利用二极管反向击穿时，其两端电压固定在某一数值，而基本上不随电流大小变化的特性来进行工作的。

稳压二极管的正向特性与普通二极管相似，当反向电压小于击穿电压时，反向电流很小；当反向电压临近击穿电压时反向电流急剧增大，发生电击穿。

这时电流在很大范围内改变时管子两端的电压基本保持不变，起到稳定电压的作用。

必须注意的是，稳压二极管在电路上应用时一定要串联限流电阻，不能让二极管击穿后电流无限增大，否则二极管将立即被烧毁。

5、变容二极管变容二极管是利用PN结的空间电荷层具有电容特性的原理制成的特殊二极管。

它的特点是结电容随加到管子上的反向电压大小而变化。

在一定范围内，反向偏压越小，结电容越大；反之，反向电容偏压越大，结电容越小。

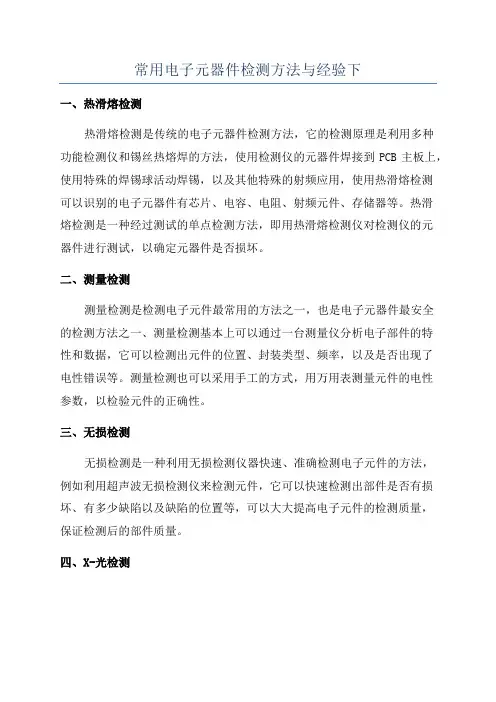

常用电子元器件检测方法与经验下
一、热滑熔检测
热滑熔检测是传统的电子元器件检测方法，它的检测原理是利用多种
功能检测仪和锡丝热熔焊的方法，使用检测仪的元器件焊接到PCB主板上，使用特殊的焊锡球活动焊锡，以及其他特殊的射频应用，使用热滑熔检测
可以识别的电子元器件有芯片、电容、电阻、射频元件、存储器等。

热滑
熔检测是一种经过测试的单点检测方法，即用热滑熔检测仪对检测仪的元
器件进行测试，以确定元器件是否损坏。

二、测量检测
测量检测是检测电子元件最常用的方法之一，也是电子元器件最安全
的检测方法之一、测量检测基本上可以通过一台测量仪分析电子部件的特
性和数据，它可以检测出元件的位置、封装类型、频率，以及是否出现了
电性错误等。

测量检测也可以采用手工的方式，用万用表测量元件的电性
参数，以检验元件的正确性。

三、无损检测
无损检测是一种利用无损检测仪器快速、准确检测电子元件的方法，
例如利用超声波无损检测仪来检测元件，它可以快速检测出部件是否有损坏、有多少缺陷以及缺陷的位置等，可以大大提高电子元件的检测质量，
保证检测后的部件质量。

四、X-光检测。

可编辑修改精选全文完整版常用电子元件的识别及测试1.电阻器和电位器的型号命名法表10.1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分用字母表示主体用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义R W 电阻器电位器TPUCHIJYSNXRGM碳膜硼碳膜硅碳膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1、2345789GTXLWD普通超高频高阻高温精密电阻器——高压电位器——特殊函数特殊高功率可调小型测量用微调多圈包括：额定功率阻值允许误差精度等级例如1：型号RJ71-0.25-3.3KΩ-I的精密金属膜电阻器，含义为：例如2：22 kΩ单联合成碳膜电位器3. 电阻器和电位器的主要性能指标3. 电阻器和电位器的主要性能指标(1). 固定电阻器的主要参数1〕额定功率指电阻器在规定的环境温度和湿度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许消耗的最大功率。

2〕标称阻值及允许误差电阻器的阻值和误差有三种标注方法：•直标法是将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

•文字符号法是将需要标出的主要参数与技术性能用文字、数字符号两者有规律地组合起来标志在电阻器上。

如0.1Ω标注为Ω1，3.3Ω标为3Ω3，4.7kΩ标为4k7，10M Ω标注为10M等。

•色标法〔又称色环表示法〕是用不同颜色的色环来表示电阻器的阻值及误差等级。

3〕最高工作电压指电阻器长期工作不发生过热或电击穿的工作电压限度。

( 2) 电位器的主要参数电位器的主要参数除了与电阻器相同的标称阻值、额定功率外，还有：1〕阻值变化规律常用的电位器阻值变化规律有直线式〔X〕、指数式〔Z〕、对数式〔D〕三种。

2〕滑动噪声电位器的接触刷在电阻体上移动时，除了有用信号外还有起伏不定的噪声信号〔可用示波器观测到〕，这就是电位器的滑动噪声。

一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /****** 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /104则白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

常用电子元器件认知与检测1. 引言电子元器件是电子设备中至关重要的组成部分，它们用于控制电流、电压和电磁场，以实现特定的功能。

在电子工程领域中，熟悉并准确识别常用的电子元器件对于电路设计、维修和故障排查非常重要。

本文将介绍一些常见的电子元器件，包括电阻、电容、电感、二极管和晶体管，并讨论它们的基本原理和检测方法。

2. 电阻的认知与检测2.1 电阻的原理电阻是用于限制电流流动的元器件。

根据欧姆定律，电流通过电阻的大小与其引入的电压成正比，与电阻的阻值呈反比。

电阻的单位是欧姆（Ω）。

2.2 电阻的标记电阻通常使用彩色环带进行标记。

每个彩色环带代表一个数字，如黑色代表0，棕色代表1，红色代表2，以此类推。

电阻的阻值可以通过读取彩色环带上的数字来确定。

2.3 电阻的检测方法检测电阻的方法包括使用万用表和使用示波器。

使用万用表时，将电阻接入电路中，并将万用表的测量模式设置为电阻测量。

示波器可以用来检测电阻上的电压波形，并通过测量电阻两端的电压差来计算电流和阻值。

3. 电容的认知与检测3.1 电容的原理电容用于储存电荷，并在电路中储存和释放能量。

电容由两个导体板之间的绝缘介质（如塑料或陶瓷）分隔而成。

当电容两端施加电压时，电荷会在导体板之间储存，形成电场。

3.2 电容的标记电容通常使用标记代码进行标记。

标记代码通常由两个或三个字符组成，其中第一个字符表示有效数字，第二个字符表示乘以的指数。

例如，标记代码104表示电容值为10乘以以10的4次方（即100,000）皮法（pF）。

3.3 电容的检测方法检测电容的方法包括使用万用表和使用示波器。

使用万用表时，将电容从电路中取出，并将万用表的测量模式设置为电容测量。

示波器可以用来检测电容充放电的波形。

4. 电感的认知与检测4.1 电感的原理电感是由线圈中的导线产生的，其原理是根据法拉第电磁感应定律。

当电流通过线圈时，会产生磁场，并在线圈中产生电势差。

电感的单位是亨利（H）。

第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。

二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。

本实验主要介绍常用电子元件的识别方法和检测技巧。

1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。

电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。

2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。

电容的容量单位有法拉（F）、微法拉（μF）等。

3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。

电感的单位有亨利（H）、毫亨利（mH）等。

4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。

5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。

三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。

根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。

2. 识别电容：观察电容的外观，识别其容量标识。

根据容量标识，确定电容的容量和耐压值。

3. 识别电感：观察电感的外观，识别其电感值和单位。

根据电感值和单位，确定电感的电感量。

4. 识别二极管：观察二极管的外观，识别其正负极。

使用万用表测量二极管的正向压降，判断其性能。

5. 识别三极管：观察三极管的外观，识别其三个电极。

使用万用表测量三极管的放大倍数，判断其类型。

6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。

五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。

2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。

一、前言电子元器件是电子产品的基础，也是制造电子产品的重要组成部分。

在一台电子产品中，元器件的占比可以达到很大。

因此，了解电子元器件的识别与检测方法，对维护电子产品和处理电子故障非常重要。

本文将介绍常用电子元器件的识别与检测的方法与技巧。

二、电阻1.识别方法电阻通常有电阻值、电阻功率、电阻许用误差等参数。

它的识别方法有以下几种：•通过颜色识别•通过标记识别•通过万用表的测量2.检测方法电阻的常见故障有开路或短路，其检测方法如下：•使用万用表测量电阻值或导通情况，判断元器件是否损坏。

三、电容1.识别方法电容也有电容值、电压值等参数。

其识别方法有以下几种：•通过标记或贴纸识别•通过颜色识别•通过测量电容值2.检测方法电容的常见故障有极板短路、介质击穿等，其检测方法如下：•使用万用表测量电容值，判断元器件是否损坏。

四、二极管1.识别方法二极管的标记通常包括：型号、厂商信息、极性等。

其识别方法如下：•通过标记或贴纸识别•通过颜色识别2.检测方法二极管的常见故障有断路、短路等，其检测方法如下：•使用二极管测试笔测量正、反向通路，判断二极管是否损坏。

五、三极管1.识别方法三极管的标记通常包括：型号、厂商信息等。

其识别方法如下：•通过标记或贴纸识别2.检测方法三极管的常见故障有接触不良、漏电流过大等，其检测方法如下：•使用万用表测量正、负极之间的电阻，判断三极管是否损坏。

六、稳压管1.识别方法稳压管的标记通常包括：型号、厂商信息、额定电压等。

其识别方法如下：•通过标记或贴纸识别2.检测方法稳压管的常见故障有短路、输出电压偏离等，其检测方法如下：•使用万用表测量输出电压或电阻值，判断稳压管是否损坏。

七、以上就是常用电子元器件的识别与检测方法。

这些方法对于电子产品的维护和维修非常重要，掌握这些技巧能有效地提高我们的工作效率和修理精度。
