数字线划地形图（ＤＬＧ）质量控制的有效手段探析作者：郑建萍来源：《新西部下半月》2009年第10期【摘要】在现代测绘产品生产中,成图数据的质量控制不会因生产方式的改变而被削弱。
规范测绘生产从设计质量、生产质量、检查质量等方面抓起,是提高测绘产品质量的有效手段。
【关键词】数字线划图;质量控制;手段一、引言众所周知,测绘产品生产是一个时间周期长、制作工艺复杂、精度要求高的过程,数字线划图成图的质量主要受设计质量、生产质量、检查质量三方面的制约,成图质量的控制始终是测绘生产中缺一不可的环节。
二、测绘产品的质量控制1、设计质量的控制测绘产品是通过技术设计、生产加工、检查验收等过程逐步形成的产物,技术设计是生产开工前的首要环节,是提高产品质量服务的基础。
它要求设计人员必须熟悉国家颁布的一系列测绘生产标准,并能根据产品的不同用途、生产设备、人员配置等因素制定出最佳的生产方案。
但是,提高产品质量不能局限于把技术标准提得越高越好,质量标准过高,超出了实际用途的需要,造价高、经济成本自然也高,反之质量标准过低,虽然方便作业但不能满足需要也是行不通的。
因此必须慎重考虑,对可能出现的情况做较准确的预测;结合现阶段生产设备和软件的功能及特点,通过综合分析测区情况,制定出最适宜的质量标准指导作业,规范生产,使产品的质量特性通过技术设计充分体现出来。
在多年的生产实践中,我们根据不同比例尺、不同用途分类对测绘产品进行了质量控制。
首先是县市级大比例尺(即1∶1000、1∶500)地形图的质量标准。
此类图一般用于规划和改造新城市使用,不仅要符合国标和图式,同时还应满足《城市测量规范》的要求。
当成图精度评定标准、作业中各类误差限制标准与国标要求不一致的时候应按精度高的执行,产品数据以二维坐标形式即能满足用户需要,层码分类可按图式大类划分,不必细化,便于作业。
其次是1∶2000公路带状地形图的质量标准。
此类图件用于公路放线规划,图上只表示公路线路两侧固定宽度范围内的地物地貌。
1:10000基础地理信息更新与建库技术设计暂行规定1:10000矢量核心地形要素生产技术规定Technical specifications for producing 1:10000 digital line graphics (DLG) of fundamental topographic features( 征求意见稿)国家测绘局二○○一年一月目次前言 (I)1范围 (1)2引用标准 (1)3术语 (1)4基本要求及技术指标 (2)5作业方法与工艺流程 (3)6数据采集技术要求 (7)7操作规程 (10)8质量控制 (14)9数据更新 (15)10文件命名和数据组织形式 (16)11产品归档 (17)前言本规程是应1:10000数字化测绘和基础地理信息数据库中对1:10000核心地形要素生产技术规定的需要，根据目前技术水平制定的。
本规程由国家测绘局提出并归口。
本规程起草单位：陕西测绘局山西省测绘局本规程主要起草人：曹建成李建平1:10000基础地理信息更新与建库技术设计暂行规定1:10000矢量核心地形要素生产技术规定Technical specifications for producing 1:10000 digitalline graphics (DLG) of fundamental topographic features1 范围本规程规定了1:10000核心地形要素生产的技术要求、质量控制、工艺流程。
适用于1:10000矢量核心地形要素的采集、更新与建库。
其它专题矢量要素及相关复合产品的制作也可参照其执行。
2 引用标准下列标准所包含的条文，通过在本规程中引用而构成为本标准的条文。
在本规程出版时，所示版本均为有效。
所有标准都会被修订，使用本规程的各方应探讨使用下列标准的最新版本的可能性。
GB/T 13990-92 1:5000、1:10000航空摄影测量内业规范ZBCH02-85 1:5000、1:10000地形图航片综合判调作业规程GB/T 5791-93 1:5000、1:10000地形图图式GB/T 13923-92 国土基础信息数据分类与代码GB/T17798-1999地球空间数据交换格式GB/T××××1:10000矢量地形要素内容与分类GB/T××××基础地理信息数字产品数据文件命名规定GB/T××××基础地理信息数字产品元数据GB/T 13989-92 国家基本比例尺地形图分幅与编号GB 2260-95 中华人民共和国行政区划代码GB 917.2-89 国家干线公路路线名称和编号GB 1945-87 中华人民共和国铁路路线名称代号SL213-98 水利工程基础信息代码编制规定3 术语3.1要素真实世界现象的抽象。
谈大比例尺航测成图质量评定方法摘要：本文结合鞍山市1:500,1:1000,1:2000基础地形图测绘项目，针对成图质量检查和精度的评定，探讨大比例尺航测图外业检查工作的重点，并对产品质量评定方法做了一定的阐述。
关键词：外业检查，地理精度，数学精度，质量评定引言伴随着社会经济的发展，城市规划建设，及城市信息化进一步加快，对大比例尺地形图的需求越来越迫切，需求量也越来越大。
为满足这一要求，目前普遍采用航测成图。
对于大比例尺航测成图，生产单位普遍是利用内业成图进行外业调绘的做法。
对隐蔽、阴影遮盖、新建、内业不能准确定位的部分、等均采用野外数据采集，对错漏部分进行修、补测。
在生产过程中，由于作业人员的技术水平以及各个工序的误差累积，导致成图精度的损失。
为了保证成图的质量，就必须对成图进行全面的检查。
在大比例尺航测图的外业检查工作中，重点检查其地理精度和数学精度。
本文主要探讨了大比例尺航测图外业检查工作的重点和方法。
1：航测成图主要优缺点一是可以缩短成图周期，达到快速成图的目的；二是整体精度质量相对平均，相对稳定；三是信息丰富，可满足城市多元化用图的需要。
采用航测方法进行大比例尺测图也有一定的局限性，如：隐蔽地区、阴影遮盖部分、影像不清晰的独立地物、平地高程等，精度很难达到要求，需要外业进行大量的修、补测工作。
因此，外业修、补测工作质量的高低是产品质量的关键，对航测成图质量产生直接影响。
在检查验收过程中，对这部分内容要重点关注，同时又要根据具体情况，采用适当的质量评定方法，使产品质量评定既符合标准，又符合实际。
2大比例尺航测图外业检查工作的重点及方法针对航测成图主要优缺点，我们在强调整饰精度的同时，应把检查重点放在地理精度检查和数学精度检查上。
2.1地理精度检查地理精度检查主要采取外业巡视的方法对图面地理要素的正确性及数据完整性、各要素、注记和符号的正确性、地理要素的协调性、综合取舍的合理性、接边质量等进行检查。

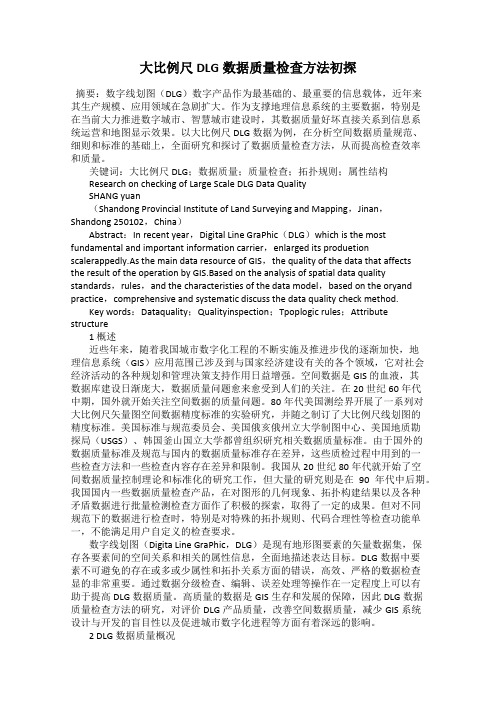

大比例尺DLG数据质量检查方法初探摘要：数字线划图（DLG）数字产品作为最基础的、最重要的信息载体，近年来其生产规模、应用领域在急剧扩大。
作为支撑地理信息系统的主要数据，特别是在当前大力推进数字城市、智慧城市建设时，其数据质量好坏直接关系到信息系统运营和地图显示效果。
以大比例尺DLG数据为例，在分析空间数据质量规范、细则和标准的基础上，全面研究和探讨了数据质量检查方法，从而提高检查效率和质量。
关键词：大比例尺DLG；数据质量；质量检查；拓扑规则；属性结构Research on checking of Large Scale DLG Data QualitySHANG yuan（Shandong Provincial Institute of Land Surveying and Mapping，Jinan，Shandong 250102，China）Abstract：In recent year，Digital Line GraPhic（DLG）which is the most fundamental and important information carrier，enlarged its produetion scalerappedly.As the main data resource of GIS，the quality of the data that affectsthe result of the operation by GIS.Based on the analysis of spatial data quality standards，rules，and the characteristies of the data model，based on the oryand practice，comprehensive and systematic discuss the data quality check method.Key words：Dataquality；Qualityinspection；Tpoplogic rules；Attribute structure1 概述近些年来，随着我国城市数字化工程的不断实施及推进步伐的逐渐加快，地理信息系统（GIS）应用范围已涉及到与国家经济建设有关的各个领域，它对社会经济活动的各种规划和管理决策支持作用日益增强。

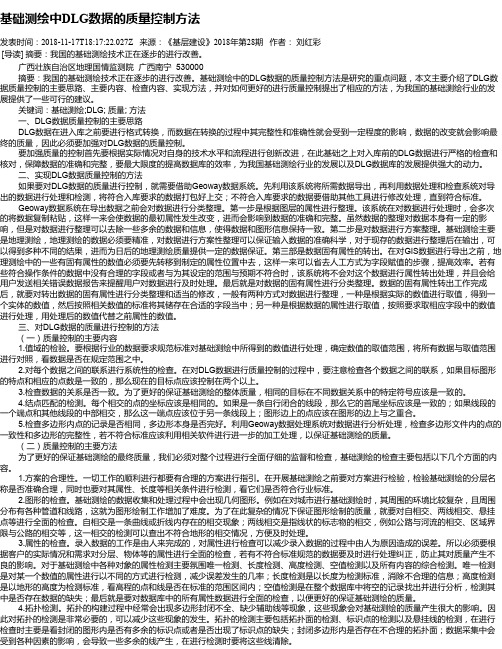

基础测绘中DLG数据的质量控制方法发表时间：2018-11-17T18:17:22.027Z 来源：《基层建设》2018年第28期作者：刘红彩[导读] 摘要：我国的基础测绘技术正在逐步的进行改善。
