吸收塔脚手架搭设施工方案一、工程概况及工程目标吸收塔是化工行业中常见的一种设备，其主要功能是进行气液反应，吸收和分离。
在吸收塔的施工过程中，搭设脚手架是必要的，以提供施工作业人员的安全作业环境。
本方案将详细介绍吸收塔脚手架的搭设施工方案。
二、施工准备工作1.现场勘测：确定吸收塔的位置、高度、尺寸，了解场地地形，确定搭设脚手架的具体要求。
2.材料准备：准备所需的脚手架材料，包括钢管、钢板、螺栓、脚手架支撑杆等。
3.人员配置：安排熟悉搭设脚手架工作的工人，并进行相关培训，确保施工人员的安全作业认知。
三、脚手架搭设方案1.脚手架设计：根据吸收塔的尺寸和高度，进行脚手架的设计和计算，确保脚手架的稳定性和安全性。
2.安装扣件：首先安装脚手架的基础支撑杆，然后根据设计方案，依次安装横向杆、纵向杆和斜杆，并使用螺栓进行固定。
3.搭设脚手架框架：根据设计方案，搭设脚手架的主框架，确保平整、水平。
在主框架的两侧，安装相应的斜杆加固。
4.断面支撑：根据吸收塔的高度，设置适当的断面支撑，以增加脚手架的稳定性，并使用垫板进行加固。
5.加装脚手架板、踏板和防护栏杆：根据脚手架的高度，依次加装脚手架板、踏板和防护栏杆，以提供安全的作业环境。
6.检查和修整：搭设脚手架后，必须进行全面检查，确保脚手架的稳定性和安全性。
对出现的问题进行及时修整和加固。
四、施工安全措施1.工地标志：在吸收塔施工现场的入口处设置明显的施工标志，警示人员进入施工区域。
2.安全教育：对参与吸收塔脚手架搭设的工人进行安全教育，强调安全作业注意事项，理解搭设方案，在施工过程中注重个人安全。
3.安全防护：在脚手架搭设过程中，工人必须佩戴安全帽、安全鞋等个人防护装备，以确保施工作业的安全。
4.定期检查：在吸收塔脚手架施工过程中，定期进行脚手架的检查，及时发现并处理安全隐患，确保施工安全。
五、施工实施步骤1.按照施工准备工作进行现场勘测，了解吸收塔的具体情况。
2.进行脚手架搭设方案的制定和设计。
1.工程概况1.1、山西大唐国际临汾热电有限责任公司2*300MW机组烟气脱硫工程是由北京国电清新环保公司总承包, 建设一个投资低、运营维护费用经济合理、运营方便的副产品运用型烟气脱硫系统。
1.2、本次安装的脚手架为吸取塔进行安装时所用脚手架, 搭设在吸取塔筒体的内外侧, 吸取塔筒体高为38.656m, 脚手架的搭设需满足整个吸取塔安装的规定。
2.编制依据2.1.《山西临汾热电脱硫工程施工组织设计》。
2.2.图纸: 《吸取塔制作图》北京国电清新环保工程有限公司SPCLF-S-S0101。
2.3、引用技术规范及标准: 《建筑安装登高架设作业》；《电力建设安全工作规程》（火力发电厂部分）DL/5009.1-2023;3.构造设计3.1、由于该脚手架服务对象为吸取塔圆形筒体, 因此该脚手架设计为多边形封闭式双排脚手架（设计参数及形状见附图一）。
5.施工准备5.1.现场作业准备及条件5.1.1.施工人员持证上岗, 培训合格并报验监理。
5.1.2.施工作业指导书经审批合格, 作业人员技安交底双签字。
5.1.3、施工现场道路畅通, 照明良好, 爬梯随脚手架同时搭设。
5.1.4.吸取塔周边基础回填夯实, 所有搭设材料随工程进度一月前必须满足使用用量。
5.2.劳动力组织5.2.1、根据工程情况成立一个架工班, 班长一名, 架子工十名。
5.2.2、工期规定：随吸取塔的壳体安装逐层搭设, 在壳体安装前提前两天搭设完毕。
6.重要搭设程序6.1、搭设流程为: 架杆、板、扣件等领料、检查→基础检查、放线定位→铺设垫木→竖底层里外立杆→搭设扫地杆水平横杆→铺脚手板→绑扎护栏、斜梯→第三步三跨加装连杆件→张挂安全网→接第二层里外立杆→同以上4-9步搭设程序相同直至搭设完毕。
6.2.根据安装规定, 计算脚手搭设材料用量, 在脚手架搭设前领料, 领料时, 检查架管外观是否有裂纹、扁曲、损伤及腐蚀严重等不良现象, 并抽查其规格是否符合规定；扣件检查无裂纹、无少螺栓、脱扣等不良现象, 转动灵活；脚手板使用时无破裂、虫蛀等不良现象, 厚度符合规定, 富有弹性；未使用完的脚手架、板、网、扣件等要按规格分类码放, 并加设垫木, 环境应干燥, 防止雨淋、水泡, 导致严重锈蚀。
吸收塔内部安全脚手架搭设方案
一、背景
吸收塔是化工厂中常见的设备，其内部维修和保养需要搭设安
全脚手架。
本方案旨在提供一种安全可靠的吸收塔内部安全脚手架
搭设方案。
二、搭设方案
1. 准备工作
- 在搭设脚手架前，必须进行全面的风险评估，并采取相应的
安全措施。
- 检查吸收塔的结构和材料，确保其能够承受脚手架的重量。
2. 脚手架选型
根据吸收塔的尺寸和高度选择合适的脚手架类型，如钢管脚手架、铝合金脚手架等。
脚手架必须具备足够的稳定性和承载能力。
3. 搭设步骤
- 搭设脚手架的顺序应该从下往上进行，确保稳定性和安全性。
- 在吸收塔内部墙壁上安装水平横梁作为脚手架的基础。
- 上下脚手架之间连接采用可靠的连接件，如扣件等，以确保
整体结构的稳定。
4. 安全措施
- 在脚手架上设置防护栏杆和安全网，以防止人员从高处坠落。
- 为搭设脚手架的工人提供必要的防护装备，如安全帽、安全
带等。
- 定期检查脚手架的稳定性和承载能力，并进行维修和更换。
三、注意事项
1. 严格按照安全操作规程进行搭设，确保人员的安全。
2. 遵守相关法律法规，如固定液压扣件、脚手架的承重限制等。
3. 在搭设过程中，严禁擅自改变或移动脚手架结构，以免引发
安全事故。
四、总结
本方案提供了一种安全可靠的吸收塔内部安全脚手架搭设方案。
在搭设过程中，必须严格遵守安全操作规程，并采取相应的安全措施，以确保人员的安全和设备的正常运行。
吸收塔内部防腐脚手架设计方案1. 背景吸收塔是一种用于气体吸收和净化的设备，通常用于工业生产过程中的废气处理。
为了保护吸收塔的内部结构，防止其受到腐蚀和损坏，需要设计合适的防腐脚手架来支撑工人在内部进行维护和维修工作。
2. 设计目标本设计方案的目标是提供一种安全可靠的防腐脚手架，使工人能够方便地进入吸收塔内部进行维护和维修操作。
设计方案应考虑以下要求：- 脚手架应能够承受工作人员和维护设备的重量，并保证稳定性和安全性。
- 所选材料应具有良好的耐腐蚀性能，能够在腐蚀环境中长时间使用。
- 设计应考虑方便搭建和拆除，便于工人操作。
- 脚手架结构应尽可能简单，减少零部件数量和安装难度。
3. 设计方案基于以上目标和要求，本设计方案建议采用以下步骤进行防腐脚手架设计：步骤一：确定脚手架类型根据吸收塔的内部结构和要求，选择合适的脚手架类型。
常见的脚手架类型有悬挑式脚手架、支撑式脚手架和悬挂式脚手架等。
根据实际情况进行选择。
步骤二：选择材料根据吸收塔的工作环境和要求，选择具有良好耐腐蚀性能的材料来制作脚手架。
不同材料具有不同的耐腐蚀性能和承重能力，需要根据实际情况进行选择。
步骤三：设计脚手架结构根据吸收塔的内部结构和要求，设计脚手架的具体结构方案。
脚手架应能够稳定地支撑工人和维护设备的重量，并且方便工人的操作和移动。
步骤四：制作和安装脚手架根据设计方案制作脚手架的零部件，并进行组装和安装。
制作过程中应注意使用合适的连接方式和固定装置，确保脚手架的稳定性和安全性。
步骤五：测试和验收完成脚手架的制作和安装后，进行测试和验收工作。
通过负载测试和安全检查，确保脚手架符合设计要求，并能够安全可靠地支撑工作人员进行维护和维修工作。
4. 总结通过本设计方案，我们可以得到一种安全可靠的防腐脚手架设计方案，能够满足吸收塔内部维护和维修的需要。
在实际应用中，需要根据实际情况进行细化和调整，确保脚手架的性能和可靠性。

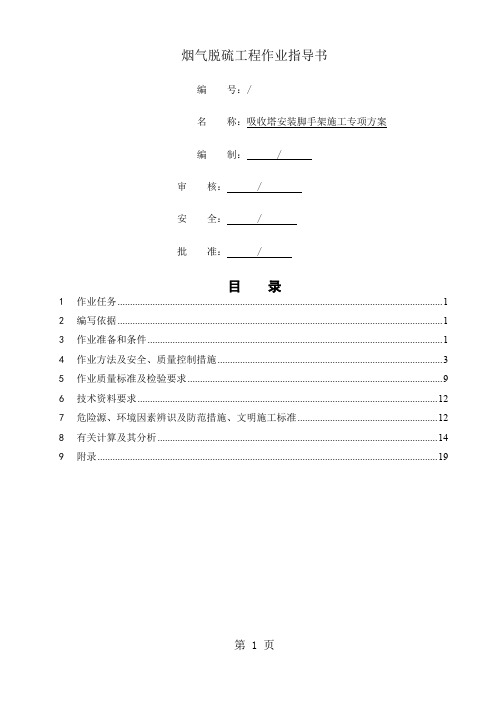

烟气脱硫工程作业指导书编号：/名称：吸收塔安装脚手架施工专项方案编制： /审核： /安全： /批准： /目录1作业任务 (1)2编写依据 (1)3作业准备和条件 (1)4作业方法及安全、质量控制措施 (3)5作业质量标准及检验要求 (9)6技术资料要求 (12)7危险源、环境因素辨识及防范措施、文明施工标准 (12)8有关计算及其分析 (14)9附录 (19)1作业任务1.1作业项目概况及范围国电宿州工程超临界机组烟气吸收塔安装脚手架工程，吸收塔塔顶总高度36.37m，总建筑面积约200m2，吸收塔外架为落地环形脚手架，8.00m以上内侧立杆，自8.00m层顶开始起架，脚手架搭设总高度为35m。
吸收塔施工为全面落实本工程有关安全文明施工标准化建设的规定，提升施工工艺水平，保障作业人员和设备财产安全，进一步规范本工程建筑专业脚手架施工工艺，特制定本施工措施，增强施工时针对性和可操作性，了解并掌握该项作业的特点和施工管理重点。
1.2主要工程量详见单体作业指导书1.3工期要求满足单位工程结构及装饰工期要求。
2编写依据《国电宿州“上大压小”2×350MW热电工程烟气脱硫、脱硝工程施工组织设计》;《安全文明施工实施规划》;《吸收塔施工图》《工程建设标准强制性条文》（电力工程部分）2019年版本《工程建设标准强制性条文》（房屋建筑部分）2009年版本《电力建设安全工作规程（第1部分：火力发电厂）》DL5009.1-2019；《国家电网公司基建安全管理规定》《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2019《建筑施工安全检查标准》JGJ59-99,《建筑施工手册》（第四版）3作业准备和条件3.1技术准备施工前由技术员组织作业班组认真研究施工图纸及现场实地勘察，按照脚手架搭设用途，确定搭设方案，并计算脚手架的承载力和对地基的压力，地基需要处理的针对实际情况，采取相应的处理措施。
技术员按照脚手架的长度、高度及具体搭设要求编制脚手架材料计划，注明管材及扣件的规格、颜色等。
吸收塔脚手架搭设方案一、概述吸收塔是一种用于化工、制药等行业的设备，主要用于处理有机废气和有机废液。
在吸收塔的搭设过程中，为了保证施工的安全性和高效性，需要对搭设方案进行详细的规划和设计。
本文将介绍一种吸收塔脚手架搭设方案，旨在提供一种安全、可行的搭设方案。
二、搭设方案1.确定施工区域及安全措施:在搭设吸收塔的区域内，要确保无其他设备或人员同时进行施工，以减少施工过程中的安全隐患。
同时，在施工区域内设置警示标志，以提醒其他人员注意施工区域。
2.选取合适的脚手架类型:吸收塔的形状、高度和施工环境等因素决定了所需的脚手架类型。
一般情况下，可以选择支模脚手架、悬挑脚手架或合金钢管脚手架等类型。
3.测量吸收塔尺寸:在搭设吸收塔脚手架之前，需要对吸收塔的尺寸进行精确测量。
包括吸收塔的高度、宽度、长度等尺寸。
根据吸收塔的尺寸，确定脚手架的高度和横向跨度。
4.安装脚手架:根据测量的尺寸，按照搭设设计方案，安装脚手架。
首先，在地面上铺设好脚手架的基础框架，然后立起脚手架立柱，并用水平杆连接，形成一个稳定的框架。
接下来，根据吸收塔的高度和横向跨度，安装横向和纵向的主要承重杆、斜撑杆等，加强脚手架的稳定性。
在吸收塔的外部，可以设置临时平台，方便操作人员进行安装和维修工作。
临时平台通常由水平杆、斜撑杆、脚手板等组成，确保操作人员的安全和工作效率。
6.安装安全装置:在吸收塔的搭设过程中，还需要安装一些安全装置，如安全网、安全扶手、安全带等，以确保操作人员的安全。
7.检查和测试:在脚手架搭设完成后，需要进行检查和测试，确保脚手架的稳定性和安全性。
检查脚手架的连接部位是否牢固，测试整个脚手架的负荷能力，以保证吸收塔在使用过程中的安全性。
三、安全措施1.施工现场的保护:在搭设吸收塔脚手架的施工现场，应设置警示标志，进行防护及灯光提示，警戒线范围内任何人员都不得靠近。
确保现场的安全环境。
2.操作人员的安全:进行搭设吸收塔脚手架的操作人员需要接受专门的培训，并佩戴个人防护设备，如安全帽、安全带等，确保个人安全。
吸收塔内部脚手架施工方案简介吸收塔内部脚手架施工是在炼油、化工等工业领域中常见的作业，它为工人的作业提供了安全和便利。
本文将探讨吸收塔内部脚手架的施工方案，包括设计要点、施工流程、材料选择和安全注意事项等内容。
设计要点•在设计吸收塔内部脚手架时，首先要考虑其承重能力，需根据实际工况确定设计负荷。
•搭建塔内脚手架时应根据工作高度和工人量身定制高度，在考虑保证工人安全的前提下尽可能减少材料的使用。
•考虑脚手架的结构稳定性，一般采用悬挑式脚手架，以确保工人的安全。
施工流程1.开始施工前，需对吸收塔内部进行严格检查，确保塔壁结构完整、无裂缝等安全隐患。
2.按照设计要点确定脚手架的规格和数量，采购所需材料。
3.按照设计图纸和规范要求搭建脚手架结构，并在搭建过程中加固连接处。
4.检查脚手架的稳定性和承重能力，确保其满足实际需求。
5.施工完成后，对脚手架进行验收，确保符合安全要求。
材料选择•脚手架主要材料包括钢管、扣件和脚手架板等。
•钢管一般采用Q235材质，具有较好的强度和稳定性。
•扣件选择应符合国家相关标准，确保连接的牢固性和稳定性。
•脚手架板一般选用铝合金材质，具有较轻的重量和较好的耐腐蚀性。
安全注意事项1.在施工过程中，工人需穿着符合要求的安全帽、安全鞋和安全带，并接受必要的安全培训。
2.搭建脚手架时需遵守规范要求，严格按照设计图纸进行，避免搭建不稳或超载现象。
3.脚手架搭建完成后，需定期检查、维护，确保其结构稳定性和安全性。
4.在脚手架上作业时，禁止超载、乱丢杂物，保持工作环境整洁。
以上是吸收塔内部脚手架施工方案的相关内容，只有合理的施工设计和严格的施工管理，才能确保吸收塔内部脚手架的安全性和可靠性，为工人的作业提供安全保障。
吸收塔内部防腐脚手架施工方案1. 引言本文档旨在提供吸收塔内部防腐脚手架施工方案，确保工程施工的安全和质量。
本方案依据相关法律法规，并结合项目特点和要求，制定了详细的操作步骤和安全措施。
2. 工程准备2.1 材料准备根据吸收塔内部防腐脚手架施工的需要，准备所需的材料包括脚手架支撑杆、横杆、竖杆、连接件等，并确保材料的质量和规格符合要求。
2.2 设备准备准备所需的施工设备，如手持电钻、扳手、起重设备等，并确保设备的正常运行和安全性能。
2.3 人员准备安排经验丰富的施工人员进行施工，确保其熟悉操作流程和安全要求，并配备必要的个人防护装备，如安全帽、防护眼镜、手套等。
3. 施工步骤3.1 梳理吸收塔内部结构在施工前，对吸收塔内部的结构进行梳理，了解其布置和特点，并制定相应的脚手架搭设方案。
3.2 脚手架搭设根据吸收塔内部结构的特点，按照设计要求和施工方案，搭设脚手架。
搭设过程中应注意脚手架的稳定性和安全可靠性，确保其能够满足工程施工的需要。
3.3 安装和调整在脚手架搭设完成后，按照安全规范，进行脚手架的安装和调整。
确保脚手架的支撑点均匀分布、调整器件可靠，并进行必要的固定和连接。
3.4 检查和试验完成脚手架的安装和调整后，进行脚手架的检查和试验，确保其结构稳固和承重能力符合要求。
如有发现问题，及时进行调整和修复。
4. 安全措施4.1 人员防护施工过程中，所有施工人员必须佩戴个人防护装备，并按要求使用安全绳、安全带等安全设备，确保人员的安全。
4.2 施工现场管理建立健全的施工现场管理制度，规范和监督施工人员的行为，确保施工现场的安全有序。
4.3 危险源管理对施工现场的各类危险源进行识别和评估，并采取相应的防护措施，确保施工过程中的安全性。
4.4 废弃物处理施工完成后，及时清理和处理废弃物，保持施工现场的整洁，并做好环境保护工作。
5. 总结本文档提供了吸收塔内部防腐脚手架施工方案，包括工程准备、施工步骤和安全措施。
X X X X 发电有限公司#2机组烟气.超净脱硫除尘一体化技术改造工程吸收塔、烟道脚手架施工专项措施批准：审核：编制：X X X X X X X 技术股份有限公司年月日目录1、适用范围 (3)2、编制依据 (3)3、工程概况、施工范围及工程量 (3)4、施工准备和施工条件 (3)5、综合进度和配合要求 (4)6、施工主要机具及材料 (4)7、主要施工方法、步骤和措施 (5)8、施工质量标准和工艺要求、强制条文 (12)9、应注意的质量问题 (12)10、成品保护要求 (12)11、施工中的主要危险点与安全技术措施 (13)12、环境保护及文明施工措施和要求 (19)13、应形成的质量记录和验收级别 (19)14、其它需说明问题及附录、附加的各种相关必备内容 (19)1、适用范围本措施适用于X X X X 发电有限公司#2机组烟气.超净脱硫除尘一体化技术改造工程中的吸收塔、烟道内施工作业。
本措施以吸收塔内部构件、烟道安装为主而编制。
2、编制依据2．1设计图纸、设备说明书、及设计变更文件等；2．2《钢制塔式容器》JB/T4709-2007；2．3《钢制焊接压力容器》JB/T4735-1997；2．4《钢制压力容器焊接规程》JB/T4709—2007；2. 5《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；2. 6《立式圆筒形钢制焊接储罐施工及验收规范》GB 50128-2005；2. 7《钢结构工程施工及验收规范》GB50205—2001；2. 8《火力发电厂焊接技术规程》DL/T869—2004；2. 9《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T 5417—2009；2. 10《火电厂烟气脱硫吸收塔施工及验收规程》DL/T 5418—2009；2. 11《建筑钢结构焊接规程》JGJ81-2002；2. 12电力建设安全健康与环境管理工作规定（2002年版）；2. 13《电力建设安全工作规程》(火力发电厂部分)；2. 14《建筑防腐蚀工程施工及验收规范》；2. 15《电力建设安全生产监督管理办法》。
吸收塔施工方案范文一、施工前准备工作1.组织项目人员：根据吸收塔施工的特点和要求，组织项目人员，包括工程师、技术员、施工人员等，确保施工人员具备相应的岗位素质和技能。
2.准备施工设备和材料：根据吸收塔的设计要求，准备好所需的施工设备和材料，包括起重机械、切割设备、焊接设备、脚手架等。
3.安全措施的落实：在施工前，要对施工现场进行安全评估和风险评估，并制定相应的安全措施和应急预案，确保施工过程中的安全。
二、吸收塔施工流程1.场地准备：按照设计要求，对施工现场进行平整处理，并搭建好必要的脚手架和安全防护设施。
2.基础施工：首先进行吸收塔的基础施工，包括挖掘基坑、铺设基础钢筋、浇筑混凝土等工作，确保基础的稳固和牢固。
3.主体施工：按照设计要求，对吸收塔的主体进行施工，包括搭建塔体结构、安装各种支撑和固定设备等。
4.焊接工作：根据设计要求，对吸收塔的接缝进行焊接，确保连接的牢固和密封性。
5.设备安装：根据设计要求，安装各种必要的设备，如进出料管道、排气口等。
6.检测和试运行：完成吸收塔的施工后，进行必要的检测和试运行，确保其正常运行和性能符合要求。
三、施工要点和注意事项1.质量控制：施工过程中，要严格按照设计要求和相关的规范标准进行施工，确保各个环节的质量。
2.安全措施：在施工过程中，要特别注意安全问题，加强现场的安全管理和巡视，在高空作业、爆破作业等环节要采取必要的安全措施，避免事故的发生。
3.施工进度控制：对吸收塔的施工进度进行合理的安排和控制，确保施工进度符合项目计划和合同要求。
4.环境保护：在施工过程中，要严格遵守环境保护的相关规定，遵循绿色施工原则，减少对环境的影响。
5.施工记录和资料整理：在施工过程中，要做好相关的施工记录和资料整理工作，包括施工日志、验收记录、质量报告等，为后续的运营和维护提供依据。
四、施工后的处理工作1.施工清理：在吸收塔施工完成后，对施工现场进行清理，清除施工过程中产生的垃圾和废弃物，使现场整洁干净。
北京国电龙源环保工程有限公司大同分公司#10机组烟气脱硫装置技术改造工程烟气脱硫工程吸收塔脚手架搭设施工技术方案河南防建实业有限公司二0一四年十月四日目录一、工程概况 (1)二、组织措施 (2)三、施工方案 (2)1、编写依据 (2)2、作业准备及资源配备 (2)3、脚手架的搭设 (3)4、脚手架搭设施工工艺 (3)5、脚手架的拆除 (5)四、质量保证措施 (5)1、脚手架搭设安全技术要求 (5)2、质量保证措施 (7)五、安全保证措施 (7)1、安全技术措施 (7)2、安全文明施工措施 (8)一、工程概况北京国电龙源环保工程有限公司大同分公司#7（1×600MW）、#10（1×660MW）机组烟气脱硫装置吸收塔本体安装脚手架搭设及脚手架拆除工程，吸收塔外部需要保温，在吸收塔外搭设双排脚手架。
二、组织措施三、施工方案1、编写依据《建筑施工扣件式钢管脚手架安全技术规范》《电力建设安全工作规程》DL5009.1—2002 《建筑施工工程师手册》《建筑登高架设作业安全技术》（架子工部分）2、作业准备及资源配备作业前需做好以下准备工作2.1、上报作业人员证件和作业指导书2.2、熟悉配套施工图纸2.3、编制技术交底和安全技术交底2.4、架子管和扣件租赁、保管3、脚手架的搭设吸收塔为本项目最大部件，#7吸收塔直径为17.5m，高度大约为50m，#10吸收塔直径为19.2m，高度大约为50m。
安装过程中底部承重较大，加上架子自身重量，所以对脚手架搭设要求高于一般架子。
吸收塔的脚手架采用钢管搭设，脚手板为毛竹板结构。
钢管直径48mm，壁厚3.5mm。
竹跳板长度为3000mm，厚度35mm，钢管均采用无缝钢管。
钢管和钢管之间用直接、十字、旋转扣件固定，脚手板用12#铁丝绑扎固定，绑扎时铁丝应绕脚手板两端80mm外箍扎2圈，每层脚手板应敷设平整到位，由内向外铺设脚手板；立杆自下向上搭设。
第一层脚手架搭设时立杆要求垂直，垂直度误差不得大于1/200，立杆间距为1.8m，横杆高度宜为1.8m左右，中间应搭设二道护栏，护栏高度为为1.2m左右，小横杆用扣件紧固于大横杆上，靠近立杆的小横杆可紧固于立杆上。
每相邻两根立杆不允许同高度，要求接头相互错开一步架子。
在架子搭设超过一定高度时（按规范要求），脚手架每隔6m立杆应设支杆和剪刀撑，剪刀撑的一头斜杆扣件在立杆上，另一头斜杆扣在小横杆的伸出部位；支杆剪刀撑与水平夹角不得大于60度。
4、脚手架搭设施工工艺领料——定位——立杆搭设——扫地杆、大小横杆搭设——铺脚手板——护栏、爬梯搭设——接二层立杆（搭设至24米层高时开始打斜撑）；4.1 外架为两排，内排距吸收塔400mm，内外排间距为1.1m底座、垫板均应准确地放在定位线上，垫板宜采用长度不小于2跨、厚度不小于35mm的木垫板，也可采用槽钢；4.2立杆接长除顶层顶步可采用搭接外，其它各层各步接头必须采用对接扣件连接；相邻立杆的对接扣件不得在同一高度内；4.2.1两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500MM；各接头中心至主接点的距离不宜大于步距的1/3；4.2.2搭接长度不应小于1米，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于10mm。
4.2.3开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳固后，方可根据情况拆除；4.2.4立杆顶端宜高出吸收塔上部2米。
4.3横杆、扫地杆搭设应注意以下事项：4.3.1纵向水平杆的对接扣件应交错布置，各接头至最近主接点的距离不宜大于纵距的1/3。
搭接长度不应小于1米，应等间距设置3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。
4.3.2脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上壁不大于200mm处的立杆上。
横向扫地杆也应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1米。
4.4、栏杆和挡板的搭设要求4.4.1栏杆和挡板均应搭设在外立杆的内侧；4.4.2栏杆的高度应为1.1米；4.4.3挡脚板高度不应小于180mm；4.5、脚手板的铺设应符合下列规定：4.5.1脚手板应满铺、离开墙面120-150mm；4.5.2脚手板的探头应用12#钢丝固定在支承杆件上；4.5.3在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；5、脚手架的拆除5.1 拆除脚手架前的准确备工作5.1.1全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；5.1.2根据检查结果补充完善施工组织设计中的拆除顺序和措施，经监理部门批准后方可实施；5.1.3清除脚手架上杂物及地面障碍物。
5.2、脚手架拆除5.2.1拆除脚手架时，应从上到下，一步地拆，不得上下两步同时拆除（踏步式），分段拆除高差不应大于2步。
当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连固件5.2.2当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先加横向斜杆加固；5.2.3如遇强风或雨等特殊气候，不得进行脚手架拆除工作；5.2.4拆除人员进入岗位后，先进行检查，加固松动部位，清除步层内留的材料、物件及垃圾块。
所有清理物应安全输送到地面严禁高处抛掷；5.2.5所有斜拉杆、临时楼梯、必须随脚手架步层拆除同步进行下降，不准先行拆除。
5.3卸料时应注意以下事项：5.3.1各构配件严禁抛至地面，可堆放整齐后由吊车统一卸料；5.3.2运至地面的构配件应及时检查、整修。
5.4拆除流程脚手板拆除——小横杆拆除——大横杆拆除——斜撑拆除——立杆拆除整个拆除由上至下，逐层拆除。
四、质量保证措施1、脚手架搭设安全技术要求1、钢管材料不得有裂纹、压扁、弯曲；扣件应有出厂合格证不得有脆裂、变型、或滑丝出现。
2、扣件应有出厂合格证；凡有脆裂、变形或滑丝的，严禁使用。
3、竹片脚手板的厚度不得小于30mm，螺栓孔不得大于10mm。
螺栓必须拧紧，竹片脚手板的长度在2.2m～2.3m、宽度在500mm为宜。
4、脚手架搭设时立杆应垂直，同时应设置金属底座或垫木。
5、脚手板应用12#铁丝牢固捆绑在脚手架上。
楼梯处的竹跳板应布置防滑条。
6、立杆垂直度偏差不得大于架高的1／200。
7、立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二个接头。
8、立杆顶端应高出吸收塔直筒段1.5m。
9、脚手架底部必须设置纵、横向扫地杆。
纵向扫地杆应用直角扣件固定在距垫铁块表面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
10、大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧。
11、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。
并应避免设在纵向水平跨的跨中。
12、每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不应大于150mm，靠塔壁一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm为宜。
操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于立杆间距的1／2，施工层小横杆间距为2m。
13、搭设中要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。
14、剪刀撑的接头除顶层可以采用搭接外，其余各接头均必须采用对接扣件连接。
15、剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。
16、脚手架在施工时应在外围设立安全围栏，或警告标志，并由专人监护，严禁无关人员入内。
17、非专业人员不得搭拆脚手架。
18、搭设脚手架时应挂好安全带，递杆、撑杆人员应密切配合。
19、脚手架应在施工期间遇到大雨、大风期应加强检查。
20、脚手架搭设后必须及时做好专用接地连接，实测脚手架接地电阻不得大于3Ω.2、质量保证措施1、建立完善的质量责任制，对施工及管理人员及进行技术、质量交底，严格按照计划部署工作内容。
2、所有施工人员必需持证上岗。
3、质检员在整个施工过程中负责现场质量监督，发现违规施工时立即勒令停工整顿。
4、观察脚手架整体或局部的垂直偏差，尤其观察脚手架四角、开分断处二侧端口，是否偏斜，下沉。
如发现有异样者，应立即组织人员进行加固。
5、脚手架施工完毕后，由施工负责人召集技术、监理、搭设班组三方人员，携带扭矩扳手，进行外观和实测检验。
五、安全保证措施1、安全技术措施1、每日工作站班交底时，施工负责人应针对当天的工作进行安全措施交底。
2、施工人员进入施工现场必须戴好安全帽，并扣好帽带。
3、拆除时应在布设的安全区域外安排专人看护。
4、除每层满铺脚手片外，架体作业层和底层下方还应围设安全网或采取有效安全措施。
5、吸收塔内竹跳板安要求满铺石棉布，在动火前检查石棉布铺盖情况，防止因动焊引起的竹跳板起火。
2、安全文明施工措施1、认真学习金竹山火力发电厂建设安全工作规程有关规定。
2、所有施工人员必须经三级教育，考试合格。
3、进入施工现场必须戴好安全帽，上高空系好安全带，工作系保险绳，严禁高空落物。
4、脚手架的搭、拆必须用安全围栏，并挂好警告牌，地面应有监护人员，无关人员严禁入内。
拆脚手架前，先要检查原来的脚手架是否牢固，在拆除中一定要按顺序自上而下进行。
严禁上下同时作业或将脚手架整体推倒。
5、非专业工种人员不得搭、拆脚手架，搭设脚手架是作业人员应挂好安全带，送杆、撑杆作业人员之间应紧密配合。
6、在架子上翻脚板片时，应有两人从里向外按顺序进行。
7、施工现场应及时清理，材料堆放整齐，做到工完料尽场地清。
8、超过25m不到50m的外架，应采用双钢管栏杆或缩小间距等加强措施。
9、脚手架不得采用钢、木混搭。
10、安全未尽事宜，参照电力部建设安全规定执行。
