车刀在结构上可 分为整体车刀、焊 接装配式车刀和机 械夹固刀片的车刀。 如图15、16所示。
图15
图16
（2）孔加工刀具
孔加工刀具一般 可分为两大类：一 类是从实体材料上 加工出孔的刀具， 常用的有麻花钻、 中心钻和深孔钻等； 另一类是对工件上 已有孔进行再加工 用的刀具，常用的 有扩孔钻、铰刀及 镗刀等。
在法平面参考系中，只需标注γn 、 αn 、 κr 和λs四个角度即可确 定主切削刃和前、后刀面的方位。在假定工作平面参考系中，只 需标注γf 、αf 、γp 、 αp 四个角度便可确定车刀的主切削刃和前、 后刀面的方位。
四、刀具的工作角度
在实际的切削加工中，由于刀具安装位置和进给运动的影响，上 述标注角度会发生一定的变化。角度变化的根本原因是切削平面、 基面和正交平面位置的改变。以切削过程中实际的切削平面Ps、基 面Pr和主剖面P0为参考平面所确定的刀具角度称为刀具的工作角度， 又称实际角度。
（6）刀尖 主切削刃和副切削刃连接处的一段刀刃。它可以是小 的直线段或圆弧。

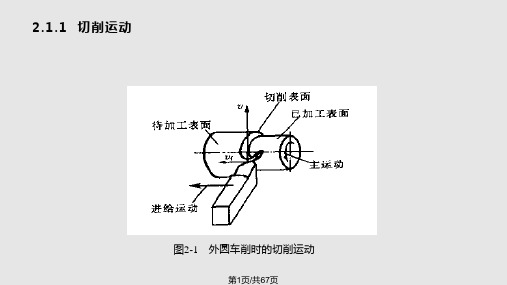

具体参见切削运动与切削表面图和车刀的组成图。其它各类刀具，
如刨刀、钻头、铣刀等，都可以看作是车刀的演变和组合。
刨刀
图4
钻头
(二）刀具角度的参考系
为了确定刀具切削
部分各表面和刀刃的空 间位置，需要建立平面 参考系。按构成参考系 时所依据的切削运动的 差异，参考系分成以下 两类：
2、车刀安装偏斜对工作角度的影响
图12
当车刀刀杆的纵向轴线与进给方向不垂直时，将会引起 工作主偏角κre和工作副偏角κre‘的变化,如上图所示。
（二）进给运动对工作角度的影响
1、横向 进给运 动对工 作角度 的影响
图13 车端面或切断时，加工表面是阿基米德螺旋面，如上图所示。因此，实际 的切削平面和基面都要偏转一个附加的螺旋升角μ，使车刀的工作前角γoe增 大，工作后角αoe减小。一般车削时，进给量比工作直径小很多，故螺旋升 角μ很小，它对车刀工作角度影响不大，可忽略不计。但在车端面、切断和 车外圆进给量（或加工螺纹的导程）较大，则应考虑螺旋升角的影响。
