导轨式附着升降脚手架使用范围及条件

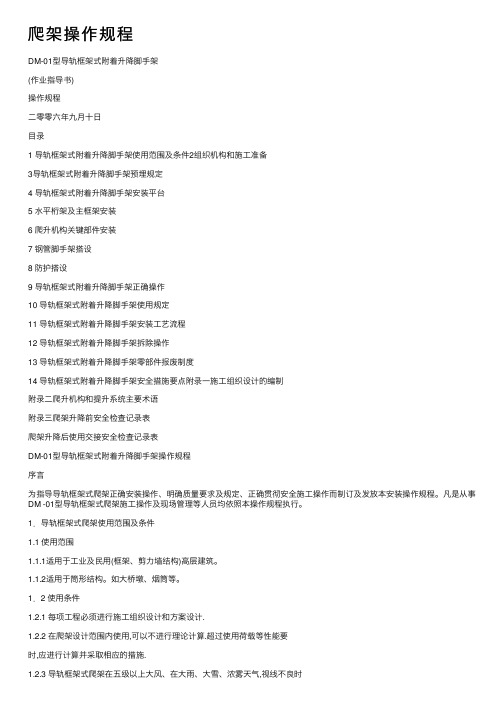

爬架操作规程DM-01型导轨框架式附着升降脚⼿架(作业指导书)操作规程⼆零零六年九⽉⼗⽇⽬录1 导轨框架式附着升降脚⼿架使⽤范围及条件2组织机构和施⼯准备3导轨框架式附着升降脚⼿架预埋规定4 导轨框架式附着升降脚⼿架安装平台5 ⽔平桁架及主框架安装6 爬升机构关键部件安装7 钢管脚⼿架搭设8 防护搭设9 导轨框架式附着升降脚⼿架正确操作10 导轨框架式附着升降脚⼿架使⽤规定11 导轨框架式附着升降脚⼿架安装⼯艺流程12 导轨框架式附着升降脚⼿架拆除操作13 导轨框架式附着升降脚⼿架零部件报废制度14 导轨框架式附着升降脚⼿架安全措施要点附录⼀施⼯组织设计的编制附录⼆爬升机构和提升系统主要术语附录三爬架升降前安全检查记录表爬架升降后使⽤交接安全检查记录表DM-01型导轨框架式附着升降脚⼿架操作规程序⾔为指导导轨框架式爬架正确安装操作、明确质量要求及规定、正确贯彻安全施⼯操作⽽制订及发放本安装操作规程。

凡是从事DM -01型导轨框架式爬架施⼯操作及现场管理等⼈员均依照本操作规程执⾏。

1．导轨框架式爬架使⽤范围及条件1.1 使⽤范围1.1.1适⽤于⼯业及民⽤(框架、剪⼒墙结构)⾼层建筑。

1.1.2适⽤于筒形结构。

如⼤桥墩、烟筒等。

1．2 使⽤条件1.2.1 每项⼯程必须进⾏施⼯组织设计和⽅案设计.1.2.2 在爬架设计范围内使⽤,可以不进⾏理论计算.超过使⽤荷载等性能要时,应进⾏计算并采取相应的措施.1.2.3 导轨框架式爬架在五级以上⼤风、在⼤⾬、⼤雪、浓雾天⽓,视线不良时禁⽌升降作业.1.3 应遵守的规定1.3.1 在导轨框架式爬架使⽤中,除应遵守本规程规定外,还应遵守《钢结构⼯程施⼯与验收规范》，《建筑施⼯扣件式钢管脚⼿架安全技术规范》，控制箱、电葫芦的国家规范，产品说明书及操作规程，起重设备的操作技术规范及安全规范，遵守建设部及各地区建设⾏业主管部门制定的规范、标准，以及其它相关的规范、规程。

导轨式电动附着升降脚手架施工工法导轨式电动附着升降脚手架施工工法一、前言导轨式电动附着升降脚手架是一种新型的施工工法，它通过导轨和电动机的配合，能够实现高空作业的安全、高效、稳定完成。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点导轨式电动附着升降脚手架具有以下特点：1. 采用附着式脚手架，能够牢固地固定在建筑物表面，保证施工人员的安全。

2. 通过导轨的引导，能够实现垂直升降和水平移动，方便施工人员在高空作业。

3. 脚手架上配备电动机，通过控制装置进行操作，可以实现自动升降和停靠，提高施工效率。

4. 结构简单，安装方便，能够适应不同高度和建筑物形状的需求。

三、适应范围导轨式电动附着升降脚手架适用于建筑物外墙的高空作业，包括但不限于：1. 新建建筑物的外墙施工。

2. 高层建筑外墙的维修和装饰。

3. 外墙的清洗和保养。

四、工艺原理导轨式电动附着升降脚手架的工艺原理是将导轨安装在建筑物外墙上，脚手架通过升降机构和导轨的配合进行升降和移动。

具体的施工工法是根据实际工程情况选择合适的导轨和脚手架组合，并采取必要的技术措施，如安全锁、电气控制等，确保脚手架的稳定和安全。

五、施工工艺导轨式电动附着升降脚手架的施工工艺按照以下步骤进行：1. 确定施工区域和工艺要求。

2. 预处理建筑物表面，确保导轨的安装条件。

3. 安装导轨并固定，同时检查导轨的垂直度和水平度。

4. 安装脚手架和电动机，连接电源并进行调试。

5. 进行测试和质量验收。

6. 进行施工作业。

六、劳动组织导轨式电动附着升降脚手架的施工劳动组织包括：施工队伍的组织和管理、设备和材料的调配及进场、工序的安排和协调、施工计划和进度的控制。

七、机具设备导轨式电动附着升降脚手架的施工机具设备包括：导轨、脚手架、电动机、电源、安全锁等。

八、质量控制为确保施工质量，需要采取以下措施：1.进行严格的导轨和脚手架的选择和验收。

附着式升降脚手架施工工程概况一、工程概况二、施工平面布置1. 附着升降脚手架的架体及机位沿建筑结构外围布置，详机位平面布置见图一。

2. 附着式升降脚手架服务范围为建筑物4层至26层、33层,共54个机位点。

架体总高14.4m，封闭4层半楼。

共配置18台电动葫芦，爬架分4段进行升降。

3. 架体底部采用标准连接杆搭设底部桁架，局部用脚手架钢管搭设；钢管搭设距离不能超过2米，本工程架体水平悬挑端最大距离为1.8米，符合规范要求。

4. 剪力墙部位采用0.4m支座，个别机位采用1.0m支座，阳台部位采用1.9米钢梁，具体位置详见平面布置图；在使用工况安装三个支座，升降工况安装两个附着支座。

5. 塔吊附墙部位采用爬架；施工电梯部位也采用爬架防护。

6、架体搭设期间，随搭设高度及时安装附墙支座、防坠顶撑、防坠装置，必要时增加临时水平拉结，保证架体搭设时安全。

7、为了保证安全，在架体内侧增加一道软防护（在第四步架内侧用大眼安全网兜挂）图一8、爬架从4层开始搭设，预埋孔从5层开始设置，待主体施工至8层顶板时准备提升；施工时按下图所示高度设置预留孔。

图二三、施工要求和技术保证条件1. 编制施工方案前必须有完整的设计图纸和项目技术资料。

2. 所有爬架用材料必须符合质量要求。

3. 附着式脚手架安装前必须对现场各个班组进行技术安全教育。

4. 将原落地架进行加固后，搭设安装平台并抄平。

5. 组装底部支承桁架的场地必须平整结实。

6. 在爬架组装、吊装、加固和搭设阶段，其他施工班组给予必要的配合，以便顺利搭设。

7. 在大雨、大雪、浓雾和五级以上大风等视线不良的情况下禁止对脚手架进行搭拆以及升降作业。

8. 在脚手架使用中，除应遵守本方案规定外，还应遵守建设部及各地区建设行业主管部门制定的规范、标准。

9. 脚手架上严禁模板支撑附着，模板支撑必须严格控制在建筑结构边20cm以内并在边梁（或剪力墙）砼强度达到C10（初凝）时拆除爬架吊点附墙处的边梁（或剪力墙）内外侧的模板，以满足爬架固定需要。

附着式升降脚手架的安全管理附着式升降脚手架（也称为整体提升架或爬架）以其成本低、安装快、使用方便和适应性强等优点成为高层、超高层建筑施工脚手架的主要方式之一。

但附着式升降脚手架属定型施工设备，一旦出现坠落等安全事故，往往会造成非常严重的后果。

1.安全及事故分析1.1事故经过1996年，佛出市某大厦工地，发生了一起井架卸料平台倒塌导致人员坠落的事故，造成3人死亡。

事发当天上午，该工地B座附着式升降脚手架进行下降作业，当从22层往21层下降时，与井架卸料平台相碰，导致15层以上的卸料平台全部倒塌，致使在22层平台上操作的3名工人坠落，送医院均不治死亡。

1.2事故分析（1）事故的直接原因是附着式升降脚手架下降时撞击卸料平台21层中部水平钢管的外伸端，导致15层以上的卸料平台失稳倒塌；（2）作业人员素质低、安全意识淡薄，安全教育和安全技术交底工作未落实，施工时违章蛮干。

升降作业时未能严格按照该大厦整体提升外墙脚手架施工方案中的安全技术措施和要求实施，下降作业前拆除大部分联结杆件，致使整体提升外墙脚手架刚度降低，下降过程中摇摆晃动，产生偏移和变形，碰撞了卸料平台。

（3）施工现场管理混乱。

总包单位与分包单位责任不清、安全管理混乱和脱节。

脚手架下降作业前未做检查、未制订专项施工安全方案、准备工作不充分，下降过程协调指挥监控不到位，联络信号不合理、不科学等，造成脚手架在下降过程中仍有工人在卸料平台上作业和有障碍物等严重安全隐患。

2.附着式升降脚手架的使用条件。

2.1资格认证制度附着式升降脚手架的使用具有比较大的危险性，它不仅是一种单项施工技术，而且是形成定型化反复使用的工具或载人设备，所以应该有足够的安全保障，必须对使用和生产附着式升降脚手架的厂家和施工企业实行资格认证制度。

（1）建设部建字（2000）230号文《建筑施工附着升降脚手架管理暂行规定》中第五十五条规定：“国务院建设行政主管部门对从事附着升降脚手架工程的施工单位实行资质管理，未取得相应资质证书的不得施工；对附着升降脚手架实行认证制度，即所使用的附着升降脚手架必须经过国务院建设行政主管部门组织鉴定或者委托具有资格的单位进行认证”。

TS-01型附着式升降脚手架使用说明书北京韬盛科技发展有限公司目录一、产品概述及特点二、性能参数三、使用条件及技术要求四、产品构造及原理简介五、升降架的安装六、升降架的使用七、升降架的拆除八、安全注意事项九、保养与维修一、产品概述及特点TS-01型附着式升降脚手架是北京韬盛科技发展有限公司通过不断改进、完善和技术创新而发展起来的新一代的施工工具式脚手架，它具有安全可靠、技术先进、方便快捷等特点，是现代建筑企业高层建筑施工安全防护最理想的设备。

由于本系列产品采用了先进的微电脑技术综合控制，使得升降架的操作变得非常简单明了：只需按动按钮，就能实现整组升降架的提升和下降；通过设在每个机位处的荷载实时监测系统，使操作者可随时直观地了解升降过程中各机位的荷载数值，配合系统自带的荷载保护功能，能有效避免因提升电动葫芦过载而造成设备损坏及人员伤亡的事故。

同时，本系列产品在原有产品的基础之上，通过不断的优化创新设计，使产品的构造更趋合理，使用更加便捷，使用寿命更长等，具有如下几个显著优势：1、技术先进，功能齐全，具有实时荷载显示，过、失载保护，遥控升降，声光报警及故障机位指示功能；2、操作简便、直观，误操作可能性小，容易管理；3、无需移动提升设备，升降时设备移动量大大降低，劳动强度低，省时省工；4、升降、使用任何工况中，每一个机位均有三点以上独立的附着点，其中任何一点失效，架子不会坠落或倾覆；5、防坠落装置，多重设置，多重防护，且灵活、直观、可靠；6、承传力结构简捷、明晰、可靠；7、架体为空间立体构造件，纵向、横向强度高。

8、具有无级调整预留孔及主体结构误差的功能，适应性好。

使用本系列产品是您的一个明智选择，该产品定能成为您现代化高层建筑施工的得力助手，使您的施工更加安全、高效。

二、性能参数表1TS-01型性能参数表三、使用条件及技术要求1、使用条件1）工作环境温度-20°C～+50°C；2）工作电源为三相380V±5%，频率为50±1Hz；3）气象要求：风力＜5级，能见度≥50m；3）周围空气中无爆炸介质,无腐蚀金属的物质和破坏电器绝缘及导电的尘埃；4）相对湿度：≤80%。

1．导轨式附着升降脚手架使用范围及条件1.1使用范围⑴适用于工业及民用（框架、剪力墙结构）高层建筑。

⑵适用于筒形建筑。

如大桥墩、烟囱、麦牙塔等。

1.2使用条件⑴每项工程必须进行施工组织设计和方案设计。

⑵在爬架设计要求范围内使用，可以不进行理论计算。

超过使用荷载等性能要求时，应进行计算并采取相应的措施。

⑶导轨式附着升降脚手架在六级以上大风、雨、大雪、浓雾天气，视线不良时禁止进行升降作业。

1.3应遵守的规定在导轨式爬架使用中，除应遵守本规程规定外，还应遵守《钢结构工程质量与验收规范》，《建筑施工扣件式钢管脚手架安全技术规范》，控制柜、电动葫芦的国家规范，产品说明书及操作规程，起重设备的操作技术规范及安全规范，遵守建设部及各地区建设行业主管部门制定的规范、标准，以及其它相关的规范、规程。

2．组织机构和施工准备2.1人员配备⑴从事导轨式附着升降脚手架安装操作的人员应持有架子工证，并且经过升降脚手架专业培训，导轨式升降脚手架安装操作人员应保持相对稳定。

2.2准备材料、工具⑴根据施工组织设计组织爬架材料及设备的数量、规格。

材料材质必须符合国家有关要求。

⑵准备电工工具（螺丝刀、电工刀、钳子、板手、试电笔、万用表、绝缘胶布），机械工具（榔头、板手、钳子、线垂、水平尺、卷尺），指挥工具（对讲机）。

2.3建立系列完善的管理制度岗位责任制度，安全检查制度维修保养制度。

2.4编制适应工程需要的施工组织设计。

2.5组织有关人员进行全面技术、安全交底。

2.6对架子班进行施工前安全教育。

3．导轨式附着升降脚手架的安装3.1安装工艺流程3.2升降工艺流程3.3大模板施工工艺流程：架体吊模装置悬挂2T×3m手动葫芦，手动葫芦悬挂大模板，并放置架体上部300mm宽架体上，固定——爬升架体一标准层——解除模板约束，拉动手动葫芦，提升大模板越过立杆及导轨上端头——水平推大模板移向建筑结构——调节手动葫芦使大模板置于合模位置，利用旋转支撑临时找正大模板——安装大模板对拉螺栓然后合模——反过程拆模。

附着升降脚手架的设置和使用凡采用附着于工程结构、依靠自身提升设备实现升降的悬空脚手架，统称为附着升降脚手架。

由于它具有沿工程结构爬升（降）的状态属性，因此，也可称为“爬升脚手架”或简称“爬架”。

附着升降脚手架系在挑、吊、挂、脚手架的基础上增加升降功能所形成并发展起来的是具有较高技术含量的高层建筑脚手架，它的依靠自身设施实现升降的功能是挑、挂脚手架所没有的，而其架面的操作条件也大大优于单独使用的各式吊篮，当建筑物的高度在80m以上时，其经济性则更为显著。

附着升降脚手架的类别和基本组成1．附着升降脚手架的类别（1）按附着支承方式划分附着支承即将脚手架附着于工程边侧结构（墙体、框架）之侧并支承和传递脚手架荷载的附着构造，共有图5-108所示9种，由于悬挑式和吊拉式无防倾构造，现已停止使用，故按附着支承方式可划分成以下7种：图5-108 附着支承结构的9种形式示意（a）悬挑式；（b）吊拉式；（c）套框式；（d）导轨式；（e）导座式；（f）挑轨式；（g）套轨式；（h）吊套式；（i）吊轨式1）套框（管）式附着升降脚手架。

即由交替附着于墙体结构的固定框架和滑动框架（可沿固定框架滑动）构成的附着升降脚手架；2）导轨式附着升降脚手架。

即架体沿附着于墙体结构的导轨升降的脚手架；3）导座式附着升降脚手架。

即带导轨架体沿附着于墙体结构的导座升降的脚手架；4）挑轨式附着升降脚手架。

即架体悬吊于带防倾导轨的挑梁带（固定于工程结构的）下并沿导轨升降的脚手架；5）套轨式附着升降脚手架。

即架体与固定支座相连并沿套轨支座升降、固定支座与套轨支座交替与工程结构附着的升降脚手架；6）吊套式附着升降脚手架。

即采用吊拉式附着支承的、架体可沿套框升降的附着升降脚手架；7）吊轨式附着升降脚手架。

即采用设导轨的吊拉式附着支承、架体沿导轨升降的脚手架。

图5-109~111分别示出了导轨式、导座式和套轨式附着升降脚手架的基本构造情况。

图5-109 导轨式附着升降脚手架图5-110 导座式附着升降脚手架1-吊挂支座；2-提升设备；3-架体；4-导轨；5-导座；6-固定螺栓；7-滚轴；8-导轨立杆图5-111 套轨式附着升降脚手架1-三角挂架；2-架体；3-滚动支座A；4-导轨；5-防坠装置；6-穿墙螺栓；7-滑动支座B；8-固定支座；9-架底框架（2）按升降方式划分附着升降脚手架都是由固定、或悬挂、吊挂于附着支承上的各节（跨）3~7层（步）架体所构成，按各节架体的升降方式可划分为：1）单跨（片）升降的附着升降脚手架。
