几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。
一 Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。
Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石（助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。
其优点如下：（1）适用于加压下（中、高压）气化，成功的工业化气化压力一般在4.0MPa 和6.5Mpa。
在较高气化压力下，可以降低合成气压缩能耗。
（2）气化炉进料稳定，由于气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。
便于气化炉的负荷调节，使装置具有较大的操作弹性。
（3）工艺技术成熟可靠，设备国产化率高。
同等生产规模，装置投资少。
该技术的缺点是：（1）由于气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。
对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。
而且，煤种的选择面也受到了限制，不能实现原料采购本地化。
（2）烧嘴的使用寿命短，停车更换烧嘴频繁（一般45～60天更换一次），为稳定后工序生产必须设置备用炉。
无形中就增加了建设投资。
论多喷嘴对置式水煤浆气化技术进展及应用1. 引言1.1 研究背景水煤浆气化技术是一种将煤炭转化为天然气或合成气的重要技术途径，具有节能减排、资源综合利用等显著优势。
随着环境保护意识的增强和对清洁能源需求的日益增长，水煤浆气化技术在实现低碳经济、减少大气污染和推动能源革命方面具有重要意义。
多喷嘴对置式水煤浆气化技术作为水煤浆气化技术的一种新型形式，以其高效、节能、环保等优势逐渐受到研究者们的关注和重视。
深入研究多喷嘴对置式水煤浆气化技术的原理、特点及应用，对于加快其推广应用、促进环境保护和可持续发展具有重要的现实意义。
本文旨在系统探讨多喷嘴对置式水煤浆气化技术的研究进展及应用案例，为未来该技术的发展和应用提供理论和实践参考。
1.2 研究意义多喷嘴对置式水煤浆气化技术的研究意义主要体现在以下几个方面：多喷嘴对置式水煤浆气化技术在工业生产中具有广泛的应用前景，可以为工业生产提供稳定、高效的燃料来源，提高生产效率，降低生产成本。
深入研究多喷嘴对置式水煤浆气化技术的意义在于推动我国工业生产的现代化和智能化发展。
多喷嘴对置式水煤浆气化技术的研究还对环境保护具有重要意义。
通过提高煤炭资源利用效率，减少燃烧排放，降低二氧化碳等温室气体排放量，可以降低空气污染和温室效应，有利于改善环境质量，保护生态系统，实现可持续发展。
深入研究多喷嘴对置式水煤浆气化技术的意义不仅在于提高能源利用效率，促进工业生产发展，还在于保护环境，实现可持续发展目标。
这些方面的重要意义将在接下来的正文部分进行详细阐述。
1.3 研究目的本文的研究目的是探讨多喷嘴对置式水煤浆气化技术在能源利用和环境保护领域的应用前景。
通过系统分析该技术的原理、特点、优势以及研究进展，我们旨在深入了解多喷嘴对置式水煤浆气化技术在气化过程中的效率和环保性能，以及其在实际应用中的应用案例。
特别是我们希望通过对多喷嘴对置式水煤浆气化技术的研究，为未来该技术的进一步发展提供参考和支持，为节能减排领域的发展做出贡献。
几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。
一Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。
Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石<助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。
其优点如下：<1）适用于加压下<中、高压）气化，成功的工业化气化压力一般在 4.0MPa 和6.5Mpa。
在较高气化压力下，可以降低合成气压缩能耗。
<2）气化炉进料稳定，因为气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。
便于气化炉的负荷调节，使装置具有较大的操作弹性。
<3）工艺技术成熟可靠，设备国产化率高。
同等生产规模，装置投资少。
该技术的缺点是：<1）因为气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。
对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。
而且，煤种的选择面也受到了限制，不能实现原料采购本地化。
<2）烧嘴的使用寿命短，停车更换烧嘴频繁<一般45～60天更换一次），为稳定后工序生产必须设置备用炉。
气流床煤气化的技术现状和多喷嘴对置式水煤浆气化技术的开发于广锁, 刘海峰, 周志杰, 王亦飞, 王辅臣, 龚欣, 于遵宏(华东理工大学洁净煤技术研究所,上海 200237) 2005-09-16煤炭气化是对煤炭进行化学加工以实现煤炭洁净利用的关键。
气流床煤气化技术是现在最清洁的煤利用技术之一，主要包括：以水煤浆为原料的GE(Texaco)、Global E-Gas气化炉和以干粉煤为原料的Shell、Prenflo、Noell气化炉［1］。
在新型煤化工和能源转化技术中，煤气化都起有重要作用，特别是在我国，煤气化具有作为原料气和燃料气的双重市场需求，被广泛应用于化工、冶金、机械、建材等行业和煤气生产企业。
1国外技术现状和发展趋势1.1 技术现状1.1.1 GE(Texaco)气化炉美国Texaco公司(2005年5月气化部分被GE收购)开发的水煤浆气化工艺是将煤加水磨成水煤浆，用纯氧作气化剂，在高温高压下进行气化反应，液态排渣，煤气有效成分（CO＋H2）为80%(体积分数)左右，不含焦油、酚等有机物质，碳转化率96%～99%，气化强度大，炉子结构简单，煤适应范围较宽。
目前Texaco的最大商业装置是Tampa电站，于1989年立项，1996年7月投运，12月宣布进入验证运行。
该装置为单炉，日处理煤2 000～2 400 t，气化压力为2.8 MPa，冷煤气效率约76%。
喷嘴、气化炉、激冷环等为Texaco水煤浆气化的技术关键。
更大尺寸Texaco气化炉提高碳转化率的方案为：增加气化炉的停留时间；气化炉直径给定下增加长径比。
Texaco水煤浆气化技术自工业化应用以来，先后在世界各地建成多套生产装置，表1为Texaco水煤浆气化技术的应用情况。
从已投产的水煤浆加压气化装置的运行情况看，由于工程设计和操作经验的不完善，装置还没有达到长周期、高负荷、稳定运行的最佳状态。
存在的问题主要表现在以下几个方面。
◆烧嘴烧嘴是Texaco气化工艺的关键，其寿命直接决定着装置的长期、经济运行。
主流煤气化技术及市场情况系列展示（之一）多喷嘴对置式水煤浆气化技术技术拥有单位：兖矿集团有限公司、华东理工大学编者按：煤气化装置是煤化工的龙头，选择适合的煤气化技术直接关系到整个煤化工装置的安全稳定运行和经济效益，煤气化技术的选择是煤化工装置和煤化工企业的关键点之一。
为了帮助煤化工企业合理地选择气化技术，从本期起，本刊将陆续介绍目前国内主要煤气化技术，从技术特点、主要技术参数、煤种适应性、研发过程、市场开发、典型运用案例、最新动态等方面，全面地展示各种煤气化技术的特点。
此次气化技术展示的所有材料，由相关企业提供，均不代表本刊倾向和观点。
山东兖矿国拓科技工程有限公司是由兖矿集团控股，会同国内著名科研机构、院校、勘察设计单位和企业组建的化工技术研发、推广和技术服务的高科技企业，依靠兖矿集团良好的企业形象、强大的技术研发和技术服务能力，主要从事化工技术开发、技术服务、技术转让、化工工程勘察、设计、施工等业务。
公司立足兖矿自身化工技术的研发与工业化装置，依托华东理工大学、水煤浆气化及煤化工国家工程研究中心、中国天辰工程公司等科研和设计机构，团队具有一流理论水平和实践经验，是典型的产、学、研结合运作模式。
山东兖矿国拓科技工程有限公司与华东理工大学一起向业界推广多喷嘴气化技术，并提供技术理论和工程技术服务支持，公司自2010年7月成立以来，已签订多喷嘴气化技术转让合同15家，与国内外煤化工企业达成合作意向10余项，另与国外多家科研机构和化工企业达成合作意向。
具有完全自主知识产权的多喷嘴对置式煤气化技术由华东理工大学和兖矿集团共同研发，八五期间华东理工大学建立了多喷嘴气化技术数学模型，进行了实验室小试，九五期间兖矿集团承担了多喷嘴气化技术中试，并在兖矿国泰化工有限公司建设多喷嘴气化技术示范工程，2005年第一台千吨级多喷嘴对置式煤气化大型气化炉在兖矿国泰开车成功，由此拉开了我国水煤浆洁净煤大型化的序幕。
多喷嘴对置式水煤浆气化技术主要特征介绍如下：一气化技术特点多喷嘴对置式水煤浆气化工艺是以氧气和水煤浆为原料，采用气流床反应器，在加压非催化条件下进行部分氧化反应，生成以一氧化碳和氢气为有效成分的粗煤气，作为氨和甲醇合成的合成气，或制氢（煤液化、燃料）的原料气、IGCC 发电的燃料气。
科技成果——多喷嘴对置式水煤浆气化技术适用范围化工行业煤制合成气行业现状同等产量条件下常压固定床技术：比氧耗380Nm3O2/kNm3（CO+H2）；有效气成分CO+H2含量60%-70%；碳转化率78%；年消耗71万tce。
成果简介1、技术原理水煤浆、氧气进入气化室后，相继进行雾化、传热、蒸发、脱挥发分、燃烧、气化等6个物理和化学过程，煤浆颗粒在气化炉内经过湍流弥散、振荡运动、对流加热、辐射加热、煤浆蒸发与挥发份的析出和气相反应等，最终形成以CO、H2为主的煤气及灰渣。
产生的合成气经分级净化达到后序工段的要求，同时采用直接换热式渣水处理系统。
2、关键技术多喷嘴对置式水煤浆气化技术采用四喷嘴撞击流、预膜式喷嘴，加强混合，强化热质传递。
关键技术设备包括：（1）由喷淋床与鼓泡床组成的复合床高温煤气洗涤冷却设备；（2）合成气“分级”净化。
由混合器、分离器、水洗塔组成的高效节能型煤气初步净化系统；（3）直接换热式含渣水处理系统；（4）预膜式长寿命高效气化喷嘴；（5）结构新颖的交叉流式洗涤水分布器；（6）国内首次成功实施停运气化烧嘴在线带压投料的操作技术。
3、工艺流程通过喷嘴对置、优化炉型结构及尺寸，在炉内形成撞击流，以强化混合和热质传递过程，并形成炉内合理的流场结构。
主要包括煤浆制备、输送单元，多喷嘴对置式水煤浆气化单元，煤气初步净化单元和含渣水处理单元，其中关键单元为气化、煤气初步净化和含渣水热回收。
图1 多喷嘴对置式水煤浆气化工艺流程图主要技术指标与引进的水煤浆气化技术相比，采用该技术可使比氧耗降低7.9%，比煤耗降低2.2%。
以北宿煤为原料，合成气有效气成分（CO+H2）含量84.9%，比氧耗309Nm3O2/1000Nm3（CO+H2），降低7.9%；比煤耗535kg/1000Nm3（CO+H2），降低 2.2%；碳转化率98.8%，提高2%-3%；产气率2.20Nm3/kg；有效气成分提高2%-3%；CO2含量降低2%-3%。

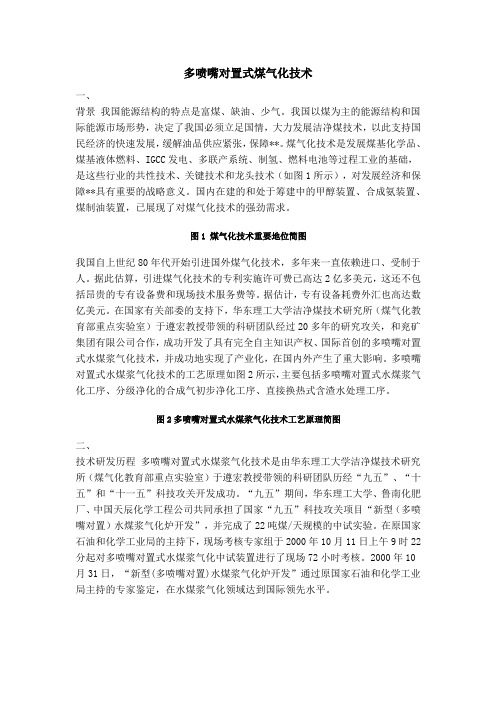

多喷嘴对置式煤气化技术一、背景我国能源结构的特点是富煤、缺油、少气。
我国以煤为主的能源结构和国际能源市场形势，决定了我国必须立足国情，大力发展洁净煤技术，以此支持国民经济的快速发展，缓解油品供应紧张，保障**。
煤气化技术是发展煤基化学品、煤基液体燃料、IGCC发电、多联产系统、制氢、燃料电池等过程工业的基础，是这些行业的共性技术、关键技术和龙头技术（如图1所示），对发展经济和保障**具有重要的战略意义。
国内在建的和处于筹建中的甲醇装置、合成氨装置、煤制油装置，已展现了对煤气化技术的强劲需求。
图1 煤气化技术重要地位简图我国自上世纪80年代开始引进国外煤气化技术，多年来一直依赖进口、受制于人。
据此估算，引进煤气化技术的专利实施许可费已高达2亿多美元，这还不包括昂贵的专有设备费和现场技术服务费等。
据估计，专有设备耗费外汇也高达数亿美元。
在国家有关部委的支持下，华东理工大学洁净煤技术研究所（煤气化教育部重点实验室）于遵宏教授带领的科研团队经过20多年的研究攻关，和兖矿集团有限公司合作，成功开发了具有完全自主知识产权、国际首创的多喷嘴对置式水煤浆气化技术，并成功地实现了产业化，在国内外产生了重大影响。
多喷嘴对置式水煤浆气化技术的工艺原理如图2所示，主要包括多喷嘴对置式水煤浆气化工序、分级净化的合成气初步净化工序、直接换热式含渣水处理工序。
图2多喷嘴对置式水煤浆气化技术工艺原理简图二、技术研发历程多喷嘴对置式水煤浆气化技术是由华东理工大学洁净煤技术研究所（煤气化教育部重点实验室）于遵宏教授带领的科研团队历经“九五”、“十五”和“十一五”科技攻关开发成功。
“九五”期间，华东理工大学、鲁南化肥厂、中国天辰化学工程公司共同承担了国家“九五”科技攻关项目“新型（多喷嘴对置）水煤浆气化炉开发”，并完成了22吨煤/天规模的中试实验。
在原国家石油和化学工业局的主持下，现场考核专家组于2000年10月11日上午9时22分起对多喷嘴对置式水煤浆气化中试装置进行了现场72小时考核。
多喷嘴气化技术在大型煤化工项目中的技术优势介绍多喷嘴对置式水煤浆气化技术经理十几年的发展，通过四个喷嘴的对置物料在炉内形成撞击流畅，既促进了物料的混合和雾化，同时降低了单个喷嘴的处理负荷，为气化炉的大型化奠定了基础。
标签：多喷嘴；大型化；烧嘴；合成气净化多喷嘴气化炉采用了四个工艺烧嘴对置，气化炉流场为撞击型，结构合理，物料的混合更加充分，反应更加完全，每个工艺烧嘴承担了合理的负荷，雾化效果良好，单台气化炉处理能力可以实现大型化，目前已经投入运行的最大处理能力的气化炉为3000吨级，设计中的单炉处理能力达到4000吨级。
气化炉大型化后，对于大型煤化工项目，系列数减少，可以节约投资和运行费用。
对于100万吨甲醇规模，推荐采用多喷嘴气化炉3台（2开1备）即可实现产能目标，单炉干基投煤量为2500t/d（干基），气化炉直径3880mm，气化炉压力6.5MPa。
此种炉型在市场已经推广十余家，共计50台套气化炉，单炉设计最大产气量达到210000Nm?/h规模。
1 合理的气化炉流场为气固颗粒间的传递和化学反应创造良好条件水煤浆气化在气化过程中发生的物理和化学过程非常复杂，在气化炉内涉及高温、高压、湍流多相流动下复杂的热质传递过程的相互作用。
气流床气化炉温度很高，平均温度～1250℃，火焰温度更高，气化炉内发生化学反应的时间尺度远小于混合的时间尺度，即混合传递过程成为气化过程的控制步骤，因此强化固体颗粒与流体间的传递过程、合理的气化炉流场成为有效提高气化效率的关键措施。
多喷嘴对置式气化炉运用撞击流原理，气化炉流场结构可分为六个区域：射流区、撞击区、撞击流股、回流区、折返流区和管流区。
合理的流场使得颗粒在气化炉内的停留时间分布更利于气化过程的进行，大大降低了短路物料的比例，提高了碳转化率；平推流长，在有限的空间内延长了物料在气化炉内停留时间，使得水煤浆气化反应进行更为完全，气化指标优，大型化优势尤为显著。
在大型化炉型设计上将进一步优化气化炉的高径比、选择更为合理的停留时间分布，提高炉内单位容积内颗粒浓度，强化颗粒间碰撞，为提高气化效率创造良好的条件。
华理多喷嘴对置式水煤浆气化技术再创佳绩华理多喷嘴对置式水煤浆气化技术再创佳绩随着全球对环保和能源问题越来越重视，水煤浆气化技术因其高效、清洁和经济等特点成为了人们关注的热点之一。
然而，由于水煤浆不稳定、易结焦等缺陷，其气化过程不稳定，产生的氧化物等污染物排放高，给环境和人体健康带来极大威胁。
为了解决这些问题，研究者们一直在寻求新的水煤浆气化技术和改进措施。
而华理多喷嘴对置式水煤浆气化技术的出现，为这项技术的提高和优化打开了新的方向。
华理多喷嘴对置式水煤浆气化技术是一种新型多喷嘴气化技术，它能够有效地控制水煤浆气化过程，提高气化效率和产品质量，减少废气的排放，是目前能够实现“零污染”气化的一种技术。
首先，该技术的原理是将水煤浆喷入多喷嘴气化室内，在高温高压下，将煤中的碳化合物转化为可燃气体，同时污染物物质得到了充分转化和分解，达到减少废气排放的效果。
多喷嘴气化室的对置设计增加了室内物质和热量的均匀分布，有效地避免了喷嘴堵塞、结焦等问题，从而提高了气化效率和稳定性。
其次，该技术的优点非常突出。
华理多喷嘴对置式水煤浆气化技术可以在较低的氧气供应下获得高效的气化效果，并且能够实现高转化率和高选择性，提高产品的交流率和可利用率；该技术在设计上注重操作便捷和维护方便，提高了工作效率和操作安全性；此外，它还节能环保、降低了能源成本、减少了人力和物力投入。
再次，华理多喷嘴对置式水煤浆气化技术的应用前景广阔。
随着技术水平的提高和市场需求的增加，气化技术的发展越来越受到关注。
相信这种技术将可以广泛应用于电力、炼化、化肥、冶金等领域，成为煤炭清洁高效利用的重要手段。
因此，可以总结出华理多喷嘴对置式水煤浆气化技术再创佳绩的原因：一是采用了对置式设计，使得气化室内热量和物质的分布更加均匀，有效避免了结焦和堵塞等问题；二是能够高效地控制水煤浆气化过程，提高了气化效率和产物质量；三是具有很强的应用前景，可以广泛用于多个领域，成为煤炭清洁高效利用的重要手段。
多喷嘴水煤浆气化技术0 引言为了推进我国化学工业的发展，扩展气化用原料煤种，自20世纪80年代以来，我国花费巨额外汇先后引进了10余套德士古水煤浆气化装置，用于生产合成氨与甲醇。
随着德士古煤气化装置技术优势的显现，由于购买昂贵的专利使用权和过高价格的进口设备、材料，也使一些企业背上了沉重的还贷负担。
经过10多年的实践，国内在水煤浆气化技术方面积累了一定的设计、安装和运行等工程经验，通过在实践中不断进行技术的优化、完善与创新，推动了水煤浆气化技术在中国的应用和发展。
“九五”期间，水煤浆气化与煤化工国家工程中心、华东理工大学和中国天辰化学工程公司承担的国家重点科技攻关项目“新型(多喷嘴对置)水煤浆气化炉开发”，通过了专家鉴定与验收。
在山东华鲁恒升化工股份有限公司国产化1000t/d合成氨大型氮肥装置中，采用了6.5MPa、投煤 750t／d的四喷嘴对置式水煤浆气流床气化炉(以下简称四喷嘴气化炉)，这也是新型(多喷嘴对置)水煤浆气化炉技术中试装置通过考核后的首次工业化装置。
山东华鲁恒升化工股份有限公司四喷嘴气化炉是在中试装置的基础上，由华东理工大学、水煤浆气化与煤化工国家工程中心出具工艺软件包，中国华陆工程公司根据工艺软件包进行了工程设计，哈尔滨锅炉厂有限公司制造了气化炉设备主体，新乡耐火材料厂提供了气化炉燃烧室耐火衬里。
山东华鲁恒升化工股份有限公司四喷嘴气化炉自2004年12月1日开始试车、投入运行，本文拟对其应用情况进行介绍。
1 四喷嘴气化炉结构原理来自棒磨机的水煤浆经两个隔膜泵加压，与来自空分装置的高纯度氧气一起通过4个对称布置在气化炉中上部同一水平面上的工艺喷嘴，对喷进入气化炉燃烧室，每个隔膜泵分别给轴线上相对的两个喷嘴供料。
在高温高压下，喷入气化炉燃烧室的水煤浆与氧气进行部分氧化反应，生成CO、H2为有效成分的粗煤气。
气化炉激冷室内有下降管，下降管上端连接激冷环，下降管下部浸入激冷水中，下端有四个切向排气口；下降管与激冷室内壁之间有四层锯齿型的破泡分隔板。
多喷嘴对置式水煤浆气化技术随着我国工业化的不断进步和发展，我国对于能源的需求量也与日俱增，而我国的能源整体特点是多煤缺油少气，这就迫使我国每年需要大量的进口石油以及天然气等资源来满足工业及经济发展需求。
随着国家能源市场的变动及制约，我国需要根据我国资源特点进行研究，开发出新的煤炭利用技术以满足我国的能源需求。
在“九五”期间，华东理工大学及兖矿集团有限公司通过全面的产学研合作开发出了一种新型的水煤浆气化炉—多喷嘴对置式水煤浆气化炉，这一技术的出现极大的提供了对于煤炭资源的利用程度。
本文主要对多喷嘴对置式水煤浆气化炉技术和优势进行简要介绍，并对其发展方向和存在的一些问题进行简要概述。
标签：多喷嘴；对置式；水煤浆气化0 引言随着我国工业化发展进程的加速，我国对于能源的需求量十分庞大，世界三大能源中的煤炭、石油和天然气中，我国只具有丰富的煤炭矿藏，而石油和天然气都处于稀少的状态。
这些条件都使得我国对于煤炭资源的开发和利用极为重视，煤炭资源的高效、深度利用对于我国的发展具有十分重要的战略意义。
其中煤气化技术又是其他多个工业行业的重要基础，煤气化后可以作为燃气、发电发热、液化等多种用途。
我国自主研发的多喷嘴对置式水煤浆气化技术极大的促进了我国煤化工产业的发展，也给我们的能源高效利用提供了很好的示范，这一技术的大规模使用也标志了我国的水煤浆气化技术已经处于国际先进水平。
1 多喷嘴对置式水煤浆气化技术1.1 技术简介多喷嘴对置式水煤浆气化技术其实本质是一种气流床气化技术，以大规模的煤炭高效气化技术为基础，将煤炭的深度加工与多种清洁能源生产进行结合的一种大型加压煤化工设备。
气化技术一种重要的煤炭高效利用的技术，可以将煤炭进行深度化学转化，生成天然气等多种清洁能源，现阶段已经成为煤化工产业的核心技术。
气流床气化技术是煤炭气化中最成熟的技术。
我国早期引进的是国外的德士古水煤浆气化设备，随着多喷嘴对置式水煤浆气化技术和设备的研发，我国的煤炭气化产业得到了快速的发展。
多喷嘴对置式水煤浆气化技术简介多喷嘴对置式水煤浆气化技术是一种高效能的煤炭资源利用技术。
该技术通过将水煤浆喷射到气化装置中，利用高温和高压条件下的热化学反应，将煤炭转化为合成气和其他有用的化学品。
多喷嘴对置式水煤浆气化技术相比传统的气化技术有许多优势，可以提高气化效率、降低煤炭消耗量，并且能够适应各种煤种的气化。
原理多喷嘴对置式水煤浆气化技术主要由气化装置和燃料供应系统组成。
气化装置气化装置是该技术的核心部件，通常由多个喷嘴和反应器组成。
多喷嘴的设计可以提高煤炭与氧气的接触面积，增加气化反应的速率。
喷嘴之间的对置设计可以增加反应器的稳定性，避免局部过渡状况的发生。
气化装置的结构可以根据具体的应用需求进行调整和优化。
燃料供应系统燃料供应系统主要负责将水煤浆输送到气化装置中。
该系统通常包括水煤浆的储存罐、输送管道和喷嘴。
水煤浆进入喷嘴后，通过气化装置内的高温和高压气氛下的热化学反应，将煤炭转化为合成气和灰渣。
合成气可以用作燃料或用于其他化学工艺过程。
优势多喷嘴对置式水煤浆气化技术具有以下优势：1.提高气化效率：多喷嘴的设计可以增加煤炭与氧气的接触面积，加快气化反应的速率，从而提高气化效率。
2.降低煤炭消耗量：由于气化效率的提高，该技术相比传统气化技术可以降低煤炭的消耗量，减少煤炭资源的浪费。
3.适应性强：多喷嘴对置式水煤浆气化技术可以适应各种煤种的气化，包括高灰分煤和高硫煤等。
这使得该技术在煤炭资源利用方面具有广泛的应用前景。
4.灵活性高：多喷嘴对置式水煤浆气化技术可以根据实际应用需求进行灵活调整和优化。
喷嘴的数量和布置方式可以根据气化反应器的尺寸和工艺要求进行设计，提高技术的适应性。
应用多喷嘴对置式水煤浆气化技术在能源领域具有广泛的应用前景。
它可以利用煤炭等化石燃料资源，产生合成气和其他有价值的化学品。
合成气可以用作燃料，取代传统的煤炭燃烧方式，减少环境污染。
此外，合成气还可以用于化学工业和合成燃料的生产，具有较大的市场潜力。
主流煤气化技术及市场情况系列展示（之一）多喷嘴对置式水煤浆气化技术技术拥有单位：兖矿集团有限公司、华东理工大学编者按：煤气化装置是煤化工的龙头，选择适合的煤气化技术直接关系到整个煤化工装置的安全稳定运行和经济效益，煤气化技术的选择是煤化工装置和煤化工企业的关键点之一。
为了帮助煤化工企业合理地选择气化技术，从本期起，本刊将陆续介绍目前国内主要煤气化技术，从技术特点、主要技术参数、煤种适应性、研发过程、市场开发、典型运用案例、最新动态等方面，全面地展示各种煤气化技术的特点。
此次气化技术展示的所有材料，由相关企业提供，均不代表本刊倾向和观点。
山东兖矿国拓科技工程有限公司是由兖矿集团控股，会同国内著名科研机构、院校、勘察设计单位和企业组建的化工技术研发、推广和技术服务的高科技企业，依靠兖矿集团良好的企业形象、强大的技术研发和技术服务能力，主要从事化工技术开发、技术服务、技术转让、化工工程勘察、设计、施工等业务。
公司立足兖矿自身化工技术的研发与工业化装置，依托华东理工大学、水煤浆气化及煤化工国家工程研究中心、中国天辰工程公司等科研和设计机构，团队具有一流理论水平和实践经验，是典型的产、学、研结合运作模式。
山东兖矿国拓科技工程有限公司与华东理工大学一起向业界推广多喷嘴气化技术，并提供技术理论和工程技术服务支持，公司自2010年7月成立以来，已签订多喷嘴气化技术转让合同15家，与国内外煤化工企业达成合作意向10余项，另与国外多家科研机构和化工企业达成合作意向。
具有完全自主知识产权的多喷嘴对置式煤气化技术由华东理工大学和兖矿集团共同研发，八五期间华东理工大学建立了多喷嘴气化技术数学模型，进行了实验室小试，九五期间兖矿集团承担了多喷嘴气化技术中试，并在兖矿国泰化工有限公司建设多喷嘴气化技术示范工程，2005年第一台千吨级多喷嘴对置式煤气化大型气化炉在兖矿国泰开车成功，由此拉开了我国水煤浆洁净煤大型化的序幕。
多喷嘴对置式水煤浆气化技术主要特征介绍如下：一气化技术特点多喷嘴对置式水煤浆气化工艺是以氧气和水煤浆为原料，采用气流床反应器，在加压非催化条件下进行部分氧化反应，生成以一氧化碳和氢气为有效成分的粗煤气，作为氨和甲醇合成的合成气，或制氢（煤液化、燃料）的原料气、IGCC发电的燃料气。
气化压力为1.5～8.7MPa，温度为1200～1400℃，多喷嘴气化技术通过多个喷嘴对置、优化炉型结构及尺寸，在炉内形成撞击流，以强化混合和热质传递过程，并形成炉内合理的流场结构，从而达到良好的工艺与工程效果，产品有效气（CO+H2）成分高、碳转化率高、气化炉耐火砖寿命长。
煤气洗涤冷却单元，采用喷淋床与鼓泡床组成的复合床，具有良好的抑制气化炉煤气带水、带灰功能。
煤气洗涤初步净化单元，由混合器、旋风分离器、水洗塔组成，具有高效、节能特点。
含渣水热回收与除渣单元，核心设备是蒸发热水塔，采用闪蒸汽与返回灰水直接接触工艺，灰水温度高、蒸汽利用充分、耐堵渣，热回收效率高、运行周期运行长。
多喷嘴水煤浆气化技术自2005年投入工业运行以来，经过研发单位及各用户的不断努力，经历了多次升级、改造、完善，并经过多家运行装置运行验证，多喷嘴气化技术安全性、稳定性、可靠性、运行经济性越来越显现。
（一）技术优势1、技术安全、成熟、可靠多喷嘴对置式水煤浆气化技术历经基础理论研究、实验室研发、中试、工业示范、工业应用等阶段，已经形成完整的理论基础、工程应用经验和生产管理经验；该技术目前已有10家企业25台套气化炉投入稳定运行，其技术的可靠性经过了多套生产装置的运行验证；在技术研发、设计、建设、生产等过程中培养出大量的基础研究、工程设计、技术管理和操作方面人才，可以为用户提供全面技术支持。
2、技术先进，指标优良，综合能耗低多家运行装置考核结果表明，多喷嘴气化技术碳转化率可达到99%，水煤浆气化有效气（CO+H2）成分最高可达到85%，与国内外同类型气化技术相比，在相同工况下比煤耗、比氧耗均低约3%；采用分级煤气洗涤系统，洗涤效果好，产品气含尘量小于1mg/Nm3；采用直接换热式闪蒸系统，热回收系统流程合理，效率高，易于操作维护。
3、适于装置大型化由于采用四个喷嘴进料，得到雾化效果保证，提高原料转化率；每个进料管线直径小，管材和阀门的制造难度低，可降低投资；单炉负荷大，已运行最大气化炉日投煤量达到2000吨，设计中最大日投煤量达到3000吨，对于大型煤化工装置，单炉负荷大，可减少装置生产线数量，降低整体投资。
多喷嘴气化技术已经系列化，公称单炉日处理煤能力有1000吨、1500吨、2000吨、2500吨、3000吨，气化公称压力有：1.5MPa、4.0MPa、6.5MPa、8.7MPa。
已经运行的单炉日处理能力1500吨及以上气化炉17台套，在建及设计中2000吨级气化炉27台套、2500吨级气化炉26台套、3000吨级气化炉5台套。
4、废水排放量小，环保压力轻由于碳转化率高，洗涤水中细灰含量低，易于渣水分离，灰水水质好，回用率高，每处理1吨煤排放水约0.3吨左右（排放至污水处理场）；经过高温反应后，废水中不含酚、焦油等难降解有机物，废水经简单生化处理后即可达标排放。
煤浆制备单元还可以利用生化处理废水作为制浆用水，降低污水处理单元负荷和费用。
5、装置操作简单、稳定，在线率高特有的带压连投操作技术可实现气化炉及后系统在不停车的情况下处理故障，大大增强了抵御故障能力，提高了有效生产时间，减少了系统停车次数。
（二）多喷嘴气化工艺流程简介从煤运工段来的煤装入煤仓，经过称重进料机精确计量后，与来自滤液槽澄清的滤液及部分原水及固体、液体添加剂进入磨煤机，煤和水在添加剂的作用下，磨成一定浓度、粘度、有一定粒度分布的可泵送的水煤浆，水煤浆经过滚筒筛筛去大颗粒后，自流入磨煤机入口槽，经磨煤机出口槽泵输送至滚筒筛再次筛分后贮存在煤浆槽内备用。
煤浆槽内的煤浆分别经两台煤浆给料泵加压后送至气化炉的四个工艺烧嘴，由空分系统来的高压氧气也分四路，分别送四个工艺烧嘴的中心通道和外环通道。
煤浆与氧气通过工艺烧嘴，对喷进入气化炉，在气化炉燃烧室内进行部分氧化反应，生成的粗合成气、熔渣通过燃烧室下部的渣口进入气化炉洗涤冷却室，与洗涤冷却水沿下降管并流向下，粗合成气被冷却后在洗涤冷却室的液位以下以鼓泡的形式进一步洗涤和冷却，从洗涤冷却室上部空间出气化炉；出气化炉的粗合成气在混合器增湿，在旋风分离器分离大部分润湿的细灰后送水洗塔洗涤除尘，将合成气含尘量降至＜1mg/m3后送净化系统；熔渣在洗涤冷却室的水浴中通过静态破渣器后被锁斗循环水夹带进入锁斗，定期排向渣池；未完全反应的碳悬浮在黑水中，随黑水到含渣水处理工序作进一步处理。
从气化炉、旋风分离器、水洗塔出来的三股洗涤黑水减压后送入蒸发热水塔蒸发室，减压后的黑水在蒸发热水塔蒸发室内闪蒸，水蒸汽及部分溶解在黑水中的酸性气CO2、H2S等被迅速闪蒸出来，通过上升管进入蒸发热水塔上部热水室，与低压灰水泵来的灰水直接接触，低压灰水被加热；经换热后未冷凝的闪蒸汽体进入酸气冷凝器被冷凝后，经酸气分离器进行气、液分离，酸性气体排放至火炬烧掉，酸性冷凝液送入灰水槽，初步浓缩后黑水通过蒸发热水塔下部蒸发室液位调节阀控制送入低压闪蒸器进一步闪蒸，部分蒸汽去脱氧槽除氧，剩余蒸汽进入低压闪蒸冷凝器被冷凝后，经低压闪蒸分离器进行气、液分离，酸性气体放空，冷凝液送入灰水槽；低压闪蒸浓缩后的黑水进入真空闪蒸器，进行真空闪蒸；闪蒸后的气体经真空闪蒸冷却器换热降温、分离后排入大气，分离液自流入磨煤水槽；再次浓缩的黑水通过静态混合器与絮凝剂混合后进入澄清槽，加入的絮凝剂在澄清槽中用来强化浓缩黑水中固体颗粒的沉降，进一步浓缩、沉降后的黑水经澄清槽底物料泵送入压滤机系统压滤处理，滤饼运出界外，滤液自流入磨煤水槽；澄清槽中澄清后的灰水溢流至灰水槽经低压灰水泵加压送入蒸发热水塔热水室，加热后再经高温热水泵提压后返回水洗塔循环使用。
（三）煤种适应性每一种气化技术均有相对应的适宜煤种范围，多喷嘴气化技术是水煤浆气化技术的一种，水煤浆气化原料煤的主要指标为煤的灰熔点、熔渣粘温特性及成浆浓度等，目前可气化多数烟煤及部分褐煤。
一般要求：灰熔点（FT）小于1350℃、水煤浆成浆浓度大于55%（wt）、灰分小于18%，灰渣在操作温度下应具有良好的流动性。
二技术特点参数表（1）气化效率高，技术指标先进，与同样采用内蒙神华煤的某单喷嘴水煤浆气化装置相比，有效气成分提高3.1个百分点，比氧耗降低11.4%，比煤耗降低2.1%。
（2）碳转化率高，与同样采用内蒙神华煤的某单喷嘴水煤浆气化装置相比，粗渣中碳含量降低约10个百分点，细渣中碳含量降低约12个百分点。
粗细渣含碳量低，气相、液相物流中灰渣含量低，有利于整个气化装置的高效运行和降低阀门的磨损。
（3）喷嘴之间协同作用好，气化炉负荷调节灵活、适应能力强，大型化装置技术指标先进，有利于装置大型化。
（4）多个喷嘴实现了带压连投和无波动倒炉，有利于整个工厂的长周期稳定运行。
（5）流场合理，热电偶寿命长，为气化装置稳定运行提供了重要指导；采用预膜式结构的水煤浆喷嘴压降低，降低了入气化炉氧气和煤浆的压力，有利于降低气化装置的能耗；复合床洗涤冷却技术热质传递效果好，液位平稳，避免了引进技术中易发生的合成气带水带灰问题；分级式合成气初步净化工艺节能、高效，表现为系统压降低，后续变换催化剂使用寿命长；渣水处理系统采用直接换热技术，热回收效率高，克服了设备易结垢和堵塞的缺陷，减少了相关设备的维护工作。
7.已成功实现了日处理煤2000吨级多喷嘴对置式水煤浆气化装置产业化运行，掌握了大型化多喷嘴对置式水煤浆气化技术的设计理论与方法，形成了具有自主知识产权的、系统的大型水煤浆气化技术与工艺设计软件包，奠定了今后进一步大型化、超大型化创新发展的基础。
五有关该技术的最新动态兖矿集团、华东理工大学每两年组织一次多喷嘴对置式煤气化技术研讨会。
2012年9月22日，第三届多喷嘴对置式煤气化技术应用与推广研讨会在江苏镇江举行。
来自全国包括江苏索普集团、安徽华谊化工有限公司、江苏灵谷化工有限公司等多家多喷嘴对置式煤气化技术应用企业的250多名煤化工、配套设备企业的代表出席研讨会。
江苏灵谷化工有限公司副总经理钱林明在会上表示，选用的多喷嘴对置式煤气化装置运行3年多来，显示出运行安全、可靠、稳定、效率高、有效气成份高、易于操作等特点，由于气化界区原因造成系统停车仅有一次，为大化肥装置实现长周期连续安全、稳定、满负荷、优质运行提供了坚强的保证。
安徽华谊化工有限公司副总经理王旭宾在会上表示，项目首次化工试车从气化炉投料到产出甲醇打通流程历时9小时13分，对华谊集团异地独立建设大型煤化工装置而言，创了化工试车新记录。
