光缆常见故障简介

电力通信中通信光缆常见故障及检修方法分析摘要：国家的发展离不开基础通讯技术的支撑与保障。

电力通讯光缆作为重要的传输媒介对于我国社会经济发展发挥着巨大的作用。

由于电力通讯光缆承担着重要的信息通讯工作，一旦出现问题往往会造成巨大的损失与故障。

因此，对于电力光缆故障分析就显得十分重要。

本文基于电力通讯光缆常见故障展开分析，并提出了相关解决措施与方法，以供参考。

关键词：电力通信；措施方法；光缆故障0引言对于整个电力系统的稳定运行来说，电力通讯发挥着重要的基础性作用。

就当前来说，电力通讯具体传输方式有很多，包括微波、载波、光纤通信等，光纤通信技术逐步成为电力系统中主要使用的通信技术手段。

由于光通信系统承载业务数量巨大，光缆故障对于电力系统生产、管理的影响极其严重[1]。

因此，对于电力通讯光缆的常见故障进行分析，研究故障产生的原因有着十分重要的意义。

1电力通信光缆的运行特点电力通信光缆的运行特点电力通信光缆及光缆线路走廊大多与电网工程同期配套建设，其运行规律、特点与电信运营商存在较大差异，规律复杂，具体如下。

（1）OPGW、OPPC光缆除作为电力通信光缆外，还兼具架空地线或相线功能，在一次线路设计、施工及日常运维中既要考虑其一次系统的相关机械、电气特性，还要充分考虑其光缆的电气、机械特性。

（2）电力特种光缆与电力线路的运行、检修特性存在差异，当电力线路停电检修时，OPGW与常规地线不同，电力线路停运，但电力特种光缆仍会承载业务运行[2]。

（3）电力光缆日常维护通常依靠一次线路相关部门，其巡视频次、深度、日常数据维护等均不及电力线路，增加了光缆发生故障的风险，加大了光缆故障应急处置与快速恢复的难度[3]。

电力通信光缆的上述特点增加了光缆故障概率，给电网安全稳定运行带来了潜在风险。

2电力通信光缆常见故障类别电力通信光缆常见故障类别电力通信光缆历年发生了多次中断故障，按照导致故障的因素类别，归纳出光缆故障安全因素集如下。

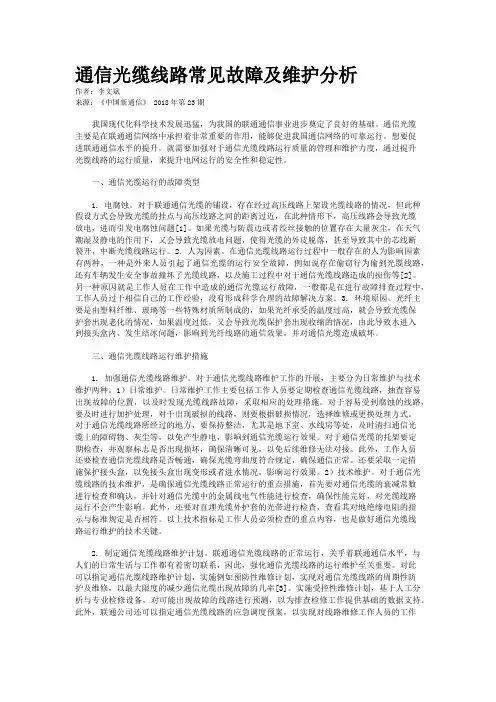

通信光缆线路常见故障及维护分析作者：李文斌来源：《中国新通信》 2018年第23期我国现代化科学技术发展迅猛，为我国的联通通信事业进步奠定了良好的基础。

通信光缆主要是在联通通信网络中承担着非常重要的作用，能够促进我国通信网络的可靠运行。

想要促进联通通信水平的提升，就需要加强对于通信光缆线路运行质量的管理和维护力度，通过提升光缆线路的运行质量，来提升电网运行的安全性和稳定性。

一、通信光缆运行的故障类型1. 电腐蚀。

对于联通通信光缆的铺设，存在经过高压线路上架设光缆线路的情况，但此种假设方式会导致光缆的挂点与高压线路之间的距离过近，在此种情形下，高压线路会导致光缆放电，进而引发电腐蚀问题[1]。

如果光缆与防震边或者绞丝接触的位置存在大量灰尘，在天气潮湿及静电的作用下，又会导致光缆放电问题，使得光缆的外皮脱落，甚至导致其中的芯线断裂开，中断光缆线路运行。

2. 人为因素。

在通信光缆线路运行过程中一般存在的人为影响因素有两种，一种是外来人员引起了通信光缆的运行安全故障，例如说存在偷窃行为偷到光缆线路，还有车辆发生安全事故撞坏了光缆线路，以及施工过程中对于通信光缆线路造成的损伤等[2]。

另一种原因就是工作人员在工作中造成的通信光缆运行故障，一般都是在进行故障排查过程中，工作人员过于相信自己的工作经验，没有形成科学合理的故障解决方案。

3. 环境原因。

光纤主要是由塑料纤维、玻璃等一些特殊材质所制成的，如果光纤承受的温度过高，就会导致光缆保护套出现老化的情况，如果温度过低，又会导致光缆保护套出现收缩的情况，由此导致水进入到接头盒内，发生结冰问题，影响到光纤线路的通信效果，并对通信光缆造成破坏。

三、通信光缆线路运行维护措施1. 加强通信光缆线路维护。

对于通信光缆线路维护工作的开展，主要分为日常维护与技术维护两种。

1）日常维护。

日常维护工作主要包括工作人员要定期检查通信光缆线路，抽查容易出现故障的位置，以及时发现光缆线路故障，采取相应的处理措施。

光缆线路故障的判断和处理由于外界因素或光纤自身等原因造成的光缆线路阻断影响通信业务的称为光缆线路故障;光缆阻断不一定都导致业务中断,形成故障导致业务中断的按故障修复程序处理,不影响业务未形成故障的按割接程序处理;1.1.1 光缆线路故障的分类根据故障光缆光纤阻断情况,可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种;1、光缆全断如果现场两侧有预留,采取集中预留,增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留,采取拉预留,利用原接头的方式处理；故障点附近既无预留、又无接头,宜采用续缆的方式解决;2、光缆中的部分束管中断或单束管中的部分光纤中断其修复以不影响其他在用光纤为前提,推荐采用开天窗接续方法进行故障光纤修复;1.1.2 造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素;1、外力因素引发的线路故障1外力挖掘：处理挖机施工挖断的故障,管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损,并双向测试中断光缆2车辆挂断：处理车挂故障时,应首先对故障点光缆进行双方向测试,确认光缆阻断处数,然后再有针对性地处理;3枪击：这类故障一般不会使所有光纤中断,而是部分光缆部位或光纤损坏,但这类故障查找起来比较困难;2、自然灾害原因造成的线路故障鼠咬与鸟啄、火灾、洪水、大风、冰凌、雷击、电击3、光纤自身原因造成的线路故障1自然断纤：由于光纤是由玻璃、塑料纤维拉制而成,比较脆弱,随着时间的推移会产生静态疲劳,光纤逐渐老化导致自然断纤;或者是接头盒进水,导致光纤损耗增大,甚至发生断纤;2环境温度的影响：温度过低会导致接头盒内进水结冰,光缆护套纵向收缩,对光纤施加压力产生微弯使衰减增大或光纤中断;温度过高,又容易使光缆护套及其他保护材料损坏影响光纤特性;4、人为因素引发的线路故障1工障：技术人员在维修、安装和其他活动中引起的人为故障;例如,在光纤接续时,光纤被划伤、光纤弯曲半径太小；在割接光缆时错误地切断正在运行的光缆；光纤接续时接续不牢、接头盒封装时加强芯固定不紧等造成的断纤;2偷盗：犯罪分子盗割光缆,造成光缆阻断;3破坏：人为蓄意破坏,造成光缆阻断;1.1.3 故障处理原则以优先代通在用系统为目的,以压缩故障历时为根本,不分白天黑夜、不分天气好坏、不分维护界限,用最快的方法临时抢通在用传输系统;故障处理的总原则是：先抢通,后修复；先核心,后边缘；先本端,后对端；先网内,后网外,分故障等级进行处理;当两个以上的故障同时发生时,对重大故障予以优先处理;线路障碍未排除之前,查修不得中止;1.1.4 制定线路应急调度预案制定应急调度方案之前,应对所有光缆线路的系统开放情况进行一次认真摸底,根据同缆、同路由光纤资源情况,合理地制定出光纤抢代通方案;应急抢代通方案应根据电路开放和纤芯占用情况适时修订、更新,保持方案与实际开放情况的吻合,确保应急预案的可行性;应急调度预案的内容应包括参与的人员、领导组织、具体的措施和详细的电路调度方案;1.1.5 光缆线路故障修复流程1、故障发生后的处理,不同类型的线路故障,处理的侧重点不同;1同路由有光缆可代通的全阻故障;机房值班人员应该在第一时间按照应急预案,用其他良好的纤芯代通阻断光纤上的业务,然后再尽快修复故障光纤;2没有光纤可代通的全阻故障,按照应急预案实施抢代通或障碍点的直接修复进行,抢代通或修复时应遵循“先重要电路、后次要电路”的原则;3光缆出现非全阻,有剩余光纤可用;用空余纤芯或同路由其他光缆代通故障纤芯上的业务;如果故障纤芯较多,空余纤芯不够,又没有其他同路由光缆,可牺牲次要电路代通重要电路,然后采用不中断电路的方法对故障纤芯进行修复;4光缆出现非全阻,无剩余光纤或同路由光缆;如果阻断的光纤开设的是重要电路,应用其他非重要电路光纤代通阻断光纤,用不中断割接的方法对故障纤芯进行紧急修复;5传输质量不稳定,系统时好时坏;如果有可代通的空余纤芯或其他同路由光缆,可将该光纤上的业务调到其他光纤;查明传输质量下降的原因,有针对性地进行处理;2、故障定位如确定是光缆线路故障时,则应迅速判断故障发生在哪个中继段内和故障的具体情况,详细询问网管机房,比如说常宁至祁东A\B系统中断,同时还有常宁至官岭环路中断,那么就可以判断故障点位于常宁机房至官领引接段;在根据判断结果,立即通知相关的线路维护单位测判故障点;3、抢修准备线路维护单位接到故障通知后,应迅速将抢修工具、仪表及器材等装车出发,同时通知相关维护线务员到附近地段查找原因、故障点;光缆线路抢修准备时间应按规定执行;4、建立通信联络系统抢修人员到达故障点后,应立即与传输机房建立起通信联络系统;5、抢修的组织和指挥光缆线路故障的抢修由机务部门作为业务领导,在抢修期间密切关注现场的抢修情况,做好配合工作,抢修现场由光缆线路维护单位的领导担任指挥;在测试故障点的同时,抢修现场应指定专人一般为光缆线务员组织开挖人员待命,并安排好后勤服务工作;6、光缆线路的抢修当找到故障点后,一般应使用应急光缆或其他应急措施,首先将主用光纤通道抢通,迅速恢复通信;观察分析现场情况,做好记录,必要时进行拍照,报告公安机关;7、业务恢复现场光缆抢修完毕后,应及时通知机房进行测试,验证可用后,尽快恢复通信;8、抢修后的现场处理;在抢修工作结束后,清点工具、器材,整理测试数据,填写有关登记,对现场进行处理,并留守一定数量的人员,保护抢代通现场;9、线路资料更新;修复工作结束后,整理测试数据,填写有关表格,及时更新线路资料,总结抢修情况,报告上级主管部门;光缆线路故障抢修的一般程序见图常见故障现象及可能原因分析1、距离判断当机房判定故障是光缆线路故障时,线路维护部门应尽快在机房对故障光缆线路进行测试,用OTDR测试判定线路故障点的位置;2、可能原因估计根据OTDR测试显示曲线情况,初步判断故障原因,有针对性地进行故障处理;根据故障分析,非外力导致的光缆故障,接头盒内出现问题的情况比较多,导致接头盒内断纤或衰减增大的原因分为以下几种情况：1容纤盘内光纤松动,导致光纤弹起在容纤盘边缘或盘上螺丝处被挤压,严重时会压伤、压断光纤;2接头盒内的余纤在盘放收容时出现局部弯曲半径过小或光纤扭绞严重,产生较大的弯曲损耗和静态疲劳,在1310nm波长测试变化不明显,1550nm波长测试接头损耗显着增大;3制作光纤端面时,裸光纤太长或者热缩保护管加热时光纤保护位置不当,造成一部分裸光纤在保护管之外,接头盒受外力作用时引起裸光纤断裂;4剥除涂覆层时裸光纤受伤,长时间后损伤扩大,接头损耗随着增加,严重时会造成断纤;5因光缆固定不紧,光缆因应力作用或外力影响发生位移导致光缆余纤扭曲或弯曲变化引起光纤衰耗;6接头盒进水,冬季结冰导致光纤损耗增大,甚至发生断纤;3、查找光缆线路故障点的具体位置当遇到自然灾害或外界施工等明显外力造成光缆线路阻断时,查修人员根据测试人员提供的故障现象和大致故障地段,沿光缆线路路由认真巡查,一般比较容易找到故障地点;如非上述情况,巡查人员就不容易从路由上的异常现象找到故障地点;这时,必须根据OTDR测出的故障点到测试端的距离,与原始测试资料进行核对,查出故障点是在哪两个标石或哪两个接头之间,通过必要的换算后,找到故障点的具体位置;如有条件,可以进行双向测试,更有利于准确判断故障点的具体位置;4、影响光缆线路障碍点准确判断的主要原因1OTDR存在固有偏差OTDR固有偏差主要反映在距离分辨率上,不同的测试距离偏差不同,在150km测试范围时,测试误差达±40m;2测试仪表操作不当产生的误差在光缆故障定位测试时,OTDR使用的正确性与障碍测试的准确性直接相关;例如仪表参数设定不当或游标设置不准等因素都将导致测试结果的误差;3计算误差OTDR测出的故障点距离只能是光纤的长度,不能直接得到光缆的皮长及测试点到障碍点的地面距离,必须通过计算才能求得,而在计算中由于取值不可能与实际完全相符或对所使用光缆的绞缩率不清楚,也会产生一定的误差;4光缆线路竣工资料不准确造成的误差由于在线路施工中没有注意积累资料或记录的资料可信度较低,都使得线路竣工资料与实际不相符,依据这样的资料,不可能准确地测定出障碍点;譬如,光缆接续时接头盒内余纤的盘留长度、各种特殊点的光缆盘留长度以及光缆随地形的起伏变化等,这些因素的准确性直接影响着障碍点的定位精度;5、提高光缆线路故障定位准确性的方法1正确、熟练掌握仪表的使用方法准确设置OTDR的参数,选择适当的测试范围档,应用仪表的放大功能,将游标准确放置于相应的拐点上,如故障点的拐点、光纤始端点和光纤末端拐点,这样就可得到比较准确的测试结果;2建立准确、完整的原始资料准确、完整的光缆线路资料是障碍测量、判定的基本依据;因此,必须重视线路资料的收集、整理和核对工作,建立起真实、可信和完整的线路资料;3建立准确的线路路由资料,包括标石杆号――纤长缆长对照表参照附录,“光纤长度累计”及“光纤衰减”记录,在建立“光纤长度累计”资料时,应从两端分别测出端站至各接头的距离,为了测试结果准确,测试时可根据情况采用过渡光纤;随工验收人员收集记录各种预留长度,登记得越仔细,障碍判定的误差就越小;4建立完整、准确的线路资料建立线路资料不仅包括线路施工中的许多数据、竣工技术文件、图纸、测试记录和中继段光纤后向散射信号曲线图片等,还应保留光缆出厂时厂家提供的光缆及光纤的一些原始数据资料如光缆的绞缩率、光纤的折射率等,这些资料是日后障碍测试时的基础和对比依据;5进行正确的换算要准确判断故障点位置,还必须把测试的光纤长度换算为测试端或某接头点至故障点的地面长度;测试端到故障点的地面长度可由下式计算长度单位为m：L = L1-L2/1+P-L3/ 1+a式中, L 为测试端至故障点的地面长度单位为米, L1 为 OTDR 测出的测试端至故障点的光纤长度单位为米, L2 为每个接头盒内盘留的光纤长度单位为米, L3 为每个接头处光缆和所有盘留长度单位为米,P 为光纤在光缆中的绞缩率即扭绞系数,最好应用厂家提供的数值,一般为7‰,a 为光缆自然弯曲率管道敷设或架空敷设方式可取值 % ,直埋敷设方式可取值 %-1% ;有了准确、完整的原始资料,便可将 OTDR 测出的故障光纤长度与原始资料对比, 精确查出故障点的位置;6保持障碍测试与资料上测试条件的一致性故障测试时应尽量保持测试仪表的信号、操作方法及仪表参数设置的一致性;因为光学仪表十分精密,如果有差异,就会直接影响到测试的准确度,从而导致两次测试本身的差异,使得测试结果没有可比性;7灵活测试,综合分析一般情况下,可在光缆线路两端进行双向故障测试,并结合原始资料,计算出故障点的位置;再将两个方向的测试和计算结果进行综合分析、比较,以使故障点的具体位置的判断更加准确;当障碍点附近路由上没有明显特点,具体障碍点现场无法确定时,也可采用在就近接头处测量等方法,或者在初步测试的障碍点处开挖,端站的测试仪表处于实时测量状态,随时发现曲线的变化,从而找到准确的光纤故障点;1.1.7 光缆故障判断和处理时应该注意的事项1、故障查修时需要注意的事项1当省界或两维护单位交界处的长途光缆线路发生故障时,相邻的两个维护单位应同时出查、进行抢修;2各级光缆线路维护单位应准确掌握所属光缆线路资料;熟练掌握光缆线路障碍点的测试方法,能准确地分析确定障碍点的位置;经常保持一定的抢修力量,并熟练掌握线路抢修作业程序和抢代通器材的使用;3光缆维护人员应熟悉光缆线路资料,熟练掌握线路抢修作业程序、障碍测试方法和光缆接续技术,加强抢修车辆管理,随时做好抢修准备;抢修用专用器材、工具、仪表、机具以及交通车辆,必须相对集中,并列出清单,随时做好准备,一般不得外借和挪用;2、处理过程中需要注意的事项1光缆线路抢修过程中,应注意仪表、器材的操作使用安全,进行光纤故障测试前,被测光纤与对端的光端机断开物理连接;2故障一旦排除并经严格测试合格后,立即通知机务部门对光缆的传输质量进行验证,尽快恢复通信;3认真做好故障查修记录;故障排除后,线路维护部门应按照相关规定及时组织相关人员对故障的原因进行分析,整理技术资料并上报;总结经验教训,提出改进措施;4介入或更换光缆时,应采用与故障光缆同一厂家同一型号的光缆,并要尽可能减少光缆接头和尽量减少光纤接续损耗;处理故障中所介入或更换的光缆,其长度一般应不小于200m,且尽可能采用同一厂家、同一型号的光缆,单模光纤的平均接头损耗应不大于个;故障处理后和迁改后光缆的弯曲半径应不小于15倍缆径;。

光纤常见故障及解决方法
一、常见故障
作为光纤通信，以光纤为介质进行数据的传输，最重要的就属光缆了，光缆分很多种，有单模和多模，一般光纤通信的常见故障有
1、无光信号；
2、光衰减过大；
3、色散现象严重；
二、解决方法
1、无光信号，应检查光发射机的激光模块/激光器是否正常，是否有激光发出，可使用光功率计来测量；
2、光衰减过大，可检查发射和接受端光纤接头是否有污物，可用95%乙醇擦拭，擦拭时一定注意不要损伤接口表面，否则光功率会衰减非常大；
其次，检查接头是否对应，FC/UPC和FC/APC之间不能对接，因为由于接头接触面角度问题，会造成1-3dB不等的光衰减，要求发射和接受都采用相同规格型号的光纤接口；
最后，检查链路；可用OTDR检测光缆链路是否畅通，是否有过大反射，一般在某一点有相对大些的反射，说明该点曾被截断过，后又重新熔接，如果有比较大的反射，说明该点没有熔接到位，造成了
过大衰减，可去排查；
光接收机接收灵敏度也决定了光功率，如果接收模块的灵敏度下降，那么也导致发射光功率不变的情况下接受不到信号，或信号质量很弱；
3、色散现象；
色散可导致光信号接收不到或者接收到错误的信号等等，使误码率提高，影响正常的数据通信；
色散现象主要存在大功率远距离的光纤传输，建议在采用光中继的方法来实现超远距离的光通信；
以上是光纤通信设备常见的故障和排除方法，
另外，还有一些因素也是影响光通信的原因，以下是一些经验，在排除故障时可先考虑：1、在近距离的时候，单模光纤收发器可以通过多模光纤传输，但是多模收发器不可以通过单模光纤传输
2、在换算传输距离的时候，1310nm可用0.45dB/KM计算，1550nm可用0.25dB/KM计算，要取最大上限作为计算值，不要取下限值！。

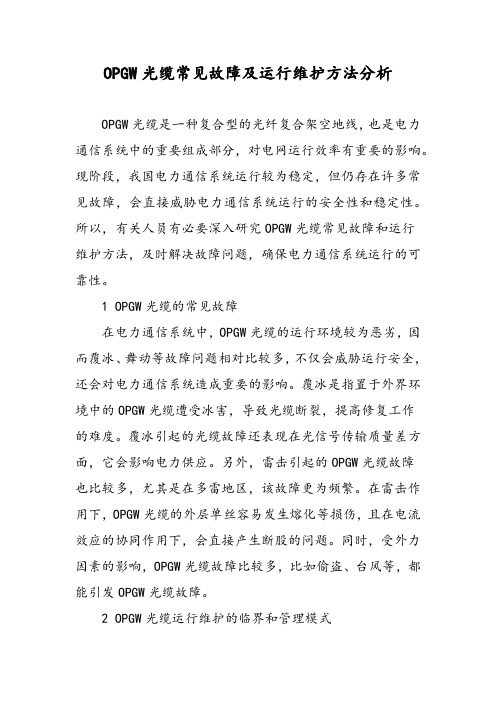

OPGW光缆常见故障及运行维护方法分析OPGW光缆是一种复合型的光纤复合架空地线，也是电力通信系统中的重要组成部分，对电网运行效率有重要的影响。

现阶段，我国电力通信系统运行较为稳定，但仍存在许多常见故障，会直接威胁电力通信系统运行的安全性和稳定性。

所以，有关人员有必要深入研究OPGW光缆常见故障和运行维护方法，及时解决故障问题，确保电力通信系统运行的可靠性。

1 OPGW光缆的常见故障在电力通信系统中，OPGW光缆的运行环境较为恶劣，因而覆冰、舞动等故障问题相对比较多，不仅会威胁运行安全，还会对电力通信系统造成重要的影响。

覆冰是指置于外界环境中的OPGW光缆遭受冰害，导致光缆断裂，提高修复工作的难度。

覆冰引起的光缆故障还表现在光信号传输质量差方面，它会影响电力供应。

另外，雷击引起的OPGW光缆故障也比较多，尤其是在多雷地区，该故障更为频繁。

在雷击作用下，OPGW光缆的外层单丝容易发生熔化等损伤，且在电流效应的协同作用下，会直接产生断股的问题。

同时，受外力因素的影响，OPGW光缆故障比较多，比如偷盗、台风等，都能引发OPGW光缆故障。

2 OPGW光缆运行维护的临界和管理模式对于OPGW光缆，其运行管理与维护工作之间存在临界点。

要想更好地开展运行维护工作，工作人员必须掌握二者的分界点。

目前，OPGW光缆在电力通信系统中的实现方式为：通过终端接线盒与非金属相连接，直接进入通信机房。

基于此，光缆运行和维护的分界点设置在构架终端接线盒处，分界点两端的运行维护工作分别由不同的部门负责。

一方面，自分界点向站端方向的OPGW光缆，由电力通信部门运行维护；另一方面，自分界点向输电线路的OPGW光缆，由输电线路部门运行维护。

在电力通信系统中，OPGW光缆、高压输电线路属于同塔架设，因而赋予光缆更多的功能――传输通信信号、控制信号、继保信号，因而其运行维护管理工作相对比较复杂。

电力部门中的输电线路部门、通信部门、自动化部门、调度部门、继电保护部门之间需要有效的协同合作，对OPGW光缆加以管理和维护。

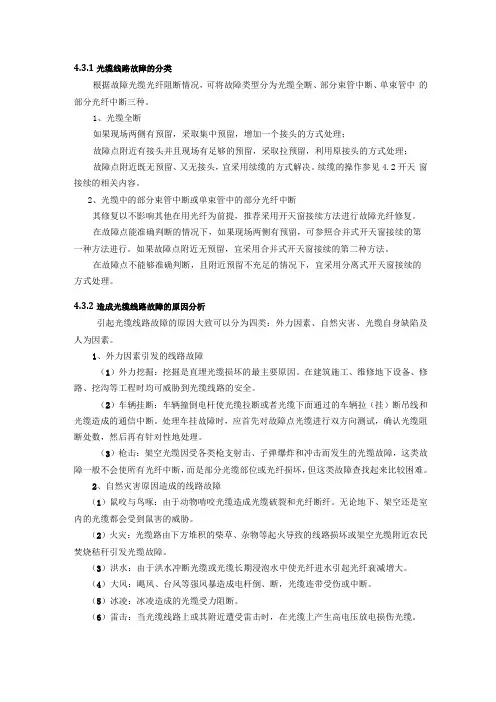

4.3.1光缆线路故障的分类根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。

1、光缆全断如果现场两侧有预留，采取集中预留，增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理；故障点附近既无预留、又无接头，宜采用续缆的方式解决。

续缆的操作参见4.2开天窗接续的相关内容。

2、光缆中的部分束管中断或单束管中的部分光纤中断其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。

在故障点能准确判断的情况下，如果现场两侧有预留，可参照合并式开天窗接续的第一种方法进行。

如果故障点附近无预留，宜采用合并式开天窗接续的第二种方法。

在故障点不能够准确判断，且附近预留不充足的情况下，宜采用分离式开天窗接续的方式处理。

4.3.2造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。

1、外力因素引发的线路故障（1）外力挖掘：挖掘是直埋光缆损坏的最主要原因。

在建筑施工、维修地下设备、修路、挖沟等工程时均可威胁到光缆线路的安全。

（2）车辆挂断：车辆撞倒电杆使光缆拉断或者光缆下面通过的车辆拉（挂）断吊线和光缆造成的通信中断。

处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。

（3）枪击：架空光缆因受各类枪支射击、子弹爆炸和冲击而发生的光缆故障，这类故障一般不会使所有光纤中断，而是部分光缆部位或光纤损坏，但这类故障查找起来比较困难。

2、自然灾害原因造成的线路故障（1）鼠咬与鸟啄：由于动物啃咬光缆造成光缆破裂和光纤断纤。

无论地下、架空还是室内的光缆都会受到鼠害的威胁。

（2）火灾：光缆路由下方堆积的柴草、杂物等起火导致的线路损坏或架空光缆附近农民焚烧秸秆引发光缆故障。

（3）洪水：由于洪水冲断光缆或光缆长期浸泡水中使光纤进水引起光纤衰减增大。

第1篇一、报告概述随着通信技术的飞速发展，光缆作为通信传输的主要载体，在各个领域发挥着越来越重要的作用。

然而，在实际运行过程中，光缆故障时有发生，给通信业务带来了极大的影响。

为了提高光缆故障处理效率，降低故障率，本报告对近期光缆故障进行了全面分析，总结故障原因及处理方法，为今后的光缆维护工作提供参考。

一、故障统计1. 故障类型（1）光缆断纤故障（2）接头损耗故障（3）光缆弯曲损伤故障（4）外部环境因素故障2. 故障发生地点（1）通信线路（2）设备机房（3）用户端3. 故障发生时间（1）白天（2）夜间二、故障原因分析1. 光缆断纤故障原因（1）施工不规范：在光缆敷设、布放过程中，未按照规范操作，导致光缆受损。

（2）外力破坏：车辆、施工机械等对光缆的碾压、碰撞等。

（3）自然灾害：地震、洪水、台风等自然灾害导致光缆受损。

2. 接头损耗故障原因（1）接头工艺不规范：接头制作、连接过程中，操作不当导致接头损耗过大。

（2）接头材料质量问题：接头材料不合格，导致接头损耗过大。

（3）接头老化：长时间运行，接头性能下降，导致损耗过大。

3. 光缆弯曲损伤故障原因（1）光缆弯曲半径过小：光缆敷设过程中，弯曲半径小于规定值，导致光缆受损。

（2）光缆敷设不规范：光缆敷设过程中，未按照规范操作，导致光缆受损。

4. 外部环境因素故障原因（1）温度变化：光缆在高温、低温环境下，性能受到影响，导致故障。

（2）湿度变化：光缆在潮湿环境下，性能受到影响，导致故障。

三、故障处理方法1. 光缆断纤故障处理（1）现场检测：使用光时域反射仪（OTDR）检测光缆断纤位置。

（2）断纤修复：采用熔接、连接等手段修复断纤。

（3）故障分析：分析断纤原因，采取预防措施。

2. 接头损耗故障处理（1）现场检测：使用光功率计检测接头损耗。

（2）接头更换：对损耗过大的接头进行更换。

（3）故障分析：分析接头损耗原因，采取预防措施。

3. 光缆弯曲损伤故障处理（1）现场检测：检查光缆弯曲半径，确定损伤位置。

篇一：光缆网络故障分析.光纤网络的故障点主要来自于光缆、光发射机、光接收机三个环节，分析如下：一、光缆故障分析。

1、光信号缺失：一般因人为窥视信号、破坏光缆原因，致使光信号中断。

一次，接到一光节点无输出电信号的故障，检测该光接收机无输入光功率，到前端机房测试，光分路器输出光功率正常。

初步判断为该4芯光缆故障，安排人员沿线巡查，并未发现明显受损现象。

通过ODTR测试，发现4根纤芯中只有1根不通，根据故障点大概距离再到现场查看，仍未发现光缆有破损迹象。

于是将此故障点前后近100米光缆更换后信号恢复，仔细检查发现光缆上有1小孔，推断系误将光缆当作电缆，人为破坏光缆窥视信号行为所致。

2、光信号质量下降：如光缆中间熔接头质量不好，损耗过大，或光纤在接头盒中盘绕时弯曲半径太小，影响光功率的正常传输；接头盒防潮性能不好，使光纤老化快，造成光折射能力差，降低光功率；光纤活动接头处有脏物，接触不好，使光功率下降，可用脱脂棉蘸(zhan)无水酒精清洗；前端和末端设备的尾纤应盘绕好，固定在光纤盘上，避免折断和弯曲半径变小而造成光损耗增加，影响信号传输质量。

二、光发射机故障分析。

从光纤网络运行近十年的情况看，光发射机故障并不高，也出现过因停送电后冲击浪涌电流过大而烧坏光发射机电源部分的故障。

通过在前端加装稳压电源和不间断UPS电源，可以大大减少此类故障的发生。

光发射机输入的驱动电平要按设备要求注入，如频道增加或减少，也应调整驱动电平高低，避免因驱动电平过高或过低使光发射机CTB、CSO指标恶化而导致系统传输质量变差，这一点至关重要，也是调试光发射机最重要的工作。

如光发射机使用年限较长，光模块老化，使光功率下降，当下降到规定值范围以下时，应更换新的模块或发射机，确保足够的光发射功率。

三、光接收机故障分析。

光接收机在使用和维护中要掌握好输入光功率和输出RF射频电平，入口光功率要符合设备规定值要求，否则应采取措施来保证光接收机的正常工作，射频电平不要调得过高。

电力通信中通信光缆常见故障及检修方法分析电力通信中通信光缆是至关重要的一环，它是电力通信中的重要设备，用于传输大量的数据和信息，而在长期使用中，通信光缆也会出现各种故障，影响通信的正常运行。

了解通信光缆的常见故障及检修方法对于保障电力通信的正常运行至关重要。

本文将对通信光缆常见故障及检修方法进行分析，以期提供参考。

一、通信光缆的常见故障1. 光纤断裂通信光缆中光纤的断裂是最常见的故障之一。

光纤在安装或使用中可能受到外力撞击或拉扯，导致光纤断裂。

光纤断裂会导致通信信号无法传输，从而影响通信运行。

2. 光纤损坏除了断裂外，光纤还可能因为接口腐蚀、连接头故障或光纤打结等原因而损坏，影响光信号的正常传输。

3. 光纤弯曲光纤在弯曲半径过小或弯曲角度过大的情况下会造成光信号衰减，甚至导致光信号传输中断。

4. 光纤连接头接触不良光纤连接头是通信光缆传输信号的关键部分，连接头的接触不良会导致信号传输质量下降，甚至无法正常传输。

5. 光缆外部破损通信光缆在安装和使用过程中可能会受到外界环境的破坏，比如机械损伤、动物啃咬、地质运动等，造成光缆外部破损，进而影响信号传输。

一旦发现光纤断裂，需要使用光纤检修工具找到故障点，并进行割破部分的更换。

在更换光纤时，需注意光纤端面的清洁和对齐。

光纤损坏通常需要更换受损的光纤，同时检查连接头的接触情况，确保连接头正常使用。

光纤弯曲会造成信号衰减，需要进行重新布线，避免光纤在布线过程中受到弯曲，以确保光信号的正常传输。

检测连接头的接触情况，保证连接头的良好接触。

如发现接触情况不良，需要及时更换连接头。

检修光缆外部破损需要及时更换受损的光缆，同时对安装环境进行评估，确保光缆在安装位置不易受到破损。

1. 定期检测维护定期对通信光缆进行检测维护，及时发现潜在问题并进行处理，可以有效避免光缆故障的发生。

2. 安全使用在安装和使用过程中，要注意光缆的安全使用，避免对光缆造成人为伤害或机械损害。

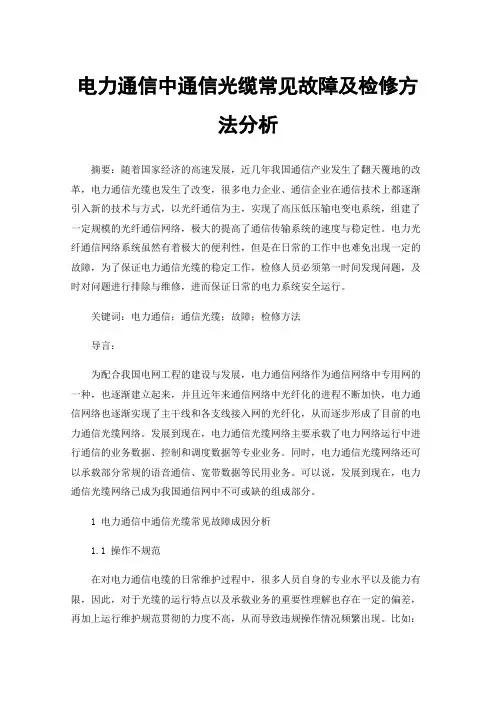

电力通信中通信光缆常见故障及检修方法分析摘要：随着国家经济的高速发展，近几年我国通信产业发生了翻天覆地的改革，电力通信光缆也发生了改变，很多电力企业、通信企业在通信技术上都逐渐引入新的技术与方式，以光纤通信为主，实现了高压低压输电变电系统，组建了一定规模的光纤通信网络，极大的提高了通信传输系统的速度与稳定性。

电力光纤通信网络系统虽然有着极大的便利性，但是在日常的工作中也难免出现一定的故障，为了保证电力通信光缆的稳定工作，检修人员必须第一时间发现问题，及时对问题进行排除与维修，进而保证日常的电力系统安全运行。

关键词：电力通信；通信光缆；故障；检修方法导言：为配合我国电网工程的建设与发展，电力通信网络作为通信网络中专用网的一种，也逐渐建立起来，并且近年来通信网络中光纤化的进程不断加快，电力通信网络也逐渐实现了主干线和各支线接入网的光纤化，从而逐步形成了目前的电力通信光缆网络。

发展到现在，电力通信光缆网络主要承载了电力网络运行中进行通信的业务数据、控制和调度数据等专业业务。

同时，电力通信光缆网络还可以承载部分常规的语音通信、宽带数据等民用业务。

可以说，发展到现在，电力通信光缆网络已成为我国通信网中不可或缺的组成部分。

1 电力通信中通信光缆常见故障成因分析1.1 操作不规范在对电力通信电缆的日常维护过程中，很多人员自身的专业水平以及能力有限，因此，对于光缆的运行特点以及承载业务的重要性理解也存在一定的偏差，再加上运行维护规范贯彻的力度不高，从而导致违规操作情况频繁出现。

比如：某电力通信公司，在某月份进行了通信检修的计划安排。

某检修公司开展了线路线跨越工作，对光缆进行了开断。

对于该检修公司来说，其在通信检修票据没有批复的前提下，就申请开工，将光缆开断检修，最终导致故障出现。

这一情况的出现，其主要是因为检修缺乏规范性，没有严格的按照国家标准和规定进行，没有的明确检修内容以及流程等，进而引发了光缆出现中断的故障。

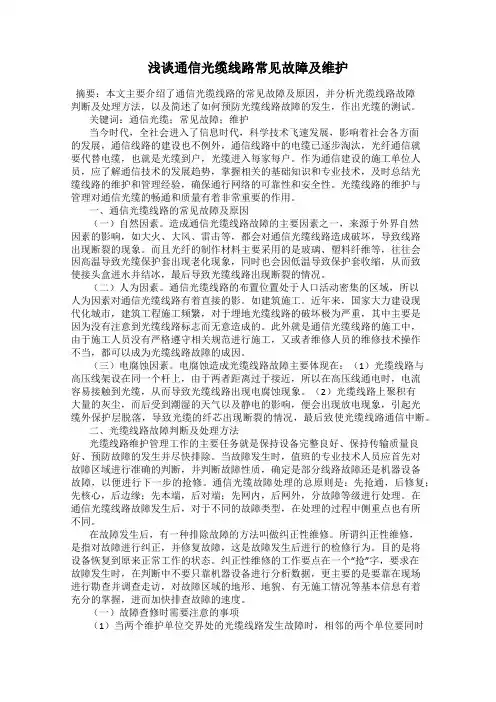

浅谈通信光缆线路常见故障及维护摘要：本文主要介绍了通信光缆线路的常见故障及原因，并分析光缆线路故障判断及处理方法，以及简述了如何预防光缆线路故障的发生，作出光缆的测试。

关键词：通信光缆；常见故障；维护当今时代，全社会进入了信息时代，科学技术飞速发展，影响着社会各方面的发展，通信线路的建设也不例外，通信线路中的电缆已逐步淘汰，光纤通信就要代替电缆，也就是光缆到户，光缆进入每家每户。

作为通信建设的施工单位人员，应了解通信技术的发展趋势，掌握相关的基础知识和专业技术，及时总结光缆线路的维护和管理经验，确保通行网络的可靠性和安全性。

光缆线路的维护与管理对通信光缆的畅通和质量有着非常重要的作用。

一、通信光缆线路的常见故障及原因（一）自然因素。

造成通信光缆线路故障的主要因素之一，来源于外界自然因素的影响，如大火、大风、雷击等，都会对通信光缆线路造成破坏，导致线路出现断裂的现象。

而且光纤的制作材料主要采用的是玻璃、塑料纤维等，往往会因高温导致光缆保护套出现老化现象，同时也会因低温导致保护套收缩，从而致使接头盒进水并结冰，最后导致光缆线路出现断裂的情况。

（二）人为因素。

通信光缆线路的布置位置处于人口活动密集的区域，所以人为因素对通信光缆线路有着直接的影。

如建筑施工。

近年来，国家大力建设现代化城市，建筑工程施工频繁，对于埋地光缆线路的破坏极为严重，其中主要是因为没有注意到光缆线路标志而无意造成的。

此外就是通信光缆线路的施工中，由于施工人员没有严格遵守相关规范进行施工，又或者维修人员的维修技术操作不当，都可以成为光缆线路故障的成因。

（三）电腐蚀因素。

电腐蚀造成光缆线路故障主要体现在：（1）光缆线路与高压线架设在同一个杆上，由于两者距离过于接近，所以在高压线通电时，电流容易接触到光缆，从而导致光缆线路出现电腐蚀现象。

（2）光缆线路上聚积有大量的灰尘，而后受到潮湿的天气以及静电的影响，便会出现放电现象，引起光缆外保护层脱落，导致光缆的纤芯出现断裂的情况，最后致使光缆线路通信中断。

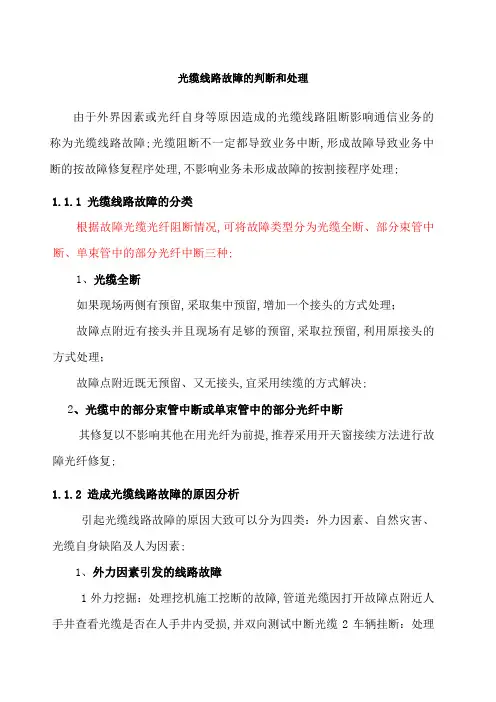

光缆线路故障的判断和处理由于外界因素或光纤自身等原因造成的光缆线路阻断影响通信业务的称为光缆线路故障。

光缆阻断不一定都导致业务中断，形成故障导致业务中断的按故障修复程序处理，不影响业务未形成故障的按割接程序处理。

1.1.1 光缆线路故障的分类根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分光纤中断二种。

1、光缆全断指光缆完全断开。

修复方式：如果现场两侧有预留，采取集中预留，增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理；故障点附近既无预留、又无接头，宜采用新放光缆接续的方式解决。

2、部分中断指光缆中的部分束管中断或单束管中的部分光纤中断。

修复方式：修复首先以不影响其他在用光纤业务为前提，同光缆、或有其它路由可跳通的情况下，推荐采用跳纤恢复业务，后续对故障点进行割接处理。

部分阻断可进行全断开加接头接续、纵抛接续方法进行故障光纤修复。

1.1.2 造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。

1、外力因素引发的线路故障（1）外部施工：处理外部工程施工挖断的故障，管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损，并双向测试中断光缆（2）车辆挂断：处理车辆挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。

2、自然灾害原因造成的线路故障鼠咬、火灾、洪水、大风、冰凌、雷击、电击等。

3、光纤自身原因造成的线路故障（1）自然断纤：由于光纤是由玻璃纤维拉制而成，比较脆弱，随着时间的推移会产生疲劳，光纤逐渐老化导致自然断纤。

或者是接头盒进水，导致光纤损耗增大，甚至发生断纤。

（2）环境温度的影响：温度过低会导致接头盒内进水结冰，光缆护套纵向收缩，对光纤施加压力产生微弯使衰减增大或光纤中断。

温度过高，又容易使光缆护套及其他保护材料损坏影响光纤特性。

4、人为因素引发的线路故障（1）自有施工：技术人员在维修、安装和其他活动中引起的人为故障。

光纤的常见故障及排障方法光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。

光纤网络在生活中有很大用处，一旦出现故障会造成成大的麻烦，如何排除光纤网络常见故障及排除方法变得越来越重要。

任何做过网络排障的专业人士都清楚这是一个复杂的过程。

这里给出了一些最常见的光纤故障以及产生这些故障的可能因素，这些信息将有助于用户对网络故障进行有根据的猜测。

在各种业务的通信系统中，由于光缆成本低，光信号传输距离远，损耗低的特点，光纤已经逐步取代电缆。

所以光缆线路发生故障必须分秒必争进行抢修，尤其是在重要的应用网络系统中。

下面将逐步分析光纤故障中出现的现象以及判断故障点可能发生的范围。

一、光缆故障的主要产生原因为保证光传输信号距离远、低损耗的应用特性，一条光缆线路必须满足一定的物理环境条件。

任何轻微的光缆弯曲形变或者轻度污染都会造成光信号的衰耗，甚至中断通信。

1、光缆路由线路长由于光缆本身的物理特性和生产过程中的不均匀性，使其中传播的光信号时刻都在发生着漫射和被吸收。

当光缆链路过长时，就会造成整条链路光信号的整体衰耗超过网络规划的需求求，光信号衰耗太大，会使通信效果下降。

2、光缆放置弯曲角度过大光缆弯曲衰耗和受压衰耗其本质上都是由于光缆变形导致光传输过程中满足不了全反射生成的。

光纤具有一定的可弯曲性，但当光纤弯曲到一定角度时，将引起光信号在光缆中传播方向的变化，产生弯曲衰耗。

这就要求在布线施工时，要特别注意给走线预留充足的角度。

3、光缆受压或断裂这是光缆故障中最容易出现的故障，光纤受到外力因素或自然灾害的原因，产生微小的不规则弯曲甚至断裂，当断裂发生在接头盒或光缆内部时，从外表是无法发现断点的，但是在光纤断裂点会发生折射率的变化，甚至会形成反射损耗，使光纤的传输信号质量变差。

此时，用OTDR光缆测试仪检测反射峰的方式查找光纤内部弯曲衰耗处或断裂点。

4、光纤接头施工熔接故障在光缆铺设过程中，经常会使用光纤熔接机将两段光纤熔为一条。

电力通信光缆常见故障处理及维护方法摘要：目前在电力通信系统中主要采用同步数字体系(SDH)光传输技术，其传输介质采用光纤，因此电力通信光缆在我国电力行业被广泛应用，为智能电网建设打下了坚实的基础。

但同时也会出现一些问题，电力通信光缆的故障频率将大幅度增加，这不仅影响通信系统运行，还提高了电网运行风险，会造成更加严重的后果。

为了解决上述问题，本文分析了电力通信光缆常见故障影响因素，运用科学方法处理故障，提出合理的光缆维护措施，为电网的安全稳定运行提供通信保障。

关键词：电力通信光缆；常见故障；处理；维护方法1电力通信光缆故障产生的原因首先，通信光缆自身损伤。

通信光缆的内部零件包括缆芯、加强构件、保护层和填充物等，除此以外，其外部还会包裹一层防水层、缓冲层、绝缘金属导线等构件。

不过，线缆不具备较高的线芯强度和柔韧度，所以为了确保其可以维持以后的正常运营，在制造光缆时，要对从高温取出的裸光纤进行涂覆处理，这是为了确保制造出的光缆可以用于日后的运营需求。

在平时的工作和建设中，当出现通信光缆的覆盖保护套存在问题的现象，就会对光缆的正常运营和稳定工作产生消极作用。

其次，自然环境因素产生的故障。

自然环境因素与人为因素是不相同的，它是由于外界环境变化或者外界恶劣的环境造成光缆线路老化或者损坏而引起光缆线路障碍，比如使用时间较长出现了线路磨损或线路断裂等。

另外，强风、暴雨、雷电、积雪等天气因素也是引起光缆线路故障的自然因素。

最后，光缆线路质量降低产生的故障。

当光缆线路自身的承受能力低于所遭受到的外界强大压力或者拉力时，会对光缆线路造成很大的损伤，另外受到水分子的影响而发生了氢化反应时，也会降低光缆的质量，从而影响光缆线路的正常功能，出现通信故障。

还有些是在光缆生产的过程中，生产公司偷工减料或者生产操作不当，从而导致生产出来的光缆质量比较差，自然这些质量差的光缆投入到使用的时候就特别容易出现故障，所以生产公司要提高光缆的质量，或者通信公司应该购买高质量的光缆。

光缆线路故障的分类,造成光缆线路故障的原因分析
由于外界因素或光纤自身等原因造成的光缆线路阻断影响通信业务的称为光缆线路故障。

光缆阻断不一定都导致业务中断，形成故障导致业务中断的按故障修复程序处理，不影响业务未形成故障的按割接程序处理。

1 光缆线路故障的分类
根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。

1.1 光缆全断
如果现场两侧有预留，采取集中预留，增加一个接头的方式处理；
故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理；
故障点附近既无预留、又无接头，宜采用续缆的方式解决。

1.2 光缆中的部分束管中断或单束管中的部分光纤中断
其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。

2 造成光缆线路故障的原因分析
引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。

2.1 外力因素引发的线路故障
（1）外力挖掘：处理挖机施工挖断的故障，管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损，并双向测试中断光缆（2）车辆挂断：处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。

（3）枪击：这类故障一般不会使所有光纤中断，而是部分光缆部位或光纤损坏，但这类故障查找起来比较困难。

2.2 自然灾害原因造成的线路故障
鼠咬与鸟啄、火灾、洪水、大风、冰凌、雷击、电击。

电力通信光缆常见故障分析与处理方法摘要：随着信息技术的全面发展，电力通信工业发展水平也在逐渐提高，通信光缆作为通信网络运行过程中的关键，会对运行质量、运行效果产生直接的影响。

不仅如此，通信光缆的维护工作涉及多个方面，想要保证通信网络的正常运行，就要加大对光缆线路的管理力度，降低故障发生概率，提高运行质量。

本文从通信光缆常见故障入手，详细分析通信光缆常见故障产生的原因，提出具体的检修方法。

关键词：电力通信光缆；常见故障；处理方法1电力通信光缆典型故障的具体表现形式分析1.1光缆本身存在损伤对于电力通信光缆来说，其本体损伤是一种相对常见的故障形式，通常而言，导致这一故障的因素非常多，具体可以体现在两个方面。

一方面，通信光缆缆体机能发生了一定的改变。

另一方面，电力通信光缆纤芯的传输性能出现了一定的改变。

并且，在日常的运行过程中，如果电力光缆的线路金具以及杆塔等出现了损伤，也会在一定程度上对输配电线路运行稳定性造成影响。

此外，在工程施工过程中，施工也会对光缆造成不同程度的损坏。

1.2电力通信光缆中断以及线路接头故障在具体的电力通信光缆安装施工工作开展过程中，经常会因为施工操作不当而引发各类问题，最终使得电力通信光缆出现了中断的情况。

比如：如果光缆线路引下线没有依照国家规定的标准和流程进行接地处理，那么接地电阻就会出现电阻过大的情况，从而导致在电流通过期间，出现了放电情况，致使钢绞线烧毁，严重的还会威胁到人们的生命安全。

同时，线路接头故障也会对通信光缆系统的稳定运行造成影响，尤其是当前在日常的维修期间，相关人员比较依赖于对接头盒的应用，这也大大增加了故障出现的几率。

2电力通信光缆常见故障原因分析目前，市场上的通信光缆都是采用玻璃纤维制作而成的，因此在日常运行过程中，会受到多种因素的影响，从而导致故障的产生，想要保证电力通信光缆的检修工作稳定开展，就要在通信光缆常见故障的基础上，详细分析产生故障的原因，为故障定位和检修提供参考。

电力通信光缆常见故障分析与处理摘要：目前在电网自动化建设的不断发展推动下,光纤通信技术逐渐在电力行业中的应用范围越来越广。

利用光纤通信技术在电网系统各个站点之间进行光缆线路连接,从而实现各个站点的实时通信,保证电网自动化的正常运行。

本文就电力通信光缆常见故障进行了分析探讨。

关键词：电力通信光缆；故障；处理一、光缆介绍1、光纤光导纤维简称为光纤，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而成的光传导工具。

光纤通信有很多的优点，例如：容量大、传输距离长、质量轻、体积小、抗干扰能力强等，这样一来，光纤通信能够满足当今社会电力通信的发展要求。

尤其是光纤复合架空地线的广泛使用，它不仅具有铝包钢线的良好导线性与抗腐蚀性，而且能够把电力架空地线和通信光纤更好的相结合，所以，目前，电力行业非常重视光纤复合架空地线，而且正在广泛的推广使用中。

2、光缆光缆是由光纤（光传输载体）经过一定的工艺而形成的线缆。

在输电线上架设光纤的方式有四大类：（1）光纤复合架空地线：此类光纤的结构由两大部分构成，即光纤单元与铠装外层。

其中，在架空地线的内部覆合有光纤单元。

和其它几种光纤结构相比来说，此光纤结构的可靠性是非常高的，然而，它的市场价格却非常贵，通常情况下，要在新建输电线或是更换老输电线的情况下才使用。

（2）全介质自承式光缆：此光纤使用的是非金属材料制成的，因此，在安装此类光纤时，可以不停电，与此同时，通信系统和输电线是相互独立的两部分，这样一来，能够提供大量的光纤芯数。

另外，由于此类光纤是非金属材料，因此质量较轻，和上述光纤复合架空地线光纤相比较，此类光纤在安装与维护工作上都非常便捷，通常适用在原有输电线上架设。

（3）架空地线缠绕光缆：和其它几种光纤相比较来说，此类光纤应用较早，由于线径过细且芯数量偏少，所以，会借助专门的接机械将光纤捆绑在架空输电线上，市场价格较便宜，通常会选用在某些特殊的环境中以及修复线路中。

（4）捆绑光缆：此类光纤和架空地线缠绕方式比较相像，也是借助专门的机械将光纤捆绑在架空地线上，线径不仅细而且芯数较少，通常情况下，价格较便宜，在低压输电线以及修复线路中使用此类光纤。
