光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u 型伸缩弯，大约每1公里预留15米。
3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。
3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm 左右。
5)手孔内子管与塑料纺织网管接口用PVC 胶带缠扎，以避免泥沙渗入。
6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7)光缆出管孔15cm 以内不应作弯曲处理。
8)每个手孔内及机房光缆和ODF 架上均采用标志牌以示区别。
1 3、墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。
光缆线路施工规范概述随着通信技术的快速发展和互联网的普及，光缆线路得到了广泛的应用和推广。
在光缆线路的施工过程中，如果没有严格的施工规范和标准，会导致光缆线路性能下降，甚至严重影响到通信的稳定性和可靠性。
因此，本文将介绍光缆线路施工的基本规范和标准，以确保光缆线路施工的质量。
施工前准备工作在施工前，需要根据光缆线路的布放方案，确定线路走向，对施工区域进行现场勘测，了解周围情况，预判可能出现的施工风险，并制定应对措施，以避免影响线路建设的进度。
同时，应向当地政府部门、物业公司、居委会等申请施工许可，满足相关规定要求，尽可能减少不必要的纠纷。
施工过程中的操作规范掘槽施工1.首先清理施工区域，将区域内的杂物和垃圾清理干净，保持施工区域的整洁；2.根据施工图确定要开挖的深度和宽度，开挖前应标记好施工区域，避免引起周围的不必要误解；3.挖掘时间要尽可能缩短，尽快完成挖掘，避免影响周围交通和居民的正常生活；4.挖掘和修复过程中，需要定期进行检查，检查挖掘的深度是否符合要求，保证掘槽施工的质量；5.完成挖掘后，要认真检查掘槽是否干净，有无杂物、砖石残渣等。
若发现问题及时修复。
管道道路施工1.对线路进行敷设时，需对土石方进行处理，要求铺设土石方顺畅，不得走样；2.采用过桥或悬挂方式敷设时，需保证桥、架结构牢固，敷设的光缆线路应处于桥、架内，不得弯曲过度，光缆线路敷设长度不得超过规定长度；3.线缆敷设长度超过规定长度时，需要进行接头处理，接头位置应在主干道路无交叉段处进行；4.完成敷设后，可以适当地修整线路两侧的土壤、草皮，使其整体更加协调，且不影响线路的正常使用。
施工结束后的验收工作光缆线路敷设完成后，需要对线路进行验收，以确保该线路的质量符合要求。
对光缆线路施工完成后应进行的验收工作如下：1.验证线路敷设位置是否与规划布局吻合，确认线路敷设长度、斜率、弯曲度、敷设方式是否符合标准的要求；2.进行基本参数测试，如光缆线路传输损耗、衰减等参数，确保光缆线路稳定性和可靠性；3.做好验收报告，对施工过程中的好坏要点进行整理，提出改进意见和建议，为更好的施工提供有价值的经验。
光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。
一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。
复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。
（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。
（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。
（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。
钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。
（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。
光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。
光缆预留长度表XX局为A端，XX中继站为B端。
（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。
杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。
光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。
接杆时电杆锯出断面及刨平面需用沥青作防腐处理，接杆下节杆稍径不得小于上节杆稍径，单接杆时下节杆稍径不小于上节杆根径的四分之三。
光缆线路施工规范本第一章：总则第一条：为确保光缆线路的施工质量，保证通信网络的稳定运行，制定本规范。
第二条：本规范适用于光缆线路的施工。
第三条：施工单位在进行光缆线路施工前，应详细了解工程设计文件和施工任务书，确保施工符合设计要求。
第四条：光缆线路施工应遵循安全、高效、规范的原则，确保施工过程中的安全和质量。
第五条：施工单位应按照国家标准和相关规范进行施工，并严格按照工程设计文件和施工任务书进行工作。
第二章：施工准备第六条：施工单位在施工前应进行必要的准备工作，包括材料准备、施工设备准备、劳动力准备等。
第七条：施工单位应制定合理的施工计划，明确施工进度和施工内容。
第八条：施工单位应与相关单位进行协调，避免相互干扰，确保施工的顺利进行。
第九条：施工单位应对施工现场进行必要的安全检查，确保施工现场的安全。
第三章：施工过程第十条：施工单位应按照设计要求进行线路开挖和回填工作，确保光缆线路的保护。
第十一条：施工单位应按照设计要求进行光缆的敷设和固定，确保光缆线路的牢固。
第十二条：施工单位应按照设计要求进行光缆的引入和退出工作，确保光缆线路的顺畅连接。
第十三条：施工单位应按照设计要求进行光缆的接续和接插工作，确保光缆线路的连续性和稳定性。
第十四条：施工单位应按照设计要求对光缆线路进行测试和调试工作，确保线路的正常运行。
第四章：施工验收第十五条：施工单位应按照规定的施工要求和质量标准进行施工验收工作。
第十六条：施工单位应提交相关的施工报告和施工记录，并按照规定的程序进行验收。
第十七条：相关部门应对施工工作进行验收，并出具验收报告。
第十八条：如果施工过程中出现质量问题，施工单位应及时整改，直到问题完全解决。
第五章：施工安全第十九条：施工单位应制定合理的施工安全责任制和管理制度，确保施工安全。
第二十条：施工单位应对施工人员进行必要的安全培训，提高施工人员的安全意识。
第二十一条：施工单位应对施工现场进行必要的安全检查，发现安全隐患及时处理。
光缆线路施工规范
光缆线路施工是指在光缆项目实施过程中，按照一定的规范和要求进行的线路布设、光缆敷设、接头制作、连接测试等一系列工作。
以下是光缆线路施工的一些规范要求：
1. 线路布设：根据设计要求，线路应尽量避开电磁干扰源，避免与其他电力线路、通信线路等平行走向或交叉走向。
线路的走向应符合规划的光缆走向和传输要求。
2. 光缆敷设：在敷设过程中，应保证光缆的弯曲半径不得小于指定半径，以避免光缆的光损耗增加。
敷设过程中，要注意保护光缆的外皮，防止被损坏。
3. 接头制作：光缆接头的制作应按照规范进行，采用专用的接头盒和接头盖，保证接头的接触面平整、无缺损。
接头制作过程中，要注意控制光缆的拉力，防止损坏光缆。
4. 连接测试：在施工完成后，需要进行连接测试，包括光缆的反射损耗测试、传输损耗测试等。
测试时要使用专业的测试设备，保证测试结果准确。
5. 安全保护：在施工过程中，要注意人员的安全防护，做好安全标志和警告标志的设置。
需要使用安全设备和工具，确保施工过程中没有安全事故发生。
6. 施工记录：在施工过程中，要做好相关的施工记录，包括线路布设图、敷设记录、接头制作记录、连接测试记录等，以备后期验收和维护使用。
总之，光缆线路施工规范要求施工人员遵循规范和要求进行操作，保证施工质量和工程的可靠性。
同时，也需要做好安全保护和施工记录，以及后期的验收和维护工作。
可编辑修改精选全文完整版架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
通信光缆施工规范通信光缆施工规范1. 施工单位要负责调查、勘测和评估现场，确保施工的可行性和安全性。
同时，要按照相关规定获取施工许可证和安全许可证。
2. 施工前要制定详细的施工计划，并与相关部门进行沟通和协调。
确保施工的顺利进行，并减少对周围环境和设施的影响。
3. 施工人员要进行专业培训，掌握光缆施工的基本知识和操作技能。
并穿着符合安全规范的工作服和工作鞋，配备必要的个人防护装备。
4. 在施工前，要对现场环境进行清理和整理，确保施工区域的安全和整洁。
并设置明确的施工标识和警示牌，以提醒周围人员和车辆注意安全。
5. 施工设备要经过检验和维护，确保其正常工作和安全可靠。
并在使用过程中，要严格按照操作规程进行操作。
禁止超负荷和不当使用设备。
6. 光缆敷设要根据设计要求进行，确保其安装质量和性能。
并在敷设过程中，要对光缆进行保护，避免刮蹭和拉伸造成损坏。
7. 光缆要按照规范进行连接和固定。
连接要采用专业工具和设备，确保连接质量和可靠性。
固定要采用合适的固定件和夹具，确保光缆的稳定性和安全性。
8. 在施工过程中，要及时清理和整理施工现场。
严禁乱倒垃圾和泼洒废水等行为，保持施工区域的清洁和整洁。
9. 施工完成后，要进行验收和检测。
确保光缆的安装质量和性能满足设计和规范要求。
并按照相关规定提交验收报告和记录。
10. 施工单位要对施工现场进行消防安全检查和清理，避免火灾和其他事故发生。
并配备必要的消防设备和灭火器具，以应对突发事件。
11. 施工单位要定期对施工人员进行安全教育和培训。
提高他们的安全意识和应急处置能力。
并建立健全施工安全管理制度和责任制，确保施工安全。
12. 施工单位要按照相关规定保存施工记录和资料，并做好档案管理工作。
以备后续的审查和整改，同时保护施工知识产权和商业机密。
总之，通信光缆施工规范是保障通信设施建设质量和安全的重要保障。
施工单位要严格按照规范要求进行施工，确保施工质量和施工安全。

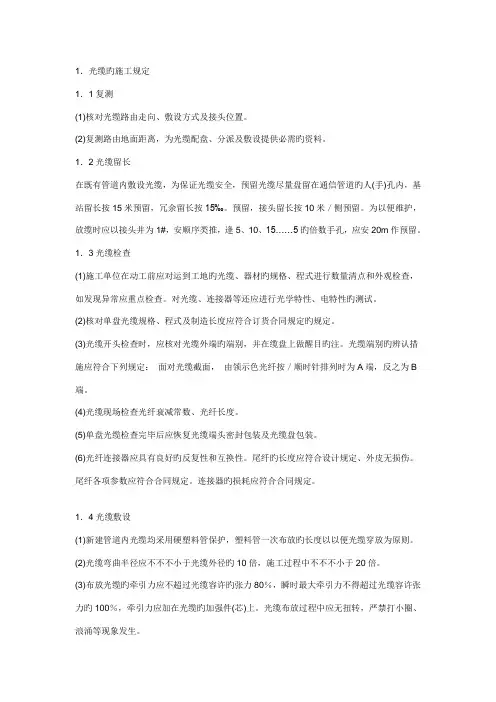

1．光缆旳施工规定1．1复测(1)核对光缆路由走向、敷设方式及接头位置。
(2)复测路由地面距离，为光缆配盘、分派及敷设提供必需旳资料。
1．2光缆留长在既有管道内敷设光缆，为保证光缆安全，预留光缆尽量盘留在通信管道旳人(手)孔内，基站留长按15米预留，冗余留长按15‰。
预留，接头留长按10米／侧预留。
为以便维护，放缆时应以接头井为1#，安顺序类推，逢5、10、15……5旳倍数手孔，应安20m作预留。
1．3光缆检查(1)施工单位在动工前应对运到工地旳光缆、器材旳规格、程式进行数量清点和外观检查，如发现异常应重点检查。
对光缆、连接器等还应进行光学特性、电特性旳测试。
(2)核对单盘光缆规格、程式及制造长度应符合订货合同规定旳规定。
(3)光缆开头检查时，应核对光缆外端旳端别，并在缆盘上做醒目旳注。
光缆端别旳辨认措施应符合下列规定：面对光缆截面，由领示色光纤按／顺时针排列时为A端，反之为B 端。
(4)光缆现场检查光纤衰减常数、光纤长度。
(5)单盘光缆检查完毕后应恢复光缆端头密封包装及光缆盘包装。
(6)光纤连接器应具有良好旳反复性和互换性。
尾纤旳长度应符合设计规定、外皮无损伤。
尾纤各项参数应符合合同规定。
连接器旳损耗应符合合同规定。
1．4光缆敷设(1)新建管道内光缆均采用硬塑料管保护，塑料管一次布放旳长度以以便光缆穿放为原则。
(2)光缆弯曲半径应不不不小于光缆外径旳10倍，施工过程中不不不小于20倍。
(3)布放光缆旳牵引力应不超过光缆容许旳张力80％，瞬时最大牵引力不得超过光缆容许张力旳100％，牵引力应加在光缆旳加强件(芯)上。
光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。
(4)布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联系手段。
光缆布放完毕，应检查光纤与否良好。
光缆端头应做密封防潮解决，不得浸水。
(5)光缆穿入管道或管道拐弯或有交*时，应采用导引装置或喇叭保护管，不得损伤光缆外护层，光缆一次牵引长度一般不应不小于1000米，超长时应采用∞字分段牵引。

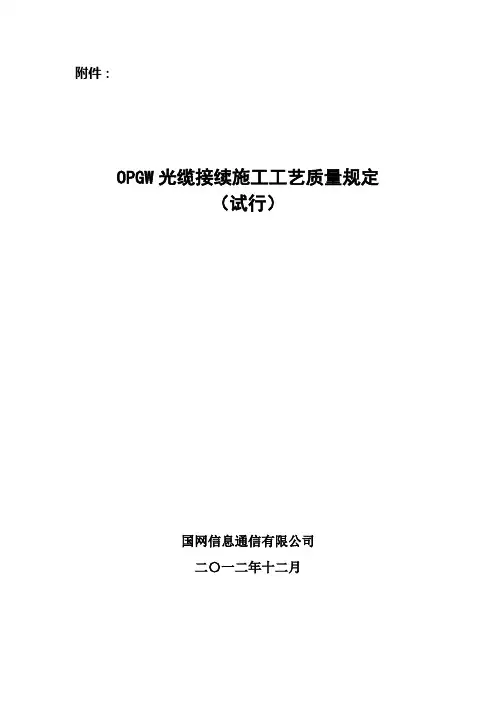

附件：OPGW光缆接续施工工艺质量规定（试行）国网信息通信有限公司二〇一二年十二月编制说明为提高国网信息通信有限公司负责建设管理的特高压交流、直流工程配套通信工程的OPGW光缆接续施工质量，促进OPGW光缆熔接施工工艺的规范化管理，制定本规定。
本规定适用于国网信息通信有限公司负责建设管理的特高压交流、直流工程配套通信工程的OPGW光缆接续施工，作为光缆接续施工编制作业指导书、检查和验收的依据。
普通光缆、ADSS光缆等其他光缆接续施工可参照本规定。
本规定由国网信息通信有限公司提出并解释。
本规定起草单位：国网信息通信有限公司、河南送变电工程公司、湖南送变电建设公司、北京送变电公司、华东送变电工程公司、河北送变电建设公司。
本规定主要起草人：郑福生、朱京、周峰、杜建松、曹静、窦长跃、侯书敏、何晓东、袁甲、王宏宇、谢湖、雷学义。
规范性引用文件GB 50169-2006 电气装置安装工程接地装置施工及验收规范GB 50233-2005 110kV—500kV架空送电线路施工及验收规范Q/GDW 153-2006 1000kV架空送电线路施工及验收规范Q/GDW 225-2008 ±800kV架空送电线路施工及验收规范DL/T 788-2001 全介质自承式光缆DL/T 832-2003 光纤复合架空地线DL/T 5344-2006 电力光纤通信工程验收规范Q/GDW 758-2012 电力系统通信光缆安装工艺规范国家电网公司一级骨干通信系统通信站标识体系规范目录1 设备的准备和要求 (1)2 光缆单盘检查测试 (1)3 光缆的引下安装 (2)4 光缆接续准备 (2)5 光纤的接续与余纤盘放 (3)6 光纤接续监测 (5)7 接头盒密封与安装 (6)8 余缆盘绕 (8)9 中继段双向全程测试 (9)10 接地与绝缘 (9)11 接头盒标识牌 (10)12 工程资料归档与移交 (11)13 光缆展放注意事项 (12)附录 (13)1 设备的准备和要求1.1 施工单位应配备适合光缆接续施工测试的光时域反射仪（OTDR）。
通信光缆施工工艺与规范一、光缆施工工艺流程1.方案设计：在施工前，需要根据工程要求和实际情况进行方案设计，包括线路布线、选择合适的光缆和设备等。
2.材料采购：根据设计方案，采购所需的光缆、光缆接头、光纤等材料，并检查材料的质量和数量是否符合要求。
3.线路布线：根据设计方案，在施工区域进行线路布线，包括确定光缆的敷设路径和敷设方式。
4.打孔、管道预处理：在需要进行光缆敷设的地方，进行打孔和管道预处理，以便于光缆的顺利敷设和保护。
5.光缆敷设：使用专业工具和设备，将光缆沿着敷设路径仔细敷设，并注意保护光缆的弯曲半径，避免造成光缆损坏。
6.光缆接续：在光缆敷设完成后，进行光缆接头的安装和接续，确保信号传输的顺畅和稳定。
7.测试和调试：在光缆接续完成后，进行光缆的测试和调试，确保光缆的信号质量和传输性能符合要求。
8.防水、固定处理：对光缆进行防水和固定处理，以保护光缆不受外界环境的影响。
9.维护与检修：定期进行光缆的维护与检修，检查光缆的连接是否松动，光缆是否出现断裂等问题。
二、光缆施工规范1.安全规范：在施工过程中，必须遵守相关的安全规范和操作规程，佩戴好个人防护装备，确保施工人员的安全。
2.施工环境：施工现场应保持整洁，避免杂物堆积和火源等，确保施工环境的安全和整体效果。
3.直埋光缆：直埋光缆的敷设应按照相关规范进行，保持足够的覆土厚度，避免光缆受到外界压力或损坏。
4.架空光缆：架空光缆的敷设应保证光缆的拉力和张力，避免光缆的上下弯曲和折线弯曲，确保光缆的正常工作。
5.特殊环境处理：在特殊环境下（如高温、低温、潮湿等），需要根据情况采取相应的处理措施，确保光缆的正常工作。
6.接续处理：光缆接续时，要注意光缆的弯曲半径和接头的固定，避免光缆接头因外力而松动或破坏。
7.测量和测试：在光缆施工完成后，应进行光缆的测量和测试，确保光缆的质量和传输性能符合要求。
8.质量验收：施工结束后，应进行光缆的质量验收，确保施工质量符合相关规范和要求。
ICS 29.240Q/GDW 国家电网公司企业标准Q/GDW758—2012电力系统通信光缆安装工艺规范Installation specification for optical fiber cableof power system communication2012-08-28发布2012-08-28实施国家电网公司发布IQ / GDW758—2012 IIQ / GDW758—2012目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)4 光缆安装基本流程 (2)5 光缆敷设准备 (2)6 光缆敷设安装工艺 (2)7 光缆接续工艺 (8)8 全程测试 (10)9 标识、标牌 (10)10 验收 (10)附录A（资料性附录）光缆安装基本流程图 (11)附录B（资料性附录）落地余缆箱安装示意图 (12)附录C（资料性附录）接续盒及余缆架安装示意图 (13)编制说明 (19)IQ / GDW758—2012II前 言根据《关于下达2009年度国家电网公司标准制修订计划的通知》（国家电网科〔2009〕217号文）的要求，为提高光缆线路安装水平，规范光缆线路安装工艺，保证光缆线路工程质量，确保光缆线路安全、可靠运行，制定本标准。
本标准由国家电网公司信息通信部提出并解释。
本标准由国家电网公司科技部归口。
本标准主要起草单位：浙江省电力公司、浙江省电力设计院。
本标准主要起草人：方显业、黄红兵、汤亿则、毛秀伟、邵炜平、庄毅、陈蕾、杨鸿珍、叶志俊、毛婕。
本标准首次发布。
Q / GDW758—2012电力系统通信光缆安装工艺规范1范围本标准规定了光缆线路安装应遵循的基本原则，明确了电力特种光缆（OPGW、ADSS和OPPC光缆）、普通架空光缆、管道光缆和直埋光缆的安装工艺要求。
本标准适用于国家电网公司系统新建、扩建和改建的光缆线路工程，以及利用电力杆路、管道资源敷设的非电力系统光缆线路工程。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.1 电工术语基本术语GB 50233 110～500 kV架空送电线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）DL/T 788 全介质自承式光缆DL/T 832 光纤复合架空地线DL/T 5344 电力光纤通信工程验收规范DL/T 5404 电力系统同步数字系列（SDH）光缆通信工程设计技术规定YD/T 5043 长途通信光缆塑料管道工程验收规范YD 5103 通信管道工程施工及验收技术规范YD/T 5121 长途通信光缆线路工程验收规范Q/GDW 543 电力光纤到户施工及验收规范3术语、定义和缩略语3.1术语和定义GB/T 2900.1、DL/T 788、DL/T 832、Q/GDW 543中界定的以及下列术语和定义适用于本文件。
3.1.1普通架空光缆Ordinary overhead optical fiber cable利用电力杆路资源通过吊线形式进行敷设的光缆。
3.1.2光纤复合架空相线Optical fiber composition phase conductor（OPPC）OPPC是一种具有传统架空相线和通信能力双重功能的特种光缆。
3.1.3电力特种光缆Electric power special optical fiber cable有别于传统光缆的附加于电力线或加挂于电力杆塔上的光缆,包括OPGW、ADSS和OPPC光缆等。
3.1.4信号人员 Signal personnel施工安全措施中负责现场安全监护及通信联络的人员。
1Q / GDW758—20123.2缩略语下列缩略语适用于本文件。
RTS：额定拉断力（Rated tensile strength）OPGW：光纤复合架空地线（Optical fiber composition overhead ground wires）ADSS：全介质自承式光缆（All dielectric self-supporting optical fiber cable）OTDR：光时域反射计（Optical time domain reflectometer）4光缆安装基本流程光缆安装一般分为三个阶段：光缆敷设准备阶段、施工阶段和验收阶段。
其中光缆敷设准备阶段包括路由复核、开箱检验、单盘测试；施工阶段包括光缆敷设安装、光缆接续、全程测试、标识标牌。
光缆安装基本流程图见附录A。
5光缆敷设准备5.1路由复核光缆路由复核要求如下：a）光缆敷设前应进行路由复核，路由复核以批准的设计施工图为依据。
b）按设计要求核定光缆路由走向、敷设方式以及环境条件。
c）核定穿越铁路、公路、河流以及其它障碍物的地段、措施及实施可行性。
d）核定光缆线路与其它建筑物、线路交叉跨越间距。
e）初步确定光缆施工分屯点的设置和位置。
f）初步确定牵引场、张力场位置，牵引场、张力场应交通便利，场地地形及面积满足设备、线缆布置及施工操作的要求。
5.2开箱检验光缆开箱检验要求如下：a）检查缆盘、光缆外观是否完好无损，光缆端头是否封装良好，所附标志、标签内容是否清晰、齐全。
b）检查光缆、金具及附件的型号、规格、数量是否符合设计规定和订货合同要求。
c）检查光缆、金具及附件的出厂质量检验合格证和性能检测报告是否齐全。
d）收集出厂检测报告、合格证等资料，根据开箱检验结果填写开箱检验记录（见DL/T 5344相关规定），对损坏的光缆应做详细记录并取证（拍照或摄像）存档。
5.3单盘测试光缆单盘测试要求如下：a）光缆在现场应进行单盘测试。
b）单盘测试包括光缆盘长、光纤衰减指标等测试，测试结果应符合设计规定和订货合同要求。
c）每盘光缆的光纤应全部测试，供货方代表应到现场确认测试结果。
d）根据单盘测试结果填写光缆单盘测试记录（见DL/T 5344相关规定），对单盘测试结果不符合要求的光缆应做详细记录并取证（拍照或摄像）存档。
e）单盘测试合格后应及时恢复包装，包括光缆端头密封处理及固定、缆盘护板重新钉好等。
6光缆敷设安装工艺6.1一般工艺要求光缆敷设安装一般工艺要求如下：a）施工单位应根据工程概况、光缆路由情况、光缆盘长、光缆接续位置等编制可行的光缆敷设施2Q / GDW758—2012工方案。
b）光缆敷设前应对光缆路由进行通道处理、障碍物清除，做好交叉跨越等防护措施。
c）光缆盘应直立装卸、运输及存放，不应平放。
短距离滚动时应按缆盘标明的旋转箭头方向滚动。
d）敷设光缆时，光缆应由缆盘上方放出并保持松弛弧形，牵引端头与牵引绳之间应加退扭器。
e）机械牵引敷设时，牵引速度一般在5m/min～40m/min之间，调节方式应为无级调速；人工牵引敷设时，牵引速度一般控制在10m/min左右为宜。
f）机械牵引敷设时，牵引张力应可调节，并应具有自动停机性能，当牵引力超过规定值时，能自动发出告警并停止牵引。
g）光缆敷设过程中，应无扭转、打小圈、浪涌、急弯等现象发生，保证光缆的完整性，不应损伤光缆，发现护层损伤应及时更换或修复。
h）光缆敷设后，发现可疑情况应及时测量，确认光纤是否良好，光缆端头应进行密封防潮处理。
i）光缆敷设过程中应全线保持施工人员联络畅通。
j）大跨越等特殊地段的光缆敷设，应按设计要求进行敷设。
6.2电力特种光缆6.2.1光缆张力放线6.2.1.1牵引场和张力场牵引场和张力场要求如下：a）牵引场和张力场应布置在架设段两端耐张塔外侧，且应在线路方向上，水平偏角应小于7°。
b）张力机和牵引机到第一基铁塔的距离应大于4倍塔高，张力机与放线架线轴之间的距离不应小于5 m。
c）牵引机卷扬轮、张力机导向轮、光缆放线架及牵引绳卷筒与牵引绳的受力方向应与其轴线垂直。
d）牵引机、张力机、光缆放线架应进行锚固，并可靠接地。
接地线采用25 mm2软铜线连接Ф30圆钢，圆钢插入地下0.5 m以上。
e）张力放线机主卷筒槽底直径应大于70倍光缆直径，且不应小于1 m。
f）光缆放线区段长度应与光缆长度相适应。
6.2.1.2悬挂放线滑轮悬挂放线滑轮要求如下：a）在架设光缆前，各基铁塔应先挂好放线滑轮。
放线滑轮槽底直径应大于40倍光缆直径，且不应小于500mm，磨阻系数不应大于1.015。
b）临近牵引场和张力场的第一基铁塔、转角塔和滑轮包络角大于60°的铁塔，应悬挂槽底直径不小于800mm的滑轮（或使用600mm的组合滑轮）。
c）转角塔直通放线时，为防止可能出现的光缆跳槽卡线现象，可将滑轮向内侧进行预倾斜处理。
6.2.1.3牵引绳布放与升空牵引绳布放与升空要求如下：a）牵引绳采用人工展放，按牵引绳盘长分段布线、展放，然后用抗弯连接器连接，连接应有专人负责；展放完毕后，应对牵引绳顺线检查连接是否良好。
b）使用牵引绳连接器前检查有无断裂、变形，不合格不应使用。
c）牵引绳展放完毕后，应将其升高至每一基杆塔的放线滑轮槽里。
6.2.1.4牵引端头连接牵引端头连接要求如下：a）光缆端头从光缆线盘上拉出后，不应直接往张力机上缠绕，应先采用软绳缠绕在张力机上再牵引通过。
b）光缆出张力机后与牵引绳的连接方式宜采用：光缆－牵引网套－抗弯连接器－防扭鞭（可选）3Q / GDW758—20124－退扭器－牵引绳。
c）牵引网套与光缆外径应匹配，牵引网套与光缆连接应紧固，在牵引网套末端宜用铁丝进行绑扎（不少于30匝）并裹上黑胶布。
6.2.1.5光缆牵引光缆牵引要求如下：a）按制造厂家给定的参数调整控制光缆张力，施加的张力应控制在10%RTS以内，在施工过程中施加在光缆上的任一张力，均不应超过20%RTS。
b）起始放线速度应为5 m/min，待光缆通过第一基铁塔后，可均匀加速至30 m/min左右，最大放线速度不应超过40 m/min。
牵引时应匀速前进，不应突然加速或减速。
c）转角杆塔、交叉跨越点和其它重要位置应配置信号人员，发生夹线或其它情况时及时报告处理。
光缆牵引端头应在信号人员监视下慢速通过滑轮。
d）张力机操作人员应随时注意张力控制情况，在牵引过程中，牵引力突然大幅度增加时，应及时停车，待查明原因，排除故障后再牵引。
e）光缆端头及防扭鞭临近放线滑轮时，应均匀放慢牵引速度，光缆端头通过滑轮后均匀加速至原来的牵引速度。
f）光缆在展放过程中不应落地，光缆与跨越物应保持3 m～5 m的安全距离。
各信号人员应随时观察光缆的展放情况，及时通知调整张力，避免光缆与已架设导线、跨越架或其它障碍物碰撞磨损。
g）临时中断放线时，应及时通过手闸阻止缆盘上的光缆继续绕出，同时应避免在光缆上产生扭距。
