37种常见光缆型号彩图及介绍

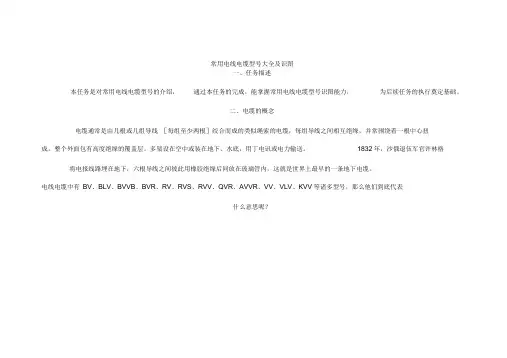

电缆型号大全附图HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2）BV铜芯聚氯乙烯绝缘电线；BLV铝芯聚氯乙烯绝缘电线；BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR铜芯聚氯乙烯绝缘软线；RV铜芯聚氯乙烯绝缘安装软线；RVB铜芯聚氯乙烯绝缘平型连接线软线；BVS铜芯聚氯乙烯绝缘绞型软线；RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR聚乙烯绝缘软电线；BYVR聚乙烯绝缘聚氯乙烯护套软线；RY聚乙烯绝缘软线；RYV聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR聚氯乙烯护套安装用软电缆8、SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP聚氯乙烯绝缘电缆10、RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB音箱连接线（发烧线）13、KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP双绞线传输电话、数据及信息网15、UL2464电脑连接线16、VGA显示器线17、SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用19、JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

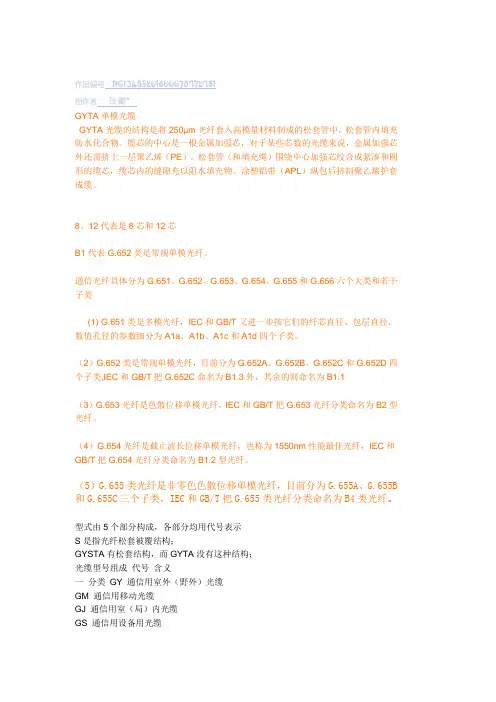

作品编号：DG13485201600078972981创作者：玫霸*GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。

通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。

（2）G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。

（4）G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。

（5）G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B 和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。

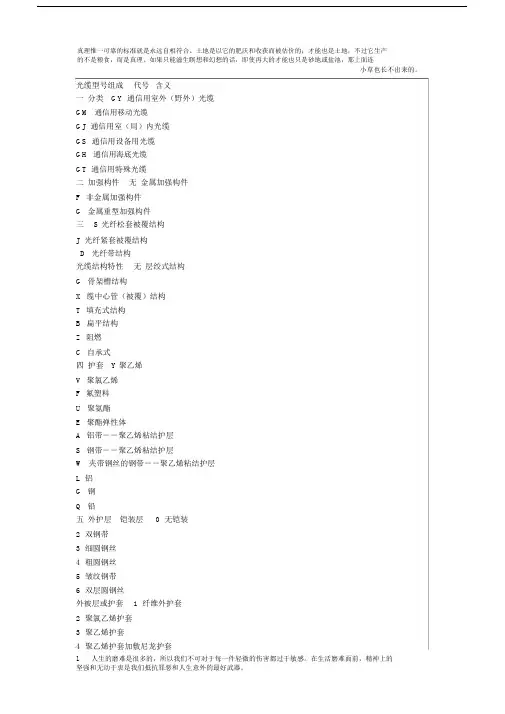

型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

常见光缆结构图The saying "the more diligent, the more luckier you are" really should be my charm in2006.GYTZA 铝带铠装低烟无卤阻燃光缆结构图松套管GYTA 金属加强铝带铠装光缆结构图松套管GYTZS 钢带铠装低烟无卤阻燃光缆结构图松套管GYTS 金属加强钢带铠装光缆结构图松套管GYXTW 中心管式低烟无卤阻燃光缆结构图双面涂覆钢塑复合带低烟无卤阻燃聚烯烃外护套着色光纤PBT 松套管触变性纤膏平行钢丝加强构件GYXTW 中心管式平行钢丝光缆结构图 双面涂覆钢塑复合带聚乙烯外护套着色光纤PBT 松套管触变性纤膏平行钢丝加强构件ADSS 全介质自承式光缆结构图芳纶聚乙烯/AT 外护聚乙烯内护套PBT 松套管触变性纤膏FRP 非金属中心加强件阻水填充膏GYFTY 非金属光缆结构图松套管非金属中心加强件PBT 松套管GYTZA53低烟无卤阻燃双护套钢带铠装光缆结构图双面涂覆皱纹钢塑复合带聚乙烯内护套PBT 松套管GYTA53双护套钢带铠装光缆结构图聚乙烯外护套双面涂覆皱纹钢塑复合带PBT 松套管GYTZY53低烟无卤阻燃双护套钢带铠装光缆结构图双面涂覆皱纹钢塑复合带聚乙烯内护套PBT 松套管GYTY53双护套钢带铠装光缆结构图聚乙烯外护套双面涂覆皱纹钢塑复合带GYTC8S 8字型室外光缆结构图松套管GYXTC8 8字型室外光缆结构图双面涂覆钢塑复合带聚乙烯外护套着色光纤PBT 松套管触变性纤膏钢绞线GYTA53+53三护套钢带铠装光缆结构图松套管GJXFV 皮线蝶形光缆结构图GYTA-24B1光缆结构图 聚乙烯外护套PBT 松套管 触变性纤膏 磷化钢丝中心加强件 阻水填充膏 着色光纤双面涂覆铝塑复合带 填充绳。

光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。

根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。

以下是常见的光缆种类及型号的介绍。

1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。

它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。

常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。

它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。

- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。

它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。

- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。

2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。

它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。

常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。

它的最大传输距离约为300米（10GBASE-SR）。

-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。

它的最大传输距离约为400米（10GBASE-SR）。

3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。

光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F非金属加强构件G金属重型加强构件三S 光纤松套被覆结构J光纤紧套被覆结构D光纤带结构光缆结构特性无层绞式结构G骨架槽结构X缆中心管（被覆）结构T填充式结构B扁平结构Z阻燃C自承式四护套Y 聚乙烯V聚氯乙烯F氟塑料U聚氨酯E聚酯弹性体A铝带－－聚乙烯粘结护层S钢带－－聚乙烯粘结护层W夹带钢丝的钢带－－聚乙烯粘结护层L铝G钢Q铅五外护层铠装层0 无铠装2双钢带3细圆钢丝4粗圆钢丝5皱纹钢带6双层圆钢丝外被层或护套 1 纤维外护套2聚氯乙烯护套3聚乙烯护套4聚乙烯护套加敷尼龙护套5聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别 A 多模光纤B单模光纤GYTA53-48B光纤从传输模式上可分单模光纤和多模光纤两种。

而IEC和ITU-T又根据零色散波长和截止波长是否产生位移将单模光纤划分为 6 种类型。

其中ITU-T 标准将单模光纤分为G.653 、 G.654 、 G.655 和 G.656 等类型，而IEC 则将单模光纤分为B1.1 、B1.2G.652 、、 B1.3 、B2 、 B4等。

G.652D B1.3波长段扩展的非色散位移单模光纤(也称全波光纤或低水峰光纤) 零色散波长在 1300 ～ 1324nm处，消除了G.652A、B光纤存在的1383nm 处的水峰，将工作波长扩展到1360-1530nm ，用于城域网全波段 CWDM 传输。

衰减特性： 1310nm <=0.36dB/KM，1550nm <=0.22dB/KMGYTA 单模光缆GYTA 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（ PE ）。

电缆型号大全附图HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2） BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

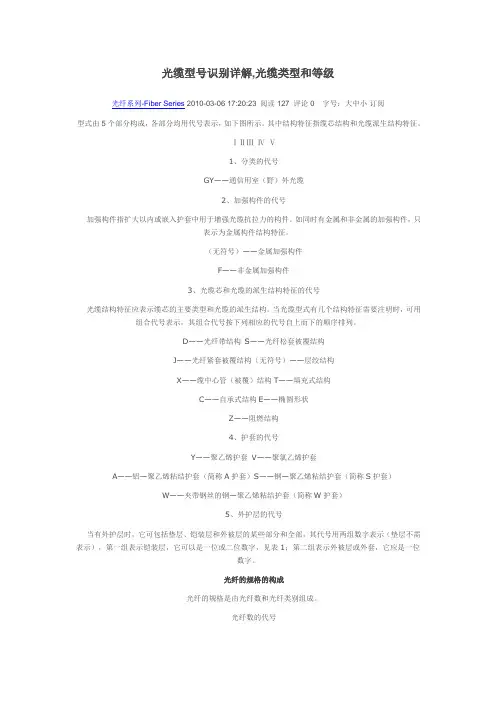

光缆型号识别详解,光缆类型和等级光纤系列-Fiber Series 2010-03-06 17:20:23 阅读127 评论0 字号：大中小订阅型式由5个部分构成，各部分均用代号表示，如下图所示。

其中结构特征指缆芯结构和光缆派生结构特征。

ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。

如同时有金属和非金属的加强构件，只表示为金属构件结构特征。

（无符号）——金属加强构件F——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。

D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。

光纤的规格的构成光纤的规格是由光纤数和光纤类别组成。

光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。

光纤类别的代号光纤类别应采用光纤产品的分类代号表示，即用大写A表示多模光纤，大写B表示单模光纤再以数字和小写字母表示不同种类光纤。

A多模光纤，见表3。

表1 铠装层表2 外被层或外套表3 多模光纤通信常用光缆种类通信常用光缆种类主要有五种:1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。

光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。

根据不同的应用和需求，光缆有不同的种类和型号。

下面将详细介绍几种常见的光缆种类及型号。

1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。

它具有较小的传输损耗和更高的带宽，能够传输更远的距离。

单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。

2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。

它可以携带多条光信号，但传输距离较短。

多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。

3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。

它有较小的直径和柔软的外皮，便于室内布线。

室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。

4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。

室外光缆需要具备耐久性和抗外界环境干扰的特点。

根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。

5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。

它由光纤和连接器组成，具有较小的长度和较高的接插次数。

根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。

弱电线规格缆型号图⽚及说明⼤全常⽤弱电线缆型号⼤全及说明名称图例表⽰⽅法⽤途SYV系列75欧姆实芯聚⼄烯绝缘SYV 75-5-1(A、B、C）S: 射频 Y:聚⼄烯绝缘 V:聚氯⼄烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯通常⽤于电视监控系统的视频传输，适合视频图像传输SYWV（Y）、SYKV 有线电视、宽带⽹专⽤电缆SYWV 75-5-1S: 射频 Y:聚⼄烯绝缘 W:物理发泡V:聚氯⼄烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯通常⽤于卫星电视传输以及有线电视传输等，适合射频传输。

RG-58--96#-镀锡铜编织-50欧通常⽤于弱电视频图像传输或HFC⽹络等。

AVVR或RVV护套线RVV（227IEC52/53）聚氯⼄烯绝缘软电缆RVV 和RVVP ⾥⾯采⽤的线为多股细铜丝组成的软线，即RV线组成。

通常⽤于弱电电源供电等。

AVVR或RVV圆形双绞护套线RVV（227IEC52/53）聚氯⼄烯绝缘软电缆RVV-表⽰铜芯聚氯⼄烯绝缘聚氯⼄烯护套圆形连接软电缆。

适⽤于楼宇对讲、防通常⽤于弱电电源供电等。

盗报警、消防、⾃动抄表等⼯程。

RVVP-表⽰软铜芯绞合圆型聚氯⼄烯绝缘绝缘聚氯⼄烯护套软电线。

适⽤于楼宇对讲、防盗报警、消防、⾃动抄表等⼯程RVVP2*32/0.2RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMRVB扁型⽆护套软电线或电缆AVRB 通常⽤于背景⾳乐和公共⼴播，也可做弱电供电电源线。

RVS-表⽰铜芯聚氯⼄烯绞型连接电线。

常⽤于家⽤电器、⼩型电动⼯具、仪器仪表、控制系统、⼴播⾳响、消防、照明及控制⽤线。

ZR-RVS2*24/0.12ZR: 阻燃 R: 软线S:双绞线2：2芯多股线 24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM通常⽤于公共⼴播系统/背景⾳乐系统布线，消防系统布线。

•••HX光纤收发器型号及可选件表：•••了解光纤跳线报价、光纤跳线价格，请联系广州辉鹏网络有限公司。

可根据客户的需求配置为单芯或多芯，可以特别订制长度。

销售热线：400-880-1981常用光纤跳线订购型号表光纤跳线型号名称单位 备注HX-ST-ST MM03 ST-ST 双芯多模跳线3米 条 双芯多模光纤跳线，特殊长度可定制。

HX-ST-SC MM03 ST-SC 双芯多模跳线3米 条 HX-ST-FC MM03ST-FC 双芯多模跳线3米 条 HX-ST-LC MM03 ST-LC 双芯多模跳线3米条光纤跳线相关知识：性能概述：光纤尾纤/跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形态。

产品主要应用于通信、局域网、光纤到户视频传输、光纤传感器、测试仪器等领域，可以特别订制长度。

主要分类：单模光纤跳线(Single-mode Fiber)：一般单模光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。

多模光纤跳线(Multi-mode Fiber)：一般多模光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短。

使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤(橙色光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

类型区别：光纤跳线(又称连接器)指光缆两端都装上连接插头，以实现光路的活动连接。

只有一端装有接头的称为尾纤。

光纤连接器接头类型有FC、SC、ST及新开发出的LC、MT-RJ、MU等。

端面接触方式分为PC、UPC及APC型。

两端接头不同的称为转接跳线。

•••HX光纤收发器型号及可选件表：•••了解光纤跳线报价、光纤跳线价格，请联系广州辉鹏网络有限公司。

可根据客户的需求配置为单芯或多芯，可以特别订制长度。

销售热线：400-880-1981常用光纤跳线订购型号表光纤跳线型号名称单位 备注HX-ST-ST MM03 ST-ST 双芯多模跳线3米 条 双芯多模光纤跳线，特殊长度可定制。

HX-ST-SC MM03 ST-SC 双芯多模跳线3米 条 HX-ST-FC MM03ST-FC 双芯多模跳线3米 条 HX-ST-LC MM03 ST-LC 双芯多模跳线3米条光纤跳线相关知识：性能概述：光纤尾纤/跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形态。

产品主要应用于通信、局域网、光纤到户视频传输、光纤传感器、测试仪器等领域，可以特别订制长度。

主要分类：单模光纤跳线(Single-mode Fiber)：一般单模光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。

多模光纤跳线(Multi-mode Fiber)：一般多模光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短。

使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤(橙色光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

类型区别：光纤跳线(又称连接器)指光缆两端都装上连接插头，以实现光路的活动连接。

只有一端装有接头的称为尾纤。

光纤连接器接头类型有FC、SC、ST及新开发出的LC、MT-RJ、MU等。

端面接触方式分为PC、UPC及APC型。

两端接头不同的称为转接跳线。

37种常见光缆型号彩图及介绍GYTA 型光缆室外用、油膏填充、铝带纵包聚乙烯外护套应用场景：架空、管道注：铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA 用于穿管时寿命长GYTS 型光缆'室外用、油膏填充、钢带纵包聚乙烯外护套'应用场景：直埋GYTY53型光缆'室外用、油膏填充、钢带纵包聚乙烯双护套'应用场景：直埋注：双层护套，抗压扁效果良好，可用于防鼠， GYTA53 用于防潮要求高的场所， GYTY53用于机械强度要求高的场所GYTA53 型光缆'室外用、油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套'应用场景：直埋、水下GYTZA53型光缆'室外用、油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套'应用场景：直埋等有阻燃要求的场所GYFTA53室外用、油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套应用场景：直埋注：与 GYTA53 相比，重量小GYFTZA53室外用、油膏填充、钢带纵包、非金属加强件、铝-聚乙烯、阻燃聚乙烯双护套应用场景：直埋等有阻燃要求的场所GYTZA室外用、油膏填充、铝-阻燃聚乙烯护套应用场景：架空、管道等有阻燃要求的场所GYFTY'室外用、油膏填充、非金属加强件聚乙烯外护套'应用场景：电力系统、多雷电及电磁干扰严重场所GYFTA'室外用、油膏填充、非金属加强件铝-聚乙烯外护套 '应用场景：架空、管道GYFTZA'室外用、油膏填充、非金属加强件铝-阻燃聚乙烯外护套'应用场景：架空、管道、阻燃场所GYTA33'室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯外护套'应用场景：陡坡和过江河GYTA53+33'室外用、油膏填充、铝-聚乙烯内护套钢 -聚乙烯内护套、细圆钢丝铠装、聚乙烯外护套'应用场景：直埋、水下、陡坡或过江河GYTA333'室外用、油膏填充、铝-聚乙烯内护套双层细圆钢丝铠装、聚乙烯外护套'应用场景：水下（深水可用）GYTA54'室外用、油膏填充、铝-聚乙烯内护套钢 -聚乙烯内护套、聚乙烯+尼龙外护套 '应用场景：直埋、防白蚁GYTA34'室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯+ 尼龙外护套 '应用场景：直埋、防白蚁GYTS04'室外用、油膏填充、钢-聚乙烯内护套聚乙烯+尼龙外护套 '应用场景：直埋、防鼠、防白蚁GYDTA'室外用、油膏填充、光纤带铝带-聚乙烯外护套 '应用场景：架空、管道GYDTA33'室外用、油膏填充、光纤带铝带-聚乙烯内护套、细圆钢丝铠装-聚乙烯外护套 '应用场景：陡坡和过江河GYFDTA'室外用、非金属加强件、光纤带油膏填充、铝-聚乙烯外护套 '应用场景：架空、管道注：光纤带比层绞式重量要小，适合架空GYDTZA'室外用、光纤带、油膏填充铝-阻燃聚乙烯外护套'应用场景：架空、管道等有阻燃要求的场所注：非金属加强件比金属加强件重量小，但抗拉伸能力不如金属加强件；用玻璃纤维做加强件，一定程度上可以防鼠；非金属加强件成本低廉GYFDTZA'室外用、非金属加强件、光纤带油膏填充、铝-阻燃聚乙烯外护套'应用场景：架空、有阻燃要求的场所GYDTA53'室外用、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套 '应用场景：直埋GYFDTA53'室外用、非金属加强件、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套 '应用场景：直埋、架空GYDXTW'室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套 '应用场景：管道、架空、直埋注：有阻水带，阻水效果好GYDXTZW'室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-阻燃聚乙烯护套 '应用场景：管道、架空、直埋等有阻燃要求的场所GYXTW'室外用、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套 '应用场景：管道、架空GYXTS'室外用、中心管式、油膏填充钢丝铠装、钢-聚乙烯护套 '应用场景：管道、架空GYFXTF'室外用、中心管式、油膏填充非金属加强带、聚乙烯护套'应用场景：管道、架空、全介质防雷电的场所、抗腐蚀FRP 纵包带克服了FRP 棒柔性差和芳纶刚性差的问题GYXTW53'室外用、中心管式、油膏填充夹带钢丝-聚乙烯护套、钢-聚乙烯外护套 '应用场景：直埋注：柔韧性和抗弯曲性能好中心管式一般还有阻水带'GYTC8S'室外用、油膏填充、8 字型自承式钢 -聚乙烯护套 '应用场景：自承式架空ADSS'非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套'应用场景：自承式架空，全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线非自承式蝶形引入光缆GJXH (GJXV) 【金属加强构件、低烟无卤(或 PVC) 外护套、蝶形引入光缆】GJXFH (GJXFV) 【非金属加强构件、低烟无卤(或 PVC) 外护套、蝶形引入光缆】GJXDH (GJXDV) 【金属加强构件、低烟无卤(或 PVC) 外护套、蝶形引入光纤带光缆】GJXFDH(GJXFDV) 【非金属加强构件、低烟无卤 ( 或 PVC) 外护套、蝶形引入光纤带光缆】光缆结构是将光纤（或光纤带）放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH) ，也可以是聚氯乙烯（PVC）护套；光纤芯数可以为 1 芯、 2 芯、 4 芯。
