灌注桩钢筋笼制作及安装现场施工方法
- 格式:docx
- 大小:14.59 KB
- 文档页数:5
钻孔灌注桩钢筋笼施工要点一、施工准备(1)钻孔灌注桩钢筋笼施工前,应准备好人、材、机具。
根据桩基设计图纸,对钢筋笼进行深化设计,确定钢筋笼的直径、长度、根数、钢筋规格、接头位置等。
(2)对现场进行平整,清除桩位下的障碍物,若有地下水,应进行排水。
(3)对进场的钢筋进行质量检验,确保其规格、型号、质量符合设计要求。
二、钢筋笼制作(1)根据设计图纸,对钢筋笼进行加工制作。
加工时应采用专业的机械设备,确保钢筋笼的直径、长度、根数符合设计要求。
(2)钢筋笼的主筋应采用焊接方式连接,确保主筋的连续性和稳定性。
(3)钢筋笼的箍筋应采用绑扎方式连接,确保箍筋的间距和数量符合设计要求。
(4)钢筋笼的制作应按照国家相关规范进行,确保其质量符合要求。
三、钢筋笼安装(1)钢筋笼安装前应对桩孔进行检查,确保桩孔的直径、深度、垂直度符合设计要求。
(2)将钢筋笼吊起,缓慢放入桩孔中。
在吊装过程中应采取措施防止钢筋笼变形或损坏。
(3)钢筋笼放入桩孔后,应对其位置进行检查,确保其垂直度和稳定性符合要求。
若发现钢筋笼不垂直或不稳定,应进行调整。
四、钢筋笼混凝土浇筑(1)钢筋笼安装完毕后,应进行混凝土浇筑。
浇筑前应对桩孔进行检查,确保桩孔内无杂物、无积水。
(2)混凝土应采用导管法浇筑,导管应插入到桩孔底部。
浇筑时应控制混凝土的浇筑速度和浇筑高度,确保混凝土均匀分布。
(3)浇筑完毕后应对桩头进行保护,避免车辆和人员踩踏。
五、注意事项(1)在钻孔灌注桩钢筋笼施工过程中,应严格遵守相关规范和操作规程,确保施工质量和安全。
(2)在钢筋笼制作和安装过程中,应注意对钢筋的保护,避免损坏或变形。
钻孔灌注桩钢筋笼制作一、钢筋笼制作钢筋笼的制作是钻孔灌注桩施工中的一个重要环节。
在制作钢筋笼时,需要按照设计要求进行选材、切割、弯曲和连接等工作。
1、选材钢筋笼的主要材料是钢筋,需要根据设计要求选择合适的型号和规格。
同时,还需要对钢筋进行质量检验,确保其力学性能符合要求。
1作业准备1.1 技术准备施工图已到位,通过审核已澄清有关技术问题,技术人员已认真熟悉施工图纸、规范及技术原则。
人员经培训合格后进场,特种工持证上岗。
安全防护用品:穿绝缘鞋、戴绝缘手套和防护面罩或深色防护眼罩等已发放给操作人员,操作人员熟知使用措施。
1.2 材料准备钢筋已抵达现场,其品种、级别和规格符合设计规定,并附有产品合格证、附件清单和有关材质汇报单或检查汇报,现场质检员已按规定进行外观检查。
检查每批钢筋旳外观质量。
钢筋表面不得有裂纹、结疤和折叠;表面旳凸块和其他缺陷度旳深度和高度不得不小于所在部位尺寸旳容许偏差钢筋旳级别、直径与否与设计相符,查验出厂证明书及复试汇报单与否符合有关原则规定。
进行可焊性试验和焊接参数试验,获得对应旳焊接参数。
按材料表或技术交底书进行配料。
钢筋加工棚,对场地进行硬化,修整完排水系统,规划场地。
2 技术规定2.1 所使用旳机械及设备具有合格旳出场证明及有效期限。
2.2 在大面积进行钢筋笼加工及安装前进行施工工艺试验,确定工艺参数。
3 施工程序及工艺流程3.1施工程序重要施工程序为;原材料报检→可焊性试验→焊接参数试验→设备检查→施工准备→台具模具制作→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、焊接→最终节定位。
3.2工艺流程↓↓→↓→--→↓↓↓--→↓4 施工规定4.1 钢筋储存4.1.1 钢筋旳外观检查合格后,应按钢筋品种、等级、牌号、规格及生产厂家分类堆放,不得混杂,且应设置识别标志。
4.1.2钢筋在储存过程中应防止锈蚀和污染,宜在库内或棚内寄存,露天堆置时,应架空寄存,离地面不适宜不不小于300mm,应加以遮盖。
4.2 钢筋旳除锈4.2.1 加工措施钢筋均应清除油污和捶打能剥落旳浮皮、铁锈。
大量除锈,可通过钢筋冷拉或钢筋调直机调直过程中完毕;少许旳钢筋除锈,可采用电动除锈机或喷砂措施除锈,钢筋局部除锈可采用人工用钢丝刷或砂轮等措施进行。
钻孔灌注桩钢筋笼吊装专项施工方案一、施工概述本文档是针对钻孔灌注桩钢筋笼吊装的专项施工方案,提供施工的详细步骤和注意事项。
钻孔灌注桩是一种常用的基础工程施工方法,钢筋笼的正确吊装工艺对保证工程质量至关重要。
二、施工准备2.1 工具和设备准备在施工前,需要准备以下工具和设备:•吊车:具有足够的起重能力和稳定性。
•钢丝绳:适用于吊装钢筋笼的高强度钢丝绳。
•吊具:包括吊钩、吊索等吊装所需的工具。
•手持工具:如扳手、钳子等常用手工工具。
•安全设备:如安全帽、安全绳等个人防护设备。
2.2 钢筋笼制作在施工前,需要按照设计要求制作钢筋笼。
钢筋笼的制作应符合相关规范和要求,确保其结构的牢固和稳定。
2.3 施工人员培训施工人员需要接受相关的安全培训,了解钢筋笼吊装的相关操作要求和安全注意事项。
只有合格的人员才能进行钢筋笼吊装作业。
三、施工步骤3.1 现场布置在施工现场,应按照设计要求进行合理布置。
需要将吊车等设备安放在稳定坚固的基础上,确保施工的安全和稳定。
3.2 吊装前准备在进行钢筋笼吊装前,需要进行以下准备工作:•检查吊车的稳定性,确保其足够的起重能力。
•检查钢丝绳的完好性和承载能力。
•检查吊具的可靠性,确保其能够安全吊装钢筋笼。
•确保施工人员佩戴个人防护设备。
3.3 钢筋笼吊装在进行钢筋笼吊装时,需要按照以下步骤进行:1.将吊具连接到吊钩上,确保连接可靠。
2.根据设计要求,确定钢筋笼的吊装位置和方向。
3.用钢丝绳将钢筋笼吊装到指定位置,注意保持笼体的水平状态。
4.在吊装的过程中,吊车应缓慢移动,保持稳定。
5.当钢筋笼吊装到位后,需要进行固定,确保其位置不发生变动。
3.4 后续处理钢筋笼吊装完成后,还需要进行以下处理工作:1.检查钢筋笼的吊装情况,确保其位置和方向正确。
2.钢筋笼的顶部应平整,不得有明显的倾斜或变形。
3.进行钢筋笼的混凝土灌注工作,确保钢筋笼与灌注桩的结合牢固。
四、注意事项在进行钻孔灌注桩钢筋笼吊装时,需要注意以下事项:1.施工人员必须佩戴个人防护设备,严禁穿拖鞋等不符合安全要求的服装。
钻孔灌注桩钢筋笼制作及安装技术交底1. 引言钻孔灌注桩是一种广泛应用于建筑、桥梁、港口等工程领域的基础工程技术。
在施工过程中,钢筋笼的制作及安装是非常重要的环节,直接关系到整个钻孔灌注桩的质量和安全性。
本文档将详细介绍钻孔灌注桩钢筋笼的制作及安装技术要点和流程。
2. 钢筋笼制作2.1 材料准备首先,准备好所需的钢筋材料,包括螺纹钢筋、横纵向连接钢筋等。
根据设计要求和钻孔灌注桩的尺寸,确定所需钢筋的直径和长度,并进行清点和验收。
2.2 钢筋加工根据设计图纸和规范要求,采用切割机、弯曲机等工具对钢筋进行加工。
将钢筋按照一定长度加工,并采用弯曲机将其弯曲成设定的形状。
在加工过程中,要确保钢筋的强度和形状符合设计要求。
2.3 钢筋焊接与连接根据设计要求,对需要连接的钢筋进行焊接或机械连接。
焊接时,使用专业的电弧焊接设备,采用正常焊接工艺进行焊接,并进行必要的质量检验。
机械连接时,采用专业连接器件,确保连接牢固可靠。
2.4 钢筋笼装配根据钢筋笼的尺寸和形状要求,将加工好的钢筋进行装配。
将前述加工好的钢筋按照图纸要求进行组装,使用专业工具和固定件进行固定。
在装配过程中,要注意合理安排钢筋的相互位置和间距,保证钢筋笼的整体稳定性和强度。
3. 钢筋笼安装3.1 桩身准备在待施工的钻孔中,根据设计要求和施工方案,进行桩身的准备工作。
包括对钻孔进行清理、测量和检查等。
确保钻孔的几何尺寸和质量符合规范要求,可以正常容纳钢筋笼。
3.2 钢筋笼吊装根据施工方案和现场实际情况,采用起重机械将钢筋笼吊装至待施工的钻孔中。
在吊装过程中,要确保起重机械的稳定性和安全性,保证钢筋笼顺利下放,并正确安装。
3.3 钢筋笼位置调整将钢筋笼放置至钻孔中后,进行位置调整。
利用工具和设备将钢筋笼调整至设计要求的位置和方位。
在调整过程中,要谨慎操作,避免对钢筋笼和钻孔造成损坏。
3.4 钢筋笼固定确定钢筋笼位置后,进行固定。
根据施工方案采用专用工具和固定件,将钢筋笼牢固地固定在钻孔中。
灌注桩超长钢筋笼整体吊装施工工法灌注桩超长钢筋笼整体吊装施工工法一、前言灌注桩超长钢筋笼整体吊装施工工法是一种用于桩基施工的先进技术。
通过利用吊装设备将钢筋笼整体吊装至深基坑内,并在接触地基的同时进行灌注浇筑,使钢筋和混凝土形成一体,从而提高桩体的整体性能和承载能力。
二、工法特点1. 高效快捷:灌注桩超长钢筋笼整体吊装施工工法将浇筑和钢筋安装合二为一,工期大大缩短,施工效率显著提高。
2. 技术先进:采用先进的吊装设备和施工工艺,确保钢筋笼的整体性和准确度,提高施工质量。
3. 减少模板使用:灌注桩超长钢筋笼整体吊装施工工法不需要大面积的模板支撑,减少了对现场的空间和设备要求,降低了成本。
4.适应性强:该工法适用于各类地质条件和施工环境,可满足不同工程的需求。
三、适应范围灌注桩超长钢筋笼整体吊装施工工法适用于以下工程:1. 需要进行深挖的地下工程,如地下车库、地下商场等。
2. 需要大直径和大长度桩基的建筑物,如高层建筑、大型工业设备基础等。
四、工艺原理灌注桩超长钢筋笼整体吊装施工工法的工艺原理是利用吊装设备将钢筋笼整体吊装至深基坑内,并在接触地基的同时进行灌注浇筑。
具体的工艺原理如下:1. 进行桩身和承台的基础准备,确保坚实的基础和支撑环境。
2. 根据设计要求制作钢筋笼,并通过吊装设备将其吊装至基坑内。
3. 在钢筋笼接触地基的同时进行浇筑混凝土,确保钢筋和混凝土的紧密结合。
4. 根据设计要求进行灌注浇筑,保证桩体的质量和承载能力。
5. 完成桩身的处理,达到设计要求。
五、施工工艺1. 基础准备:清理施工现场并进行基础处理,确保坚实的基础,包括土方开挖、坑底处理等。
2. 钢筋笼制作和吊装:按照设计要求进行钢筋笼的制作,然后通过吊装设备将其整体吊装至基坑内。
3. 混凝土浇筑:钢筋笼吊装到位后,同时开始进行混凝土的浇筑,确保灌注混凝土与钢筋笼的紧密结合。
4. 灌注浇筑和处理:根据设计要求进行灌注浇筑,保证混凝土的质量和工程要求;完成桩身处理,使其达到设计要求。
钻孔灌注桩钢筋笼制作钻孔灌注桩作为一种常见的基础工程形式,在建筑、桥梁等领域得到了广泛应用。
而钢筋笼作为钻孔灌注桩的重要组成部分,其制作质量直接关系到桩的承载能力和稳定性。
接下来,让我们详细了解一下钻孔灌注桩钢筋笼的制作过程。
一、材料准备制作钢筋笼首先要准备好所需的材料。
通常,主筋一般采用HRB400 或 HRB500 级钢筋,箍筋多采用 HPB300 级钢筋。
钢筋的质量应符合国家相关标准,要有合格的质量证明书和检验报告。
在进场时,还需对钢筋进行抽样复验,确保其力学性能和化学成分满足设计要求。
同时,还要准备好一些辅助材料,如焊条、扎丝等。
焊条应根据钢筋的材质选择合适的型号,确保焊接质量。
扎丝一般采用 20 号或 22号铁丝,用于绑扎箍筋和主筋。
二、钢筋笼制作场地选择合适的制作场地也很重要。
场地应平整、坚实,有足够的空间来摆放钢筋和进行加工制作。
为了防止钢筋笼在制作过程中发生变形,场地最好设置在硬化地面上。
在场地周围,还应设置必要的排水设施,以排除雨水和施工废水,保持场地干燥。
此外,要合理规划场地的功能分区,如原材料堆放区、加工区、成品存放区等,以提高制作效率和保证制作质量。
三、钢筋加工1、主筋加工主筋的长度应根据桩长和设计要求进行确定。
在加工主筋时,一般先将钢筋调直,去除表面的锈迹和油污。
然后,使用钢筋切断机将钢筋按照设计长度进行切断。
切断后的钢筋端部应平整,不得有马蹄形或弯曲现象。
对于需要连接的主筋,常见的连接方式有焊接和机械连接。
焊接时,应保证焊缝饱满、均匀,不得有夹渣、气孔等缺陷。
机械连接则应符合相应的技术规程要求,确保连接强度和可靠性。
2、箍筋加工箍筋的形状和尺寸应根据设计图纸进行加工。
通常,箍筋采用圆形或螺旋形。
在加工箍筋时,先将钢筋调直,然后使用钢筋弯曲机将其弯曲成所需的形状。
箍筋的弯曲半径应符合规范要求,以保证箍筋的力学性能。
四、钢筋笼的组装1、制作加强筋在钢筋笼的每隔一定距离,需要设置加强筋,以增强钢筋笼的整体刚度。

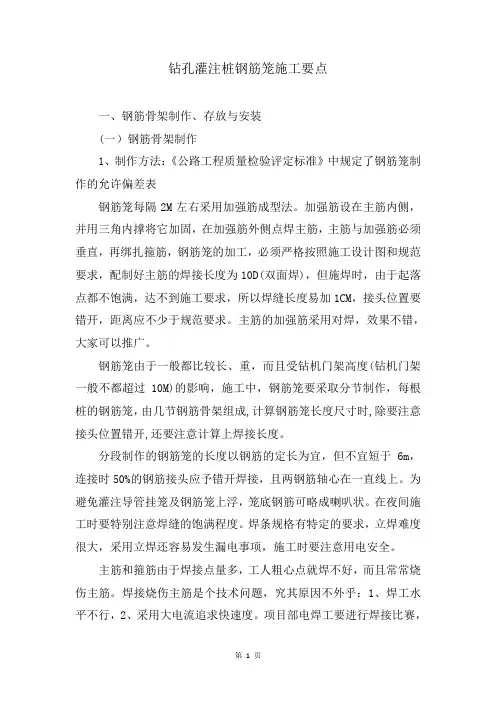

钻孔灌注桩钢筋笼施工要点一、钢筋骨架制作、存放与安装(一)钢筋骨架制作1、制作方法:《公路工程质量检验评定标准》中规定了钢筋笼制作的允许偏差表钢筋笼每隔2M左右采用加强筋成型法。
加强筋设在主筋内侧,并用三角内撑将它加固,在加强筋外侧点焊主筋,主筋与加强筋必须垂直,再绑扎箍筋,钢筋笼的加工,必须严格按照施工设计图和规范要求,配制好主筋的焊接长度为10D(双面焊),但施焊时,由于起落点都不饱满,达不到施工要求,所以焊缝长度易加1CM,接头位置要错开,距离应不少于规范要求。
主筋的加强筋采用对焊,效果不错,大家可以推广。
钢筋笼由于一般都比较长、重,而且受钻机门架高度(钻机门架一般不都超过10M)的影响,施工中,钢筋笼要采取分节制作,每根桩的钢筋笼,由几节钢筋骨架组成,计算钢筋笼长度尺寸时,除要注意接头位置错开,还要注意计算上焊接长度。
分段制作的钢筋笼的长度以钢筋的定长为宜,但不宜短于6m,连接时50%的钢筋接头应予错开焊接,且两钢筋轴心在一直线上。
为避免灌注导管挂笼及钢筋笼上浮,笼底钢筋可略成喇叭状。
在夜间施工时要特别注意焊缝的饱满程度。
焊条规格有特定的要求,立焊难度很大,采用立焊还容易发生漏电事项,施工时要注意用电安全。
主筋和箍筋由于焊接点量多,工人粗心点就焊不好,而且常常烧伤主筋。
焊接烧伤主筋是个技术问题,究其原因不外乎:1、焊工水平不行,2、采用大电流追求快速度。
项目部电焊工要进行焊接比赛,提高电焊技术,班组长要负起责任来。
以上讨论的是钢筋笼主筋焊接制作工艺,为了提高工效,节省成本,我们要积极探索采用新材料、新工艺、新技术。
钢筋笼主筋连接建议采用新技术:套筒螺纹连接法。
施工质量方面经实践检验采用套筒连接法比较好,但使用之前应进行经济效益详细分析、核算。
成本方面:主筋焊接法主要采用双面焊10D,钢筋浪费较大,采用套筒连接法,主要节约在钢筋接头和焊接人工上。
最好进行详细的成本测算(计算人工、机械、电费、工效、材料等综合费用)。
大直径超长灌注桩钢筋笼快速制作与安装施工工法大直径超长灌注桩钢筋笼快速制作与安装施工工法一、前言大直径超长灌注桩是一种常用于基础工程中的建筑材料,其使用范围广泛,但是传统的制作和安装过程繁琐,耗时耗力。
本文介绍了一种大直径超长灌注桩钢筋笼快速制作与安装施工工法,通过对施工工法与实际工程之间的联系以及采取的技术措施进行分析和解释,让读者了解该工法的理论依据和实际应用。
二、工法特点该工法的特点是针对大直径超长灌注桩进行钢筋笼的快速制作和安装,并且能够保证施工质量和效率。
采用的技术措施包括机械化制作、模数化设计和预制化加工等,能够显著提高施工速度和工程质量。
三、适应范围该工法适用于大直径超长灌注桩的施工,可以根据实际情况进行灵活调整。
四、工艺原理该工法的工艺原理主要是通过快速制作和安装钢筋笼来提高施工效率。
钢筋笼的制作采用机械化设备,通过模数化设计和预制化加工,能够减少钢筋损耗和加工时间。
钢筋笼的安装采用专用的设备和工艺,能够保证钢筋笼的准确定位和固定,提高施工速度和质量。
五、施工工艺该工法的施工工艺包括以下几个阶段:1. 钢筋笼的制作:采用机械化设备进行钢筋的剪切、弯曲和焊接等工艺,通过模数化设计和预制化加工,将钢筋制作成符合设计要求的笼状结构。
2. 钢筋笼的运输和安装:使用专用的运输车辆将钢筋笼运送到施工现场,然后使用起重机等设备将钢筋笼进行准确定位和固定。
3. 灌注混凝土:在钢筋笼安装完毕后,进行灌注混凝土的工作,确保混凝土能够充分固化和与钢筋笼形成一体化结构。
4. 后续工序:完成灌注混凝土后,进行后续工序,如修整、养护等工作,最终完成整个施工过程。
六、劳动组织根据施工计划和要求,合理组织工人进行施工工作,确保施工进度和质量的同时,降低人力成本和劳动强度。
七、机具设备该工法所需的机具设备包括钢筋加工设备(切割机、弯曲机、焊接机等)、运输车辆(专用钢筋笼运输车辆)、起重机等。
这些机具设备具有高效、精准的特点,能够满足施工需求。
灌注桩钢筋笼制作及安装施工方案
灌注桩又称灌注桩基础或灌注桩基,是一种常见的工程施工方式,特别适用于
各种岩层地质条件下的基础处理。
在灌注桩的制作和安装过程中,钢筋笼的制作是一个非常关键且重要的步骤,因为钢筋笼的质量直接关系到整个基础工程的安全和稳定性。
钢筋笼的制作步骤:
1.材料准备:选用符合设计要求的钢筋,并按照设计要求进行切割和
加工。
2.焊接:根据设计图纸要求将钢筋进行焊接,确保焊接牢固、连接紧
密。
3.校核:对焊接后的钢筋笼进行校核,确保尺寸和数量符合设计要求。
4.调整:对校核后发现有误差的地方进行调整,保证钢筋笼的准确性。
5.防锈处理:进行防锈处理,确保钢筋笼不受氧化腐蚀。
钢筋笼的安装施工方案:
1.基坑开挖:根据设计要求,在地面上开挖符合要求的基坑。
2.底板处理:在基坑底部进行处理,确保基坑底部平整并符合施工要
求。
3.安装钢筋笼:将制作好的钢筋笼运输至基坑内,根据设计要求安装
在规定位置。
4.灌浆混凝土:在钢筋笼的周围进行灌浆混凝土,填充钢筋笼与基坑
之间的空隙。
5.养护:完成灌浆作业后,对基础进行充分养护,确保混凝土的强度
和稳定性。
6.验收:进行验收,确保基础工程符合设计要求和安全标准。
通过以上制作和安装施工方案,可以保证灌注桩钢筋笼的质量和稳定性,为工
程的顺利进行提供了重要保障。
混凝土灌注桩钢筋笼快速制作施工工法混凝土灌注桩钢筋笼快速制作施工工法一、前言混凝土灌注桩是一种常见的桩基施工方式,常用于建筑、桥梁和其他工程项目中。
为了提高施工效率和质量,快速制作混凝土灌注桩钢筋笼的施工工法应运而生。
该工法能够减少施工耗时,提高施工效率,并确保钢筋笼质量达到设计要求。
二、工法特点混凝土灌注桩钢筋笼快速制作施工工法的主要特点包括以下几点:1. 现场制作:钢筋笼通过现场制作,适应性强,能够适应不同工程项目的需求。
2. 快速制作:采用专业化的制作设备,能够快速制作大量的钢筋笼,提高施工效率。
3. 精确度高:采用数字化控制技术,确保钢筋笼的尺寸和质量符合设计要求。
4. 环保节能:采用自动化设备,减少了人力消耗和能源浪费,符合可持续发展的要求。
三、适应范围混凝土灌注桩钢筋笼快速制作施工工法适用于各种类型的工程项目,包括建筑、地铁、桥梁、水利等工程。
无论是小型项目还是大型项目,均可采用该工法进行施工。
四、工艺原理混凝土灌注桩钢筋笼快速制作施工工法的原理是将预先加工好的钢筋通过专用的设备进行焊接和装配,制作成符合设计要求的钢筋笼。
在施工过程中,通过自动化设备对钢筋笼进行控制和检测,确保钢筋笼的尺寸和质量符合要求。
然后,将钢筋笼安装到预定位置,灌注混凝土,形成混凝土灌注桩。
五、施工工艺混凝土灌注桩钢筋笼快速制作施工工法包括以下几个施工阶段:1. 钢筋加工:将预制的钢筋按照设计要求进行加工和整理。
2. 钢筋焊接和装配:使用专用设备对钢筋进行焊接和组装,形成钢筋笼。
3. 设备调试:对焊接和装配设备进行调试,确保设备正常运行。
4. 钢筋笼安装:将钢筋笼按照设计要求安装到预定位置,保证笼体位置准确。
5. 灌注混凝土:在钢筋笼内灌注混凝土,确保充实和固定桩身。
六、劳动组织混凝土灌注桩钢筋笼快速制作施工工法需要合理安排劳动力,设立专职的生产班组。
根据项目进度和工作量,确定所需劳动力的数量和人员配置,确保施工进度和质量。
灌注桩钢筋笼制作及安装作业指导书
1、适用范围
适用于胜利街棚户区改造项目人工挖孔桩钢筋笼制作与安装。
2、作业准备
2.1技术准备
施工图已到位,经过审核已澄清有关技术问题,技术人员已认真熟悉施工图纸、规范及技术标准。
人员经培训合格后进场,特种工持证上岗。
安全防护用品:穿绝缘鞋、戴绝缘手套和防护面罩或深色防护眼罩等已发放给操作人员,操作人员熟知使用方法。
2.2材料准备
钢筋已到达现场,其品种、级别和规格符合设计要求,并附有产品合格证、附件清单和有关材质报告单或检查报告,现场质检员已按要求进行外观检查,并按规定进行复试合格。
检查每批钢筋的外观质量。
钢筋表面不得有裂纹、结疤和折叠;表面的凸块和其它缺陷度的深度和高度不得大于所在部位尺寸的允许偏差。
3、技术要求
3.1所使用的机械及设备具有合格的出场证明及使用期限。
3.2在大面积进行钢筋笼加工及安装前进行施工工艺试验,确定工艺参数。
4、施工工序
主要施工工序为:原材料报验→施工准备→钢筋笼加工→钢筋笼成品报验→钢筋笼吊放→校正→复测桩顶标高→固定钢筋笼。
5、施工工艺
钢筋在加工前应清除油污和锤打能剥落的浮皮、铁锈。
大量除锈,可通过钢筋冷拉或钢筋调直机调直过程中完成;少量的钢筋除锈,可采用电动除锈机或喷砂方法除锈,钢筋
局部除锈可采取人工用钢丝刷或砂轮等方法进行。
如除锈后钢筋表面有严重的麻坑、斑点等,已伤蚀截面时,应降级使用或剔除不用,带有蜂窝状锈迹钢筋,不得使用。
5.1钢筋下料
(1)下料前认真核对钢筋规格、级别及加工数量,无误后按配料单下料。
(2)钢筋弯曲成型前,应根据配料表要求长度分别截断,通常宜用钢筋切断机进行。
在钢筋切断前,先在钢筋上用粉笔按配料单标注下料长度将切断位置做明显标记,切断时,切断标记对准刀刃将钢筋放入切割槽将其切断。
(3)应将同规格钢筋根据不同长短搭配、统筹排料;一般先断长料,后断短料,以减少短头和损耗。
避免用短尺量长料,防止产生累计误差,应在工作台上标出尺寸、刻度,并设置控制断料尺寸用的挡板。
切断过程中如发现劈裂、缩头或严重的弯头等,必须切除。
切断后钢筋断口不得有马蹄形或起弯等现象。
5.2钢筋的连接
(1)施工时,操作人员严格执行工艺参数,施工员、质量员对焊机参数、接头质量随机抽样,确保焊接过程监控到位。
(2)钢筋电弧焊所用焊条牌号应符合设计要求,其性能应符合现行国家标准《碳钢焊条》(GB/T5117-1995)或《低合金钢焊条》(GB/T5118-1995)的规定。
5.3钢筋笼加工成型
5.4钢筋笼成型报验
成型后的钢筋笼自检合格后报监理验收,验收合格后挂牌置于场地处存放。
6、钢筋笼运输与吊放
钢筋笼在搬运和吊装时,需做好保护措施避免钢筋笼变形。
运输采用平板车运输至工点,用吊机将钢筋笼吊入孔中。
吊车作业派专人指挥,吊点设两个,在吊装过程中要轻吊
轻放。
待钢筋笼完全吊起后缓慢移向所对应的桩孔。
钢筋笼吊装入孔要将钢筋骨架中心与桩孔对中后插入孔内,下放过程中要保持钢筋笼垂直,不准碰触桩孔内壁。
钢筋笼安放到位后,其顶面标高误差均不得大于5cm,就位后要牢固定位,以免在灌注混凝土过程中发生偏笼或浮笼现象。
7、质量控制及检验
7.1质量控制
(1)钢筋原材料质量:钢筋进场后必须按照规定的频次检验合格后方可使用,不合格材料禁止使用。
(2)钢筋接头质量:钢筋焊接质量频次检验合格,钢筋焊接接头符合规范及设计的规定。
(3)钢筋笼主筋间距:严格控制主筋间距,间距偏差控制在±0.5d以内。
(4)钢筋笼保护层厚度:按照施工图的要求均匀布置定位钢筋,确保桩体保护层符合设计要求。
(5)钢筋存放现场时,要用等高度方木垫高,确保钢筋顺直不变形。
遇有灰尘污染或雨水时必须覆盖。
(6)钢筋笼吊装及运输过程中要轻拿轻放,防止钢筋笼变形。
7.2质量检验
(1)原材料
钢筋应平直、无损伤,表面无裂纹、油污、颗粒状或片状老锈。
检验数量:施工单位全部检查。
检验方法:观察。
(2)钢筋加工
钢筋加工允许偏差和检验方法应符合下表的规定。
检验数量:施工单位按钢筋编号各抽检10%,且各不少于3件。
(3)钢筋连接
钢筋接头应设置在承受应力较小处,并应分散布置。
配置在“同一截面”内受力钢筋接头的截面面积,占受力钢筋总截面面积的百分率,应符合设计要求。
当设计未提出要求时,应符合下列规定:
①焊(连)接接头在受弯构件的受拉区不得大于50%,轴心受拉构件不得大于25%;
②绑扎接头在构件的受拉区不得大于25%,在受压区不得大于50%;
③钢筋接头应避开钢筋弯曲处,距弯曲点的距离不得小于钢筋直径的10倍;
④同一根钢筋上应少设接头。
“同一截面”内,同一根钢筋上不得超过一个接头。
检验数量:施工单位全部检查。
检验方法:观察和尺量。
混凝土灌注桩钢筋笼质量检验标准
8.施工安全Array保证措施
①钢筋加工机械安装和使用必须执行机械安全操作规程。
②焊接作业人员必须持证上岗,焊接时应佩戴绝缘手套、绝缘鞋、防护眼睛等劳动保护用品。
③施工所用气瓶(氧气、乙炔)的存放必须符合安全规定。
氧气瓶与乙炔瓶的安全距离不小于5米,与明火的安全距离为10米以上。
④钢筋笼焊接时,主筋内缘应光滑,钢筋接头不得侵入主筋内净空,钢筋笼下
端整齐,加强箍筋全部封住不漏头,以使混凝土导管顺利升降,防止钢筋笼卡住发生事故。
⑤钢筋笼加工过程中,不得随意出现抛掷钢筋现象,制作完成的节段钢筋笼滚动前应检查滚动方向是否有人,防止人员砸伤。
⑥钢筋笼吊装过程中,必须有专人进行统一指挥,起重臂下不得有人停留或行走。
不得对钢筋笼进行斜拉、斜吊。
⑦制定消防安全制度、消防安全操作规程;实行防火安全责任制,确定岗位消防安全责任人;对职工进行消防宣传教育;组织防火检查,及时消除火灾隐患;按照国家有关规定配置消防设施和器材、设置消防安全标志,并定期组织检验、维修,确保消防设施和器材完好、有效。
⑧施工现场临时用电严格按照《施工现场临时用电安全技术规范》(JGJ46-2005)规定执行;配电系统分级配电,配电箱,开关箱外观完整、牢固、防雨防尘、外涂安全色并统一编号。
其安装形式符合有关规定,箱内电器可靠、完好、造型、定值符合规定,并标明用途;电器设备及其金属外壳或构架均按规定设置可靠的接零及接地保护;用电设备的安装、保管和维修由专人负责,非专职电器值班人员,不得操作电器设备。
河南省岩土工程有限公司
2014年5月21日。
