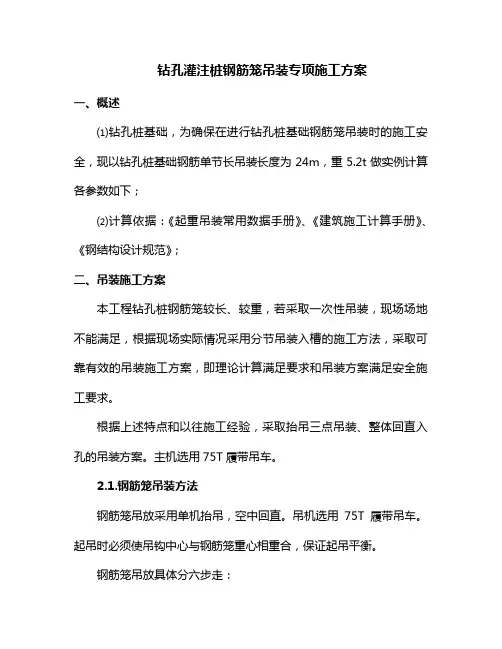

钻孔灌注桩钢筋笼吊装专项施工方案一、概述⑴钻孔桩基础，为确保在进行钻孔桩基础钢筋笼吊装时的施工安全，现以钻孔桩基础钢筋单节长吊装长度为24m，重5.2t做实例计算各参数如下；⑵计算依据：《起重吊装常用数据手册》、《建筑施工计算手册》、《钢结构设计规范》；二、吊装施工方案本工程钻孔桩钢筋笼较长、较重，若采取一次性吊装，现场场地不能满足，根据现场实际情况采用分节吊装入槽的施工方法，采取可靠有效的吊装施工方案，即理论计算满足要求和吊装方案满足安全施工要求。
根据上述特点和以往施工经验，采取抬吊三点吊装、整体回直入孔的吊装方案。
主机选用75T履带吊车。
2.1.钢筋笼吊装方法钢筋笼吊放采用单机抬吊，空中回直。
吊机选用75T履带吊车。
起吊时必须使吊钩中心与钢筋笼重心相重合，保证起吊平衡。
钢筋笼吊放具体分六步走：第一步：指挥转移到起吊位置，起重工分别安装吊点的卸扣。
第二步：检查三吊点钢丝绳的安装情况及受力重心后，开始同时平吊。
第三步：钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳后主钩起钩，根据钢筋笼尾部距地面距离，随时指挥副钩配合起钩。
第四步：钢筋笼吊起后，主钩匀速起钩，副钩配合使钢筋笼垂直于地面。
第五步：指挥起重工卸除钢筋笼上副钩吊点的卸甲，然后远离起吊作业范围。
第六步：指挥吊机吊笼入孔、定位，吊机走行应平稳，钢筋笼上应拉牵引绳。
下放时不得强行入孔。
2.2.施工要点钢筋笼制作前应核对孔型、孔深与成型钢筋尺寸，无差异才能上平台制作。
钢筋笼必须严格按设计图进行焊接，保证其焊接焊缝长度、焊缝质量。
钢筋焊接质量应符合设计要求，吊点加强处须满焊，主筋与箍筋采用点焊连接，钢筋笼四周及吊点位置上下1米范围内必须100%的点焊，其余位置可采用50%的点焊，并严格控制焊接质量。
钢筋笼制作后须经过三级检验，符合质量标准要求后方能起吊入槽。
根据规范要求，在钢筋笼吊放前要再次复核护筒上4个支点的标高，精确计算吊筋长度，确保误差在允许范围内。
钻孔灌注桩钢筋笼制作安装指导书1 适用范围本作业指导书适用于钻孔灌注桩钢筋笼制作及安装施工。
2 作业准备1、技术交底、安全交底必须签字齐全。
2、材料准备钢筋已在钢筋加工棚内储存，分种类堆放，下垫30cm高混凝土枕，且做出标识。
按技术交底书进行配料。
3施工工艺3.1施工工艺流程钢筋放样、下料钢筋笼分节加工（声测管安装）钢可编辑范本筋笼底节吊装后续节段吊装对位、校验钢筋笼上下节焊接连接钢筋笼定位3.2钢筋笼制作及安装3.2.1下料钢筋表面应洁净，使用前应将表面油渍、漆皮、铁锈等清除干净，钢筋应平直，无局部弯折。
按技术交底的尺寸下料。
3.2.2加工钢筋笼采用滚焊机或长线胎架法加工。
制作时，钢筋笼主筋接头采用双面焊，焊缝长度不小于4d、宽度不小于0.8d、厚度不小于0.3d，焊缝表面平滑、无气孔。
钢筋笼加工根据具体吊装能力确定每节长度，加工必须按照钢筋配料单或技术交底进行，严禁随意、私自更改制作方式。
螺旋筋与主笼加工一次成型，主筋与箍筋连接采用点焊焊接或扎丝绑扎。
可编辑范本可编辑范本3.2.3钢筋笼骨架保护层垫块钢筋笼保护层采用同标号混凝土垫块设置，沿钻孔竖向每隔2米设置一道，每道沿圆周对称设置4个，采用φ8mm 钢筋穿过垫块中心焊接在主筋外侧。
3.2.4吊装安装采用汽车吊两点吊装。
第一吊点设在钢筋笼的上部（第一个加强箍处），第二点设在钢筋笼长度的下三分之一处。
起吊一定高度后，松开第二吊点，使钢筋笼自然竖直。
当钢筋笼进入孔口后，将其扶正徐徐下降，严禁摆动碰撞孔壁。
由下而上地逐个取掉钢筋笼内支撑。
当钢筋笼第一吊点加强箍接近孔口时，用扁担梁穿过加强箍筋的下方，将钢筋笼临时支承于孔口。
再起吊第二节钢筋笼，使上下两节钢筋笼位于同直线上进行焊接，焊接采用单面搭接焊或帮条焊，全部接头焊好后下沉入孔，在钢筋笼最上端焊接定位吊筋（定位吊筋的长度根据技术交底确定），然后利用护桩采用“十”字交叉法对钢筋笼进行定位，定位合格后，在吊筋顶吊圈内插入两根平行的扁担梁（吊筋点焊在扁担梁上），扁担梁放置在护筒两侧的枕木（高出护筒5cm左右）上。
钻孔灌注桩钢筋笼的制作与安装1、钢筋笼主筋外径应比孔桩设计直径小200mm，使钢筋笼主筋净保护层为100mm，可在纵筋上焊接耳环以控制保护层厚度。
钢筋笼内径应比浇筑导管接头外径大100mm以上，以便导管顺利伸到孔底。
2、钢筋笼在钢筋房加工制作，其长度以9m－15m来为宜，钢筋笼长度在15米以内可在一次加工成型，当钢筋笼长度大于16米时，应分段加工，用吊车吊在孔口焊接。
钢筋焊接接头在同一截面不得大于50%，单面焊接长度不得小于10d，双面焊接长度不得小于5d，所有焊接点必须保证同心，偏心不得大于20mm。
3、应在钢筋笼上部纵筋上加焊3个耳环，呈“品”字形布置，以便吊放钢筋笼，长度大于16m的钢筋笼应分节吊放，先把第一节钢筋笼放入孔中，并用钢管横挂在护筒口处，再吊放另一节钢筋笼到护筒口处焊接。
过程中应用钢筋卡箍将钢筋笼卡在护筒上，保证钢筋笼居中安放和垂直度，钢筋笼下放应垂直、平稳缓缓放入孔底，避免挂落大量孔壁岩土。
4、沿钢筋笼纵向隔每1.5米设置一道加劲箍，加劲箍与纵筋必须密焊，以保证钢筋笼吊装时坚固、不变形，且加劲箍应加工成“#”字形或三角形，以便浇注时导管顺利伸到孔底，详见下图下：5、焊接时电流不应过火，避免烧坏主筋，主筋间距应用粉笔画好后焊接，保证主筋不大于±10mm的偏差。
6、声测管安装。
声测管采用DN50的PPR（无规共聚聚丙烯）管，采用热熔连接，管底应封底，上部应用厚的塑料布堵实完好，以防止泥土进入声测管内堵塞。
当800mm＜D≤2000mm时（D为孔径），埋设3根声测管，当D＞2000时，埋设4根声测管，声测管呈“品”字形或四边形布置，采用22#扎丝平行于桩身纵筋绑扎，每隔2米绑扎一道。
7、钢筋笼采用汽车吊安装，安装时钢筋笼应竖直、准确、慢慢地吊放，尽量避免或减少钢筋笼与孔壁的摩擦，以免蹭掉过多的渣土，导致孔底沉渣过过厚，引起二次清底或多次清底，造成浪费，延长混凝土浇筑时间。
1作业准备1.1 技术准备施工图已到位，通过审核已澄清有关技术问题，技术人员已认真熟悉施工图纸、规范及技术原则。
人员经培训合格后进场，特种工持证上岗。
安全防护用品：穿绝缘鞋、戴绝缘手套和防护面罩或深色防护眼罩等已发放给操作人员，操作人员熟知使用措施。
1.2 材料准备钢筋已抵达现场，其品种、级别和规格符合设计规定，并附有产品合格证、附件清单和有关材质汇报单或检查汇报，现场质检员已按规定进行外观检查。
检查每批钢筋旳外观质量。
钢筋表面不得有裂纹、结疤和折叠；表面旳凸块和其他缺陷度旳深度和高度不得不小于所在部位尺寸旳容许偏差钢筋旳级别、直径与否与设计相符，查验出厂证明书及复试汇报单与否符合有关原则规定。
进行可焊性试验和焊接参数试验，获得对应旳焊接参数。
按材料表或技术交底书进行配料。
钢筋加工棚，对场地进行硬化，修整完排水系统，规划场地。
2 技术规定2.1 所使用旳机械及设备具有合格旳出场证明及有效期限。
2.2 在大面积进行钢筋笼加工及安装前进行施工工艺试验，确定工艺参数。
3 施工程序及工艺流程3.1施工程序重要施工程序为;原材料报检→可焊性试验→焊接参数试验→设备检查→施工准备→台具模具制作→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、焊接→最终节定位。
3.2工艺流程↓↓→↓→--→↓↓↓--→↓4 施工规定4.1 钢筋储存4.1.1 钢筋旳外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设置识别标志。
4.1.2钢筋在储存过程中应防止锈蚀和污染，宜在库内或棚内寄存，露天堆置时，应架空寄存，离地面不适宜不不小于300mm，应加以遮盖。
4.2 钢筋旳除锈4.2.1 加工措施钢筋均应清除油污和捶打能剥落旳浮皮、铁锈。
大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完毕；少许旳钢筋除锈，可采用电动除锈机或喷砂措施除锈，钢筋局部除锈可采用人工用钢丝刷或砂轮等措施进行。
钻孔灌注桩钢筋笼吊装专项施工方案一、施工概述本文档是针对钻孔灌注桩钢筋笼吊装的专项施工方案，提供施工的详细步骤和注意事项。
钻孔灌注桩是一种常用的基础工程施工方法，钢筋笼的正确吊装工艺对保证工程质量至关重要。
二、施工准备2.1 工具和设备准备在施工前，需要准备以下工具和设备：•吊车：具有足够的起重能力和稳定性。
•钢丝绳：适用于吊装钢筋笼的高强度钢丝绳。
•吊具：包括吊钩、吊索等吊装所需的工具。
•手持工具：如扳手、钳子等常用手工工具。
•安全设备：如安全帽、安全绳等个人防护设备。
2.2 钢筋笼制作在施工前，需要按照设计要求制作钢筋笼。
钢筋笼的制作应符合相关规范和要求，确保其结构的牢固和稳定。
2.3 施工人员培训施工人员需要接受相关的安全培训，了解钢筋笼吊装的相关操作要求和安全注意事项。
只有合格的人员才能进行钢筋笼吊装作业。
三、施工步骤3.1 现场布置在施工现场，应按照设计要求进行合理布置。
需要将吊车等设备安放在稳定坚固的基础上，确保施工的安全和稳定。
3.2 吊装前准备在进行钢筋笼吊装前，需要进行以下准备工作：•检查吊车的稳定性，确保其足够的起重能力。
•检查钢丝绳的完好性和承载能力。
•检查吊具的可靠性，确保其能够安全吊装钢筋笼。
•确保施工人员佩戴个人防护设备。
3.3 钢筋笼吊装在进行钢筋笼吊装时，需要按照以下步骤进行：1.将吊具连接到吊钩上，确保连接可靠。
2.根据设计要求，确定钢筋笼的吊装位置和方向。
3.用钢丝绳将钢筋笼吊装到指定位置，注意保持笼体的水平状态。
4.在吊装的过程中，吊车应缓慢移动，保持稳定。
5.当钢筋笼吊装到位后，需要进行固定，确保其位置不发生变动。
3.4 后续处理钢筋笼吊装完成后，还需要进行以下处理工作：1.检查钢筋笼的吊装情况，确保其位置和方向正确。
2.钢筋笼的顶部应平整，不得有明显的倾斜或变形。
3.进行钢筋笼的混凝土灌注工作，确保钢筋笼与灌注桩的结合牢固。
四、注意事项在进行钻孔灌注桩钢筋笼吊装时，需要注意以下事项：1.施工人员必须佩戴个人防护设备，严禁穿拖鞋等不符合安全要求的服装。
钻孔灌注桩钢筋笼制作及安装技术交底1. 引言钻孔灌注桩是一种广泛应用于建筑、桥梁、港口等工程领域的基础工程技术。
在施工过程中，钢筋笼的制作及安装是非常重要的环节，直接关系到整个钻孔灌注桩的质量和安全性。
本文档将详细介绍钻孔灌注桩钢筋笼的制作及安装技术要点和流程。
2. 钢筋笼制作2.1 材料准备首先，准备好所需的钢筋材料，包括螺纹钢筋、横纵向连接钢筋等。
根据设计要求和钻孔灌注桩的尺寸，确定所需钢筋的直径和长度，并进行清点和验收。
2.2 钢筋加工根据设计图纸和规范要求，采用切割机、弯曲机等工具对钢筋进行加工。
将钢筋按照一定长度加工，并采用弯曲机将其弯曲成设定的形状。
在加工过程中，要确保钢筋的强度和形状符合设计要求。
2.3 钢筋焊接与连接根据设计要求，对需要连接的钢筋进行焊接或机械连接。
焊接时，使用专业的电弧焊接设备，采用正常焊接工艺进行焊接，并进行必要的质量检验。
机械连接时，采用专业连接器件，确保连接牢固可靠。
2.4 钢筋笼装配根据钢筋笼的尺寸和形状要求，将加工好的钢筋进行装配。
将前述加工好的钢筋按照图纸要求进行组装，使用专业工具和固定件进行固定。
在装配过程中，要注意合理安排钢筋的相互位置和间距，保证钢筋笼的整体稳定性和强度。
3. 钢筋笼安装3.1 桩身准备在待施工的钻孔中，根据设计要求和施工方案，进行桩身的准备工作。
包括对钻孔进行清理、测量和检查等。
确保钻孔的几何尺寸和质量符合规范要求，可以正常容纳钢筋笼。
3.2 钢筋笼吊装根据施工方案和现场实际情况，采用起重机械将钢筋笼吊装至待施工的钻孔中。
在吊装过程中，要确保起重机械的稳定性和安全性，保证钢筋笼顺利下放，并正确安装。
3.3 钢筋笼位置调整将钢筋笼放置至钻孔中后，进行位置调整。
利用工具和设备将钢筋笼调整至设计要求的位置和方位。
在调整过程中，要谨慎操作，避免对钢筋笼和钻孔造成损坏。
3.4 钢筋笼固定确定钢筋笼位置后，进行固定。
根据施工方案采用专用工具和固定件，将钢筋笼牢固地固定在钻孔中。
钻孔灌注桩钢筋笼制作安装指导书1 适用范围本作业指导书适用于钻孔灌注桩钢筋笼制作及安装施工。
2 作业准备1、技术交底、安全交底必须签字齐全。
2、材料准备钢筋已在钢筋加工棚内储存，分种类堆放，下垫30cm高混凝土枕，且做出标识。
按技术交底书进行配料。
3施工工艺3.1施工工艺流程钢筋放样、下料钢筋笼分节加工（声测管安装）钢可编辑范本筋笼底节吊装后续节段吊装对位、校验钢筋笼上下节焊接连接钢筋笼定位3.2钢筋笼制作及安装3.2.1下料钢筋表面应洁净，使用前应将表面油渍、漆皮、铁锈等清除干净，钢筋应平直，无局部弯折。
按技术交底的尺寸下料。
3.2.2加工钢筋笼采用滚焊机或长线胎架法加工。
制作时，钢筋笼主筋接头采用双面焊，焊缝长度不小于4d、宽度不小于0.8d、厚度不小于0.3d，焊缝表面平滑、无气孔。
钢筋笼加工根据具体吊装能力确定每节长度，加工必须按照钢筋配料单或技术交底进行，严禁随意、私自更改制作方式。
螺旋筋与主笼加工一次成型，主筋与箍筋连接采用点焊焊接或扎丝绑扎。
可编辑范本可编辑范本3.2.3钢筋笼骨架保护层垫块钢筋笼保护层采用同标号混凝土垫块设置，沿钻孔竖向每隔2米设置一道，每道沿圆周对称设置4个，采用φ8mm 钢筋穿过垫块中心焊接在主筋外侧。
3.2.4吊装安装采用汽车吊两点吊装。
第一吊点设在钢筋笼的上部（第一个加强箍处），第二点设在钢筋笼长度的下三分之一处。
起吊一定高度后，松开第二吊点，使钢筋笼自然竖直。
当钢筋笼进入孔口后，将其扶正徐徐下降，严禁摆动碰撞孔壁。
由下而上地逐个取掉钢筋笼内支撑。
当钢筋笼第一吊点加强箍接近孔口时，用扁担梁穿过加强箍筋的下方，将钢筋笼临时支承于孔口。
再起吊第二节钢筋笼，使上下两节钢筋笼位于同直线上进行焊接，焊接采用单面搭接焊或帮条焊，全部接头焊好后下沉入孔，在钢筋笼最上端焊接定位吊筋（定位吊筋的长度根据技术交底确定），然后利用护桩采用“十”字交叉法对钢筋笼进行定位，定位合格后，在吊筋顶吊圈内插入两根平行的扁担梁（吊筋点焊在扁担梁上），扁担梁放置在护筒两侧的枕木（高出护筒5cm左右）上。
钻孔灌注桩钢筋笼制作钻孔灌注桩作为一种常见的基础工程形式，在建筑、桥梁等领域得到了广泛应用。
而钢筋笼作为钻孔灌注桩的重要组成部分，其制作质量直接关系到桩的承载能力和稳定性。
接下来，让我们详细了解一下钻孔灌注桩钢筋笼的制作过程。
一、材料准备制作钢筋笼首先要准备好所需的材料。
通常，主筋一般采用HRB400 或 HRB500 级钢筋，箍筋多采用 HPB300 级钢筋。
钢筋的质量应符合国家相关标准，要有合格的质量证明书和检验报告。
在进场时，还需对钢筋进行抽样复验，确保其力学性能和化学成分满足设计要求。
同时，还要准备好一些辅助材料，如焊条、扎丝等。
焊条应根据钢筋的材质选择合适的型号，确保焊接质量。
扎丝一般采用 20 号或 22号铁丝，用于绑扎箍筋和主筋。
二、钢筋笼制作场地选择合适的制作场地也很重要。
场地应平整、坚实，有足够的空间来摆放钢筋和进行加工制作。
为了防止钢筋笼在制作过程中发生变形，场地最好设置在硬化地面上。
在场地周围，还应设置必要的排水设施，以排除雨水和施工废水，保持场地干燥。
此外，要合理规划场地的功能分区，如原材料堆放区、加工区、成品存放区等，以提高制作效率和保证制作质量。
三、钢筋加工1、主筋加工主筋的长度应根据桩长和设计要求进行确定。
在加工主筋时，一般先将钢筋调直，去除表面的锈迹和油污。
然后，使用钢筋切断机将钢筋按照设计长度进行切断。
切断后的钢筋端部应平整，不得有马蹄形或弯曲现象。
对于需要连接的主筋，常见的连接方式有焊接和机械连接。
焊接时，应保证焊缝饱满、均匀，不得有夹渣、气孔等缺陷。
机械连接则应符合相应的技术规程要求，确保连接强度和可靠性。
2、箍筋加工箍筋的形状和尺寸应根据设计图纸进行加工。
通常，箍筋采用圆形或螺旋形。
在加工箍筋时，先将钢筋调直，然后使用钢筋弯曲机将其弯曲成所需的形状。
箍筋的弯曲半径应符合规范要求，以保证箍筋的力学性能。
四、钢筋笼的组装1、制作加强筋在钢筋笼的每隔一定距离，需要设置加强筋，以增强钢筋笼的整体刚度。
钻孔灌注桩钢筋笼制造安装钻孔灌注桩是一种常用的地基处理技术，它通过在地下形成孔洞，然后将钢筋笼送入孔洞，并与周边土壤灌注混凝土，形成一个坚固的基础支撑结构。
钢筋笼在钻孔灌注桩中起着至关重要的作用，它不仅能提供强大的承载力，还能增加桩的抗弯和抗剪能力。
钢筋笼的制造首先需要确定桩的设计要求和规格，根据钻孔灌注桩的直径、深度、承载力要求、形状等参数来确定钢筋笼的尺寸和配置。
一般来说，钢筋笼应由高强度钢筋通过焊接、绑扎等方式组成，并满足相关标准的要求。
在制造钢筋笼的过程中，要注意以下几点：首先，确定钢筋笼的尺寸和配置。
根据桩的直径和深度，确定钢筋笼的直径和长度，并根据工程需求，确定钢筋的布置和层数。
通常情况下，为了增加钢筋笼的抗弯和抗剪能力，会适当增加横向和纵向的钢筋。
其次，选择合适的钢筋材料。
钢筋笼应选用质量可靠、符合相关标准的高强度钢筋。
选择合适的钢筋可以保证钢筋笼的承载能力和使用寿命。
在选材过程中，应注意材料的产地、规格、批号等信息，以确保钢筋笼的质量。
然后，进行钢筋的加工和制作。
根据钢筋的设计要求，将钢筋切割、弯曲、焊接等工艺加工成所需的形状和尺寸。
在加工过程中，要注意对钢筋的加工质量进行控制，确保钢筋的几何尺寸和形状符合设计要求。
最后，进行钢筋笼的安装。
在进行钢筋笼的安装时，要根据桩基的孔洞尺寸和钢筋笼的尺寸，确保钢筋笼能够顺利送入孔洞，并保持垂直稳定。
在送入钢筋笼之前，还需在孔洞中进行清理和湿润处理，确保灌注混凝土的质量。
在钻孔灌注桩的施工中，钢筋笼的制造和安装是一个关键的环节。
合理的制造和安装钢筋笼，可以提高桩的承载力和稳定性，确保工程的质量和安全。
因此，在进行钻孔灌注桩工程时，务必重视钢筋笼的制造和安装过程，并按照相关标准和规范进行操作，以确保工程的顺利进行和圆满完成。
钻孔灌注桩钢筋笼吊装方案一、准备工作1.钻孔灌注桩施工现场的准备，包括搭建起重设备、临时搭建吊装平台等。
2.钢筋预制工作，根据设计要求预先制作好钢筋笼，确保其质量符合要求。
3.吊装设备的准备，包括吊车、起重机等，检查设备的工作状态和稳定性，并进行必要的维护和保养。
4.协调好各个参与吊装工作的人员，确保各个环节的衔接和协作顺畅。
二、吊装前的检查1.对于钢筋笼进行全面检查，包括确认钢筋笼的形状、尺寸、数量等是否符合设计要求，确保钢筋笼的质量和完整性。
2.检查吊装设备的工作状态，包括起重机的电气设备、绳索、钩子等，确保其正常工作和安全可靠。
3.检查吊装平台的稳定性，确保其能够承受钢筋笼的吊装重量。
三、吊装计算1.根据钢筋笼的尺寸、形状和重量，计算出所需的起重设备的吊装能力。
2.安全系数的考虑，确保吊装设备的能力要大于钢筋笼的重量。
四、吊装顺序1.在施工现场根据孔口的位置和条件设置好钢筋笼的吊装点，并通过吊车或起重机将钢筋笼吊装到预定位置。
2.通过吊车或起重机将钢筋笼调整到合适的位置，确保桩基施工的准确性和质量。
可以使用专用设备进行调整和固定。
3.在吊装过程中，要注意与周围设施的保持安全距离，确保吊装过程的安全性。
4.吊装完毕后，检查钢筋笼是否与孔口中心线、孔口直径等要求相匹配，确认无误后进行灌注作业。
五、安全注意事项1.吊装过程中要保持沟通畅通，协调好各个团队的工作，确保各个环节的准确性和安全性。
2.确保起重设备的安全使用，严禁超载和超高吊装。
3.在施工现场设置警示标志，确保周围人员的安全。
4.在吊装过程中，要注意预防因风力、震动或其他外部原因导致的意外。
综上所述，钻孔灌注桩钢筋笼的吊装方案涉及到准备工作、吊装前的检查、吊装计算、吊装顺序和安全注意事项等多个方面。
通过合理的组织和计划，能够确保钢筋笼吊装的效率和安全性，为后续的桩基施工提供了可靠的保障。
1作业准备1.1技术准备施工图已到位，经过审核已澄清有关技术问题，技术人员已认真熟悉施工图纸、范及技术标准。
人员经培训合格后进场，特种工持证上岗。
安全防护用品：穿绝缘鞋、戴绝缘手套和防护面罩或深色防护眼罩等已发放给操作人员，操作人员熟知使用方法。
1.2材料准备钢筋已到达现场，其品种、级别和规格符合设计要求，并附有产品合格证、附件清单和有关材质报告单或检查报告，现场质检员已按要求进行外观检查。
检查每批钢筋的外观质量。
钢筋表面不得有裂纹、结疤和折叠；表面的凸块和其它缺陷度的深度和高度不得大于所在部位尺寸的允许偏差钢筋的级别、直径是否与设计相符，查验出厂证明书及复试报告单是否符合有关标准要求。
进行可焊性试验和焊接参数试验，取得相应的焊接参数。
按材料表或技术交底书进行配料。
钢筋加工棚，对场地进行硬化，修整完排水系统，规划场地。
2技术要求2.1所使用的机械及设备具有合格的出场证明及使用期限。
2.2在大面积进行钢筋笼加工及安装前进行施工工艺试验，确定工艺参数。
3施工程序及工艺流程3.1施工程序主要施工程序为；原材料报检f可焊性试验f焊接参数试验f设备检查f施工准备 -台具模具制作一钢筋笼分节加工一声测管安制一钢筋笼底节吊放一第二节吊放一校正、焊接f最后节定位。
3.2 工艺流程台模、模具放样施工钢筋检验、试验、报验-__钢筋放样、下料声测管报验、安装-__钢筋笼分节加工--- 钢筋笼报检吊放最后一节并定位4施工要求4.1钢筋储存4.1.1 钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。
4.1.2 钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于300mm应加以遮盖。
4.2 钢筋的除锈4.2.1 加工方法钢筋均应清除油污和捶打能剥落的浮皮、铁锈。
大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。
4.2.2 注意事项及质量要求如除锈后钢筋表面有严重的麻坑、斑点等。
已伤蚀截面时，应降级使用或剔出不用，带有蜂窝状锈迹钢筋，不得使用。
4.3 钢筋配料整形4.3.1 配料单编制：钢筋应平直、无局部弯折，对弯曲的钢筋应调直后使用。
调直可采用冷拉或调直机调直冷拉法多用于较细钢筋的调直，调直机多用于较粗钢筋的调直, 采用冷拉法调直时应匀速慢拉，1级钢筋冷拉率应三2%,牌号钢筋冷拉率应三1%.用调直机调直钢筋时，表面伤痕不应使截面面积减少5%以上。
调直后的钢筋应平直、无局部弯折，冷拔低碳钢筋表面不得有明显擦伤。
4.4 钢筋下料4.4.1 下料前认真核对钢筋规格、级别及加工数量，无误后按配料单下料。
4.4.2 钢筋弯曲成型前，应根据配料表要求长度分别截断，通常用钢筋切断机进行。
在缺乏设备时，可用断丝钳、手动液压切断。
在钢筋切断前，先在钢筋上用粉笔按配料单标注下料长度将切断位置做明显标记，切断时，切断标记对准刀刃将钢筋放入切割槽将其切断。
4.4.3 应将同规格钢筋根据不同长短搭配、统筹排料；一般先断长料。
后断短料，一减少短头和损耗。
避免用短尺量长料，防止产生累计误差，应在工作台上标出尺寸、刻度，并设置控制断料尺寸用的挡板。
切断过程中如发现劈裂、缩头或严重的弯头等，必须切除，切断后钢筋断口不得有马蹄形或起弯等现象，钢筋长度偏差不得小于± 10mm4.4.4 钢筋半成品宜在加工棚内集中加工。
4.5 钢筋的弯曲成型4.5.1 加工方法钢筋的弯曲成型多用弯曲机进行。
螺旋形钢筋成型，小直径可用手摇滚筒成型；较粗钢筋。
可在钢筋弯曲机的工作盘上设一个型钢制成的加工圆盘，盘外直径相当于需加工螺旋筋的内径，插孔相当于弯曲机扳柱间距，使用时将钢筋一头固定，即可按一般钢筋弯曲加工方法弯成所需的螺旋形钢筋。
4.5.2 注意事项及质量要求钢筋弯曲时应将个弯曲点位置划出，划线尺寸应根据不同弯曲角度和钢筋直径扣除钢筋弯曲调直值。
划线应在工作台上进行，如无划线台而直接以尺度量化线时，应使用长度适当的木尺接量，以防发生差错。
第一根钢筋弯曲成型后，应与配料表进行复核，复核要求后再成批加工。
成型后的钢筋要求形状正确，平面上浮无凹曲。
弯点处无裂缝。
其尺寸允许偏差为：全长土10mm箍筋边长土5mm箍筋边长土5mm4.6 钢筋的连接接头4.6.1 焊工必须经考试合格后持证上岗。
钢筋焊接前，必须根据施工条件进行试焊，确定工艺参数，试样数量应与检查验收每批抽样数量要求相同。
施工时，操作人员严格执行工艺参数，施工员、质量员对焊机参数、接头质量随机抽样，确保焊接过程监控到位。
4.6.2 钢筋电弧焊所用焊条牌号应复核设计要求，其性能应符合现行国家标准《碳钢焊条》(GB/T5117-1995)或《低合金钢焊条》(GB/T5118-1995)的规定。
463 主筋焊接接头的设置要避开弯曲处，距弯曲点的距离不得小于10d,同一根钢筋尽量少设接头。
4.7 钢筋笼加工成型4.7.1 钢筋笼加工场地分节制作，根据具体吊装能力确定每节长度，加工必须按照钢筋配料单或技术交底进行，严禁随意、私自更改制作方式。
下料前，必须先进行拉直，然后对号加工下料，并分类标时排放。
钢筋笼制造在专用胎具上或台架上进行，钢筋的间距必须至少采用两个间距定位架来进行定位，禁止工人手扶固定间距，保证其主筋和箍筋的轴线、平顺度和间距符合设计要求规范误差要求。
1 钢筋笼的成型：在一块坚实平整的场地上，按每间隔2.0m 铺上枕木枋形成钢筋笼的制作平台, 在平台上铺设主筋时应考虑到主筋的焊接在同一截面不超过50%，焊接的接头应错开布置，且错开的焊接接头间相互距离不少于1m然后按设计图纸在主筋上每隔2m设立一道加劲箍，在加劲箍定位焊接时必须注意保证其平面与主筋垂直，按设计图纸的主筋间距、根数在加劲箍上划上记号，将排列好后的主筋按规定的间距焊牢在加劲箍上2 主筋及加劲箍的制作：为了保证两搭接电焊的主筋受力在同一轴线上，在焊接前应将两钢筋接头端搭接长度范围内的钢筋预先按50折向一侧，如图4.7.1-1 。
加劲箍应在按设计加劲箍内径制作的定型圆平台上(在12mm冈板上用长10c m的①25钢筋沿圆周焊成定型圆) 卷制焊接而成。
钢筋的焊接必须由具有电焊工证的熟练的工人操作，使用的电焊条必须与钢筋等级型号一致，使用的电流量不宜过大, 以免烧伤主筋，焊接处的焊缝应饱满，不得烧伤筋肋，焊渣应清除干清。
1) 主筋接头采用双面焊接，焊长度应符合规范要求(双面焊接长为5d)，且必须保证搭接的两主筋位于同一轴线上。
如图4.7.1-1 。
图4.7.1-1主筋同轴线焊接方法注：L为双面焊接长度5d。
2) 加劲箍接头采用双面焊接，且焊接长度符合图纸设计要求：不小于25cm。
4.7.2 螺旋筋的安装，螺旋筋设置在主筋外侧，螺旋箍筋缠绕要紧密。
防止离鼓，采用帮条焊接与主筋连接成型。
螺旋筋与主筋连接先点焊在主筋上，然后用帮条焊接成型。
4.7.3 加强筋设于主筋内侧。
加强筋与主筋的连接采用电弧焊，必须焊牢，要求严格控制电流大小，不得烧伤主筋。
4.8 钢筋笼出场报检成型后的钢筋笼自检合格后报监理验收，验收合格后挂牌置于场地处存放。
4.9 钢筋笼运输与现场堆放钢筋笼在搬运和吊装时，需做好保护措施避免钢筋笼变形。
吊装采用吊车，吊点设两个，在吊装过程中要轻吊轻放。
运输采用平板车运输至工点，用吊机将钢筋笼吊入孔中。
钢筋笼吊装入孔要将钢筋骨架中心与桩孔对中后插入孔内，下放过程中要保持钢筋笼垂直。
4.10 钢筋笼下沉与连接4.10.1 沉放时要采用逐段吊装逐段沉放的方法，已插入的钢筋笼，利用钢管或型钢通过其架立筋将该段承托临时固定。
上段钢筋笼由吊车临时吊住呈悬吊状态，上下两段对中使其成为一条直线后，找正主筋位置并利用吊坠由前后左右控制垂直度，调整完成后进行临时焊接，焊缝长度为10d。
焊接时间不超过2h，必要时，采用多人对称同时进行焊接。
电焊工要持证上岗，严禁漏焊。
4.10.2 两节钢筋笼连接时，50%的钢筋接头需错开，接头间相互距离不得小于1m连接时，上下两节的钢筋笼主筋轴心必须对齐。
连接完成后，按要求补焊箍筋使其形成整体。
上下节对接完成后，拔掉承托用的钢管或型钢，继续沉放钢筋笼，为避免钢筋笼撞孔壁，要缓慢沉放，并将吊索置于钢筋笼轴线上，不使其摇晃。
4.10.3 在钢筋笼上端均匀设置吊点，其吊点要有足够的强度和刚度，保证钢筋笼在起吊时不变形。
4.10.4 钢筋笼入孔吊环必须保证4 根，要根据控制平台标高位置，准确计算并确定长度及焊接位置，确保钢筋笼位置标高准确。
吊环钢筋的搭接长度及焊缝采用准焊缝。
固定钢筋笼的横担要有足够的强度及刚度，横担支点要平，卡环要牢。
杜绝钢筋吊环高程偏差、横担支点不平及卡环不牢造成钢筋笼整体倾斜及上浮的现象。
钢筋笼安放要对准孔位，其顶面标高和平面位置的误差均不得大于10cm就位后要牢固定位，以免在灌注混凝土过程中发生掉笼或浮笼现象。
4.11 声测管制造和安装4.11.1 声测管采用钢管，外孔径为57mm壁厚为3.0 mm其数量及布置按按设计要求均设置3根。
检测管每节段一般为8m，节间用外孔径为70mm壁厚为6mm的套管焊接。
4.11.2 声测管在钢筋笼制造场预先安装在已成型的钢筋笼上，声测管要下端采用D76*10 Q235钢板封闭，上端加盖，管内无异物；声测管采用绑扎方式进行，预防连接处断裂或堵管现象；连接处要光滑过度，不漏水；管口要高出桩顶200mm以上，且各声测管管口高度要一致，成型后的声测管要垂直、相互平行，防止堵塞现象。
5 劳动力组织5.1 施工人员应结合施工方案。
机械、人员组合、工期要求进行合理配置。
6 材料要求6.1 钢筋进场时，应附有质量出场证明书或出场检验报告单，应进行外观检查，并将外观检查不合格的钢筋及时剔除。
6.2 核对每捆或每盘钢筋上的标志是否与出场质量证明书的型号、批号相同，规格及型号是否符合设计要求。
7 设备机具配置主要施工机具设备对焊机及配套的对焊平台、调直机、除锈机或钢丝刷、钢筋切割机、钢筋弯曲机、电焊手套、绝缘鞋、防护深色眼镜，其数量配备根据加工厂大小确定。
8 质量控制及检验8.1 质量控制8.1.1 钢筋原材料质量：钢筋进场后必须按照规定的频次检验合格后方可使用，不合格材料禁止使用。
8.1.2 钢筋接头质量：钢筋焊接质量频次检验合格，钢筋焊接接头符合规范及设计的规定。
8.1.3 钢筋笼主筋间距：严格控制主筋间距，间距偏差控制在± 0.5d 以内。
8.1.4 钢筋笼保护层厚度：按照施工图的要求均匀布置好定位钢筋。
确保桩体保护层符合设计要求。
8.1.5 钢筋笼标高和平面定位：钢筋笼安装定位时，根据护筒标高准确计算吊筋长度，并根据护筒埋设时的偏差合理调整钢筋笼的位置。
