多路输出反激式开关电源设计要点说明

（二 〇 一 五 年 六 月本科毕业设计说明书 学校代码： 10128 学 号： ************题 目：多路输出反激式开关稳压 电源的设计 学生姓名：XXX 学 院：电力学院 系 别：电力系 专 业：x x x x x x x 班 级：x x x 指导教师：XXX 副教授摘要开关电源是重要的动力之源。

尽管开关电源的电路可以千变万化，但器基本构成却大致相同。

开关电源的特点有体积小、质量轻、效率高、稳压范围宽等等。

凭借这些优点，很快代替了传统的线性稳压电源，并且在各种电子和电气产品中得到广泛应用，而众多开关电源中的反激式开关电源因为其所需元件少、拓扑结构简单、效率高等优点被广泛使用与多路输出、功率较小的电路当中。

本文设计主要基于TOPSwitch系列，通过EMI滤波、整流桥整流对220V 交流进行整流，光耦合反馈、TL431稳压配合TOPSwitch控制，变压器的降压，TOPSwith的PWM脉宽调制控制功能实现稳定输出，实现两路输出一路为15V，1A；另一路为5V，3A。

其中，TOPSwitch为核心，通过控制脉冲电压占空比控制反击式变换器的开通与关断，实现了电子设备对电源的要求，也抑制了对电网的干扰。

整个设计电路采用最新的，也较简单的电路设计，具有结构紧凑、开关平率高、性能可靠、输入电压范围宽、输出效率高等优点。

关键词：反激式变换器；开关电源；PWM控制AbstractSwitch regulated power supply is the most important energy source.Although the kinds of switch power supply have a lot,but they have the same basic after all.The advantages of switch power supply are smaller size,light weight,high efficiency and a wide range of voltage and so on. With so many advantages, the type switch take the place of the traditional switch rapidly, so it is abroad used into many electron and electric production.The most of the flyback switch power supply is widely used in circuit which is multiplexed output and less power,because of its simple structure and less demand for peripherals.This design is based on TOPSwich series, which relies on EMI filtration.The rectifier bridge rectifier on 220V AC.Optical coupling feedback. TL431 voltage regulator cooperation with TOPSwitch control.Reduction voltage of transfomer. The ability of PWM pulse width modulation control of TOPSwitch. It can make two output come ture.One is 15V;1A another is 5V;3A.The TOPSwitch is the center. It works by control off or on of the voltage duty ratio and the flyback converter. It make requirements of electronic equipment for source come true and inhibits grid interference,too.The whole circuit use newest and simplest design,which has characteristic is compact structure,high frequency,property reliable etc.Key words: Fiyback convert;Switch power ; PWM control目录第一章绪论 (1)1.1开关电源背景及意义 (1)1.2课题研究方案 (2)1.3论文主要做的工作 (2)第二章多路输出反激式开关电源介绍 (4)2.1 TOPSwitch200系列介绍 (4)2.2电源系统整体结构框图 (4)2.3反激式变换器的原理 (5)第三章多路输出反激式开关各级电路分析及设备选择 (7)3.1保护电路的选择 (7)3.2电源滤波器的计算与选择 (7)3.3整流桥的选择与计算 (8)3.4输入滤波电容的计算 (9)3.5钳位电路的选择 (9)3.6高频变压器的计算与选择 (10)3.7反馈电路的原理及结构 (14)3.8磁珠 (16)第四章实验结果分析 (17)第五章总结和展望 (19)参考文献 (20)附录 (21)谢辞 (22)第一章绪论1.1开关电源背景及意义今天是信息时代，电子技术迅速发展，开关电源也逐渐走上了时代的舞台，采用开关电源技术能够减小电源体积，提高功率密度和电源效率，节省大量的铜、铁等有色金属，当前实现中功率和小功率电源的方法就是使用反激是开关电源技术。

反激式开关电源设计详解一、工作原理1.开关管控制：反激式开关电源中，开关管起到了关键的作用。

当输入电压施加在开关管上时，开关管处于导通状态，此时电流流经变压器和输出电路，能量存储在变压器核心中。

当输入电压施加在开关管上时，开关管处于截止状态，此时能量释放，通过一对二极管和电容器形成输出脉冲电流。

2.变压器作用：反激式开关电源中的变压器主要用于将输入电压转换为所需的输出电压。

在导通状态下，输入电压施加在变压器的一侧，能量存储在变压器的磁场中。

在截止状态下，变压器的磁场崩溃，能量释放到输出电路中。

3.输出电路过滤：输出电流通过一对二极管和电容器形成脉冲电流。

为了使输出电流更加稳定，需要通过电容器对输出电流进行滤波，降低脉冲幅度，使输出电压更加平稳。

二、基本结构1.输入滤波电路：由于输入电源通常含有较多的噪声和干扰，为了保障开关电源的正常工作，需要在输入端添加一个滤波电路，通过滤波电容和电感将输入电压的尖峰和噪声滤除。

2.开关控制电路：开关控制电路用于对开关管进行控制，使其在合适的时机打开和关闭。

常见的控制方式有定时控制和反馈控制两种。

3.开关管：开关管在反激式开关电源中起到了关键的作用。

常见的开关管有MOS管、IGBT管等，其特性包括导通损耗、截止损耗和开关速度等。

4.变压器：变压器用于将输入电压变换为所需的输出电压。

同时，变压器还能起到隔离输入电源和输出负载的作用，保护负载。

5.输出整流滤波电路：输出整流滤波电路用于对输出电流进行整流和滤波，使输出电压更加稳定。

三、常见设计方法1.脉冲宽度调制（PWM）控制：PWM是一种常用的反激式开关电源控制方法，通过控制开关管的导通时间来调节输出电压和电流。

PWM控制能够实现较高的效率和较低的输出波纹，但需要一定的控制电路。

2.变压器匹配设计：在设计反激式开关电源时，需要合理选择变压器的匝数比，以实现所需的输入输出电压转换。

同时，还需要考虑变压器的大小和功耗。

反激式开关电源电路设计一、反激式开关电源的基本原理1.输入滤波电路：用于对输入电压进行滤波，消除噪声和干扰。

2.整流电路：将输入交流电压转换为直流电压。

3.开关变压器：通过变压器实现电压的升降。

4.开关管：通过快速开关控制电源的输出。

5.输出滤波电路：对输出电压进行滤波，减小纹波。

二、反激式开关电源的设计步骤1.确定需求：首先需要确定设计要求，包括输出电压和电流、负载稳定性要求、效率要求等。

2.选择开关管和变压器：根据需求选择合适的开关管和变压器，考虑其最大工作电流和功率损耗。

3.转换频率的选择：根据应用的具体要求，选择合适的转换频率。

较高的频率可以减小变压器的尺寸，但也会增加开关管的功耗。

4.控制电路设计：设计开关管的控制电路，包括驱动电路和保护电路，确保开关管的正常工作和保护电路的可靠性。

5.输出滤波电路设计：设计输出滤波电路，用于滤除输出电压中的高频噪声和纹波，提高稳定性和负载能力。

6.开关电路设计：设计开关电路，确保开关管的快速开关和可靠性。

7.其他辅助电路设计：如过温保护电路、过流保护电路等。

8.电路板布局和布线：根据电路设计和要求进行电路板布局和布线，提高电路的可靠性和稳定性。

9.电路仿真和调试：使用仿真软件对设计的电路进行仿真分析，并进行实际的电路调试，确保电路的可靠性和稳定性。

三、反激式开关电源设计的注意事项1.高效率设计：选择合适的元件和电路设计，减小功率损耗，提高电源的整体效率。

2.稳定性设计：考虑负载稳定性的要求，选择合适的控制策略和滤波电路，提高电源的稳定性和负载能力。

3.保护设计：考虑过温、过流、短路等保护功能的设计，保护电源和负载器件的安全。

4.电磁兼容设计：反激式开关电源中产生的高频噪声易对其他电子设备产生干扰，需要采取适当的电磁屏蔽和滤波措施。

5.安全性设计：合理设置安全保护电路和安全措施，确保电源在故障情况下能够及时切断电源，保护用户的安全。

通过以上步骤和注意事项，可以设计出一台高效、稳定、安全的反激式开关电源，满足不同应用领域的需求。

反激式开关电源设计方法1.工作原理反激式开关电源是一种将线性变压器替换为变压器型电感器的开关电源。

它的工作原理是通过开关管周期性的打开和关闭，将直流电源的电能经过变压器转化为需要的输出电压。

当开关管打开时，电流从电源流入变压器进行储能；当开关管关闭时，储存在变压器中的电能会通过二次侧电容器得以释放，并输出到负载上。

2.主要组成部分(1)输入滤波电路：用来消除电源输入端的干扰信号，保证稳定的输入电压。

(2)整流电路：将交流输入电压转化为直流电压，常采用整流桥整流。

(3)激励电路：用来控制开关管的导通和关闭，以实现变压器的能量转移。

(4)变压器：用来完成电能的变换和隔离，将输入端的电能转换为所需的输出电能。

(5)输出电路：包括输出电容和输出滤波电路，用来滤除开关产生的高频脉冲，以得到稳定的输出电压。

3.设计要点在进行反激式开关电源设计时(1)确定输出电压和电流需求：根据实际应用需求，确定所需的输出电压和电流，并根据负载特性选择合适的功率等级。

(2)选择合适的开关管和变压器：根据负载需求和电路参数，选择合适的开关管和变压器，以保证输出电压和效率的要求。

(3)控制开关频率和占空比：根据负载要求和电路特性，选择合适的开关频率和占空比，以保证输出电压的稳定性和整体效果。

(4)进行热设计和保护措施：由于开关管会产生较高的温度，需要进行合理的热设计，同时添加保护电路，如过流保护、过温保护等，以保证电路的安全性和可靠性。

(5)进行EMC设计和测试：由于开关电源会产生较大的电磁干扰，需要进行EMC设计和测试，以满足相关的国际标准要求。

总结：反激式开关电源是一种常用的电源设计方案，其设计方法包括确定输出需求、选择合适的器件、控制开关频率和占空比、进行热设计和保护措施，以及进行EMC设计和测试。

通过合理的设计和选择，可以实现高效率、小型化的电源方案，满足各种电子设备的需求。

多路输出电源对于电源应用者来讲，一般都希望其所选择的新巨电源产品为“傻瓜型”的，即所选择的电源电压只要负载不超过电源最大值，无论系统的各路负载特性如何变化，而各路电源电压依然精确无误。

仅就这一点来讲，目前绝大多数的多路输出电源是不尽人意的。

为了更进一步说明多路输出电源的特性，首先从图1所示多路输出开关电源框图讲起。

从图1可以看到，真正形成闭环控制的只有主电路Vp，其它Vaux1、Vaux2等辅电路都处在失控之中。

从控制理论可知，只有Vp无论输入、输出如何变动(包括电压变动，负载变动等)，在闭环的反馈控制作用下都能保证相当高的精度(一般优于0.5%)，也就是说Vp在很大程度上只取决于基准电压和采样比例。

对Vaux1，Vaux2而言，其精度主要依赖以下几个方面：1)T1主变器的匝比，这里主要取决于Np1：Np2或Np1：Np32)辅助电路的负载情况。

3)主电路的负载情况注：如果以上3点设定后，输入电压的变动对辅电路的影响已经很有限了。

图1在以上3点中，作为一个具体的开关电源变换器，主变压器匝比已经设定，所以影响辅助电路输出电压精度最大的因素为主电路和辅电路的负载情况。

在开关电源产品中，有专门的技术指标说明和规范电源的这一特性，即就是交叉负载调整率。

为了更好地讲述这一问题，先将交叉负载调整率的测量和计算方法讲述如下。

电源变换器多路输出交叉负载调整率测量与计算步骤1)测试仪表及设备连接。

2)调节被测电源变换器的输入电压为标称值，合上开关S1、S2…Sn，调节被测电源变换器各路输出电流为额定值，测量第j路的输出电压Uj，用同样的方法测量其它各路输出电压。

3)调节第j路以外的各路输出负载电流为最小值，测量第j路的输出电压ULj。

4)按式(1)计算第j路的交叉负载调整率SIL。

SIL=×100%(1)式中：ΔUj为当其它各路负载电流为最小值时，Uj与该路输出电压ULj之差的绝对值；Uj为各路输出电流为额定值时，第j路的输出电压。

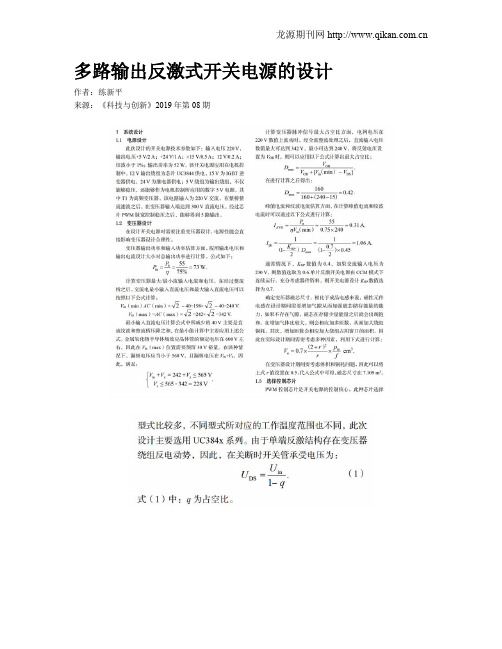

多路输出反激式开关电源的设计作者：练新平来源：《科技与创新》2019年第08期摘要：多路输出反激式开关电源主要是以UC3844作为控制核心，详细设计了缓冲吸收、EMI滤波、启动与驱动、高频变压器等多种具体模块电路，并对开关电源电路参数进行优化设计，验证设计样机的合理性。

关键词：多路输出;反激式开关电源;技术参数;变压器中图分类号：TN86文献标识码：ADOI：10.15913/ki.kj ycx.2019.08.0581 系统设计l.l 电源设计此次设计的开关电源技术参数如下：输入电压220V，输出电压+5 V/2A;+24 V/lA;±15V/0.5A;12 V/0.2A;纹波小于l%;输出功率为52W。

该开关电源应用在电机控制中。

12V输出绕组为芯片UC3844供电，15V为IGBT逆变器供电，24V为继电器供电;5V绕组为输出绕组，不仅能够稳压，还能够作为电机控制所应用的数字5V电源。

其中Tl为高频变压器，该电路输入为220V交流，在整桥整流滤波之后，在变压器输入端达到300 V直流电压。

经过芯片PWM脉宽控制稳压之后，能够得到5路输出。

1.2 变压器设计在设计开关电源时需要注重变压器设计，电源性能会直接影响变压器设计合理性。

变压器输出功率和输入功率估算方面，按照输出电压和输出电流设计大小对总输出功率进行计算，公式如下：通常情况下，KRP数值为0.4，如果交流输入电压为230 V，则数值选取为0.6.单片反激开关电源在CCM模式下连续运行。

充分考虑器件资料，则开关电源设计KRP数值选择为0.7.确定变压器磁芯尺寸。

相比于成品电感来说，磁性元件电感在设计期间需要增加气隙从而加强磁芯储存能量的能力，如果不存在气隙，磁芯在存储少量能量之后就会出现饱和。

在增加气体比较大，则会相应加多匝数，从而加大绕组铜耗。

其次，增加匝数会相应加大绕组占用窗口的面积。

因此在实际设计期间需要考虑多种因素，利用下式进行计算：在变压器设计期间要考虑体积和铜耗问题，因此可以将上式r值设置在0.5，代入公式中可得，磁芯尺寸在7.109 m3。

多路输出反激式开关电源设计随着现代科技的高速发展，功率器件的不断更新，PWM技术的发展日趋完善，开关电源正朝着短、小、轻、薄的方向发展。

本文介绍了一种基于TOPSwith系列芯片设计的小功率多路输出AC／DC开关电源的原理及设计方法。

设计要求本文设计的开关电源将作为智能仪表的电源，最大功率为10 W。

为了减少PCB的数量和智能仪表的体积，要求电源尺寸尽量小并能将电源部分与仪表主控部分做在同一个PCB上。

考虑10W的功率以及小体积的因素，电路选用单端反激电路。

单端反激电路的特点是：电路简单、体积小巧且成本低。

单端反激电路由输入滤波电路、脉宽调制电路、功率传递电路(由开关管和变压器组成)、输出整流滤波电路、误差检测电路(由芯片TL431及周围元件组成)及信号传递电路(由隔离光耦及电阻组成)等组成。

本电源设计成表面贴装的模块电源，其具体参数要求如下：输出最大功率：10W输入交流电压：85～265V输出直流电压／电流：+5V，500mA；+12V，150mA；+24V，100mA纹波电压：≤120mV单端反激式开关电源的控制原理所谓单端是指TOPSwitch-II系列器件只有一个脉冲调制信号功率输出端一漏极D。

反激式则指当功率MOSFET导通时，就将电能储存在高频变压器的初级绕组上，仅当MOSFET关断时，才向次级输送电能，由于开关频率高达100kHz，使得高频变压器能够快速存储、释放能量，经高频整流滤波后即可获得直流连续输出。

这也是反激式电路的基本工作原理。

而反馈回路通过控制TOPSwitch器件控制端的电流来调节占空比，以达到稳压的目的。

TOPSwitch-Ⅱ系列芯片选型及介绍TOPSwitch-Ⅱ系列芯片的漏极(D)与内部功率开关器件MOSFET相连，外部通过负载电感与主电源相连，在启动状态下通过内部开关式高压电源提供内部偏置电流，并设有电流检测。

控制极(C)用于占空比控制的误差放大器和反馈电流的输入引脚，与内部并联稳压器连接，提供正常工作时的内部偏置电流，同时也是提供旁路、自动重起和补偿功能的电容连接点。

多路输出开关电源的设计及应用原则多路输出开关电源是一种电力电子设备，它可以从交流电源中提供多个不同电压和电流的直流电输出。

在设计和应用多路输出开关电源时，有几个重要的原则需要考虑。

1. 选定合适的开关电源拓扑结构：多路输出开关电源可以采用多种拓扑结构，例如非隔离型Buck、Boost、Buck-Boost和隔离型Flyback、Forward等。

选择合适的拓扑结构需要考虑输出电压、输出功率和成本等因素。

2. 合理设计输出电压和电流的等级：多路输出开关电源通常需要提供不同电压和电流级别的输出。

在设计时，应根据实际需求合理确定输出电压和电流的等级，并确保满足负载的功率需求。

3. 增加输出电压和电流的调节功能：多路输出开关电源应具备电压和电流的调节功能，以满足不同负载的需求。

可以通过采用可调电压稳压器（例如LM317）或数字控制芯片（例如TL494）来实现。

4. 合理设计电源滤波电路：多路输出开关电源需要具备良好的电源滤波电路，以降低输入和输出端的电磁干扰。

可以采用电容、电感和磁珠等元件来设计滤波电路，并确保滤波效果良好。

5. 保证输出电压和电流的稳定性：输出电压和电流的稳定性是多路输出开关电源设计中的重要指标。

可以采用反馈控制回路和稳压芯片等来保证输出电压和电流的稳定性。

多路输出开关电源的应用范围广泛，常见应用包括：1. 电子设备：多路输出开关电源可以为电子设备提供不同电压和电流的直流电源，例如计算机、通信设备、工业自动化设备等。

2. 医疗设备：多路输出开关电源可以为医疗设备提供稳定、可靠的电源，例如医用仪器、电子监护设备等。

3. 光电设备：多路输出开关电源可以为光电设备提供适合的电压和电流，例如LED照明、激光器、光纤通信设备等。

4. 电源适配器：多路输出开关电源可以用作电源适配器，为各种便携电子设备充电，例如手机、平板电脑、笔记本电脑等。

需要注意的是，在使用多路输出开关电源时，应确保正确安装和连接，避免电气安全问题。

多路输出反激式开关电源的反馈环路设计引言开关电源的输出是直流输入电压、占空比和负载的函数。

在开关电源设计中，反馈系统的设计目标是无论输入电压、占空比和负载如何变化，输出电压总在特定的范围内，并具有良好的动态响应性能。

电流模式的开关电源有连续电流模式(CCM)和不连续电流模式(DCM)两种工作模式。

连续电流模式由于有右半平面零点的作用，反馈环在负载电流增加时输出电压有下降趋势，经若干周期后最终校正输出电压，可能造成系统不稳定。

因此在设计反馈环时要特别注意避开右半平面零点频率。

当反激式开关电源工作在连续电流模式时，在最低输入电压和最重负载的工况下右半平面零点的频率最低，并且当输入电压升高时，传递函数的增益变化不明显。

当由于输入电压增加或负载减小，开关电源从连续模式进入到不连续模式时，右半平面零点消失从而使得系统稳定。

因此，在低输入电压和重输出负载的情况下，设计反馈环路补偿使得整个系统的传递函数留有足够的相位裕量和增益裕量，则开关电源无论在何种模式下都能稳定工作。

1 反激式开关电源典型设计图l是为变频器设计的反激式开关电源的典型电路，主要包括交流输入整流电路，反激式开关电源功率级电路(有PWM控制器、MOS管、变压器及整流二极管组成)，RCD缓冲电路和反馈网络。

其中PWM控制芯片采用UC2844。

UC2844是电流模式控制器，芯片内部具有可微调的振荡器(能进行精确的占空比控制)、温度补偿的参考基准、高增益误差放大器、电流取样比较器。

开关电源设计输入参数如下：三相380V工业交流电经过整流作为开关电源的输入电压Udc，按最低直流输入电压Udcmin 为250V进行设计；开关电源工作频率f为60kHz，输出功率Po为60W。

当系统工作在最低输入电压、负载最重、最大占空比的工作情况下，设计开关电源工作在连续电流模式(CCM)，纹波系数为0．4。

设计的开关电源参数如下：变压器的原边电感Lp=4．2mH，原边匝数Np=138；5V为反馈输出端，U5V=5V，负载R5=5Ω，匝数N5V=4，滤波电容为2个2200μF／16V电容并联，电容的等效串联电阻Resr=34mΩ；24V输出的负载R24=24Ω，匝数N24V=17；15V输出的负载R15=15Ω，匝数N15V=1l；一1 5V输出的负载R-15V=15Ω，匝数N-15V=11。
