钢板厚度12（mm）外包高（H ）300(mm)理论重量94.200（kg/㎡）翼缘宽（b ）200(mm)外表面积2
（㎡/㎡）
腹板厚度(t w ）6(mm)翼板厚度（t ）8(mm)理论单重（G ）38.496(kg/m)外表面积
1.388
(㎡/m)
外包高（H ）300(mm)上翼缘宽（b 1）200(mm)下翼缘宽（b 2）150(mm)腹板厚度(t w ）6(mm)上翼厚度（t 1）8(mm)下翼厚度（t 2）10(mm)理论单重（G ）37.6(kg/m)外表面积
1.288
(㎡/m)
钢板单重计算
方向面积。
比重=两块翼缘板+一块腹板
外表面积=2面翼缘外面+2块翼缘内面+4面翼缘厚度+2面腹板外面
比重（kg/㎡）=7.85*钢板厚度（mm）表面积（㎡/㎡）=直接取2，忽略厚度比重=上翼缘板+下翼缘板+腹板外表面积=上翼缘外面+上翼缘内面+下翼缘外面+下翼缘内面+2上翼缘厚度+2下翼缘厚度+2腹板外面
公式：
双轴对称焊接H型钢比重计算单轴对称焊接H型钢比重计算
比重=外圆重量-里圆重量
外表面积=π*d比重=外管重量-里管重量
外表面积=(2a+2b)/1000*1米
比重=矩形方钢截面积*1米*7850
外表面积=(2a+2b)/1000*1米
比重=圆的面积*1m*7850
外表面积=π*d。
压型金属板围护结构构造一、压型金属板围护结构分类压型金属板围护结构可分为非保温围护结构和保温围护结构两大类。
1.非保温围护结构非保温压型钢板围护结构是将单层压型钢板用在建筑物的屋面和墙面上。
它仅用于防风、防雨和外装修，多用在无保温要求的库房、生产车间及其他无保温要求的工程中。
非保温围护结构由于板材为单层，故造价较低。
2.保温围护结构压型金属板保温围护结构可分为夹芯板保温围护结构和现场复合板保温围护结构两类。
（1）夹芯板保温围护结构：将具有保温功能的夹芯板充当围护结构板材。
（2）现场复合板保温围护结构：将单层压型金属板和轻质保温材料，用紧固件和配件在施工过程中分层在现场安装成的围护结构。
其具体构造又有很多种，复合屋面的上层板采用压型金属板，中间为玻璃丝棉或岩棉保温材料，下层可采用镀锌钢丝网片或压型金属板；复合墙面的外层采用压型金属板，中间为玻璃丝棉或岩棉保温材料，内层可采用压型钢板或石膏板等其他板材。
各层材料是在施工现场各自独立分层施工完成的。
二、非保温围护结构细部构造1.板缝连接构造由于压型金属板围护结构为装配式围护结构，板间的拼接缝为渗漏雨水的主要位置，因此板缝的连接构造直接关系到围护结构的防水效果。
目前，国内外有四种板缝连接构造，即自然搭接式、防水空腔式、咬口式、扣盖式，如图11-4所示。
（1）自然搭接式：是采用压型金属板长边搭接一个波的方法。
这种边部形状使屋面板接缝防水存在一定的隐患，不过作墙面时一般不会出现问题。
（2）防水空腔式：是在两个搭接边处形成一个4mm 左右的空腔。
这个空腔切断了两块钢板相附着时会形成的毛细管通路。
同时，空腔内的水柱还会平衡室内外大气静压差造成的雨水渗入室内的现象，这种方法已被应用到新一代压型板的断面形状设计中。
（3）咬口式：可分为180°和360°咬口式。
这种方法是利用咬边机将板材的两搭接边咬合在一起，180°咬边是一种非紧密式咬合；而360°是一种紧密式咬合，因此有一定的气密作用。
压型钢板在围护墙和屋面板的应用[摘要]近年来，轻钢结构大量用于住宅楼、活动房、工业厂房以及仓库等工业与民用建筑中。
轻钢结构采用压型钢板外墙围护结构和压型钢板屋面的建筑物可以使得结构自重大为减轻，主要的承重材料亦可随之减少，整个工程的工作量可大大减少，进一步加快了施工进度，有良好的综合经济效益。
从建筑美学的角度看，压型钢板以其简洁美观的外形、丰富多彩的色调以及灵活的组合方式，以表达不同的建筑风格，美化、协调城乡环境提供了有利条件。
[关键词] 内隔墙；围护墙；压型钢板；安装方法引言压型钢板可以根据制作工艺可以分为彩色压型钢板、镀锌压型钢板，可以根据工程的实际需要加工成V型、U型、梯形或类似这几种形状的波形。
1适用范围和性能特点压型钢板多用作工业厂房及仓库等工业与民用建筑屋面板、外墙板。
压型钢板的性能特点如下：（1）重量轻，保温、隔音，降低建筑耗能。
（2）采用压型钢板作外墙板，可不做抹灰层，直接做面层或装饰层，减少现场湿作业，改善操作环境。
（3）压型钢板施工快、方便、节约钢筋，造价低、强度高、维保费用低。
（4）压型钢板安装后，节点连接可靠，可满足抗震烈度8度设防要求。
（5）压型钢板加工容易、构造轻巧、工艺简单、造型美观实用，可以简化工序。

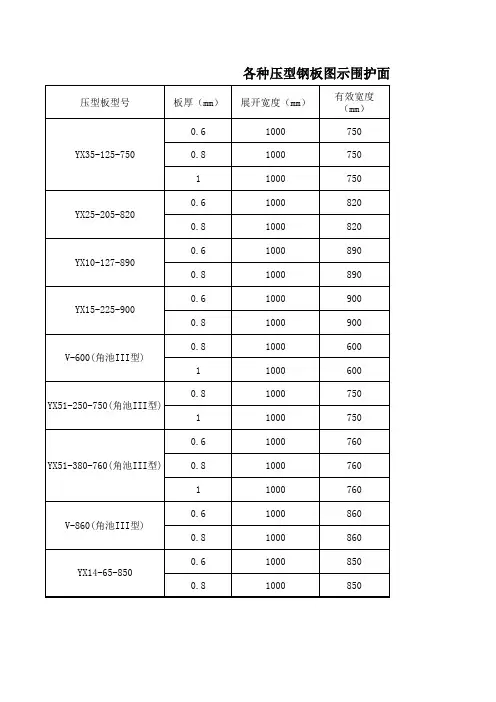

2压型钢板的材料与规格常用压型钢板一般采用0.50~2.0mm厚的Q235薄钢板冷轧制作而成。
用于组合板的压型钢板，其净厚度（不包括镀锌层和饰面层的厚度）不小于0.50mm。
单向受力压型钢板，其截面一般为为梯波形，其规格不等，最大跨度达12000mm。
用于组合板的压型钢板，浇筑混凝土的槽（肋）平均宽度不应小于50mm。
当在槽内设置栓钉时，压型钢板的总高度不应超过80mm。
压型钢板的截面和跨度尺寸，要根据楼板结构设计确定。
3 外墙板的安装压型钢板外墙板主要用于框架结构体系的外围承重墙面，做为装饰层，已达到建筑物整体美观效果。
3.1墙面板排板根据已确认板型的有关技术参数绘制墙面板排版图和节点图,从而确定板材的加工长度和数量,以及配件和收边板的详细尺寸,给出材料编号和采购清单板材。
