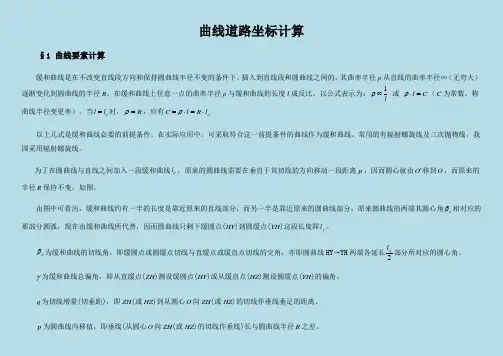

曲线道路坐标计算§1 曲线要素计算缓和曲线是在不改变直线段方向和保持圆曲线半径不变的条件下，插入到直线段和圆曲线之间的。
其曲率半径ρ从直线的曲率半径∞（无穷大）逐渐变化到圆曲线的半径R ，在缓和曲线上任意一点的曲率半径ρ与缓和曲线的长度l 成反比，以公式表示为：l1∝ρ 或 C l =⋅ρ（C 为常数，称曲线半径变更率）。
当o l l =时，R =ρ，应有o l R l C ⋅=⋅=ρ以上几式是缓和曲线必要的前提条件。
在实际应用中，可采取符合这一前提条件的曲线作为缓和曲线。
常用的有辐射螺旋线及三次抛物线，我国采用辐射螺旋线。
为了在圆曲线与直线之间加入一段缓和曲线o l ，原来的圆曲线需要在垂直于其切线的方向移动一段距离p ，因而圆心就由'O 移到O ，而原来的半径R 保持不变，如图。
由图中可看出，缓和曲线约有一半的长度是靠近原来的直线部分，而另一半是靠近原来的圆曲线部分，原来圆曲线的两端其圆心角o β相对应的那部分圆弧，现在由缓和曲线所代替，因而圆曲线只剩下缓圆点(HY )到圆缓点(YH )这段长度即y l 。
o β为缓和曲线的切线角，即缓圆点或圆缓点切线与直缓点或缓直点切线的交角，亦即圆曲线HY→YH 两端各延长2ol 部分所对应的圆心角。
γ为缓和曲线总偏角，即从直缓点(ZH )测设缓圆点(HY )或从缓直点(HZ )测设圆缓点(YH )的偏角。
q 为切线增量(切垂距)，即ZH (或HZ )到从圆心O 向ZH (或HZ )的切线作垂线垂足的距离。
p 为圆曲线内移值，即垂线(从圆心O 向ZH (或HZ )的切线作垂线)长与圆曲线半径R 之差。
§1.1 不等长缓和曲线要素计算：在铁路曲线测设中，线路曲线一般是由相等的两条缓和曲线中间加一个圆曲线构成，有时还会出现由两个不等长的缓和曲线中间加一个圆曲线构成的特殊情况，如图：缓和曲线长分别为1o l 、2o l ， 切线长分别为1T 、2T ，曲线偏角(线路转角)为α，圆曲线半径为R ，圆曲线长为y l ，曲线长为L ，外矢距为E ，切曲差为J ，(缓和曲线后)圆曲线内移值分别为1p 、2p ，(缓和曲线)切线增量分别为1q 、2q ，缓和曲线偏角分别为1o β、2o β ， 回旋线参数分别为121o Rl A =、222o Rl A =各曲线要素计算公式如下：231112402R ll q o o -=232222402Rll q o o -=341211268824R lR l p o o -=342222268824RlR l p o o -=ααsin )(2)(12111p p tgp R q T -+++=ααsin )(2)(21222p p tgp R q T -+++=Rl R l o o o ππβ111901802=⋅=Rl R l o o o ππβ222901802=⋅=︒--++=180)(2121Rl l L o o o o πββα从以上公式可以看出，当21o o l l =时，就是等长(对称)缓和曲线的情况。
一个excle模板的制作在当今社会,excle的使用已经是越来越来频繁了，几乎涉及所有的行业，路桥施工也不例外。
我在某路桥公司曾经负责过某项目部的测量工作。
大家都知道，测量最主要的就是计算了,如坐标、高程、横坡度等.我现在给大家推荐一款我自己编制的关于测量计算的excel 模板。
首先我会跟大家介绍一下模板的作用,然后再一一讲解此模板的制作过程。

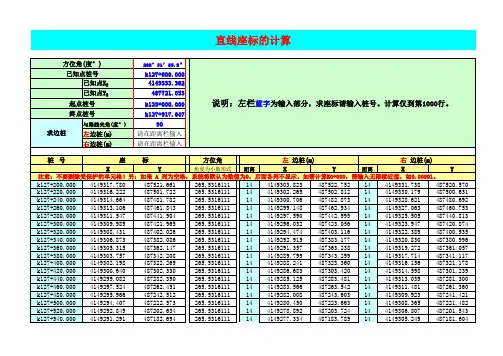

首先给大家看一下此模板的界面如下：也许大家咋一看，切~ 这算啥，我也会做这张表格，实在是太简单了。
不错,如果仅仅是靠手动输入这样子的数字，也许只要懂一点点excle的人都会制作出这张表格吧。
不过，这张表格并不是你表面所看到的仅仅是几个数字而已，其内在的公式才是它的亮点。
也许这样讲大家还不是很清楚，我继续给大家截个图，看看它里面的公式是什么。
大家注意到上面的公式了吗，并不是仅仅是输入数字就完事的，它是一个自定义函数zbx（），那么后面的都是一样吗？完全正确，后面的都是自定义函数，它们分别是zby（）、sqx（)、hpz(）、hpy（）。
也许大家会问,恩，是不错，但是有什么用呢？那让我先给大家简述一下这个自定义函数的用法。
竟然是一个函数，那么它就必须要有一个自变量，这几个函数的自变量又是什么呢?其实这个模板里面所有函数的自变量只有一个,就是桩号。
什么意思？就是只要你给出任意一个桩号，都能得到其对应的坐标、中桩高程和横坡度。
假设我们要K38+000~K38+200段落内每隔20M一个断面所有点的坐标、中桩高程、以及左右横坡。
我就用这个模板给大家演示一下（此模板暂时数据只针对黄祁高速公路六标项目部）。
先在桩号那一列把K38+000～K38+200输入进去，可不要真的把字母“K”和加号“+”给输进去，只用输入纯数字就行了，否则计算会出错,之所以在模板里显示的是那样子，只不过是自定义的单元格式而已。
第二步剩下的仅仅就是拖动公式了，后面的都是公式，所以可以一起拖下来，先选定后面的所有单元格，然后向下直接拖动至最后，那么你需要的数据就全部出来了。

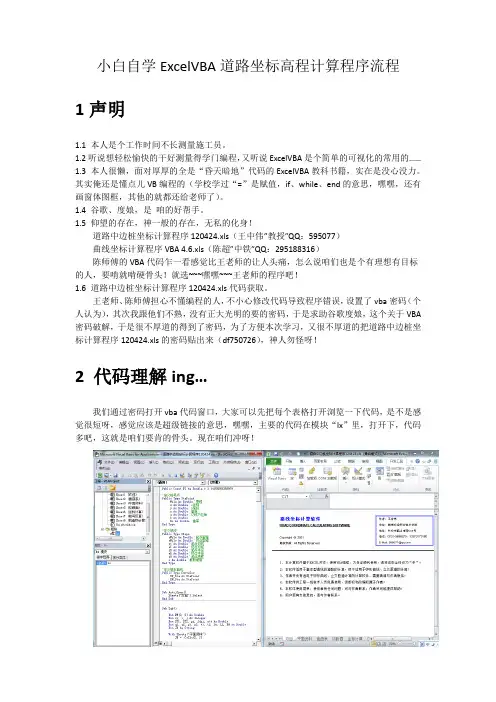

小白自学ExcelVBA道路坐标高程计算程序流程1声明1.1 本人是个工作时间不长测量施工员。
1.2听说想轻松愉快的干好测量得学门编程，又听说ExcelVBA是个简单的可视化的常用的……1.3 本人很懒，面对厚厚的全是“昏天暗地”代码的ExcelVBA教科书籍，实在是没心没力。
其实俺还是懂点儿VB编程的（学校学过“=”是赋值，if、while、end的意思，嘿嘿，还有画窗体图框，其他的就都还给老师了）。
1.4 谷歌、度娘，是咱的好帮手。
1.5 仰望的存在，神一般的存在，无私的化身！道路中边桩坐标计算程序120424.xls（王中伟”教授”QQ：595077）曲线坐标计算程序VBA 4.6.xls（陈超”中铁”QQ：295188316）陈师傅的VBA代码乍一看感觉比王老师的让人头痛，怎么说咱们也是个有理想有目标的人，要啃就啃硬骨头！就选~~~嘿嘿~~~王老师的程序吧！1.6 道路中边桩坐标计算程序120424.xls代码获取。
王老师、陈师傅担心不懂编程的人，不小心修改代码导致程序错误，设置了vba密码（个人认为），其次我跟他们不熟，没有正大光明的要的密码，于是求助谷歌度娘，这个关于VBA 密码破解，于是很不厚道的得到了密码，为了方便本次学习，又很不厚道的把道路中边桩坐标计算程序120424.xls的密码贴出来（df750726），神人勿怪呀！2 代码理解ing…我们通过密码打开vba代码窗口，大家可以先把每个表格打开浏览一下代码，是不是感觉很短呀，感觉应该是超级链接的意思，嘿嘿，主要的代码在模块“lx”里，打开下，代码多吧，这就是咱们要肯的骨头。
现在咱们冲呀！2.1 第一段代码理解貌似第一段代码是定义的意思“定义π值”、'定义桩号点”、“'定义坡段”、“'定义基本曲线”①Public Const PI As Double = 3.14159265358979谷歌翻译：Public Const PI As Double公共常量PI 作为双精度浮点型百度百科：双精度浮点数双精度浮点数（Double）用来表示带有小数部分的实数，一般用于科学计算，用8个字节（64位）存储空间，其数值范围为1.7E-308～1.7E+308，双精度浮点数最多有15或16位十进制有效数字，双精度浮点数的指数用“D”或“d”表示。
