实验8θ调制实验

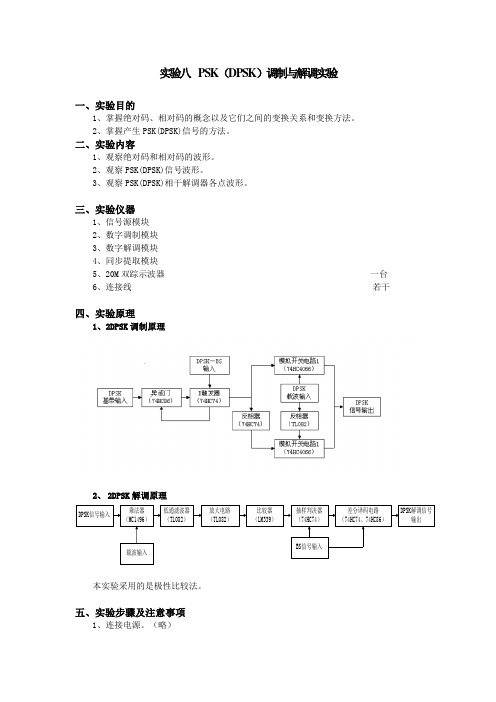

实验八PSK（DPSK）调制与解调实验一、实验目的1、掌握绝对码、相对码的概念以及它们之间的变换关系和变换方法。

2、掌握产生PSK(DPSK)信号的方法。

二、实验内容1、观察绝对码和相对码的波形。

2、观察PSK(DPSK)信号波形。

3、观察PSK(DPSK)相干解调器各点波形。

三、实验仪器1、信号源模块2、数字调制模块3、数字解调模块4、同步提取模块5、20M双踪示波器一台6、连接线若干四、实验原理1、2DPSK调制原理2、2DPSK解调原理本实验采用的是极性比较法。

五、实验步骤及注意事项1、连接电源。

（略）2、准备并验证信号：PSK基带：15.625KHz周期性方波（128分频）；PSK载波1：3伏 64K正弦波；3、PSK调制实验（1）15.625KHz周期性方波连接“FSK基带输入”；3伏 64K正弦波接“PSK载波输入1”；将数字调制模块中的拨位开关S01拨到0；用双踪示波器同时观察点“PSK基带输入”和点“PSK调制输出”输出的波形。

（2）改变送入的基带信号和载波信号，重复上述实验。

4、PSK解调实验（1）以上部为基础得到正确的FSK波形。

（2）连接：“PSK调制输出”连接“PSK-IN”，将3伏 64K正弦波接“载波输入”，观察信号输出点“PSK-OUT”处的波形，并调节标号为“PSK/DPSK判决电压调节”的电位器，直到在该点观察到稳定的NRZ码为止。

将“BS”输入到“PSK-BS”，观察信号输出点“OUT4”、“PSK解调输出”处的波形，并与信号源产生的NRZ码进行比较。

可将信号源产生的NRZ码与“PSK解调输出”进行比较，可观察到“倒π”现象。

（3）改变信号源产生的NRZ码的设置，重复上述观察。

并观察当提取出的载波在两种不同相位时，输出的NRZ码有何异同。

5、DPSK调制实验自己完成。

六、实验结果PSK（DPSK）基带输入：信号源测试点NRZ输出的15.625KHz方波（SW04、SW05设置为00000001 00101000，128分频）；PSK（DPSK）载波输入：信号源测试点64K正弦波输出的正弦波；PSK（DPSK）—BS输入：信号源测试点BS输出的方波（SW04、SW05设置为00000001 00101000，128分频）；PSK调制与解调（将数字调制模块与数字解调模块中S01拨为0）PSK—IN：数字调制PSK调制输出测试点输出的已调波；载波输入：从PSK已调信号中提取出的同步载波；1、PSK调制输出测试点输出的波形2、 OUT4测试点（模拟乘法器输出点）（已调波波形随SW01、SW02、SW03 输出的波形设置的改变而变化）3、DPSK解调输出测试点输出的波形4、PSK—OUT测试点（PSK解调信号经（解调后波形与PSK/DPSK判决电压调电压比较器后的信号输出点，未经同节的调节幅度有关）步判决）输出的波形（与PSK判决电压调节的调节幅度有关）5、PSK解调输出测试点输出波形6、PSK解调输出测试点输出的波形（无“倒π”现象正确解调时与（有“倒π”现象时与NRZ码双踪NRZ码双踪境内外）显示）DPSK调制与解调（将数字调制模块与数字解调模块中S01拨为1）DPSK—IN：数字调制DPSK调制输出测试点输出的已调波；载波输入：从DPSK已调信号中提取出的同步载波；DPSK—BS：从DPSK已调信号中提取的位同步信号1、DPSK调制输出测试点输出的波形2、差分编码输出测试点输出的波形（已调波波形随SW01、SW02、SW03 （波形随SW01、SW02、SW03设置的改设置的改变而变化）变而变化）3、 OUT4测试点（模拟乘法器输出点）4、DPSK—OUT输出测试点输出的波形输出的波形（与差分编码双踪观察）5、DPSK解调输出测试点输出的波形6、DPSK解调输出测试点输出波形（解调后波形与PSK/DPSK判决电压调节（与NRZ码双踪观察）的调节幅度有关）。
