一、实验目的1. 理解单片机外部中断的工作原理和触发条件。
2. 掌握如何通过外部中断实现计数功能。
3. 学习中断服务程序的设计方法。
4. 提高单片机编程和调试能力。
二、实验环境1. 单片机：80C512. 开发工具：Keil uVision3. 实验电路：按键、LED灯、单片机及其相关外围电路三、实验原理外部中断是指单片机通过外部引脚接收到的中断信号，使得CPU暂停当前程序，转而执行中断服务程序。
本实验通过外部中断实现计数功能，具体原理如下：1. 将单片机的某个外部引脚（如P3.2）设置为外部中断0（INT0）的触发引脚。
2. 在外部中断0的中断服务程序中，设置一个计数变量，每次中断发生时，计数变量加1。
3. 将计数变量的值通过LED灯显示出来，以观察计数过程。
四、实验步骤1. 创建Keil uVision项目，并添加80C51固件库。
2. 编写C语言程序，实现以下功能：- 初始化外部中断0，设置中断触发方式为下降沿触发。
- 初始化定时器，用于产生中断。
- 编写外部中断0的中断服务程序，实现计数功能。
- 编写主函数，用于设置单片机的工作状态和显示计数结果。
3. 编译并下载程序到单片机。
4. 连接实验电路，包括按键、LED灯和单片机及其相关外围电路。
5. 观察实验现象，验证计数功能是否实现。
五、实验结果与分析1. 实验现象：按下按键，LED灯显示的计数值加1。
2. 分析：- 外部中断0的中断服务程序被正确调用。
- 计数变量在每次中断发生时加1。
- LED灯能够正确显示计数结果。
六、实验总结1. 本实验成功实现了通过外部中断实现计数功能，验证了单片机外部中断的工作原理。
2. 通过编写中断服务程序，掌握了中断编程方法。
3. 实验过程中，遇到了一些问题，如中断服务程序编写错误、程序编译错误等，通过查阅资料和调试，最终解决了问题。
4. 通过本次实验，提高了单片机编程和调试能力，加深了对单片机外部中断的理解。
中断的用法52单片机INT0-外部中断0，低电频或下降沿引起。
INT1-外部中断1，低电频或下降沿引起。
T0-定时器/计数器0中断，由T0计数器计满回零引起。
T1-T2TI/RI-串行口中断，串行端口完成一帧字符发送/接收后引起。
中断允许寄存器IE（可位寻址）D7 EA-全局中断允许位EA=1,开。
EA=0,关。
D6 无效位。
D5 ET2 计数器2，ET2=1,开ET2=0，关。
D4 ES 串行口中断D3 ET1定时器1中断。
D2 EX1外部中断1。
D1 ET0 定时器0。
D0 EX0 外部中断0。
中断优先级寄存器IP（可位寻址）D7、D6、D5无效位。
1为高优先级，0为低优先级。
单片机的定时中断TMOD确定工作方式和功能；TCON控制启动和停止及设置溢出标志。
TMOD（不能位寻址）高四位控制T1，低四位控制T0。
D7 GATE-门控制位GA TE=0,启动与停止仅受TCON寄存器中TRX（X=0,1）来控制。
GA TE=1,受TRX和外部中断引脚（INTO或INT1）上的电平状态来共同控制。
D6 C/T定时器和计数器选择位，1时计数，0时定时。
D5 M1 D4 M0 工作方式选择位。
00方式013位计数器能装载8192个数THX=（8192-N）/32,TLX=(8192-N)%32.01方式一THX=(65536-N)/256,TLX=(65536-N)%256。
10 方式2 THX=256-N,TLX=256-N.。
11方式3 同方式2。
TCON(可位寻址)D7 TF1-定时器1溢出标志位。
D6 TR1-定时器1运行控制为（由软件清零关闭定时器1当GA TE=1,且INT1为高电平时，TR1置1启动定时器1；当GATE=0时，TRI置1启动定时器1。
）D5 TF0 D4 TR0D3 IE1 外部中断1请求标志。
D2 IT1 D1 IE0 D0 IT0定时器初始化过1）对TMOD赋值2）计算初值，并写入TH0、TL0、或THI、TL1。

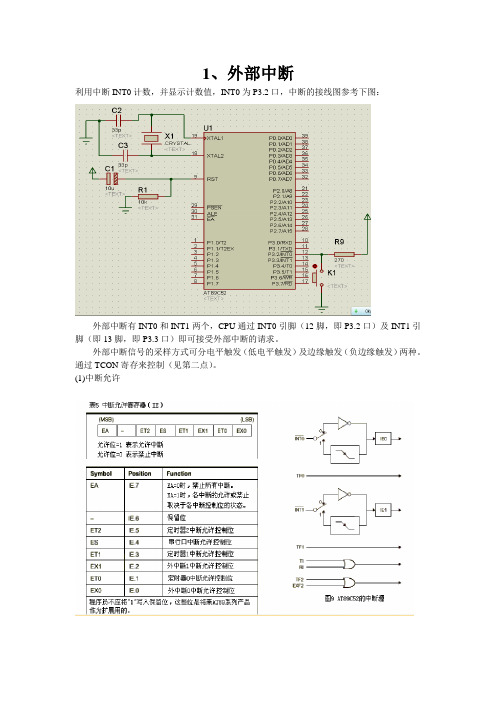

1、外部中断利用中断INT0计数，并显示计数值，INT0为P3.2口，中断的接线图参考下图：外部中断有INT0和INT1两个，CPU通过INT0引脚（12脚，即P3.2口）及INT1引脚（即13脚，即P3.3口）即可接受外部中断的请求。
外部中断信号的采样方式可分电平触发（低电平触发）及边缘触发（负边缘触发）两种。
通过TCON寄存来控制（见第二点）。
(1)中断允许中断启用寄存器IE，可看作开闭中断功能的开关，各个位的功能见下图：(3)中断向量表中断编号中断源名称中断向量地址- 系统复位0x000 第一个外部中断INT0 0x031 第一个定时器/计数器中断TF0 0x0B2 第二个外部中断INT0 0x133 第二个定时器/计数器中断TF1 0x1B4 串行口中断RI/TI 0x235 第三个定时器/计数器（8052）TF2/EXF2 0x02B上表所示为8051/8052的中断向量。
当发生中断时，程序员将跳至其对应的中断向量地址，执行该位置上的程序。
对于C语言程序，可心不必知道其真实地址，程序设计者只要知道发生中断时，将会执行其中断程序即可。
当然，在中断也程序的定义上，必须明确定义该中断子程序属于哪个中断的中断也程序。
（4）中断子程序格式void 中断子程序名称（void）interrupt中断编号using 寄存器组如：void my_INT0 interrupt 1{}#include <AT89X52.H>unsigned char code table[]={0x28, 0x7E, 0xA2, 0x62, 0x74, 0x61, 0x21, 0x7A, 0x20, 0x60,0xff}; unsigned char count;unsigned int f,e;void delay10ms(void){unsigned char i,j;for(i=20;i>0;i--)for(j=248;j>0;j--);}//***显示子程序**///void disp_count(){ e=count;f=e%10; //个位P0 =table[f];P2 = 0x7f;delay10ms();f=e/10; //十位P0 =table[f];P2 = 0xbf;delay10ms() ;}void main(void){ // IT0=0; //低电平触发IT0=1; //下降沿触发EA=1; ///允许中断EX0=1; ///开外部中部INT0while(1){ disp_count();}}/********************************************************* INT0中断函数*********************************************************/void counter(void) interrupt 0{char x;EX0=0;count++;disp_count();EX0=1;}/********************************************************/练习：1.中断前，程序执行P1口的灯从L1~L8灯顺序点亮，如此不断循环。
51单片机的中断系统8031单片机的中断系统简单实用，其基本特点是：有5个固定的可屏蔽中断源，3个在片内，2个在片外，它们在程序存储器中各有固定的中断入口地址，由此进入中断服务程序；5个中断源有两级中断优先级，可形成中断嵌套；2个特殊功能寄存器用于中断控制和条件设置的编程。
中断系统的结构：5个中断源的符号、名称及产生的条件如下。
INT0：外部中断0，由P3．2端口线引入，低电平或下跳沿引起。
INT1：外部中断1，由P3．3端口线引入，低电平或下跳沿引起。
T0：定时器／计数器0中断，由T0计满回零引起。
T1：定时器／计数器l中断，由T1计满回零引起。
TI／RI：串行I／O中断，串行端口完成一帧字符发送／接收后引起。
整个中断系统的结构框图见下图一所示。
由图一可见，外部中断有下跳沿引起和低电平引起的选择；串行中断有发送(TI)相接收(R1)的区别；各个中断源打开与否，受中断自身的允许位和全局允许位的控制，并具有高优先级和低优先级的选择。
中断系统的控制寄存器：中断系统有两个控制寄存器IE和IP，它们分别用来设定各个中断源的打开／关闭和中断优先级。
此外，在TCON中另有4位用于选择引起外部中断的条件并作为标志位。
中断允许寄存器—IEIE在特殊功能寄存器中，字节地址为A8H，位地址(由低位到高位)分别是A8H-AFH。
IE用来打开或关断各中断源的中断请求，基本格式如下图二所示：EA：全局中断允许位。
EA＝0，关闭全部中断；EA＝1，打开全局中断控制，在此条件下，由各个中断控制位确定相应中断的打开或关闭。
×：无效位。
ES：串行I／O中断允许位。
ES＝1，打开串行I／O中断；ES＝0，关闭串行I／O中断。
ETl；定时器／计数器1中断允许位。
ETl＝1，打开T1中断；ETl＝O，关闭T1中断。
EXl：外部中断l中断允许位。
EXl＝1，打开INT1；EXl＝0，关闭INT1。
ET0：定时器／计数器0中断允许位。
51单片机中断系统详解51 单片机中断系统详解(定时器、计数器)51 单片机中断级别中断源INT0---外部中断0/P3.2 T0---定时器/计数器0 中断/P3.4 INT1---外部中断1/P3.3 T1----定时器/计数器1 中断/P3.5 TX/RX---串行口中断T2---定时器/计数器 2 中断第5 最低4 5 默认中断级别最高第2 第3 第4 序号(C 语言用) 0 1 2 3 intrrupt 0中断允许寄存器IE位序号符号位EA/0 ------ET2/1 ES ET1 EX1 ET0 EX0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 EA---全局中允许位。
EA=1,打开全局中断控制，在此条件下，由各个中断控制位确定相应中断的打开或关闭。
EA=0,关闭全部中断。
-------,无效位。
ET2---定时器/计数器2 中断允许位。
ET2=1, 打开T2 中断。
ET2=0,关闭T2 中断。
关，。
ES---串行口中断允许位。
关，。
ES=1,打开串行口中断。
关，。
ES=0,关闭串行口中断。
关，。
ET1---定时器/计数器1 中断允许位。
关，。
ET1=1,打开T1 中断。
ET1=0,关闭T1 中断。
EX1---外部中断1 中断允许位。
EX1=1,打开外部中断1 中断。
EX1=0,关闭外部中断1 中断。
ET0---定时器/计数器0 中断允许位。
ET0=1,打开T0 中断。
EA 总中断开关，置1 为开；EX0 为外部中断0 (INT0) 开关，。
ET0 为定时器/计数器0(T0)开EX1 为外部中断1(INT1)开ET1 为定时器/计数器1(T1)开ES 为串行口(TX/RX)中断开ET2 为定时器/计数器2(T2)开ET0=0,关闭T0 中断。
EX0---外部中断0 中断允许位。
EX0=1,打开外部中断0 中断。
EX0=0,关闭外部中断0 中断。
中断优先级寄存器IP位序号位地址------PS/0 PT1/0 PX1/0 PT0/0 PX0/0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 -------,无效位。
下面是一个51单片机计数器的简单程序，使用C语言编写。
c
#include <reg51.h>
// 定义计数器的值
volatile unsigned int counter = 0;
// 定义外部中断0的服务函数
void INT0_Handler() interrupt 0 {
// 清除外部中断0标志位
EX0 = 0;
// 计数器值加1
counter++;
}
void main() {
// 设置外部中断0触发方式为下降沿触发
IT0 = 1;
// 使能外部中断0
EX0 = 1;
// 全局中断使能
EA = 1;
while(1) {
// 在此处添加处理计数器值的代码，例如：
// if (counter >= 100) {
// // 计数器值达到100，执行某些操作
// counter = 0; // 计数器清零
// }
}
}
此代码实现了51单片机的外部中断0的计数器功能。
当INT0引脚检测到下降沿时，会触发外部中断0，并执行INT0_Handler()函数，使counter值加1。
在main()函数中，可以添加处理counter值的代码。
例如，当counter值达到某个阈值时，可以执行特定的操作。
注意，这只是一个基础的示例，具体的代码可能会因具体硬件和应用需求而略有不同。
