CPU的结构和功能解析CPU（Central Processing Unit，中央处理器）是计算机中的核心部件，负责执行指令、进行算术和逻辑运算以及控制外部设备的操作。

CPU的结构和功能是计算机硬件设计中的重要内容。

本文将对CPU的结构和功能进行解析。

一、CPU的结构1. 控制器（Control Unit）：控制器是CPU的指挥中心，负责协调和控制整个计算机系统的运行。

它从内存中读取指令并对其进行解释与执行。

控制器由指令寄存器（Instruction Register，IR）、程序计数器（Program Counter，PC）和指令译码器（Instruction Decoder）等构成。

-指令寄存器（IR）：用于存储当前从内存中读取的指令。

-程序计数器（PC）：存储下一条需要执行的指令在内存中的地址。

- 指令译码器（Instruction Decoder）：对指令进行解码，将其转化为相应的操作信号。

2.运算器（ALU）：运算器是负责执行算术和逻辑运算的部件。

它可以进行整数运算、浮点数运算、位操作等。

运算器通常包含多个加法器、乘法器和逻辑门电路，以实现不同的运算功能。

3. 寄存器（Registers）：寄存器是CPU内部的高速存储器，用于存储指令、数据、地址等信息。

寄存器分为通用寄存器、程序计数器和状态寄存器等多种类型。

-通用寄存器：用于存储临时数据和计算结果，供运算器使用。

-程序计数器：存储下一条需要执行的指令的地址。

- 状态寄存器：用于存储CPU的运行状态，如零标志（Zero Flag）、进位标志（Carry Flag）等。

二、CPU的功能CPU的功能主要包括指令执行、运算处理、控制管理和数据存取等方面。

1.指令执行：CPU从内存中读取指令，进行解码并执行相应的操作。

不同指令的功能包括数据传输、算术运算、逻辑运算、条件分支、循环等。

2.运算处理：CPU通过运算器进行各种算术和逻辑运算。

算术运算包括加法、减法、乘法和除法等操作，逻辑运算包括与、或、非、异或等操作。

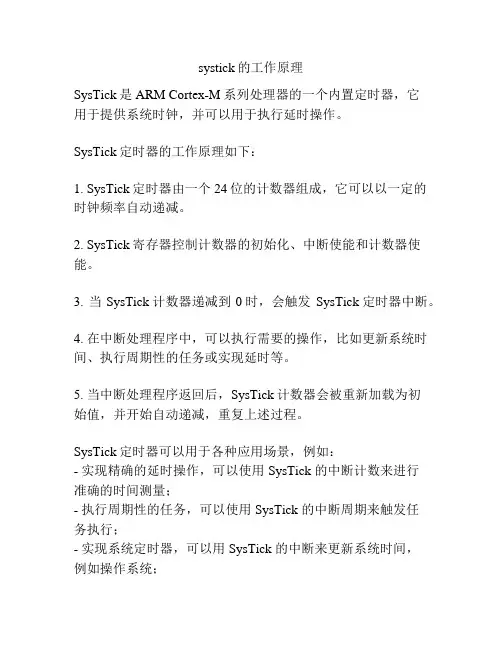

systick的工作原理
SysTick是ARM Cortex-M系列处理器的一个内置定时器，它
用于提供系统时钟，并可以用于执行延时操作。

SysTick定时器的工作原理如下：
1. SysTick定时器由一个24位的计数器组成，它可以以一定的时钟频率自动递减。

2. SysTick寄存器控制计数器的初始化、中断使能和计数器使能。

3. 当SysTick计数器递减到0时，会触发SysTick定时器中断。

4. 在中断处理程序中，可以执行需要的操作，比如更新系统时间、执行周期性的任务或实现延时等。

5. 当中断处理程序返回后，SysTick计数器会被重新加载为初
始值，并开始自动递减，重复上述过程。

SysTick定时器可以用于各种应用场景，例如：
- 实现精确的延时操作，可以使用 SysTick 的中断计数来进行
准确的时间测量；
- 执行周期性的任务，可以使用 SysTick 的中断周期来触发任
务执行；
- 实现系统定时器，可以用 SysTick 的中断来更新系统时间，
例如操作系统；
- 在低功耗应用中，可以利用 SysTick 来唤醒处理器从睡眠状态中恢复。

总之，SysTick定时器通过自动递减计数器并触发中断来提供系统时钟和执行延时操作的能力。

它是ARM Cortex-M处理器中非常有用的内置定时器。

中断与定时器和计数器实验一、实验目的：1.掌握单片机的中断的原理、中断的设置，掌握中断的处理及应用2.掌握单片机的定时器/计数器的工作原理和工作方式，学会使用定时器/计数器二、实验内容：（一）、定时器/计数器应用程序设计实验1.计数功能：用定时器1方式2计数，每计数满100次，将P1.0取反。

（在仿真时，为方便观察现象，将TL1和TH1赋初值为0xfd，每按下按键一次计数器加1，这样3次就能看到仿真结果。

）分析：外部计数信号由T1（P3.5）引脚输入，每跳变一次计数器加1，由程序查询TF1。

方式2有自动重装初值的功能，初始化后不必再置初值。

将T1设为定时方式2，GATE=0，C/T=1，M1M0=10，T0不使用，可为任意方式，只要不使其进入方式3即可，一般取0。

TMOD=60H。

定时器初值为X=82-100=156=9CH，TH1=TL1=9CH。

（1）硬件设计硬件设计如图所示（2）C源程序#include "reg51.h" sbit P1_0=P1^0;void main(){TMOD=0x60;TH1=0xfd;TL1=0xfd;TR1=1;ET1=1;while(1){if(TF1==1){P1_0=~P1_0;TF1=0;}}}（3）proteus仿真通过Keil编译后，利用protues软件进行仿真。

在protues ISIS 编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

（二）中断应用程序设计实验2.中断定时使用定时器定时，每隔10s使与P0、P1、P2和P3端口连接的发光二极管闪烁10次，设P0、P1、P2和P3端口低电平灯亮，反之灯灭。

分析：中断源T0入口地址000BH；当T0溢出时，TF0为1发出中断申请，条件满足CPU响应，进入中断处理程序。

主程序中要进行中断设置和定时器初始化，中断服务程序中安排灯闪烁；TL0的初值为0xB0，TH0的初值为0x3C，执行200次，则完成10s定时。

简述异常与中断处理的一般流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 异常或中断发生：当异常或中断事件发生时，硬件会自动将相关信息保存到特定的寄存器中，例如程序计数器（PC）、栈指针（SP）等。

linux中断处理流程Linux中断处理流程Linux中断处理是操作系统中的一个重要组成部分，用于响应硬件设备的事件。

在Linux中，中断可以是外部中断，如硬件设备发送的中断信号，也可以是内部中断，如软件产生的异常或系统调用。

中断处理的目的是及时响应硬件设备的事件，并采取相应的措施来处理这些事件。

一、中断的触发中断是由硬件设备发送的一个信号，用于通知操作系统某个事件的发生。

这个信号可以是一个电平的变化，一个特定的数据包，或者一个指定的硬件寄存器的变化。

当硬件设备检测到某个事件发生时，它会向处理器发送一个中断信号，处理器会立即停止当前正在执行的任务，保存当前的上下文，并跳转到中断处理程序的入口点。

二、中断处理程序的执行中断处理程序是一个特殊的函数，负责处理中断事件。

当中断发生时，处理器会跳转到中断处理程序的入口点，并执行相应的代码。

中断处理程序的执行过程可以分为以下几个步骤：1. 保存上下文：在执行中断处理程序之前，处理器需要保存当前任务的上下文，包括程序计数器、寄存器和堆栈指针等。

这样可以确保在中断处理程序执行完成后，能够正确地返回到原来的任务。

2. 中断处理程序的执行：一旦保存了上下文，处理器就会执行中断处理程序的代码。

中断处理程序根据中断的类型，执行相应的操作。

例如，对于外部中断，中断处理程序可能需要读取硬件设备的状态，处理数据包或执行特定的操作。

对于内部中断，中断处理程序可能需要处理异常或系统调用。

3. 中断处理程序的结束：当中断处理程序执行完成后，处理器会恢复之前保存的上下文，并将控制权返回给原来的任务。

这样原来的任务就可以继续执行，而不会受到中断的影响。

三、中断处理的优先级在Linux中，中断处理有不同的优先级。

这是为了确保对于紧急事件的及时处理。

中断的优先级由硬件设备决定，通常是通过一个优先级编码器来实现的。

当多个中断同时发生时，处理器会按照优先级的顺序来处理中断。

高优先级的中断会立即被处理，而低优先级的中断则会被推迟到稍后处理。

单片机中断系统和定时计数器在单片机的世界里，中断系统和定时计数器就像是两个得力的助手，为单片机的高效运行和精确控制发挥着至关重要的作用。

接下来，让我们一起深入了解一下这两个重要的概念。

首先，咱们来聊聊中断系统。

想象一下，单片机正在专心致志地执行着一个任务，突然有个紧急情况发生了，比如外部设备传来了一个重要的数据需要立即处理。

这时候，中断系统就像是一个“紧急警报器”，让单片机暂停当前的任务，迅速去处理这个紧急情况。

处理完之后，再回到原来被中断的地方继续执行之前的任务。

中断系统的好处那可太多了。

它大大提高了单片机的工作效率。

要是没有中断，单片机就得一直按照顺序依次执行任务，可能会错过一些关键的信息或者无法及时响应紧急事件。

有了中断，单片机就能在多个任务之间灵活切换，做到“分身有术”。

中断系统一般由中断源、中断允许控制、中断优先级控制和中断响应等部分组成。

中断源就是那些能引起中断的事件，比如外部中断、定时器中断、串口中断等等。

中断允许控制就像是一道“开关”，决定了是否允许某个中断源发出中断请求。

中断优先级控制则是用来确定当多个中断同时发生时，先处理哪个中断，后处理哪个中断。

再来说说定时计数器。

在很多实际应用中，我们经常需要对时间进行精确的测量和控制，这时候定时计数器就派上用场了。

比如说，我们要控制一个小灯每隔1 秒钟闪烁一次，或者要统计外部脉冲的个数，都可以用定时计数器来实现。

定时计数器的工作原理其实并不复杂。

它就像是一个不断计数的“小闹钟”。

可以设置为定时模式或者计数模式。

在定时模式下，它根据单片机内部的时钟信号进行计数，当计数值达到设定的值时，就会产生一个定时中断。

在计数模式下，它对外部输入的脉冲进行计数，当计数值达到设定值时，也会产生中断。

比如说，我们要实现一个 1 毫秒的定时，假设单片机的时钟频率是12MHz，那么一个机器周期就是 1 微秒。

如果我们要定时 1 毫秒，就需要设置定时计数器的初值，让它经过 1000 个机器周期后产生中断。

中断处理的基本过程中断处理是计算机系统中的基本概念之一，它是指计算机在运行过程中，当发生某个特定事件时，会暂停当前正在执行的程序，转而执行相应的中断处理程序。

中断处理程序的目的是处理中断事件，并在处理完毕后返回到被中断的程序继续执行。

中断处理的基本过程可以分为中断触发、中断处理和中断返回三个阶段。

一、中断触发阶段：中断是由硬件或软件触发的，当某个特定的事件发生时，会触发相应的中断信号。

这些事件可以是硬件设备的状态变化，如外部设备发送的信号，或是由于出现了某种异常或错误引起的。

当触发中断信号时，计算机首先会保存当前执行指令的下一条指令地址和程序状态到中断栈或系统堆栈中，以备后续的中断处理使用。

二、中断处理阶段：1.中断类型识别：在中断触发后，处理器会通过中断向量表或中断描述符表来确定中断类型。

这些表中存储着中断类型和相应的中断处理程序的入口地址。

2.中断处理程序的保存：当中断类型确定后，处理器会将当前的程序状态（包括寄存器状态、程序计数器等）压入中断栈或系统堆栈中，以便在中断处理完毕后能够恢复到中断发生前的状态。

3.中断处理程序的执行：处理器会跳转到中断处理程序的入口地址，开始执行中断处理程序。

中断处理程序根据中断类型进行相应的处理操作，例如读取外设的数据，更新相关状态等。

4.中断处理程序的数据传递：在处理中断时，通常需要向中断处理程序传递特定的数据或参数，以便进行后续的处理操作。

这些数据可以通过寄存器或内存传递给中断处理程序。

5.中断处理程序的完成：当中断处理程序完成后，处理器会恢复原来的程序状态，包括恢复寄存器的值、恢复程序计数器的值等。

这样可以保证在中断处理完毕后，能够继续执行被中断的程序。

三、中断返回阶段：1.中断返回指令的执行：在中断处理程序完成后，处理器会执行中断返回指令，将栈顶的值加载到程序计数器中，恢复到中断发生前的下一条指令地址。

2.中断状态的恢复：在中断返回后，处理器会恢复中断状态，包括恢复标志寄存器的值、恢复中断使能状态等。

简述中断处理的过程
中断处理是计算机系统中非常重要的一部分。

当计算机系统收到一个中断信号时，会暂时中断当前正在执行的程序，转而执行一个特定的中断处理程序来处理中断事件。

中断处理的过程一般包括以下几个步骤：
1. 中断请求：当外部设备或其他内部事件需要处理时，会发送一个中断请求信号给中央处理器（CPU）。

这个中断请求信号会触发中断控制器，向CPU发送中断信号。

2. 中断响应：CPU接收到中断信号后，会立即停止当前正在
执行的指令，并保存当前的执行状态（包括程序计数器、寄存器状态等），以便稍后能够恢复执行。

3. 中断处理程序调用：CPU根据中断信号的种类和优先级，
选择相应的中断处理程序。

中断处理程序是预先定义好的一段代码，用来处理特定的中断事件。

4. 中断处理程序执行：CPU跳转到相应的中断处理程序，开
始执行具体的中断处理操作。

中断处理程序可能需要和外部设备进行交互，或者处理一些必要的操作，例如保存当前上下文、保存中断源的信息等。

5. 中断处理完成：中断处理程序执行完毕后，CPU会恢复之
前保存的执行状态，包括程序计数器、寄存器状态等。

然后，CPU继续执行被中断的程序，从中断之前的位置继续执行。

需要注意的是，中断处理过程中可能还包括一些其他的操作，例如中断屏蔽、中断优先级处理等，以保证系统能够正确处理多个中断事件。

同时，不同的操作系统和硬件平台可能会有一些差异，但是大致的处理流程是相似的。

CPU定时器的工作原理
CPU定时器是一种用于测量和控制计算机系统性能的重要机制。

其工
作原理可以简单概括为以下几个步骤：
1.初始化：CPU定时器会在启动时被初始化。

它会被赋予一个初始计
数值，并开始计数。

2.计数：CPU定时器会以一定的频率（例如每秒1000次）递减计数
器的值。

当计数器的值减少到0时，就会触发一个定时器中断。

3.中断处理：当定时器中断发生时，CPU会停止当前的任务，保存当
前的上下文信息，然后跳转到中断处理程序中执行。

中断处理程序会执行
一些特定的操作，例如更新计数器的值、记录性能数据、调用其他程序等。

4.重复：CPU定时器会不断重复这个过程，直到计算机系统关闭，或
者定时器被停止。

需要注意的是，CPU定时器可以是硬件实现的，也可以是软件实现的。

硬件定时器通常具有更高的精度和可靠性，但也会占用更多的系统资源。

软件定时器则比较简单，可以在不同的操作系统平台上实现。
