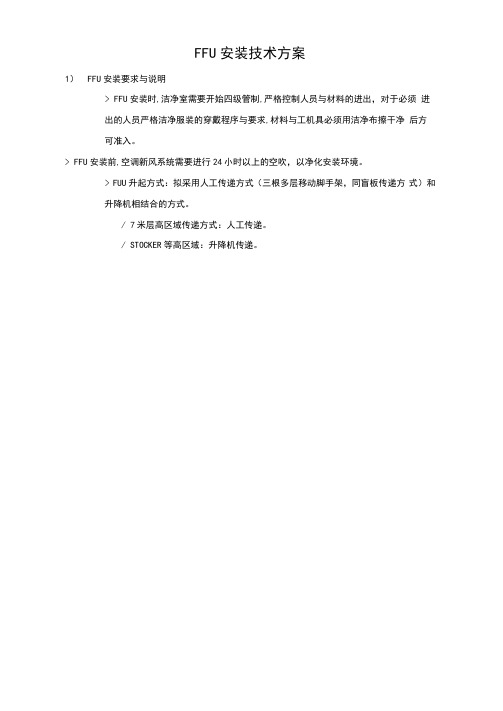

FFU安装技术方案1）FFU安装要求与说明> FFU安装时,洁净室需要开始四级管制,严格控制人员与材料的进出，对于必须进出的人员严格洁净服装的穿戴程序与要求,材料与工机具必须用洁净布擦干净后方可准入。
> FFU安装前,空调新风系统需要进行24小时以上的空吹，以净化安装环境。
> FUU升起方式：拟采用人工传递方式（三根多层移动脚手架，同盲板传递方式）和升降机相结合的方式。
/ 7米层高区域传递方式：人工传递。
/ STOCKER等高区域：升降机传递。
2) FFU安装流程2) FFU安装要点说明＞ FFU外包装纸板箱需要在缓冲区拆除，内包装PVC保护膜在洁净室内拆除。
把安装过程中对FFU的污染降到最低。
＞高效过滤器在运输和存放期间，应根据出厂标记竖向搁置，应小心轻放，并防止剧烈震动和碰撞，以免损坏。
运输过程中，严禁平面叠加放置，应并排竖向搁置。
＞高效过滤器在安装时方可从PVC保护袋中取出，并应认真检查滤纸、密封胶和框架有无损坏。
若有损坏应进行修补，损坏严重现场无法修补者，应予更换, 在安装过程中，任何情况均不得用手和工具触摸滤纸。
＞高效过滤器安装时，应注意外框上的箭头与气流方向一致。
当其竖向安装时，其波纹板应垂直于地面，以免滤纸损坏。
高效过滤器的安装框架应平直，接缝处应平整，以保证在同一平面上。
＞风机与过滤器洁净室内运输工具宜采用平板小车，其滚轮应用柔性胶带粘贴，平而应用柔性不产尘材料铺垫。
如：橡塑海绵、PVC板等。
过滤器正确的运输与存放方式过滤器错误的运输与存放方式移动脚手架FFU升起方式示意吊顶高度较高区域FFU升起方式。

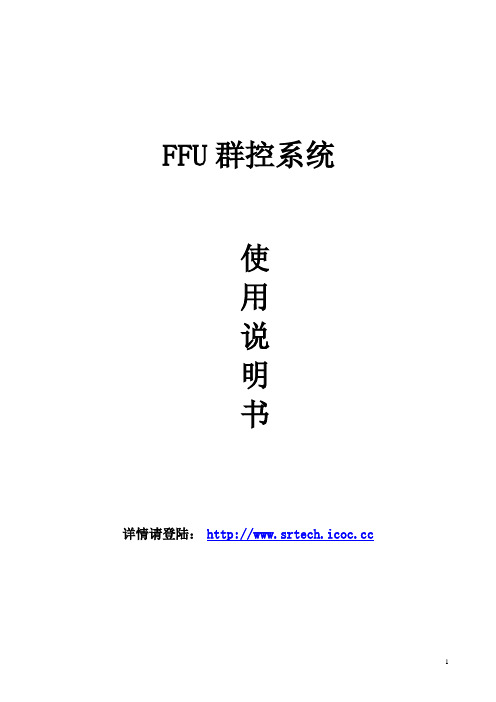

FFU群控系统使用说明书详情请登陆：一、概述本产品是苏州市苏瑞自动化设备厂开发的高性能FFU速度控制产品。
本系统布线较少，给今后维护带来方便。
可以发挥现场总线的优点。
强电上布线很短，数量也很少，使系统的安全性大大提高。
也方便现场施工。
具有抗干扰性能好，功耗低，参数修改直观容易，用户使用方便等特点。
1．主要功能●每个FFU 由一块控制器实现速度调控。
控制器安装于FFU上，直接从FFU获得工作电源，用一两芯电缆与FFU电机就地连接，提供电机的调速电源。
控制器可以检测电机状态，产生状态信息。
●每个FFU控制器带有一个RS485接口，用于与中央控制器通讯，接受命令和返回电机状态。
在一条双绞线上，最多允许同时连接256个FFU控制器，控制器之间由地址编码区分。
换言之，有256个FFU 可以同时受控，组成一个网络。
●中央控制器可以安装于墙上，用一根双绞线连接到RS485总线上。
中央控制器的电源可以就近从AC220V电源插座上获得。
以串行通讯的方式，中央控制器可以控制总线上的FFU控制器，对FFU 进行调速，并且获得该FFU的电机工作状态信息。
●系统布线较少，今后维护方便。
一台FFU故障，不会影响其它FFU。
而且，FFU控制器的更换，也只涉及很少的线，用户可以自行更换有故障的FFU控制器。
●每个FFU控制器均是一个智能化执行器，一旦设定完毕，可以独立工作。
在系统允许的范围内（控制器数量≤256）可以随意组合走线拓扑，增减数量从1台到256台。
使系统的适应性增强。
●墙装式CENTRE CONTROLLER具有显示和设定功能。
使用液晶显示板，可以显示指定FFU的状态及设定信息。
当有FFU报告故障时，有报警显示。
可以通过4个按键，设定指定FFU控制器的工作速度，并通过RS485总线传送给FFU控制器。
当用户选用了CENTRE CONTROLLER功能时，可以将FFU控制器的状态传送给主控制室的主控机，也可以接受主控制室的命令，控制FFU。
U-AIR FFU说明书
一.滤网维护
初效滤网每1个月要清洗一次，防止灰尘堆积以致电机出风量减弱，所以应定期清洁;每周也可用吸尘器对初效进行每周的基础清洁。
活性炭滤网每6个月要拆卸出来在阳光下晾干，因为活性炭只是吸附作用，如果去除率达到饱和，有可能会释放之前吸附的有害物质，所以要定期清除。
高效过滤器每6个月检查一次进风面的污染情况是否全面深黑色，出风处是否比之前有明显减弱，如果是代表高效过滤器需要更换，如果没有，无需清洁，因为高效过滤器属于玻纤滤料是耗品，不能水洗或者擦拭，约10-12个月应找原厂定期更换滤材。
二.更换HEPA高效率微粒滤网和活性炭滤网
HEPA高效率微粒滤网与活性炭滤网的使用寿命视空气品质及运
行时长、风速而定。
HEPA高效率微粒滤网使用寿合为3个月至5年
不等，活性炭滤网使用寿命为3-12个月不等。
三.机身清洁
1.以微湿的布擦拭机身外亮后晾干。
较脏时配合温和清洁剂(如
乐新多用途浓缩清洁剂)清洁勿用含氨或酒精的清洁剂及油漆稀释剂，以免损坏机身。
2.不管使用状况如何，高效率微粒滤网至少每1年更接一次，活性炭滤网至少每半年换一次高效过滤网及活性炭滤网需要更换时则
只能更换，不能清洗。
3.FFU空气净化器不推荐在工厂、酒吧等污染严重场所使用，以免净化性能不能完全发挥，缩短滤网寿命及引起机器故障。
4.ffu空气净化器滤网使用寿命计算以1天运转24小时、1年运转365天为例。
四.注意事项
请不要用水冲洗净化器主机
使用洗涤剂时，请先把“中性”洗涤剂稀释后再使用
请不要用天那水，酒精等有机溶剂进行洗涤
请不要用化学性擦试布擦拭净化器主机;。
FFU安装操作说明1. 简介1.1 目的本文档旨在提供关于FFU（Firmware Field Update）安装的详细步骤和操作指南，以确保正确、高效地完成该过程。
2. 准备工作在开始进行FFU安装之前，请务必做好以下准备工作：2.1 检查设备兼容性要求：确认目标设备是否支持使用FFU方式更新固件，并检查所需软硬件环境是否满足最低系统要求。
2.2 并解压缩升级包：从官方网站或其他可信来源适用于目标设备的最新版本升级包，并将其解压到一个易访问且具有足够空间的位置。
3. FFU安装步骤步骤一：连接目标设备与计算机将目标设别通过USB线缆等合适接口连接至计算机。
确保两者能正常通信。
步骤二: 进入DFU模式a) 关闭已经开启运行中得电源；b) 同时按下“Power”按钮和“Volume Down”键直到出现振动反馈；c) 松开所有按键后再次长时间“Volume Up”，进入DFu 模式；步骤三: 安装FFUa) 打开命令提示符或PowerShell窗口，并导航至升级包所在目录；b) 输入以下命令：`.\ffuutil.exe flash -p<port_number> <path_to_ffu_file>`，其中<port_number>为设备连接的端口号，`<path_to_ffu_file>`为解压后得到的.ffu文件路径。
4. FFU安装注意事项在进行FFU安装过程中，请务必遵守以下注意事项：4.1 确保电量充足：请确保目标设备具有足够的电池电量或已经接入稳定可靠地外部供电源。
4.2 防止意外断连：在整个安装过程中，不要随意拔出USB线缆或关闭计算机。
这可能会导致丢失数据、损坏固件等问题。
5. 结束语及附件信息本文档涉及附件如下:- 升级包（名称）: []6.法律名词及注释本文档未涉及任何法律名词和注释。
FFU安装操作说明
FFU（Full Firmware Upgrade）是一种全固件升级技术，可以实现操作系统和应用程序的升级，而不会影响固件的功能。
下面是FFU安装的详细操作说明。
准备工作：
1.确保计算机和设备处于稳定的电源供应下，以避免因断电等突发情况导致安装失败或设备损坏。
2.确保目标设备具备足够的存储空间来容纳新的固件文件。
安装操作步骤：
1. 打开计算机的控制面板（Control Panel），找到设备管理器（Device Manager）。
2. 在设备管理器中，找到目标设备并右键点击，选择“属性”（Properties）。
6. 在列表中选择“具有已知位置的驱动程序”（Have Disk）。
8. 点击“打开”（Open）按钮后，确认选择的文件路径正确后点击“下一步”（Next）按钮。
9. 在下一个窗口中选择“下一步”（Next）按钮，开始安装驱动程序。
10.安装过程可能需要一段时间，请耐心等待。
一旦安装完成，您将收到一条提示信息。
11. 点击“完成”（Finish）按钮，退出驱动程序安装向导。
备注：
- 如果您遇到无法找到目标设备的驱动程序的情况，可以尝试在步骤5中选择“自动更新的驱动程序软件”（Search automatically for updated driver software）来自动并安装驱动程序。
-在安装过程中，可能会出现一些警告或提示信息，例如驱动程序不受数字签名认证，您可以选择忽略这些警告，继续安装。
控制为网络控制的FFU使用手册简介本文档将介绍如何使用控制为网络控制的FFU（Flexible Firmware Update）设备。
FFU是一种基于网络控制的固件更新工具，它可以通过网络下载、部署和更新设备的固件。
本手册将详细说明FFU的安装、配置和使用方法，以及一些常见问题的解决方案。
目录1.安装1.硬件要求2.软件要求3.安装步骤2.配置1.网络连接2.设备注册3.使用1.固件下载2.固件部署3.固件更新4.常见问题解答1.无法连接到网络2.设备注册失败3.固件下载速度慢4.固件部署失败1. 安装1.1 硬件要求•一台支持网络连接的计算机或服务器•FFU设备1.2 软件要求•操作系统：Windows 10、Linux或Mac OS•最新版本的FFU软件1.3 安装步骤1.下载最新版本的FFU软件安装包。
2.根据操作系统类型，运行安装包并按照提示进行安装。
3.完成安装后，启动FFU软件。
2. 配置2.1 网络连接1.通过有线或无线方式将计算机或服务器连接到网络。
2.确保计算机或服务器可以访问Internet。
2.2 设备注册1.在FFU软件中，选择“设备管理”选项。
2.点击“添加设备”按钮。
3.输入设备的唯一标识符、IP地址和端口号。
4.点击“确定”完成设备注册。
3. 使用3.1 固件下载1.在FFU软件中，选择“固件管理”选项。
2.点击“下载固件”按钮。
3.选择要下载的固件版本，并点击“确定”开始下载。
3.2 固件部署1.在FFU软件中，选择“固件管理”选项。
2.点击“部署固件”按钮。
3.选择要部署的设备和固件版本，并点击“确定”开始部署。
3.3 固件更新1.在FFU软件中，选择“固件管理”选项。
2.点击“更新固件”按钮。
3.选择要更新的设备和固件版本，并点击“确定”开始更新。
4. 常见问题解答4.1 无法连接到网络•检查网络连接是否正常。
•确保计算机或服务器的防火墙未阻止FFU软件的访问。
FFU安装手册目录一、过滤器的安装要求 (1)二、FFU过滤器安装流程 (4)三、FFU强、弱电安装要求及流程 (5)一、过滤器的安装要求1、高效过滤器安装条件。
1.1高效过滤器安装前，必须对洁净室进行全面清扫、擦净，净化空调系统内部如有积尘，应再次清扫、擦净，达到清洁要求。
如在技术夹层或吊顶内安装高效过滤器，则技术夹层或吊顶内也应进行全面清扫、擦净。
1.2安装时洁净室内必须已经密闭，FFU安装完毕并开始运行，净化空调必须试运转，连续运转12小时以上，再次清扫、擦净洁净室后立即安装高效过滤器。
1.3洁净室内保持清洁，无粉尘。
所有龙骨已经安装并调整水平。
1.4安装人员必须配备洁净衣，洁净手套以防人为的污染箱体及过滤器。
1.5为确保高效过滤器的长期有效的工作，安装环境不宜在油烟、多尘、潮湿的空气中。
过滤器尽量避免接触水或其它腐蚀性液体，以免影响其使用效果。
1.6建议每组安装人员数量为6人。
2、FFU及高效过滤器的卸货及搬运注意事项。
2.1FFU及高效过滤器出厂时已进行了多重保护包装，卸货时请使用叉车把整个托盘下货。
下货应防止货物倾倒，避免剧烈振动和碰撞。
2.2设备卸货后应放置干燥，通风的室内暂存，如只能在室外存放，则应盖上篷布，避免雨淋进水。
2.3由于高效过滤器使用超细玻璃纤维滤纸，滤料容易折断损坏造成粒子泄漏。
故拆包装、搬运过程中不得倾倒或压伤过滤器，防止剧烈振动和碰撞。
错误：禁止倾倒运输2.4取出高效过滤器时，禁止使用小刀及尖物割划包装袋，以免划到过滤器滤纸。
错误：禁止用刀割包装袋2.5每片高效过滤器都应该由2人共同搬运，操作人员必须戴好手套，过程须轻拿轻放，两手握住过滤器边框，禁止手托过滤器保护网，禁止尖物接触滤纸，禁止扭曲过滤器。
正确：两手握住过滤器边框错误：禁止扭曲过滤器错误：禁止一个人搬运过滤器2.6过滤器不可层叠摆放，应横向有序，靠墙整齐摆放于安装内等候安装。
如下图：正确：过滤器整齐放置错误：禁止过滤器层叠挤压3、高效过滤器的安装注意事项。
FFU康斐尔技术说明书FFU 风机过滤器组合洁净空气解决方案什么是FFU?FFU（Fan Filter Unit）是风机和过滤器的组合，也可称为“自带风机的过滤设备”。
FFU通常安装在洁净室的送风末端，一般放置在吊装的“干式”垫片密封龙骨框架上。
FFU上面部分为风机模块，下面部分为过滤器。
根据洁净度的要求，过滤器可为不同等级的高效（HEPA）或超高效（ULPA）过滤器，为洁净室提供洁净空气。
风机模块除了要克服FFU下部高效过滤器的阻力，还要克服整个循环风所有通道部件的阻力，从而维持设定的运行风速。
FFU系统具有设计施工简便，风速调节灵活，洁净区易于变更等特点，因此已成为工业洁净室的流行系统形式之一。
FFU组合的关键性能参数：模数尺寸（ceiling modular size） – 安装吊顶龙骨中心线的间距，FFU常用的标准模数尺寸为1200 x 600 (4’ x 2’)，1200 x 900 (4’ x 3’)，1200 x 1200 (4’ x 4’)。
实际尺寸（actual size） – 康斐尔的FFU过滤器的实际尺寸 = 模数尺寸 – （龙骨断面宽度-25mm），风机模块的实际尺寸比过滤器稍大4mm。
比如说常用的吊顶龙骨端面宽度为55mm, 模数尺寸1200, 900, 600所对应的FFU过滤器实际尺寸为1170, 870, 570，风机模块的实际尺寸为1175, 875, 575。
机外余压 (ESP) – 在某一设定风速下，风机模块的总静压（TSP）扣除HEPA/ULPA过滤器的阻力，即为机外余压（ESP）,单位是Pa。
ESP是指FFU整机能克服洁净室循环风阻力的能力。
无论是标注FFU机外余压或风机模块的总静压TSP，都必需指名送风风速或风量，否则没有意义。
输入能耗（input power consumption） – FFU正常运转时输入电压和输入电流的乘积，单位是W。
显然，FFU在不同的运行工况点，即在不同的运行风量和总静压时，输入能耗不同。
FFU安装使用维护说明书
ffu使用说明
请详细阅读本说明书，并妥善保存，以备日后维护时参考。
目录
概述
1-1风机过滤器单元
1-2结构及特点
重要安全事项
2-1安装使用环境
2-2运送与安装
2-3安装?使用注意事项
使用说明
3-1运转前点检事项
3-2运转时注意事项
维护说明
4-1日常维护
4-2定期维护
4-3故障排除
FFU安装使用维护说明书附录
FFU安装使用维护说明书内容包含风机过滤器单元的安装-使用-维护-方法，本机体是安装在洁净区域天花板上，藉由滤网捕捉室内空气中的尘埃，为能平稳且安全地发挥机体性能，使用前请详细阅读FFU安装使用维护说明书。
注：本公司为了提高产品质量和性能，在不断改进和创新中，本产品如有更新或更改，我公司随时更改本FFU安装使用维护说明书，恕不另行通知。
FFU安装使用维护说明书概述
1-1风机过滤器单元
风机过滤器单元（FFU）是一种自带动力、具有过滤功效的模块化的末端送风装置。
风机从FFU顶部将空气吸入并经HEPA过滤，过滤后的洁净空气在整个出风面以
0.45m/s±20%的风速均匀送出。
广泛用于半导体、液晶制造业、电子、生物制药.等行业。
FFU使用环境:
>>周围温度：5℃～40℃
>>湿度：低于85%RH(没有湿气凝结状态下)
>>周围空气：一般室内空气
>>清净度：100-10级
>>请避免连续反复ON/OFF操作机体
如果在未符合上述条件的环境下使用风机滤网机组，将会影响制品性能，并可能会发生电气短路现象，造成电气部件损坏，缩短制品使用寿命。
为能安全且有效地使用风机过滤器单元请参阅第4页的〝重要安全事项〞。
1-2结构及特点
(1) FFU主要部件
(2) 表1. 部件明称及功能(参考图1)
2.重要安全事项(请参考FFU安装使用维护说明书)
不当使用风机过滤器单元组将会造成制品性能降低，使用时请务必遵守下列事项：
2-1 安装使用环境(请参考FFU安装使用维护说明书)
>>风机过滤器单元的安装应远离加热器、火炉或其它热源。
>>设置风机过滤器单元场所不可放置易燃物，以免发生火灾。
>>请勿在机体附近使用具爆炸性或挥发性的化学物品，如果机体吸入这些化学物品将有可能会导致火灾或爆炸等事故发生。
>>请勿于机体附近使用含硫酸、盐酸、漂白剂及其它具腐蚀性化学药品，如果使用这些化学药品将有可能会导致机体腐蚀及损坏。
2-2FFU运送与安装
>>请在风机过滤器单元包装完好的状态下搬运制品，搬运时务必保持水平，如果使用轻便推车等工具运送时，请选用车台超过机体包装宽度的推车。
>>机体安装后，机体上方至少须预留30公分以上的空间，以利将来机体维修，未预留足够的维修空间，机体将无法进行维修及部件更换。
>>试运转前，请先拆除吸入口上及均流板下附着的保护膜。
2-3FFU安装使用注意事项(请参考FFU安装使用维护说明书)
>>风机过滤器单元安装于无尘室时，请务必遵守下列指示
>>当进入无尘室时
请穿着防尘衣以免携带灰尘进入室内。
请以酒精清理工具以免携带灰尘进入室内。
请以酒精清理衣柜未保护处以免携带灰尘进入室内。
点检时请使用防尘纸及原子笔作记录以免再产生灰尘。
>>切勿直接重压风机过滤器单元机体，以免造成机体变形。
>>请勿以沾湿的手操作机体，以免发生触电危险。
>>请勿遮蔽机体吸入口及吹出口，机体吸入口及吹出口被遮蔽，将导致机体性能无法正常发挥，造成机体功能异常或电气部件损坏。
>>实施第三种接地工事，以避免电击产生之危险。
3.FFU安装使用(请参考FFU安装使用维护说明书)
3-1运转前检查事项
运转前请先检查下列注意事项：
>>机体外部电源是否连接，电源供应是否妥当。
>>机体接地工事是否已实施。
>>机体上方空气吸入口及下方滤网的保护膜是否已取下。
3-2运转时注意事项
(1) 开始运转(请参考FFU安装使用维护说明书)
>>当电源开启后，机体即开始运转。
>>机体运转后请确认是否有异常现象。
当有下列情形发生，机体无法正常运转时，请向经销服务人员反映。
>>机体内部有异物，机体离心风扇无法正常旋转。
>>机体内部电线脱落，接头松脱。
>>机体内部电气部件，如过电源插头、马达损坏。
(2) 停止运转
>>运转后如发现异常现象，请即切断电源，停止机体运转。
4.维修点检
>>自购买日起进行定期检查，请勿自行检查，以免造成触电或火灾等事故发生。
>>除了维修人员外，请勿自行拆解、修理或变更规格，以免造成触电或火灾的发生。
>>当更换滤网等部件时，请注意不要损坏滤纸。
>>维修点检时，请务必先切断电源，停止机器运转后再实施，以免发生触电或伤害危险。
>>当安装维修点检完成后，在机体起动前，请确定机体基础稳固。
4-1日常维护
每天工作开始之前请依表2.点检下列各项，当发现有不正常的情形，立即切断电源并采取改正措施。
表2. 日常维护
4-2定期维护
使用风机过滤器单元一段时间后，因使用环境及使用状况之差异，为了防止意外及确保风机过滤器单元的正常运转，请务必实施下列定期点检。
4-2.1定期维护
(1)定期维护项目请依表3.所示，对风机过滤器单元实施定期点检，当部件寿命已至时，请立即进行部件更换。
(部件寿命指一般使用状况下之寿命，会因使用环境及使用状况而有所差异)。
(2)当由于不可抗力(如地震、电击…..等)或化学药品的泄漏(腐蚀气体…..等)意外发生，停机再启动后，请务必实施相同的检查。
表3. 定期维护项目
表4消耗性部件的更换期间( 我司建议)
注：滤网更换期间会因不同使用场所的差异而有所不同。
4.2.2点检完成
点检完成后，清洁工作场所及确认风机过滤器单元在正常运转状况；保留点检报告，当部件更换或机体更新时作为参考。
4-3故障排除
若有以下现象发生，连络本公司并告知机身编号、机型、电压及不良现象(尽可能详细)，然后慎重的调查问题的起因及采取适合的改善措施。
>>非服务技术人员请勿拆解、修理或修改风机过滤器单元，以避免造成严重的意外，例如触电或火灾。
附录
易损件规格表：
>>当需要更换服务备品时，请务必依本FFU安装使用维护说明书中表1.所列之部件名称提供予服务人员。
>>任何未经认可之代用品，不仅可能会影响风机过滤器单元的性能，同时可能造成火灾、触电或其它危险。
